Opis

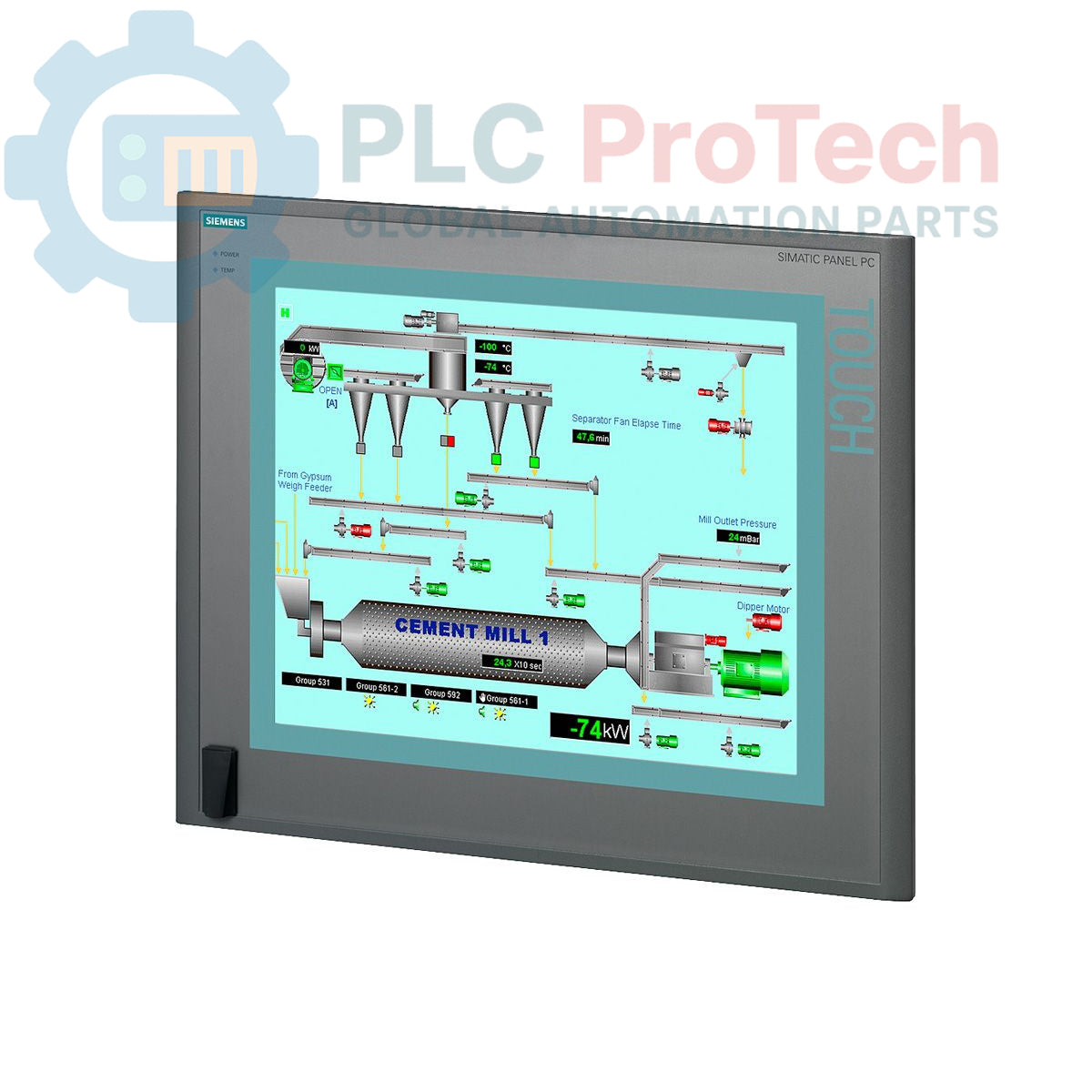

Siemens 6AV7874-1BC20-1AC0 to panel PC SIMATIC Panel PC 677B, przeznaczony do zastosowań przemysłowych wymagających wytrzymałych rozwiązań obliczeniowych i wizualizacyjnych. Urządzenie wyposażono w dotykowy wyświetlacz 17-calowy o rozdzielczości 1280 × 1024, zapewniający wyraźny i interaktywny interfejs człowiek–maszyna. Zastosowano w nim procesor Core 2 Duo T5500 1,66 GHz, 1 GB pamięci RAM DDR2 oraz dysk HDD SATA 3,5" o pojemności 160 GB, zapewniające niezawodną pracę i przechowywanie danych. Opcje łączności obejmują dwa porty Ethernet 10/100/1000 Mbit/s, cztery porty USB V2.0 oraz jeden port szeregowy (COM1). Zintegrowany interfejs PROFIBUS/MP z buforowaną pamięcią SRAM 2 MB ułatwia komunikację w systemach automatyki. Panel PC jest zasilany z zasilacza 110/230 V AC z obsługą NAMUR i dostarczany z europejskim kablem zasilającym. System Windows XP Professional MUI jest zainstalowany fabrycznie i obsługuje wiele języków.

Funkcje

• Dotykowy wyświetlacz 17-calowy, rozdzielczość 1280 × 1024
• Procesor Core 2 Duo T5500 1,66 GHz z pamięcią SLC 2 MB
• Pamięć RAM 1 GB DDR2
• Dysk twardy SATA 3,5" o pojemności 160 GB
• Napęd optyczny DVD+-R+-RW
• 2 × porty Ethernet 10/100/1000 Mbit/s
• 4 × porty USB V2.0
• 1 × port szeregowy (COM1)
• Interfejs PROFIBUS/MP z buforowaną pamięcią SRAM 2 MB
• Zainstalowany system Windows XP Professional MUI (interfejs wielojęzyczny)
• Zasilacz 110/230 V AC z obsługą NAMUR
• W zestawie europejski kabel zasilający
• 2 × gniazda rozszerzeń PCI
• Bez przedniego interfejsu USB

Zastosowania

Panel PC SIMATIC Panel PC 677B nadaje się do szerokiego zakresu zastosowań przemysłowych, w tym:

• Interfejs człowiek–maszyna (HMI) do sterowania maszynami i wizualizacji
• Akwizycja i przetwarzanie danych w środowiskach produkcyjnych
• Systemy sterowania i monitorowania procesów
• Systemy nadzoru, sterowania i akwizycji danych (SCADA)
• Zadania obliczeniowe wbudowane w celach automatyki
• Przemysłowe stacje robocze wymagające wytrzymałych i zintegrowanych rozwiązań wyświetlających

Specyfikacja techniczna

Połączenia / interfejsy

• Ethernet: 2 porty RJ45 zapewniające łączność z prędkością 10/100/1000 Mbit/s.
• USB: 4 porty USB V2.0 do podłączania urządzeń peryferyjnych.
• Port szeregowy: 1 port COM1 do komunikacji szeregowej.
• PROFIBUS/MP: Zintegrowany interfejs komunikacji z magistralą obiektową.
• Zasilanie: Wejście zasilania AC dla napięcia 110/230 V.

Wytyczne dotyczące instalacji

1. Odłączenie zasilania: Przed rozpoczęciem jakichkolwiek prac upewnij się, że całe zasilanie obszaru instalacji zostało odłączone i zabezpieczone przed ponownym włączeniem.
2. Montaż: Solidnie zamontuj komputer panelowy w odpowiedniej przemysłowej obudowie lub otworze szafy sterowniczej, zapewniając wymagane odstępy wentylacyjne.
3. Podłączenie zasilania: Podłącz dostarczony europejski kabel zasilający do wejścia zasilania 110/230 V AC. Sprawdź prawidłowe napięcie i uziemienie.
4. Uziemienie: Wykonaj niezawodne połączenie przewodu ochronnego (PE) z obudową komputera panelowego, aby zapewnić bezpieczeństwo elektryczne i ograniczyć zakłócenia elektromagnetyczne.
5. Podłączanie urządzeń peryferyjnych: Podłącz niezbędne urządzenia peryferyjne, takie jak klawiatury, myszy lub zewnętrzne urządzenia pamięci masowej, do portów USB.
6. Połączenia sieciowe: Podłącz kable Ethernet do portów RJ45, aby zintegrować urządzenie z siecią.
7. Połączenie z magistralą obiektową: Jeśli korzystasz z PROFIBUS/MP, podłącz odpowiedni kabel magistrali do wyznaczonego interfejsu.
8. Zarządzanie kablami: Poprowadź wszystkie kable tak, aby zapobiec naprężeniom, zakłóceniom i uszkodzeniom, mocując je odpowiednimi opaskami lub zaciskami kablowymi.
9. Warunki środowiskowe: Upewnij się, że środowisko pracy spełnia określone wymagania dotyczące temperatury, wilgotności i wibracji dla przemysłowych komputerów panelowych.
10. Uruchomienie: Po zweryfikowaniu wszystkich połączeń ponownie włącz zasilanie systemu i sprawdź, czy uruchamia się oraz działa prawidłowo.
