Opis

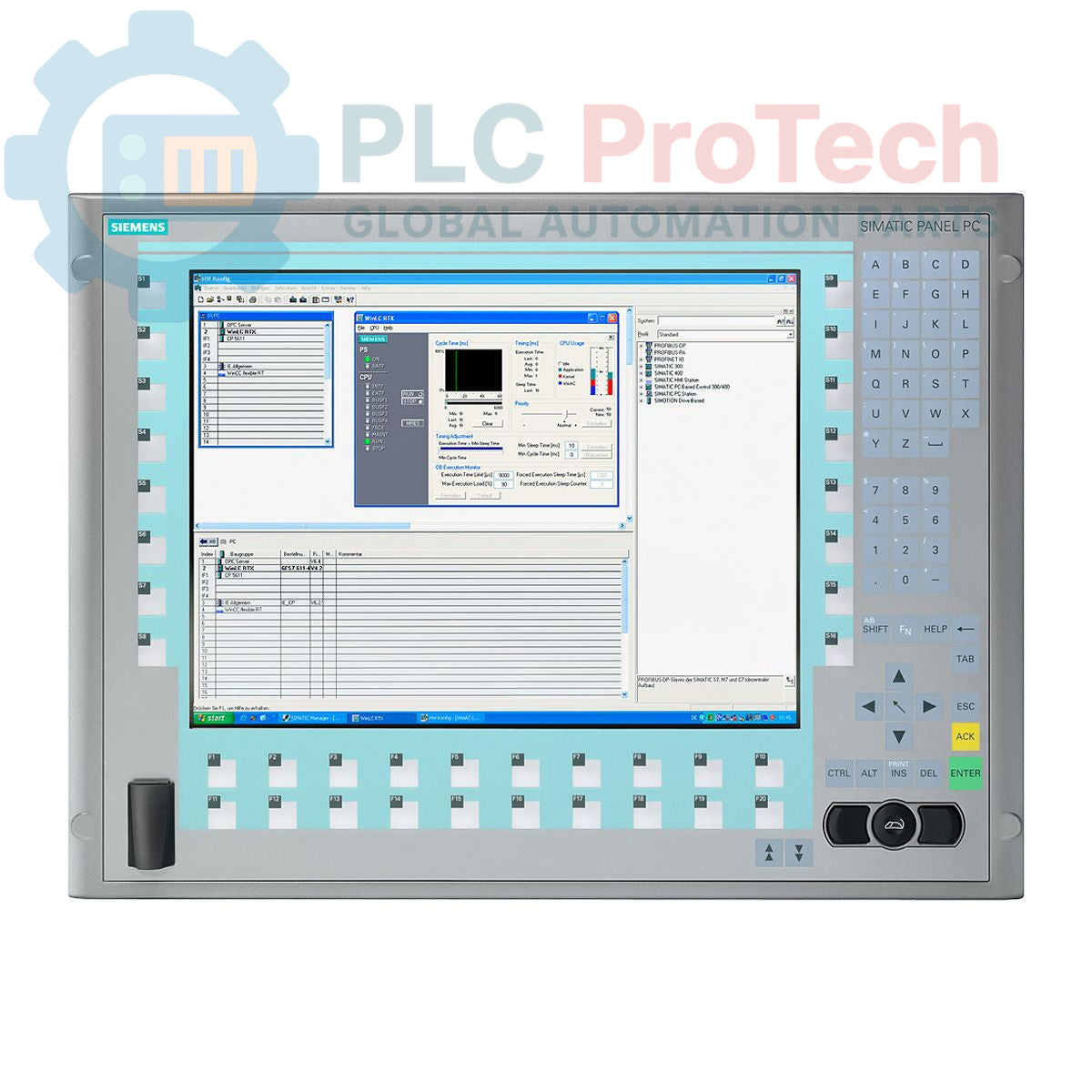

Siemens 6AV7893-0BG10-0AA0 to komputer panelowy serii SIMATIC IPC677C przeznaczony do wymagających zadań związanych z interfejsem człowiek–maszyna (HMI) i sterowaniem w środowiskach przemysłowych. Urządzenie integruje wydajny procesor Intel Core i7-610E z 15-calowym wyświetlaczem klawiaturowym, zapewniając solidną platformę do wizualizacji i przetwarzania danych. Wyposażono je w 2 GB pamięci RAM DDR3, dysk twardy SATA o pojemności 250 GB oraz wbudowany kontroler RAID zapewniający redundancję danych. Dostępne opcje łączności obejmują dwa gigabitowe porty Ethernet, wiele interfejsów USB 2.0 i port szeregowy, dzięki czemu urządzenie nadaje się do integracji ze złożonymi sieciami automatyki.

Funkcje

• Procesor: Intel Core i7-610E (2C/4T, 2,53 GHz, pamięć podręczna 4 MB)
• Wyświetlacz: 15-calowy interfejs klawiaturowy o rozdzielczości 1024 × 768
• Pamięć: moduł DIMM DDR3 1066 o pojemności 2 GB
• Pamięć masowa: dysk twardy SATA 250 GB (HDD)
• Sieć: dwa porty Ethernet 10/100/1000 Mbit/s
• Rozszerzenia: dwa wolne gniazda PCI na dodatkowe podzespoły
• Monitorowanie systemu: zintegrowane funkcje nadzorujące, monitorowanie temperatury i wentylatorów
• Zasilanie: wejście 110/230 V AC zgodne ze specyfikacją NAMUR
• Interfejsy: obejmują cztery tylne porty USB 2.0, jeden port USB z przodu oraz jeden port szeregowy (COM1)

Zastosowania

• Systemy wizualizacji i sterowania procesami
• Pozyskiwanie danych na poziomie maszyn i interfejs HMI
• Terminale systemów realizacji produkcji (MES)
• Sterownie automatyki przemysłowej

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Sprawdź wymiary wykroju panelu na podstawie rysunków mechanicznych urządzenia. Upewnij się, że powierzchnia montażowa jest czysta, płaska i może utrzymać ciężar Panel PC.
2. 2 Włóż Panel PC od przodu w przygotowany wykrój. Zamocuj go od tyłu za pomocą wszystkich dostarczonych zacisków montażowych, dokręcając je równomiernie momentem określonym przez producenta, aby zapewnić prawidłowe uszczelnienie.
3. 3 Podłącz zacisk uziemienia ochronnego (PE) lub uziemienia funkcjonalnego do głównej szyny uziemiającej szafy za pomocą przewodu o niskiej impedancji. Ze względów bezpieczeństwa połączenie to należy wykonać jako pierwsze.
4. 4 Podłącz kabel zasilania AC do zacisku wejściowego zasilania urządzenia. Poprowadź kable komunikacyjne (Ethernet, USB, szeregowe) z dala od przewodów zasilających wysokiego napięcia, aby zminimalizować zakłócenia elektromagnetyczne.
5. 5 Zapewnij odpowiedni odstęp wentylacyjny wokół radiatora i otworów wentylatora urządzenia, zgodnie ze specyfikacją producenta, aby zapobiec przegrzaniu podczas pracy.
