Siemens 6ES7410-5HM08-0AB0 SIMATIC PCS 7 CPU 410E Moduł automatyki procesowej

Opis

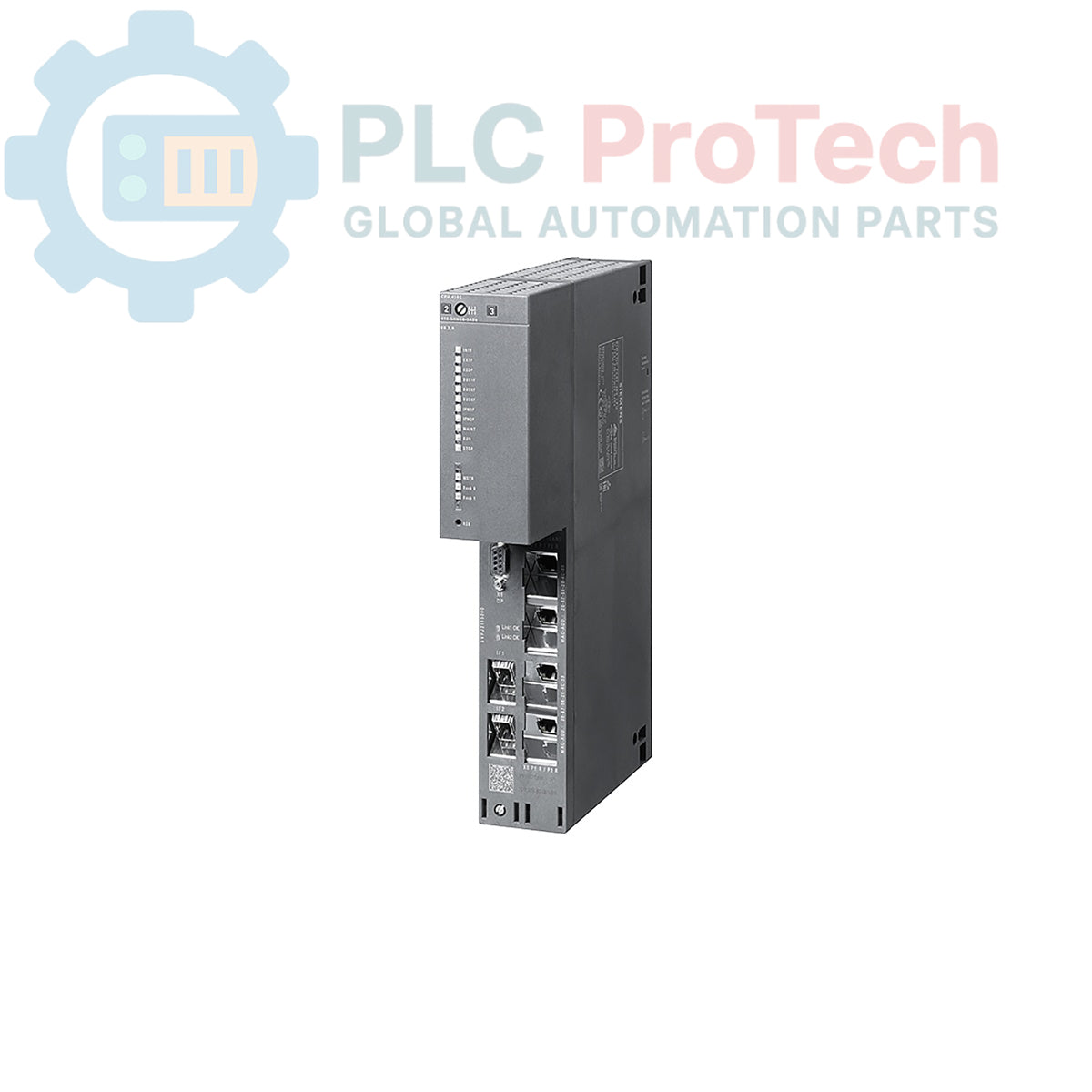

Siemens 6ES7410-5HM08-0AB0 to centralna jednostka SIMATIC PCS 7, CPU 410E Process Automation przeznaczona do systemów S7-400 i S7-400H/F/FH. Moduł jest wyposażony w pięć zintegrowanych interfejsów, w tym dwa porty PROFINET (PN), jeden port PROFIBUS DP oraz dwa dedykowane interfejsy do modułów synchronizacji, dzięki czemu nadaje się do złożonych i redundantnych zadań automatyki. Jest przeznaczony do zastosowań jako część zamienna i dostarczany bez karty rozszerzenia systemu.

Cechy

• Centralna jednostka przetwarzająca do systemów SIMATIC S7-400 i S7-400H/F/FH.
• Zintegrowany z systemem automatyki procesowej SIMATIC PCS 7.
• Pięć interfejsów: 2x PROFINET (PN), 1x PROFIBUS DP, 2x do modułów synchronizacji.
• Przeznaczony do zastosowań jako część zamienna.
• Dostarczany bez karty rozszerzenia systemu.

Zastosowania

Moduł 6ES7410-5HM08-0AB0 jest zazwyczaj stosowany w:

• Systemy automatyki procesowej wymagające wysokiej wydajności i dostępności.
• Redundantne systemy sterowania (S7-400H/F/FH) zapewniające większą niezawodność.
• Rozproszone systemy sterowania (DCS) wykorzystujące platformę SIMATIC PCS 7.
• Zakłady przemysłowe wymagające wydajnych, niezawodnych i odpornych na trudne warunki centralnych jednostek przetwarzających.

Specyfikacja techniczna

Połączenia / interfejsy

Moduł CPU 6ES7410-5HM08-0AB0 udostępnia następujące zintegrowane interfejsy komunikacyjne i synchronizacyjne:

• 2 x porty PROFINET (PN)
• 1 x port PROFIBUS DP
• 2 x interfejsy modułów synchronizacji (do konfiguracji redundantnych)

Wytyczne dotyczące instalacji

1. Odłączenie zasilania systemu: Przed rozpoczęciem instalacji upewnij się, że całe zasilanie systemu automatyki i powiązanych komponentów zostało całkowicie odłączone i zabezpieczone przed ponownym włączeniem.
2. Montaż: Solidnie zamontuj moduł CPU na przeznaczonej do tego szynie DIN lub stelażu montażowym w szafie sterowniczej. Zapewnij prawidłowe osadzenie i stabilność mechaniczną.
3. Podłączenie zasilania: Podłącz zasilanie systemu do zacisków zasilania modułu CPU, zachowując prawidłową biegunowość i wymagania dotyczące napięcia zgodnie z dokumentacją systemu.
4. Okablowanie komunikacyjne: Podłącz kable PROFINET i PROFIBUS DP do odpowiednich portów. W systemach redundantnych podłącz kable synchronizacyjne do dedykowanych interfejsów modułów synchronizacji. Zapewnij prawidłowe ekranowanie i uziemienie wszystkich linii komunikacyjnych.
5. Uziemienie: Należy sprawdzić, czy moduł CPU i szafa sterownicza są prawidłowo uziemione, aby zapobiec zakłóceniom elektrycznym i zapewnić bezpieczeństwo eksploatacji.
6. Weryfikacja: Po wykonaniu wszystkich połączeń należy wzrokowo sprawdzić prawidłowość okablowania, solidność zakończeń przewodów oraz właściwe osadzenie modułu przed ponownym włączeniem zasilania systemu.
