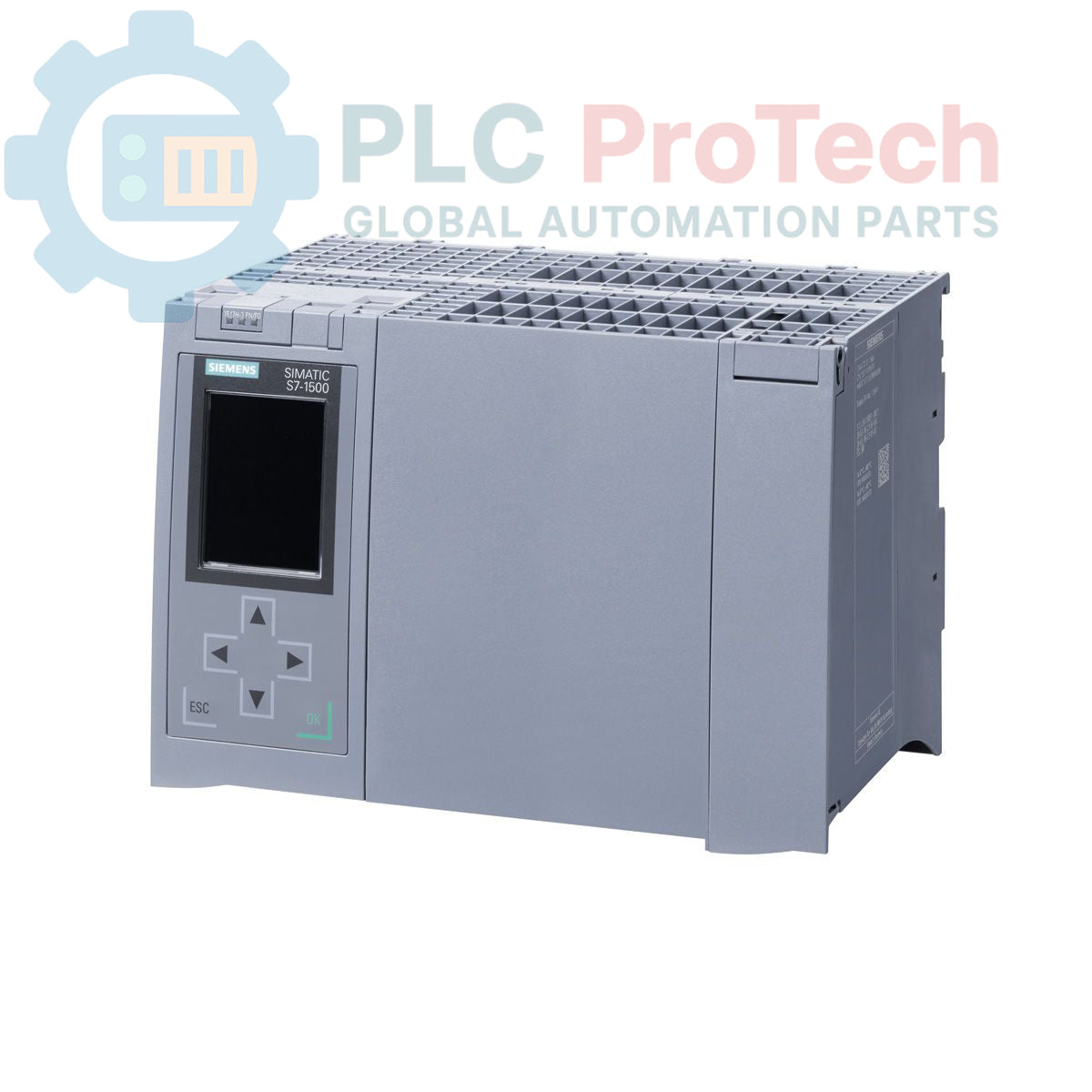

Siemens 6ES7517-3HP00-0AB0 SIMATIC S7-1500H CPU 1517H-3 PN

Opis

Siemens 6ES7517-3HP00-0AB0 to jednostka centralna SIMATIC S7-1500H CPU 1517H-3 PN przeznaczona do serii SIMATIC S7-1500. Ta standardowa jednostka centralna została zaprojektowana do zastosowań wymagających wysokiej dostępności i wyposażona w 2 MB pamięci roboczej przeznaczonej na wykonywanie programu oraz dodatkowe 8 MB na przechowywanie danych. Integruje wiele interfejsów komunikacyjnych zapewniających niezawodną komunikację przemysłową, w tym główny interfejs PROFINET RT z 2-portowym przełącznikiem, drugi dedykowany interfejs PROFINET oraz dwa interfejsy H-SYNC, kluczowe dla synchronizacji zapewniającej wysoką dostępność. Do działania tej jednostki centralnej wymagana jest karta pamięci SIMATIC.

Cechy

• CPU 1517H-3 PN do systemów SIMATIC S7-1500H
• 2 MB pamięci roboczej na program
• 8 MB pamięci roboczej na dane
• Pierwszy interfejs: PROFINET RT z 2-portowym przełącznikiem
• Drugi interfejs: PROFINET
• Trzeci i czwarty interfejs: H-SYNC do zapewnienia wysokiej dostępności
• Do działania wymagana jest karta pamięci SIMATIC

Zastosowania

Jednostka centralna Siemens 6ES7517-3HP00-0AB0 nadaje się do szerokiego zakresu zadań automatyki przemysłowej, szczególnie tych wymagających wysokiej dostępności i dużej mocy obliczeniowej. Typowe zastosowania obejmują:

• Systemy sterowania procesami o wysokiej dostępności
• Rozproszone architektury automatyki
• Złożone sterowanie maszynami
• Automatyka fabryczna i linie produkcyjne
• Monitorowanie i sterowanie infrastrukturą krytyczną

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. Odłączenie zasilania systemu: Przed instalacją upewnij się, że całe zasilanie systemu automatyki i powiązanego wyposażenia zostało całkowicie odłączone i zablokowane zgodnie z procedurami bezpieczeństwa.
2. Montaż: Zamontuj moduł CPU na przeznaczonej do tego szynie montażowej lub w stojaku SIMATIC S7-1500. Upewnij się, że został bezpiecznie zatrzaśnięty, aby zapobiec rozłączeniom spowodowanym drganiami.
3. Włożenie karty pamięci: Włóż wymaganą kartę SIMATIC Memory Card do przeznaczonego do tego gniazda w procesorze CPU. Upewnij się, że jest prawidłowo ustawiona i całkowicie osadzona.
4. Podłączenie zasilania: Podłącz procesor CPU do zasilacza systemowego zgodnie ze schematem okablowania systemu. Sprawdź prawidłową biegunowość i solidnie zamocuj wszystkie połączenia zasilające.
5. Połączenia PROFINET: Podłącz kable PROFINET do zintegrowanych interfejsów PROFINET. W przypadku przełącznika 2-portowego zapewnij prawidłową topologię sieci (np. liniową lub pierścieniową), zgodnie z wymaganiami aplikacji.
6. Połączenia H-SYNC: W konfiguracjach o wysokiej dostępności podłącz kable H-SYNC między redundantnymi procesorami CPU zgodnie z instrukcją systemu SIMATIC S7-1500H.
7. Uziemienie: Upewnij się, że procesor CPU i cały system szafy sterowniczej są prawidłowo uziemione do centralnego punktu uziemienia szafy sterowniczej, aby zminimalizować zakłócenia elektryczne i zapewnić bezpieczeństwo.
8. Prowadzenie kabli: Poprowadź wszystkie kable komunikacyjne i zasilające tak, aby zminimalizować zakłócenia elektromagnetyczne (EMI). W miarę możliwości oddziel kable sygnałowe od kabli zasilających.
9. Włączenie zasilania: Po sprawdzeniu wszystkich połączeń ponownie włącz zasilanie systemu. Obserwuj diody LED stanu procesora CPU, aby potwierdzić prawidłowe działanie i sekwencję uruchamiania.
