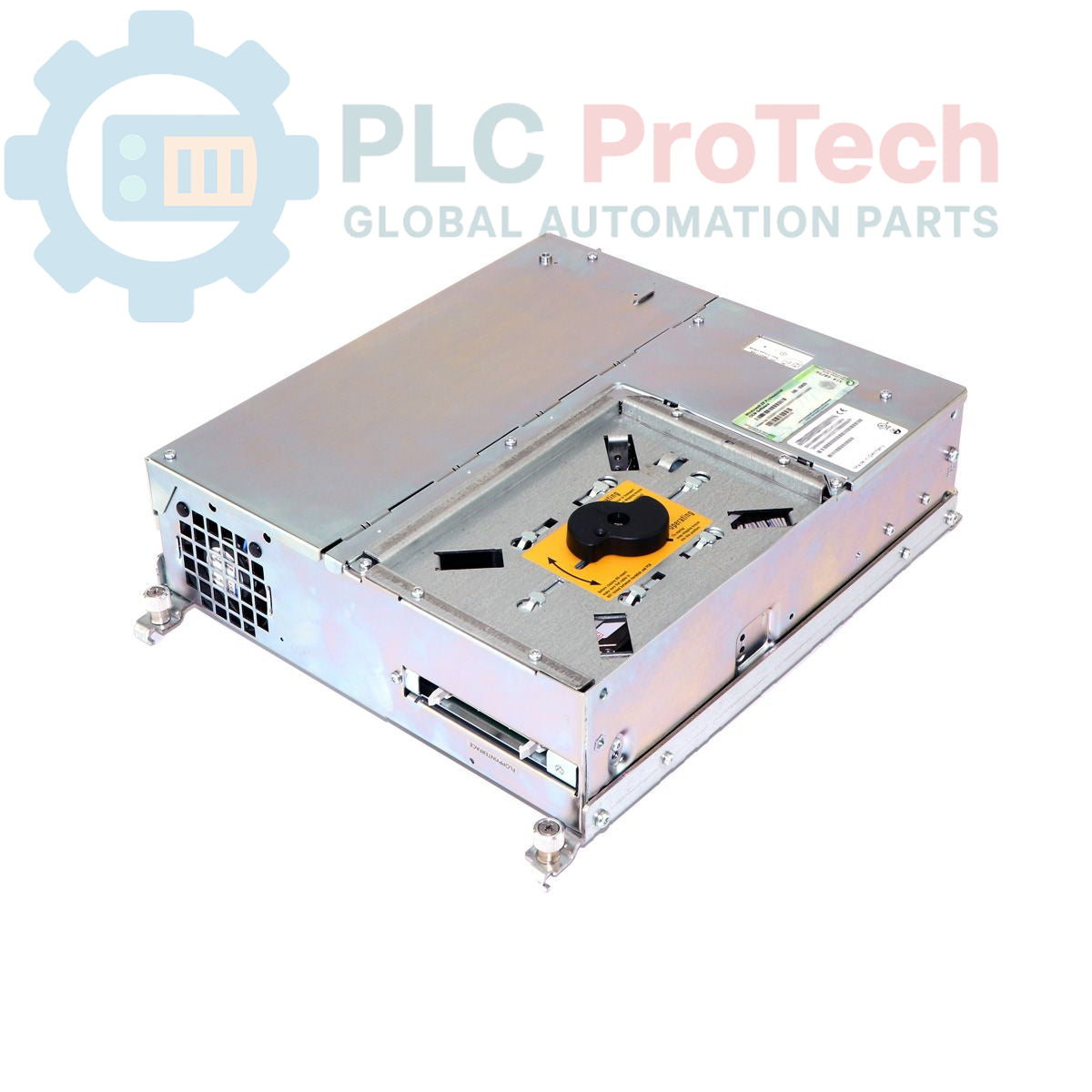

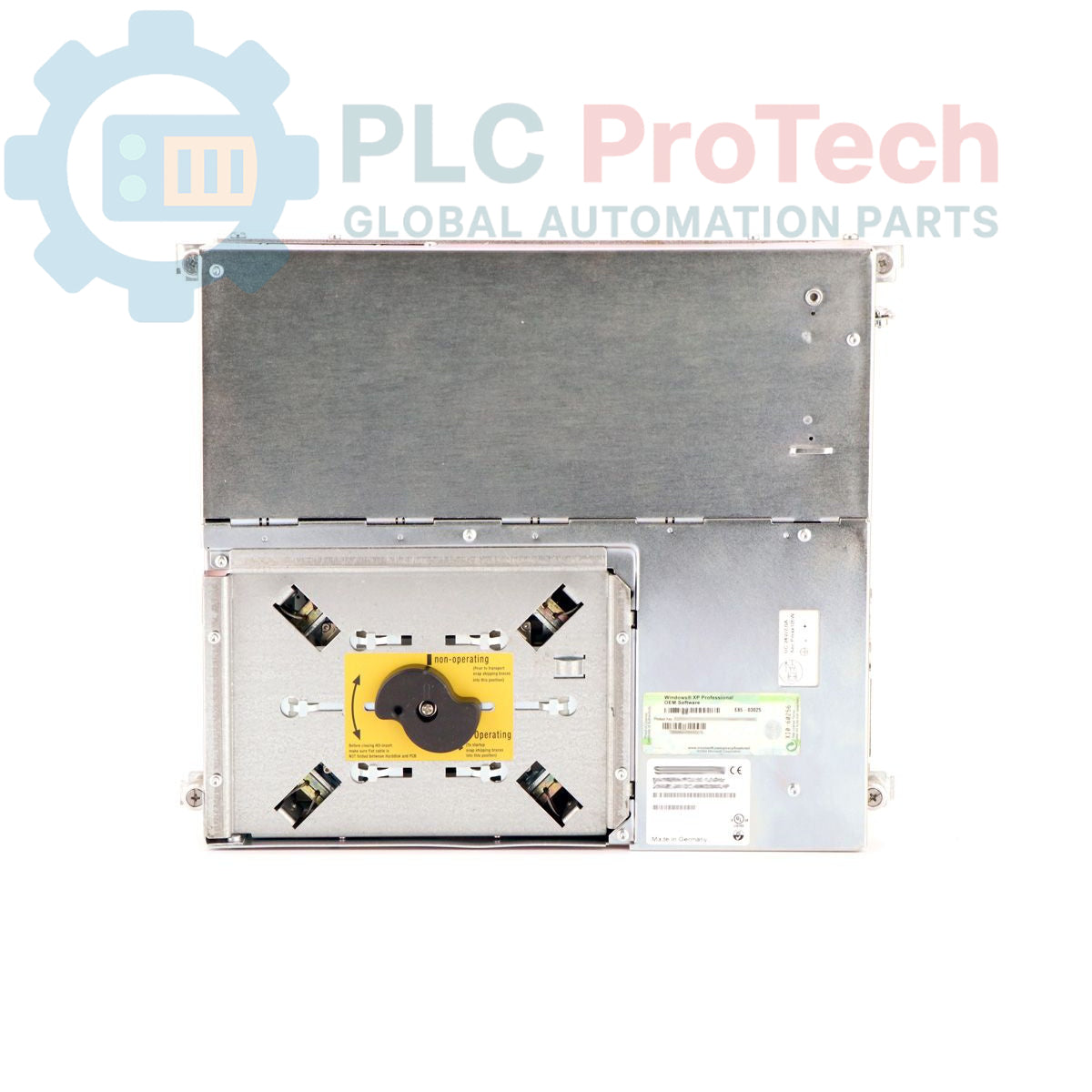

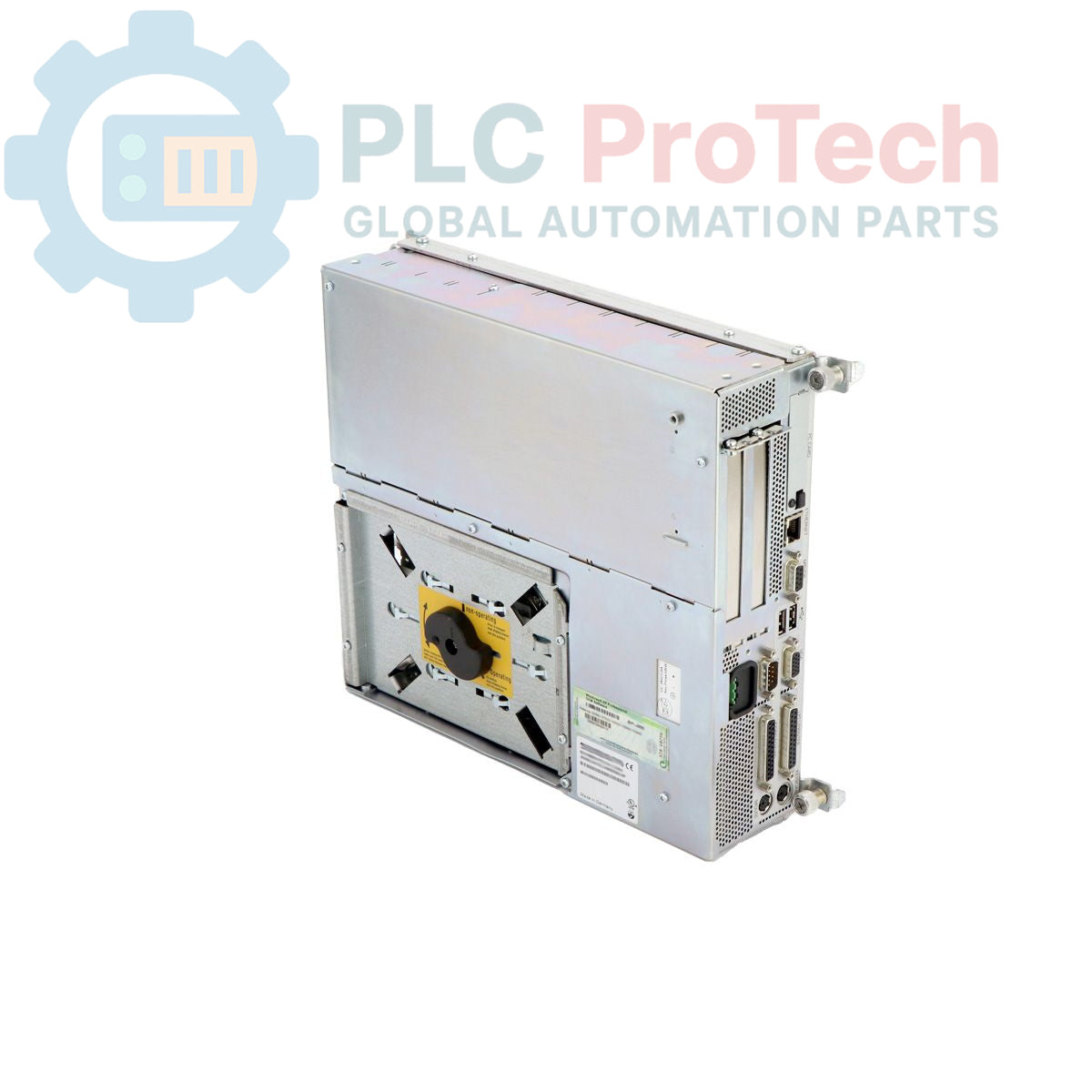

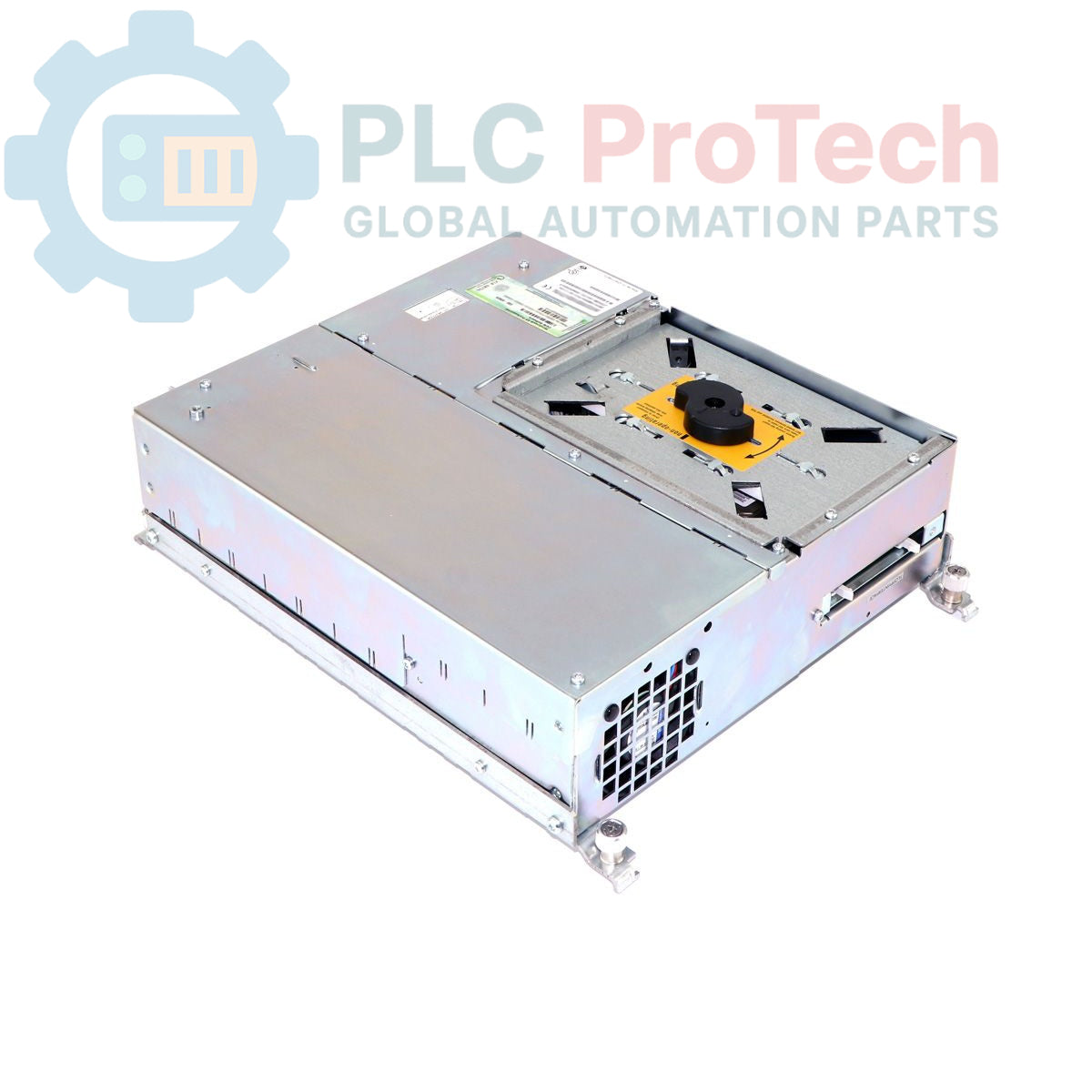

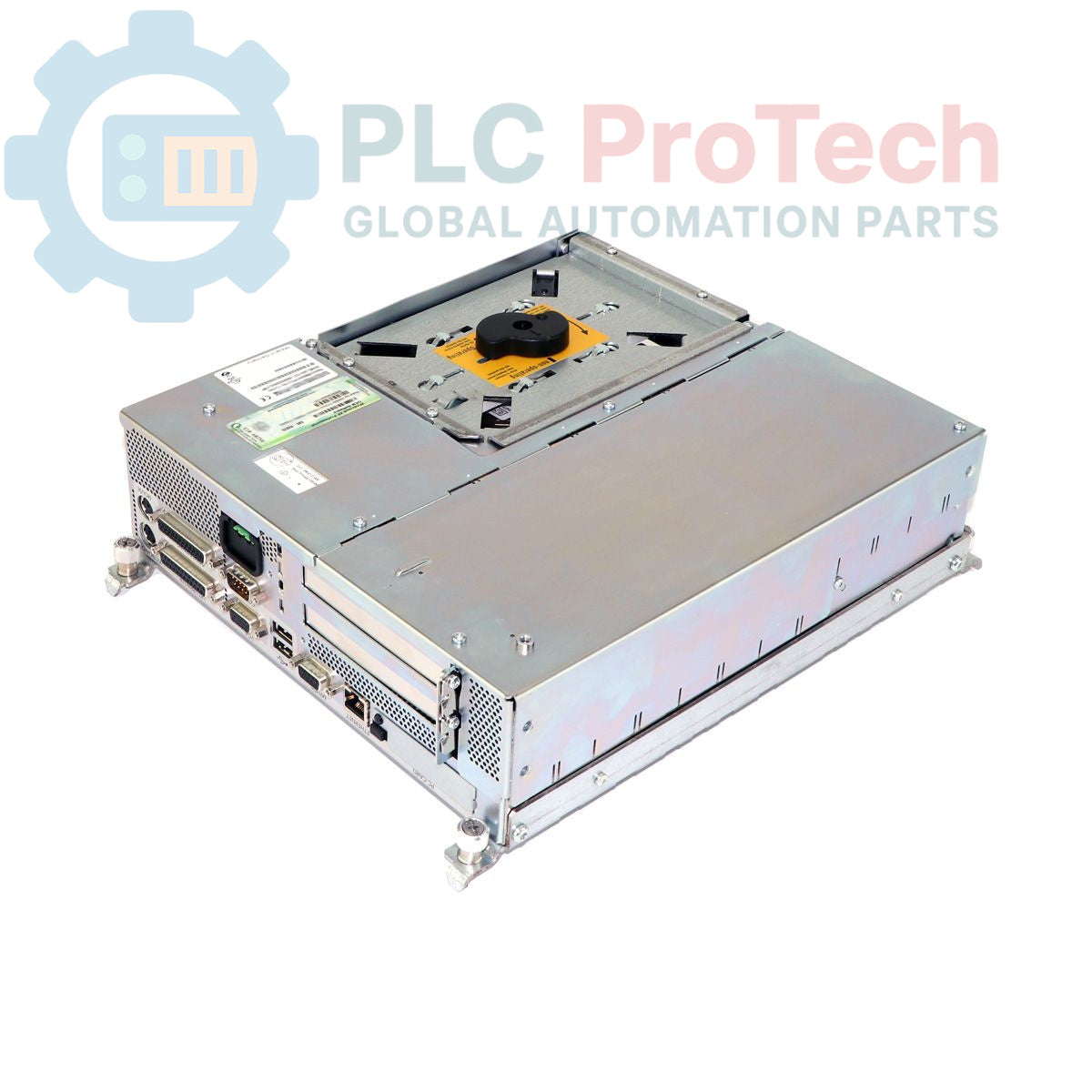

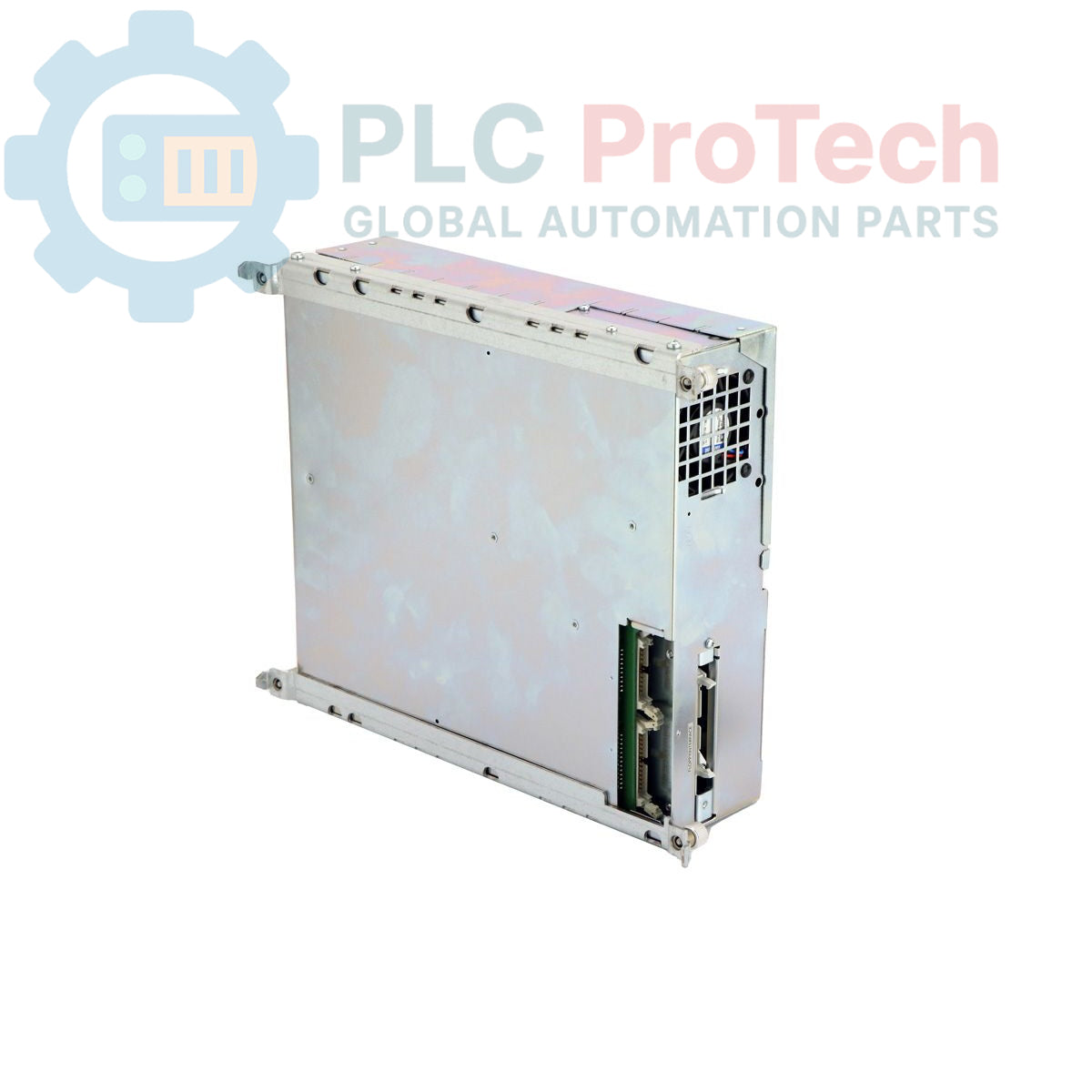

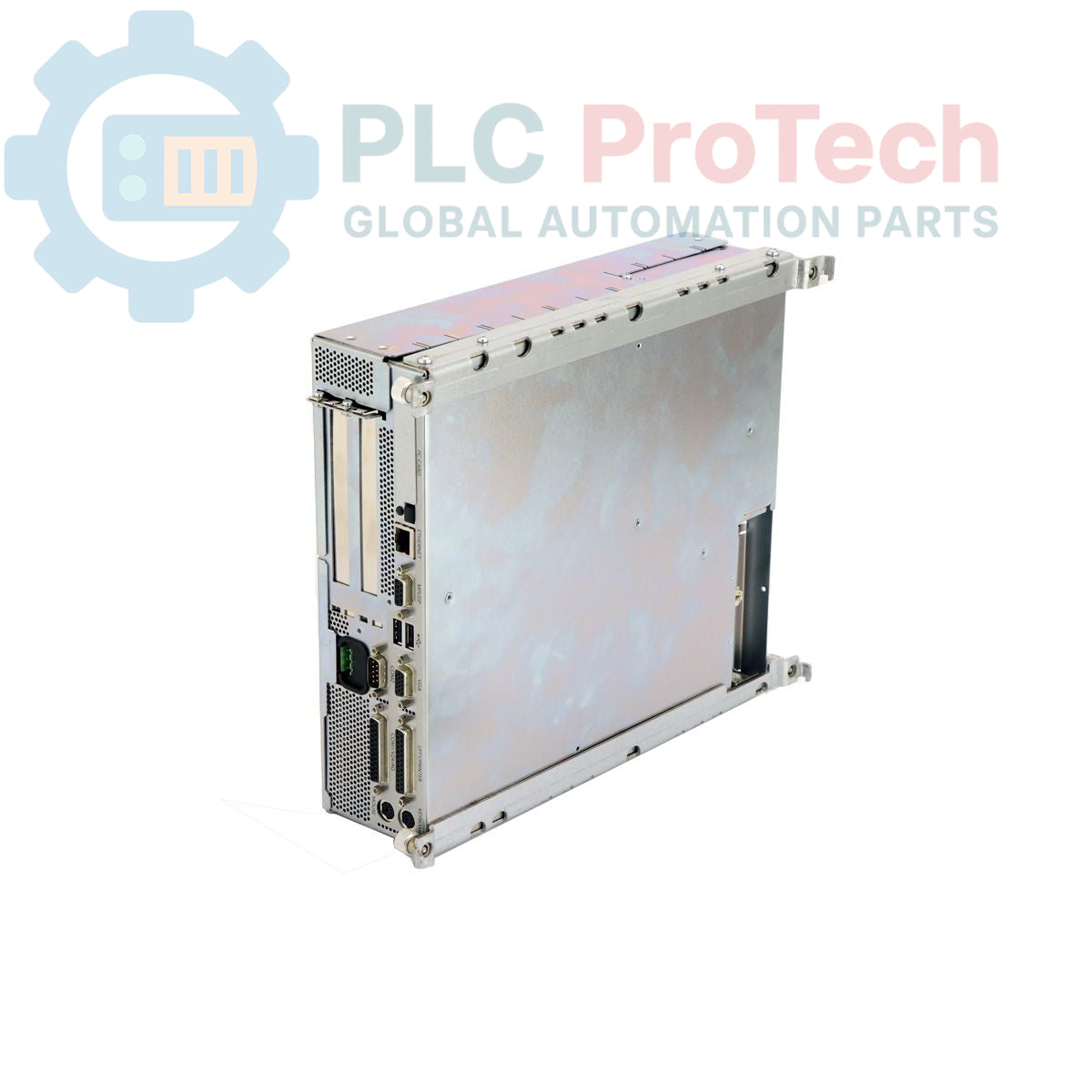

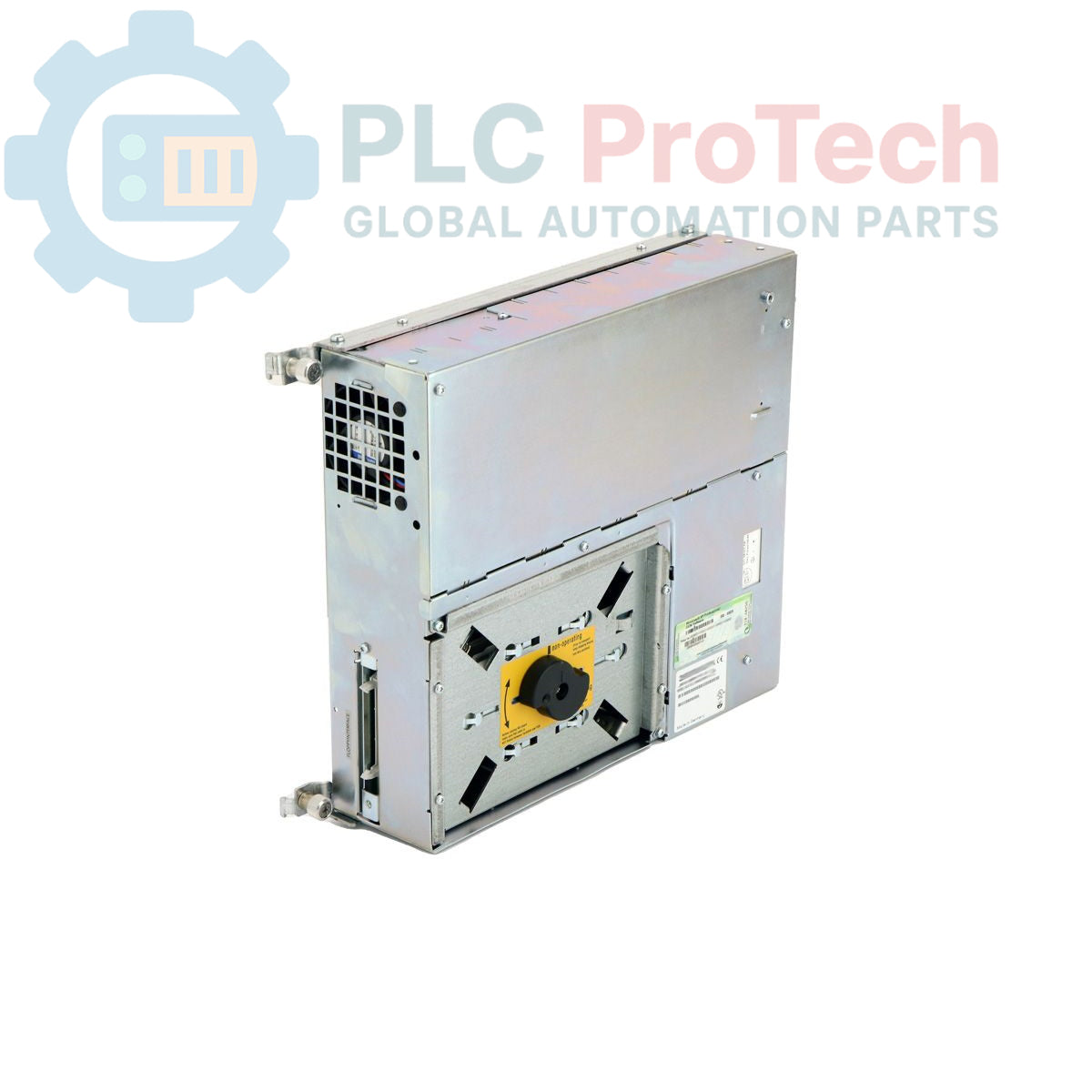

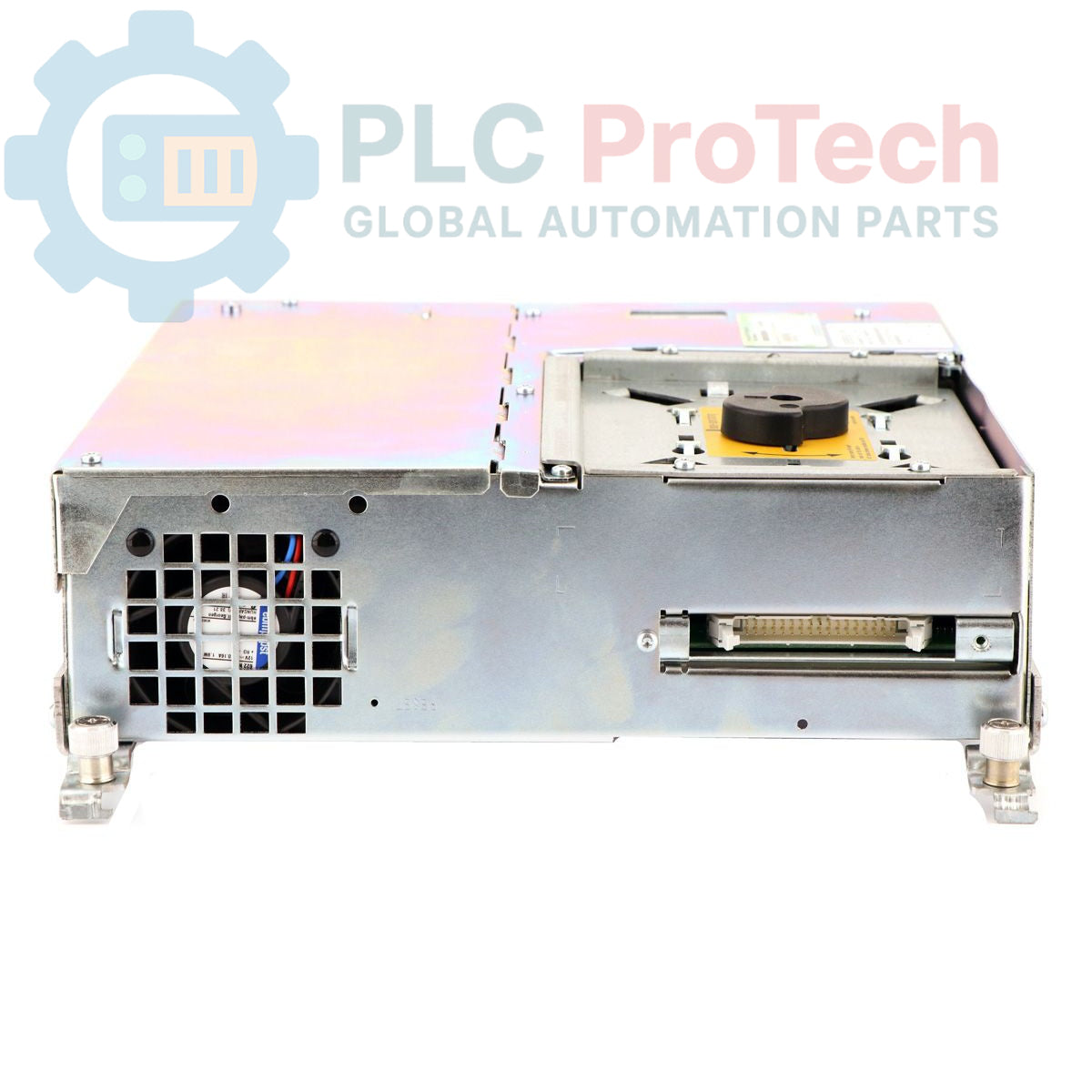

Siemens 6ES7647-5CE00-0CX0 SIMATIC Box PC 620

Opis

Urządzenie Siemens 6ES7647-5CE00-0CX0 to SIMATIC Box PC 620 przeznaczony do zastosowań w komputerach przemysłowych. Ten wytrzymały komputer przemysłowy jest wyposażony w zintegrowany kontroler graficzny AGP z konfigurowalną pamięcią (8/16/32 MB) oraz interfejs Ethernet 10/100 Mbit/s za pośrednictwem portu RJ45. Obejmuje procesor Pentium III 866 MHz z 256 KB SLC, pamięć RAM 64 MB SDRAM-133, dysk twardy EIDE 40 GB i napęd DVD-ROM. Możliwości komunikacyjne zapewniają interfejsy PROFIBUS/MPI 12 Mbit/s i TTY. Urządzenie oferuje również możliwości rozbudowy dzięki jednemu gniazdu PCI i jednemu współdzielonemu gniazdu ISA/PCI, a także dwóm portom USB i gniazdu PC Card (PCMCIA typu 3). Zintegrowane funkcje nadzorowania pracy i monitorowania temperatury zwiększają niezawodność systemu. Zasilanie jest dostarczane przez przemysłowy zasilacz 110/230 V zgodny z NAMUR, a system Windows NT 4.0 Workstation w języku angielskim, SP 5, jest zainstalowany fabrycznie.

Funkcje

• Zintegrowana karta graficzna AGP z konfigurowalną pamięcią 8/16/32 MB
• Interfejs Ethernet 10/100 Mbit/s (RJ45)
• Gniazdo PC Card (PCMCIA typu 3)
• Zintegrowane funkcje nadzorowania pracy i monitorowania temperatury
• 2 porty USB
• 1 gniazdo PCI i 1 wolne współdzielone gniazdo ISA/PCI
• Procesor Pentium III 866 MHz z 256 KB SLC
• Interfejsy komunikacyjne PROFIBUS/MPI 12 Mbit/s i TTY
• Dysk twardy EIDE 40 GB i napęd DVD-ROM
• Pamięć RAM 64 MB SDRAM-133
• Stacja dyskietek 3,5" o pojemności 1,44 MB
• Przemysłowy zasilacz 110/230 V z obsługą NAMUR
• Zainstalowany fabrycznie system Windows NT 4.0 Workstation w języku angielskim, SP 5

Zastosowania

Siemens SIMATIC Box PC 620 nadaje się do różnych zadań związanych z automatyką przemysłową, w tym:

• Zastosowania interfejsu człowiek–maszyna (HMI)
• Pozyskiwanie i rejestrowanie danych
• Wizualizacja i sterowanie procesami
• Funkcje bramy komunikacyjnej
• Sterowanie i monitorowanie maszyn
• Wbudowane rozwiązania komputerowe do pracy w trudnych środowiskach przemysłowych

Specyfikacje techniczne

Połączenia / interfejsy

Komputer Siemens 6ES7647-5CE00-0CX0 udostępnia następujące interfejsy:

• Ethernet: Port RJ45 zapewniający łączność sieciową 10/100 Mbit/s.
• USB: Dwa porty Universal Serial Bus do podłączania urządzeń peryferyjnych.
• PROFIBUS/MPI: Interfejs do komunikacji z przemysłową magistralą obiektową z szybkością 12 Mbit/s.
• TTY: Interfejs dalekopisowy do komunikacji szeregowej.
• Karta PC: Gniazdo PCMCIA typu 3 do kart rozszerzeń.
• Rozszerzenia wewnętrzne: Gniazda PCI i ISA/PCI do podłączania dodatkowego sprzętu.

Wytyczne dotyczące instalacji

Prawidłowa instalacja zapewnia niezawodne działanie komputera SIMATIC Box PC 620:

1. Odłączenie zasilania systemu: Przed rozpoczęciem prac upewnij się, że całe zasilanie w obszarze instalacji zostało odłączone.
2. Montaż: Zamontuj komputer Box PC w odpowiedniej obudowie przemysłowej lub szafie rack, zapewniając odpowiednią wentylację do odprowadzania ciepła.
3. Podłączenie zasilania: Podłącz przemysłowy zasilacz 110/230 V do stabilnego źródła zasilania. Sprawdź prawidłowe napięcie i uziemienie.
4. Uziemienie: Wykonaj solidne połączenie przewodu ochronnego (PE) z obudową komputera Box PC, aby zminimalizować zakłócenia elektryczne i zapewnić bezpieczeństwo.
5. Podłączanie urządzeń peryferyjnych: Podłącz niezbędne urządzenia peryferyjne, takie jak monitor, klawiatura i mysz, do odpowiednich portów (np. USB).
6. Sieć i magistrala obiektowa: Podłącz kabel Ethernet RJ45 do komunikacji sieciowej oraz kable PROFIBUS/MPI do integracji z magistralą obiektową. Zapewnij prawidłowe ekranowanie kabli komunikacyjnych.
7. Karty rozszerzeń: Jeśli używasz kart rozszerzeń w gniazdach PCI lub ISA/PCI, upewnij się, że są prawidłowo osadzone i zabezpieczone.
8. Warunki środowiskowe: Używaj komputera Box PC w określonych zakresach temperatury i wilgotności. Chroń go przed nadmiernym zapyleniem, wibracjami i wilgocią.
9. Włączanie zasilania: Po sprawdzeniu wszystkich połączeń ponownie włącz zasilanie systemu i sprawdź, czy uruchamia się prawidłowo.
