Opis

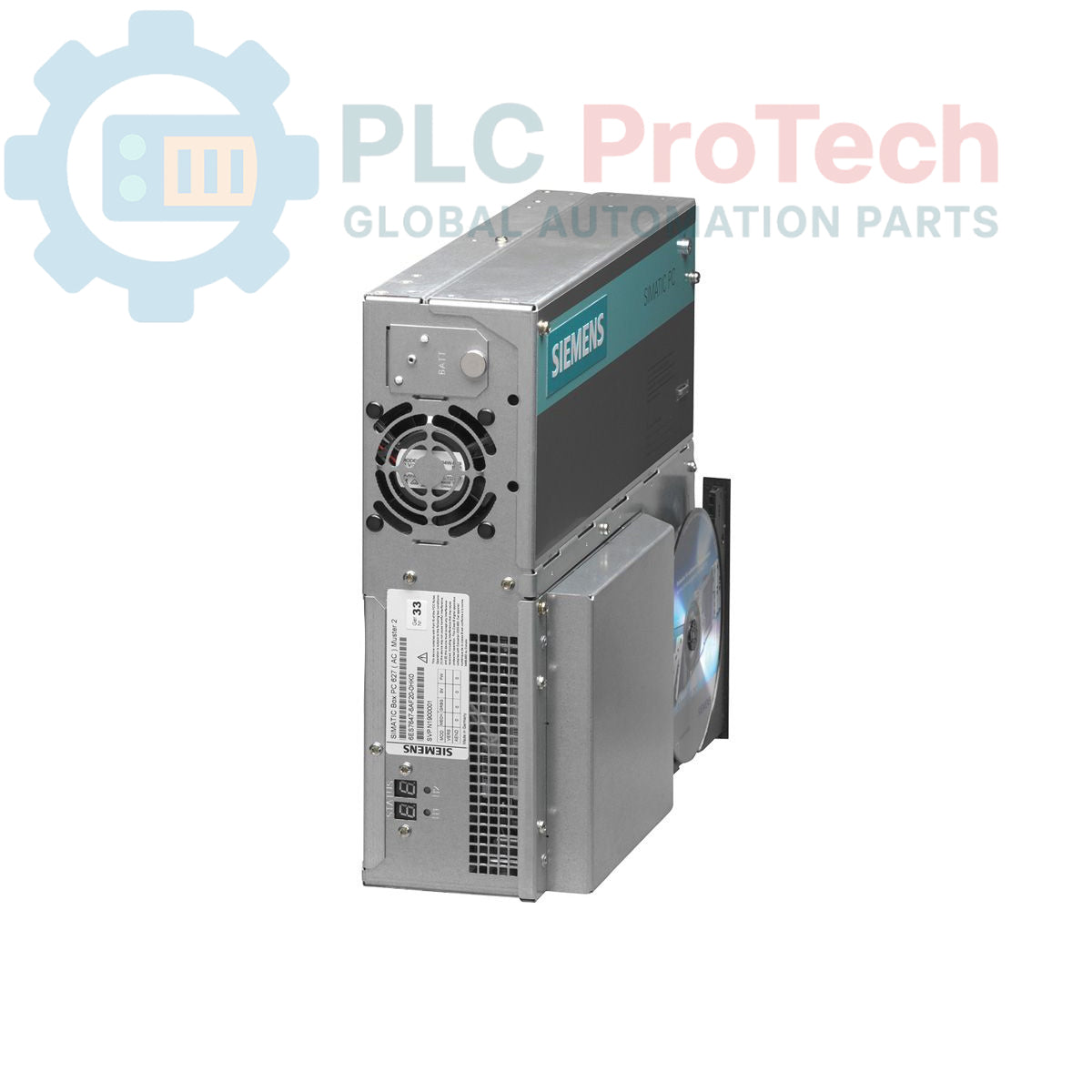

Siemens 6ES7647-6AA30-0CK0 to komputer przemysłowy z serii SIMATIC BOX PC 627, zaprojektowany z myślą o niezawodnej pracy w wymagających środowiskach automatyki. Urządzenie jest wyposażone w zintegrowaną grafikę AGP z 8–128 MB współdzielonej pamięci, zintegrowany kontroler RAID oraz rozbudowane opcje łączności dzięki dwóm portom Ethernet 10/100 Mbit/s, czterem wysokoprądowym portom USB 2.0 i jednemu portowi szeregowemu (COM1). System ma gniazdo na dysk CompactFlash oraz wbudowane funkcje monitorowania stanu watchdoga, temperatury i wentylatora. Do rozbudowy sprzętowej dostępne są dwa wolne gniazda PCI.

Funkcje

• Zintegrowana grafika AGP z 8–128 MB współdzielonej pamięci
• Dwa porty Ethernet 10/100 Mbit/s RJ45 do łączności sieciowej
• Cztery wysokoprądowe porty USB 2.0 do podłączania urządzeń peryferyjnych
• Jeden interfejs szeregowy (COM1) do komunikacji ze starszymi urządzeniami
• Zintegrowany kontroler RAID zapewniający redundancję danych
• Wewnętrzne gniazdo na dysk CompactFlash
• Wbudowane funkcje monitorowania watchdoga, temperatury i wentylatora
• Dwa dostępne gniazda PCI do rozbudowy systemu

Zastosowania

• Systemy sterowania maszynami i akwizycji danych
• Wizualizacja procesów i zastosowania HMI
• Bramy automatyki przemysłowej
• Rejestrowanie danych i obliczenia na poziomie hali produkcyjnej

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Upewnij się, że docelowa szafa sterownicza lub obudowa jest odłączona od zasilania i zablokowana. Przed przystąpieniem do dalszych czynności sprawdź brak napięcia.
2. 2 Solidnie zamocuj komputer Box PC wewnątrz obudowy, zapewniając odpowiedni odstęp dla wentylacji i prowadzenia przewodów. Orientacja montażowa musi umożliwiać prawidłowy przepływ powietrza, aby zapobiec przegrzaniu.
3. 3 Podłącz niezawodne uziemienie obudowy do wyznaczonego punktu uziemiającego na obudowie komputera. Połączenie uziemiające o niskiej impedancji jest niezbędne dla bezpieczeństwa elektrycznego i odporności na zakłócenia.
4. 4 Podłącz wszystkie wymagane przewody interfejsów (Ethernet, USB, szeregowy) oraz wszystkie zainstalowane karty rozszerzeń PCI. Upewnij się, że wszystkie złącza są całkowicie wsunięte i zabezpieczone.
5. 5 Podłącz główny przewód zasilający. Sprawdź, czy napięcie źródłowe odpowiada wymaganiom określonym na tabliczce znamionowej komputera.
6. 6 Po zamknięciu obudowy usuń urządzenie blokujące/oznakowujące i ponownie włącz zasilanie systemu. Włącz komputer i sprawdź, czy uruchamia się prawidłowo oraz czy system działa poprawnie.
