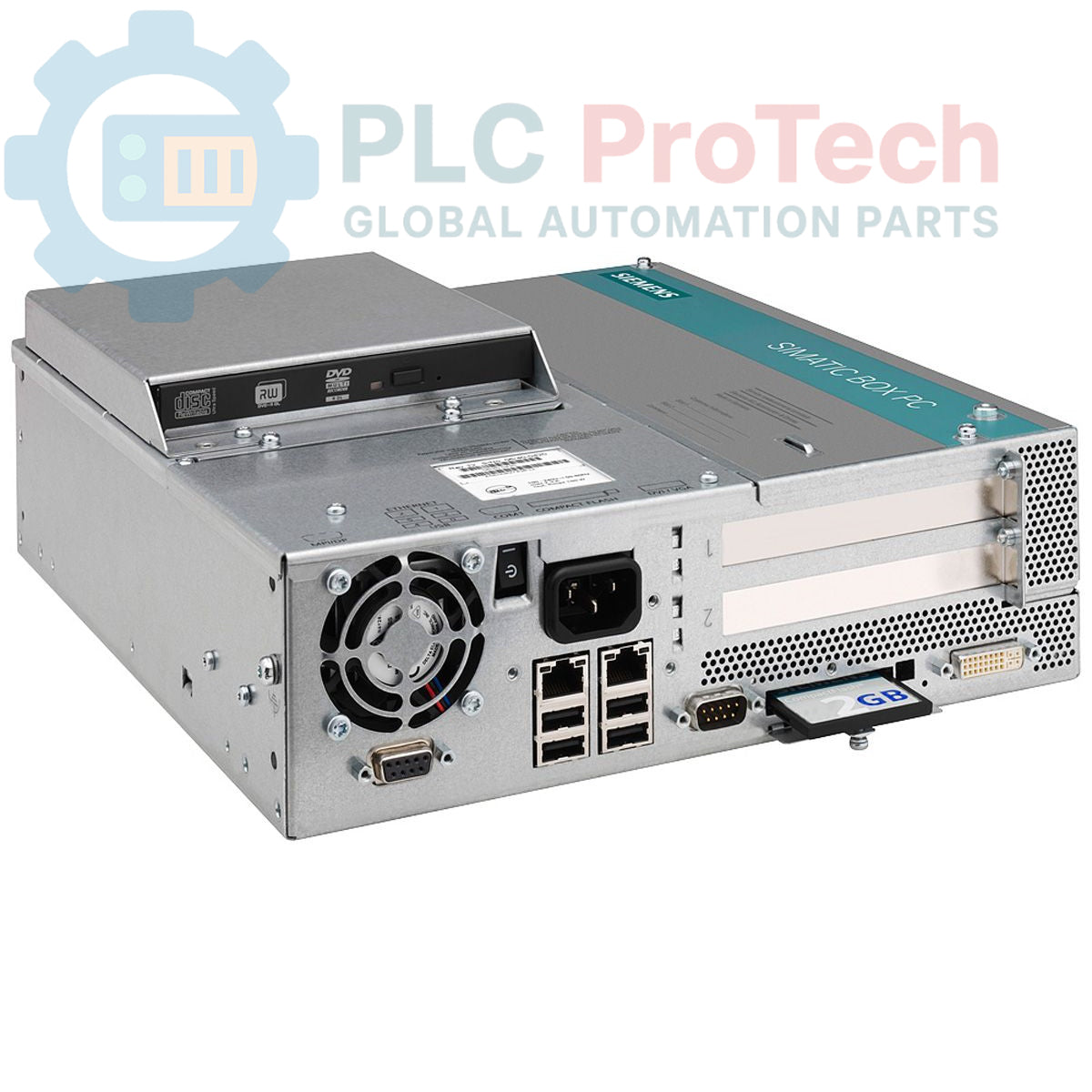

Siemens 6ES7647-6CB06-0AA0 SIMATIC IPC627C Komputer typu Box PC

Opis

To urządzenie Siemens 6ES7647-6CB06-0AA0 z serii SIMATIC IPC627C to przemysłowy komputer Box PC zaprojektowany do niezawodnej pracy w wymagających środowiskach automatyki i sterowania procesami. Urządzenie jest wyposażone w dwurdzeniowy procesor Intel Celeron P4505 oraz zintegrowaną grafikę HD. Zapewnia solidną łączność dzięki dwóm gigabitowym portom Ethernet, interfejsowi PROFIBUS/MPI i wielu portom USB 2.0. W celu zapewnienia integralności systemu wyposażono je w zintegrowany kontroler RAID, zegar nadzorujący oraz aktywne monitorowanie temperatury i wentylatora. System skonfigurowano z pamięcią 1 GB DDR3 RAM i dyskiem twardym SATA 250 GB; działa on ze standardowym przemysłowym zasilaczem 24 V DC, dzięki czemu nadaje się do bezpośredniej integracji w szafach sterowniczych.

Funkcje

• Procesor: Intel Celeron P4505 (2C/2T, 1,86 GHz, 2 MB pamięci podręcznej)
• Pamięć: 1 GB DDR3 1066 DIMM
• Pamięć masowa: dysk twardy SATA (HDD) 250 GB
• Łączność: dwa porty Ethernet 10/100/1000 Mbit/s
• Magistrala obiektowa: zintegrowany interfejs PROFIBUS/MPI (zgodny z CP 5611-A2)
• Rozszerzenia: dwa wolne gniazda PCI na dodatkowe karty
• Monitorowanie systemu: zintegrowany zegar nadzorujący oraz monitorowanie temperatury i wentylatora
• Zasilanie: wejście 24 V DC do zastosowań przemysłowych
• System operacyjny: fabrycznie zainstalowany Windows XP Professional SP3 MUI

Zastosowania

• Systemy wizualizacji procesów i stacje HMI
• Systemy akwizycji i rejestracji danych
• Sterowanie na poziomie maszyn oraz zadania obliczeniowe
• Bramy systemów realizacji produkcji (MES)
• Bramy sieci przemysłowych i serwery komunikacyjne

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. 1
   Odłącz zasilanie urządzenia: Przed instalacją całkowicie odłącz zasilanie od panelu sterowania lub miejsca montażu. Sprawdź brak napięcia za pomocą skalibrowanego multimetru.
2. 2
   Bezpieczne mocowanie: Zamocuj komputer Box PC na stabilnej, wolnej od drgań powierzchni wewnątrz szafy sterowniczej. Zapewnij odpowiednią przestrzeń wokół urządzenia na potrzeby wentylacji i dostępu do kabli, zgodnie ze specyfikacjami producenta.
3. 3
   Podłącz przewód ochronny (PE): Połącz zacisk uziemienia obudowy z główną szyną przewodów ochronnych szafy za pomocą przewodu o niskiej impedancji i odpowiednim przekroju. Ma to kluczowe znaczenie dla bezpieczeństwa i odporności na zakłócenia.
4. 4
   Podłącz zasilanie: Podłącz zasilacz 24 V DC do wyznaczonych zacisków wejściowych. Upewnij się, że polaryzacja (+/-) jest prawidłowa. Użyj przewodów o odpowiednim przekroju i upewnij się, że źródło zasilania jest stabilne oraz mieści się w określonym zakresie napięcia.
5. 5
   Podłącz interfejsy: Podłącz wszystkie wymagane kable sieciowe (Ethernet, PROFIBUS/MPI), peryferyjne (USB) i szeregowe. Upewnij się, że wszystkie złącza są całkowicie wsunięte i zabezpieczone. Poprowadź kable schludnie, aby uniknąć naprężeń i zakłóceń.
6. 6
   Końcowa kontrola i włączenie zasilania: Sprawdź ponownie poprawność i bezpieczeństwo wszystkich połączeń. Usuń z szafy wszystkie narzędzia i ciała obce. Po usunięciu urządzeń LOTO ponownie włącz zasilanie szafy i sprawdź, czy komputer uruchamia się prawidłowo.
