Opis

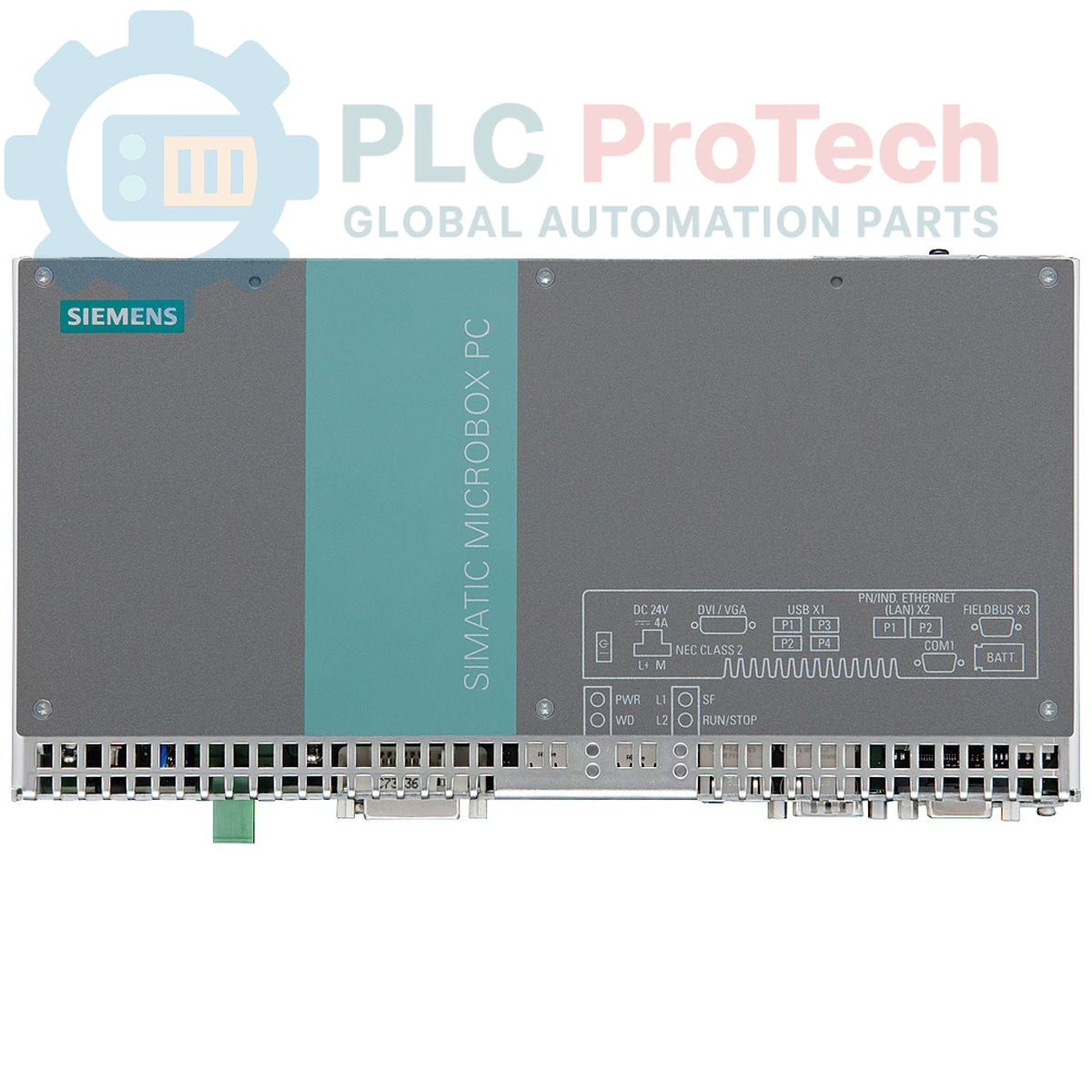

Siemens 6ES7647-7BB20-2XM0 to komputer Microbox z serii SIMATIC IPC427C, zaprojektowany do kompaktowej, bezwentylatorowej pracy w środowiskach przemysłowych. Urządzenie jest wyposażone w procesor Celeron M 1,2 GHz, 1 GB pamięci DDR3 RAM oraz zintegrowany interfejs PROFIBUS DP/12 do komunikacji za pośrednictwem magistrali obiektowej. Do przechowywania danych wykorzystuje wymienną kartę CompactFlash 2 GB, na której fabrycznie zainstalowano system operacyjny Windows Embedded Standard 2009, zapewniając gotową do wdrożenia platformę do zadań sterowania i wizualizacji.

Funkcje

• Procesor: Celeron M 1,2 GHz z FSB 800 MHz i 1 MB SLC
• Pamięć: 1 GB DDR3 1066 SODIMM
• Pamięć masowa: zewnętrznie dostępna karta CompactFlash 2 GB
• System operacyjny: Windows Embedded Standard 2009 (zainstalowany fabrycznie)
• Zintegrowana komunikacja: PROFIBUS DP/12 port
• Kompaktowa, bezwentylatorowa konstrukcja zapewniająca bezobsługową pracę
• Status produktu: wycofywany z produkcji, odpowiedni do konserwacji starszych systemów i jako część zamienna

Zastosowania

• Systemy interfejsu człowiek–maszyna (HMI)
• Bramy do rejestrowania i pozyskiwania danych
• Sterowanie i monitorowanie procesów na małą skalę
• Brama komunikacyjna między różnymi protokołami sieciowymi
• Aplikacje sterowania maszynami wbudowanymi

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Upewnij się, że powierzchnia montażowa wewnątrz szafy sterowniczej jest czysta i płaska oraz zapewnia odpowiednią wentylację wokół żeberek radiatora urządzenia.
2. 2 Solidnie zamocuj komputer Microbox PC za pomocą odpowiednich elementów montażowych (np. adaptera do szyny DIN lub uchwytów do montażu na ścianie). Sprawdź, czy urządzenie jest stabilne mechanicznie.
3. 3 Podłącz zacisk przewodu ochronnego (PE) do głównej szyny uziemiającej szafy za pomocą przewodu o niskiej impedancji. Ma to kluczowe znaczenie dla bezpieczeństwa i odporności na zakłócenia.
4. 4 Podłącz określony zasilacz DC do zacisków wejścia zasilania, zachowując prawidłową biegunowość. Na tym etapie nie włączaj zasilania.
5. 5 Podłącz kabel PROFIBUS DP oraz wszelkie wymagane urządzenia peryferyjne (np. Ethernet, USB, wyświetlacz). Upewnij się, że wszystkie złącza są całkowicie osadzone i zabezpieczone.
6. 6 Po zweryfikowaniu wszystkich połączeń usuń urządzenia LOTO i włącz zasilanie panelu sterowania, aby uruchomić IPC.
