Opis

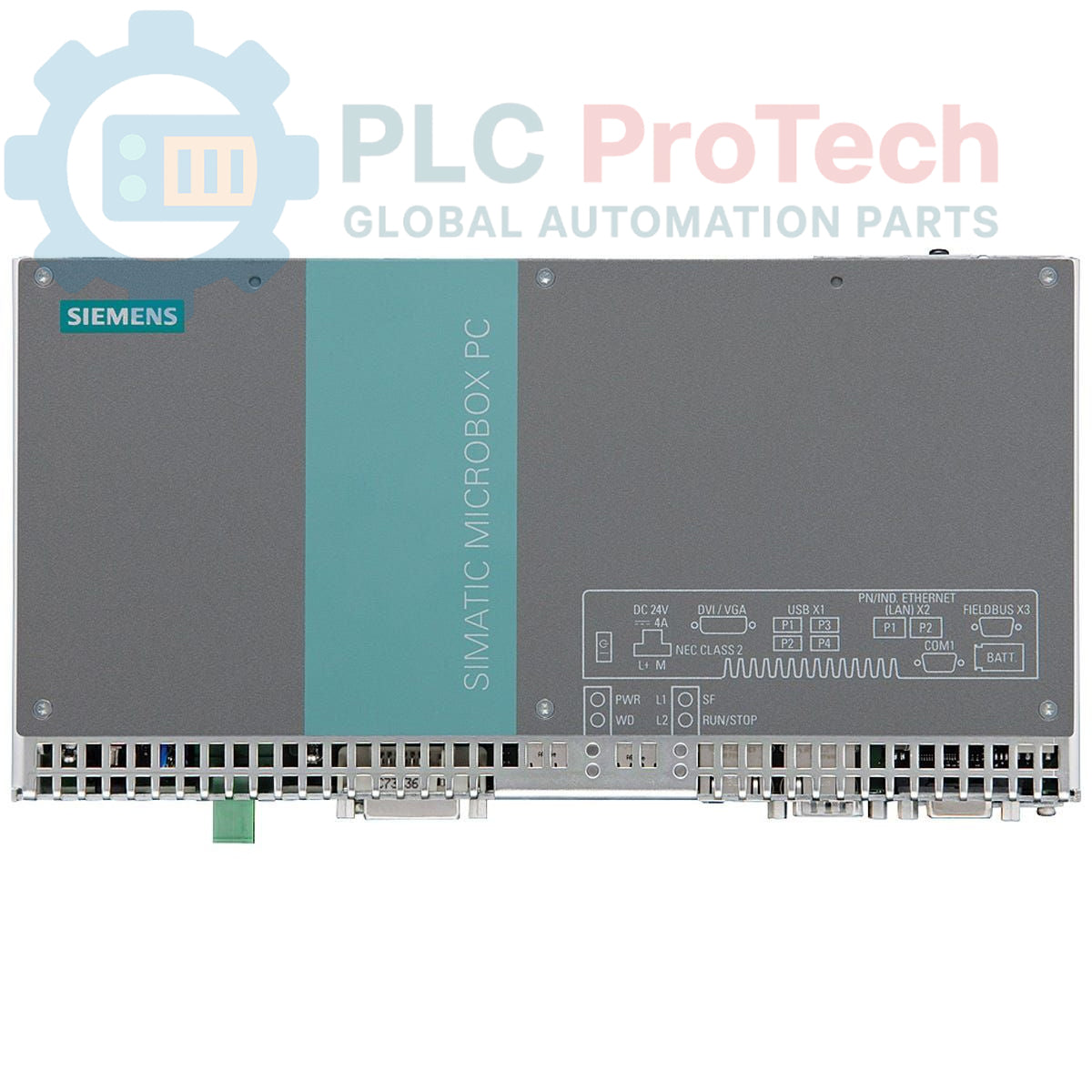

To urządzenie Siemens 6ES7675-1DK30-2AL0, czyli wstępnie skonfigurowany zestaw SIMATIC IPC427C Microbox PC przeznaczony do wymagających zadań automatyzacji opartych na komputerze PC. Urządzenie wyposażono w procesor Intel Core 2 Duo 1,2 GHz, 2 GB pamięci RAM DDR3 oraz półprzewodnikowy dysk SATA o pojemności 50 GB i wysokiej trwałości (SSD), zapewniające niezawodną pracę bez wentylatora. Zestaw ma fabrycznie zainstalowany kompleksowy pakiet oprogramowania obejmujący Windows Embedded Standard 2009, sterownik programowy WinAC RTX 2010 oraz WinCC flexible 2008 RT do zastosowań HMI. Łączność zapewniają jeden port PROFIBUS DP i dwa interfejsy przemysłowego Ethernetu 1 Gbit/s, dzięki czemu urządzenie nadaje się do zintegrowanych rozwiązań sterowania i wizualizacji.

Cechy

• Procesor: Intel Core 2 Duo 1,2 GHz z magistralą FSB 800 MHz
• Pamięć: 2 GB DDR3 1066 SODIMM
• Pamięć masowa: półprzewodnikowy dysk SATA o pojemności 50 GB i wysokiej trwałości (SSD)
• System operacyjny: Windows Embedded Standard 2009 (preinstalowany)
• Sterownik programowy: WinAC RTX 2010
• Środowisko uruchomieniowe HMI: WinCC flexible 2008 RT (512 tagów PowerTag)
• Komunikacja przemysłowa: 1x PROFIBUS DP, 2x przemysłowy Ethernet Gigabit
• Kompaktowa, bezwentylatorowa konstrukcja Microbox

Zastosowania

• Sterowanie maszynami i automatyzacja oparte na komputerze PC
• Interfejs człowiek–maszyna (HMI) i aplikacje SCADA
• Pozyskiwanie, rejestrowanie i przetwarzanie danych na poziomie maszyny
• Zadania bramy sieciowej i komunikacja w sieciach przemysłowych
• Sterowanie procesami i wizualizacja w produkcji

Specyfikacja techniczna

Wytyczne dotyczące instalacji

1. 1 Odłącz zasilanie systemu: Przed instalacją upewnij się, że szafa sterownicza i wszystkie powiązane źródła zasilania są całkowicie odłączone od napięcia, zablokowane i oznaczone, aby zapobiec przypadkowemu uruchomieniu.
2. 2 Zamontuj komputer IPC: Solidnie zamocuj komputer Microbox PC na standardowej szynie DIN lub na płaskiej powierzchni panelu wewnątrz szafy sterowniczej. Zapewnij wokół urządzenia wystarczającą przestrzeń wentylacyjną, zgodnie ze specyfikacją producenta, aby umożliwić prawidłowe odprowadzanie ciepła.
3. 3 Wykonaj połączenie uziemiające: Podłącz zacisk uziemienia obudowy do głównej szyny ochronnej PE szafy sterowniczej za pomocą przewodu o niskiej impedancji. Niezawodne połączenie uziemiające ma kluczowe znaczenie dla bezpieczeństwa i odporności na zakłócenia.
4. 4 Podłącz przewody komunikacyjne: Podłącz przewody PROFIBUS DP i Industrial Ethernet. Użyj odpowiednio ekranowanych przewodów i zapewnij prawidłowe zakończenie ekranu z jednej strony, aby zminimalizować zakłócenia elektromagnetyczne (EMI). Prowadź przewody komunikacyjne oddzielnie od linii zasilających wysokiego napięcia.
5. 5 Podłącz zasilacz: Podłącz zasilacz 24 V DC do wyznaczonych zacisków wejściowych zasilania. Przed włączeniem zasilania sprawdź prawidłową biegunowość. Użyj przewodów o odpowiednim przekroju, dostosowanym do obciążenia.
6. 6 Uruchomienie zasilania systemu: Po sprawdzeniu wszystkich połączeń usuń blokady i oznaczenia LOTO, a następnie ponownie włącz zasilanie szafy sterowniczej. Monitoruj komputer IPC, aby sprawdzić prawidłową sekwencję uruchamiania oraz działanie wskaźników stanu.
