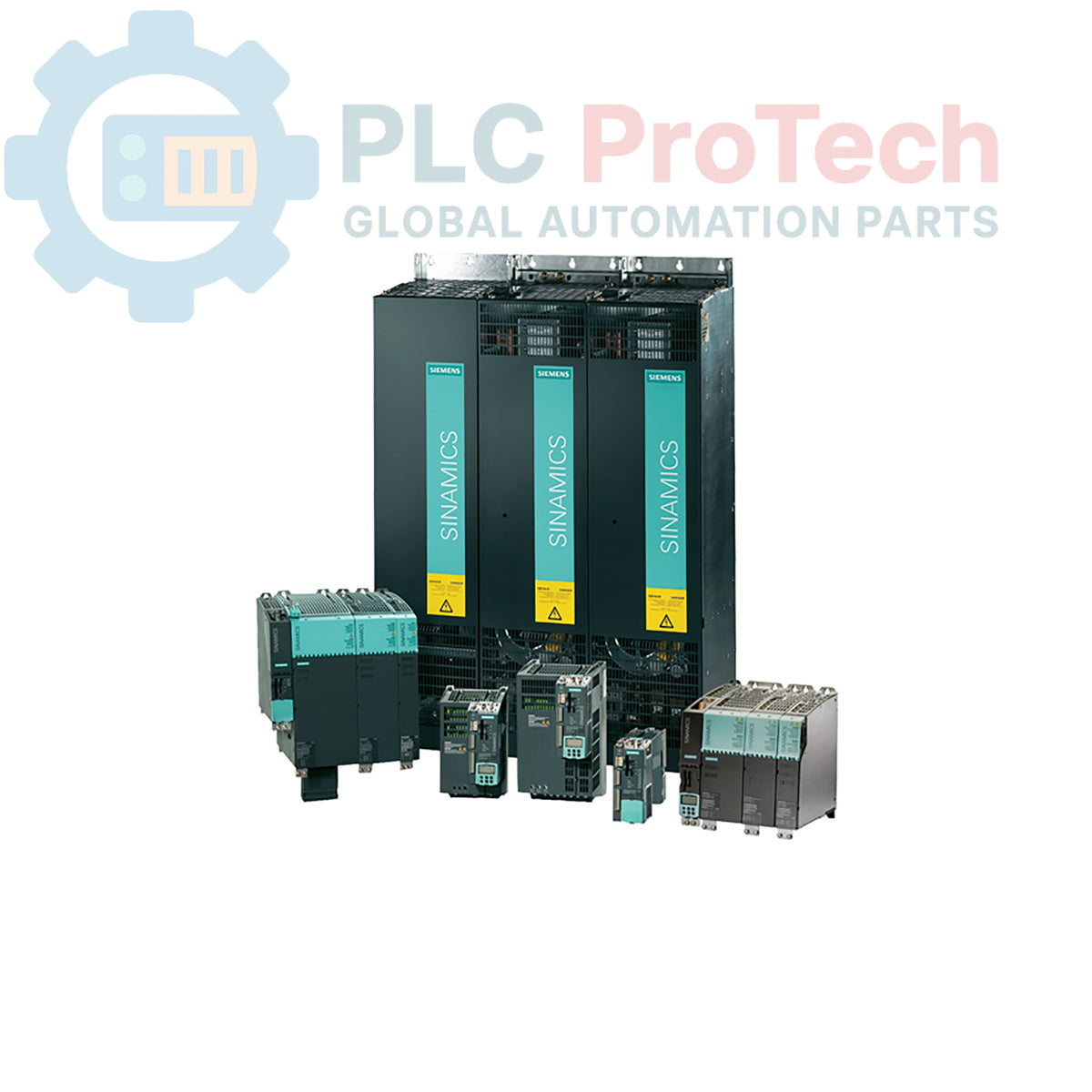

SIEMENS 6SL3330-6TG41-7AA3 SINAMICS S120, moduł inteligentnej linii zasilającej

Opis

SIEMENS 6SL3330-6TG41-7AA3 to wysokowydajny moduł Smart Line Module SINAMICS S120, przeznaczony do wielkoskalowych, wieloosiowych konfiguracji napędów ze wspólną magistralą prądu stałego. Działając w zakresie napięcia wejściowego od 500 VAC do 690 VAC, ten przekształtnik sieciowy zapewnia ciągłe napięcie wyjściowe od 675 VDC do 930 VDC przy znamionowym prądzie 1700 A, osiągając znamionową moc wyjściową 1400 kW. W kapitałochłonnych instalacjach procesowych, takich jak przenośniki kruszywa w kopalniach odkrywkowych, wentylatory ciągu wymuszonego w elektrowniach cieplnych czy zespoły pomp do głębinowego wydobycia ropy, niestabilność systemu napędowego może wywołać awarię całej instalacji. 6SL3330-6TG41-7AA3 ogranicza to ryzyko dzięki stabilnej, nieregulowanej pracy prostownika 6-pulsowego oraz pełnej możliwości zwrotu energii do sieci. Zwracając energię hamowania mechaniczną bezpośrednio do sieci AC zakładu zamiast rozpraszać ją jako odpadową energię cieplną w rezystorach, urządzenie optymalizuje bilans cieplny instalacji i ogranicza nieplanowane przestoje produkcyjne.

Architektura i topologia synchronizacji systemu

Wewnętrzna infrastruktura sprzętowa tego wbudowanego modułu mocy obejmuje nieobudowaną obudowę mechaniczną IP00, przeznaczoną do bezpośredniej integracji w projektowanych przemysłowych szafach sterowniczych. Zastosowano w niej zintegrowane wentylatory wewnętrznego chłodzenia powietrzem o dużej wydajności, które odprowadzają straty cieplne z zespołów półprzewodnikowych mostków tyrystorowo-diodowych. Synchronizacja systemu i szybki interfejs telemetrii odbywają się natywnie za pośrednictwem firmowej magistrali komunikacyjnej Siemens Drive-CLiQ. Łącze szeregowe przekazuje w czasie rzeczywistym synchronizację faz, dane monitorowania napięcia oraz dane diagnostyki cieplnej bezpośrednio do centralnej jednostki sterującej CU320-2. Zestaw modułu obejmuje wymagany wewnętrzny kabel połączeniowy Drive-CLiQ, upraszczając okablowanie warstwy sterowania i chroniąc słabe sygnały logiczne przed zakłóceniami elektromagnetycznymi EMI pochodzącymi z obwodów wysokiego napięcia.

Tabela certyfikowanych parametrów technicznych

Zaawansowana diagnostyka usterek i często zadawane pytania dotyczące zastosowań

Jaka jest funkcjonalna różnica między modułem Smart Line Module a modułem Basic Line Module?

Moduł Basic Line Module umożliwia wyłącznie pracę w 2 ćwiartkach, dostarczając energię z sieci do magistrali DC bez ścieżki zwrotu energii. Moduł Smart Line Module 6SL3330-6TG41-7AA3 wykorzystuje elektroniczne przełączanie półprzewodnikowe, aby umożliwić pełną pracę w 4 ćwiartkach. Oznacza to, że energia hamowania generowana przez obciążenia napędzające silnik jest przekształcana i zwracana do sieci zakładu, co eliminuje konieczność stosowania rozbudowanych zestawów rezystorów hamowania.

Czy to urządzenie IP00 wymaga zewnętrznych dławików sieciowych lub filtrów komutacyjnych do bezpiecznej pracy?

Tak. Aby moduł Smart Line Module o mocy 1400 kW pracował w standardowych granicach harmonicznych sieci oraz aby chronić wewnętrzny mostek tyrystorowy przed błędami komutacji sieci, należy zainstalować odpowiedni dławik sieciowy Siemens przed zaciskami wejściowymi zasilania AC.

Jak model 6SL3330-6TG41-7AA3 reaguje na nagłe spadki napięcia sieci?

Moduł stale monitoruje przebiegi napięcia wejściowego za pośrednictwem wewnętrznych układów pomiaru napięcia. Jeśli wystąpi krytyczny spadek napięcia sieci lub zanik fazy, moduł natychmiast przesyła przez łącze Drive-CLiQ sygnał przerwania wskazujący usterkę do jednostki sterującej, uruchamiając kontrolowane zwalnianie lub procedury awaryjnego zatrzymania w celu ochrony modułów silnikowych znajdujących się za nim.

Wytyczne dotyczące uruchomienia w miejscu instalacji i bezpieczeństwa konstrukcyjnego

• Odstępy w obudowie i wentylacja cieplna: Zainstaluj obudowę chassis IP00 o masie 410 kg w pozycji pionowej wewnątrz wzmocnionej komory. Nad płaszczyzną wylotu wentylatora chłodzącego u góry pozostaw niezakłócony pionowy odstęp wylotowy wynoszący co najmniej 300 mm. Upewnij się, że temperatura powietrza wewnątrz szafy pozostaje poniżej 40 deg C przy maksymalnym ciągłym obciążeniu 1700 A, aby zapobiec automatycznemu wyłączeniu cieplnemu.

• Moment dokręcania szyn AC i DC: Wszystkie połączenia miedzianych szyn zbiorczych o dużym przekroju, podłączone do zacisków wejściowych AC i wyjściowych DC, należy dokręcać kalibrowanym kluczem dynamometrycznym. Przestrzegaj wartości momentu dla śrub Siemens M12 wynoszącej 50 N-m, aby wyeliminować luźne połączenia o wysokiej rezystancji, które powodują niekontrolowany wzrost temperatury i degradację zacisków.

• Prowadzenie sygnału Drive-CLiQ i ograniczanie zakłóceń: Poprowadź niskonapięciowy kabel komunikacyjny Drive-CLiQ przez przeznaczone do tego, uziemione stalowe kanały izolacyjne. Zachowaj fizyczny odstęp co najmniej 300 mm od głównych przewodów wejściowych 690 VAC i połączeń magistrali 930 VDC, aby zapobiec zniekształcaniu cyfrowych sygnałów sterujących przez harmoniczne przełączania falownika o wysokiej częstotliwości.

• Przewód ochronny PE: Podłącz ciężki, miedziany przewód uziemiający o niskiej impedancji bezpośrednio od głównego zacisku uziemienia PE obudowy do centralnej szyny uziemiającej obudowy. Upewnij się, że powierzchnie stykowe zostały całkowicie oczyszczone z nieprzewodzącej farby lub warstw tlenków, aby zagwarantować ścieżkę o niskiej rezystancji dla prądów zwarciowych.
