Siemens SIMATIC 6GF1018-3AA Systemy wizyjne

Opis

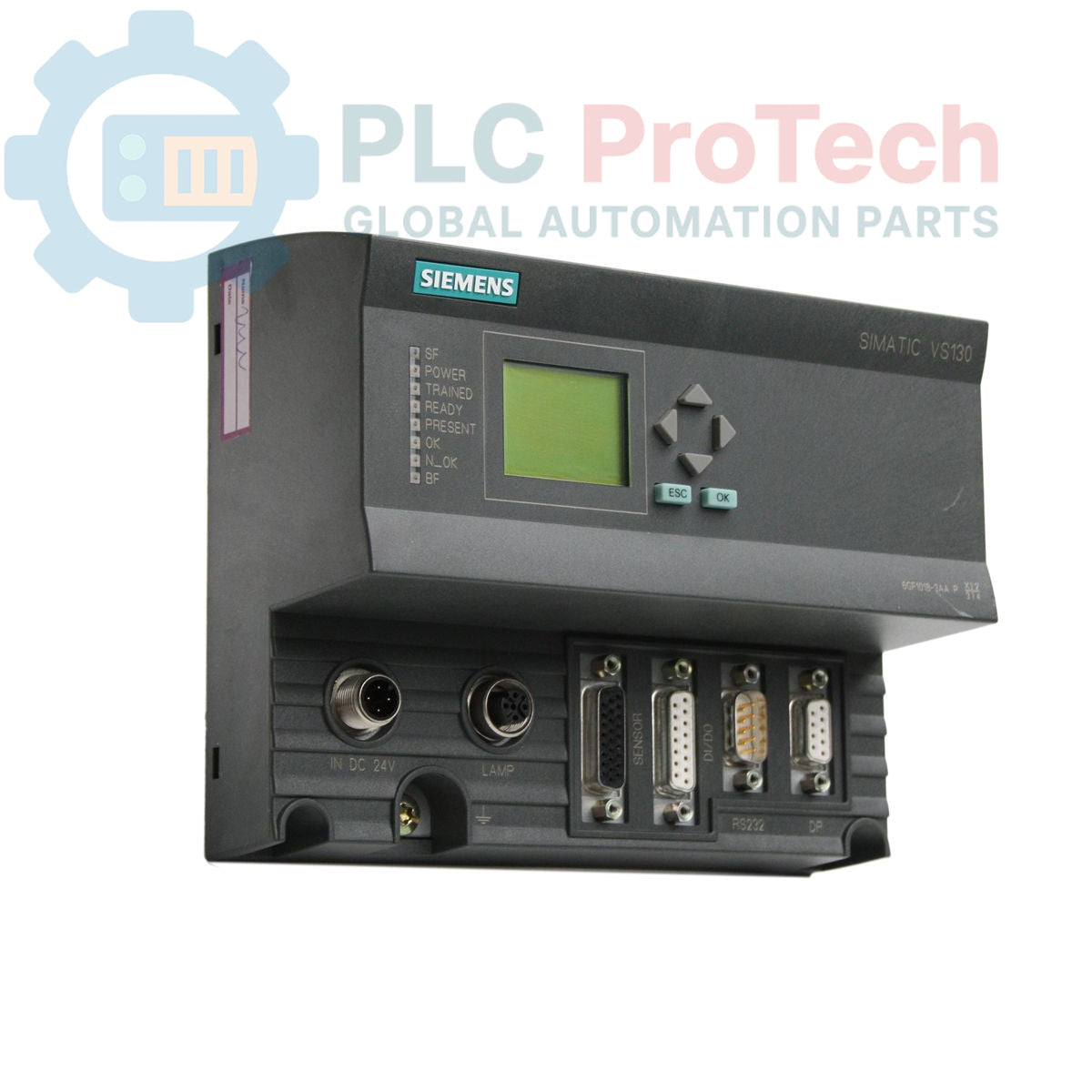

6GF1018-3AA to jednostka ewaluacyjna SIMATIC VS130 zaprojektowana z myślą o inteligentnym uczeniu, obsługująca do 15 różnych typów w zastosowaniach automatyki wizyjnej. Wyprodukowana przez firmę Siemens jednostka działa przy napięciu zasilania 24 VDC i prądzie 2,5 A oraz obejmuje 8 wejść cyfrowych i 6 wyjść cyfrowych do lokalnego interfejsowania sygnałów.

6GF1018-3AA ma zintegrowane interfejsy komunikacyjne RS-232 i PROFIBUS-DP, ułatwiające wymianę danych z większymi przemysłowymi sieciami automatyki. Jednostka jest umieszczona w obudowie o stopniu ochrony IP40, o wymiarach 15,20 x 7,60 x 17,80 cm (wymiary ramy komponentu: 170 x 140 x 76 mm) i masie 0,50 kg. Jako produkt wycofany z eksploatacji, dostarczany jako część kompletnego pakietu SIMATIC VS130, jest wykorzystywana głównie do utrzymania starszych systemów, wymiany sprzętu i zapewnienia ciągłości pracy w istniejących instalacjach wizyjnych.

Cechy

• Architektura jednostki ewaluacyjnej SIMATIC VS130 z inteligentnym uczeniem dla maksymalnie 15 typów
• Zasilanie 24 VDC i prąd roboczy 2,5 A
• 8 wejść cyfrowych i 6 wyjść cyfrowych do przetwarzania sygnałów I/O
• Zintegrowane interfejsy komunikacyjne RS-232 i PROFIBUS-DP
• Stopień ochrony IP40 do standardowych zastosowań sterowania wewnątrz pomieszczeń

Zastosowania

• Starsze systemy wizyjne i inspekcyjne SIMATIC VS130
• Przemysłowa kontrola jakości i automatyczne sortowanie
• Konfiguracje automatyki fabrycznej wymagające uczenia wielu typów produktów
• Konserwacja i naprawa istniejących systemów wizyjnych Siemens

Specyfikacje techniczne

Wytyczne dotyczące instalacji

• Przed zainstalowaniem jednostki ewaluacyjnej 6GF1018-3AA lub wykonaniem czynności serwisowych należy całkowicie wyłączyć zasilanie obudowy sterowniczej.
• Jednostkę należy solidnie zamontować w odpowiedniej obudowie przemysłowej lub na płycie montażowej obsługującej stopień ochrony IP40.
• Przed podłączeniem zasilania do zacisków jednostki należy sprawdzić, czy zasilacz 24 VDC jest stabilny i ma właściwe parametry znamionowe.
• Przewody komunikacyjne RS-232 i PROFIBUS-DP należy bezpiecznie podłączyć, zapewniając prawidłowe ekranowanie i terminację w celu zapobiegania błędom transmisji danych.
