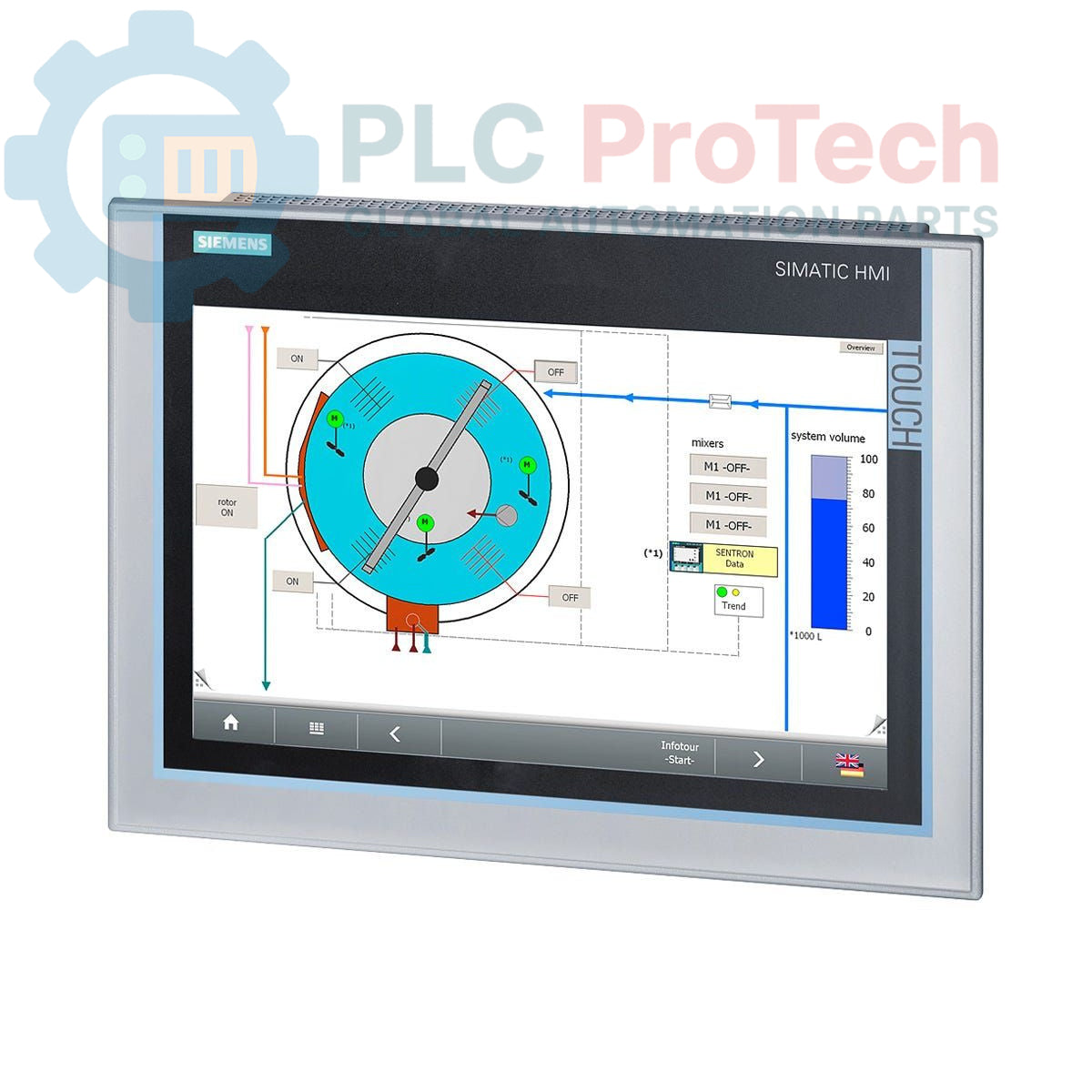

Siemens SIMATIC IPC 477D Panel PC

Opis

To Siemens SIMATIC IPC 477D — przemysłowy komputer panelowy przeznaczony do obsługi interfejsu człowiek–maszyna (HMI) i zadań sterowniczych w wymagających środowiskach. Urządzenie integruje 12-calowy ekran dotykowy z procesorem Intel Core i3-3217UE. Jest wyposażone w 1 GB pamięci RAM, dysk SSD o pojemności 80 GB wykonany w technologii MLC oraz fabrycznie zainstalowany system operacyjny Windows 7 Ultimate (32-bitowy). Łączność zapewniają dwa porty Gigabit Ethernet, porty USB i interfejs szeregowy, zasilane z przemysłowego źródła 24 V DC.

Funkcje

• Zintegrowany 12-calowy rezystancyjny ekran dotykowy
• Wyposażony w procesor Intel Core i3-3217UE
• Wyposażony w dysk SSD o pojemności 80 GB, wykonany w technologii MLC, zapewniający trwałość
• Fabrycznie zainstalowany system Windows 7 Ultimate (32-bitowy)
• Dwa porty Gigabit Ethernet obsługujące protokoły IE/PN
• Cztery umieszczone z tyłu porty USB do podłączania urządzeń peryferyjnych
• Przeznaczony do przemysłowych systemów zasilania 24 V DC
• Dysk można wymieniać w warunkach polowych

Zastosowania

• Wizualizacja procesów i systemy SCADA
• Sterowanie maszynami i akwizycja danych
• Automatyka fabryczna i monitorowanie linii produkcyjnych
• Automatyka budynkowa i systemy zarządzania
• Sterowanie logistyką i transportem materiałów

Specyfikacje techniczne

Wytyczne dotyczące instalacji

1. 1 Sprawdź wycięcie w panelu: Upewnij się, że wycięcie montażowe w panelu obudowy odpowiada wymiarom określonym dla modelu IPC 477D 12". Usuń wszelkie ostre krawędzie.
2. 2 Zamontuj urządzenie: Wsuń panelowy komputer PC w wycięcie od przedniej strony obudowy. Upewnij się, że uszczelka przedniej ramki jest prawidłowo osadzona na powierzchni panelu, aby zachować stopień ochrony IP.
3. 3 Zamocuj klipsy montażowe: Od tyłu zamontuj wszystkie dostarczone klipsy montażowe w przeznaczonych do tego gniazdach. Dokręcaj śruby równomiernie na krzyż, aż urządzenie zostanie solidnie zamocowane. Nie dokręcaj zbyt mocno.
4. 4 Podłącz przewód ochronny (PE): Podłącz przewód ochronny o niskiej impedancji do wyznaczonego zacisku uziemiającego na obudowie komputera IPC. Ma to kluczowe znaczenie dla bezpieczeństwa i odporności na zakłócenia.
5. 5 Podłącz zasilanie: Podłącz źródło zasilania 24 V DC do listwy zaciskowej wejścia zasilania. Przed podłączeniem sprawdź prawidłową biegunowość (+/-). Użyj przewodów o odpowiednim przekroju, dostosowanym do obciążenia.
6. 6 Podłącz urządzenia peryferyjne: Podłącz Ethernet, USB oraz wymagane urządzenia szeregowe. Do wszystkich połączeń danych używaj kabli ekranowanych i upewnij się, że ekrany są prawidłowo zakończone.
7. 7 Kontrole końcowe i włączenie zasilania: Po sprawdzeniu wszystkich połączeń usuń urządzenia LOTO i ponownie włącz zasilanie szafy. Panelowy komputer PC powinien uruchomić system operacyjny Windows.
