Siemens Sinamics S120 6SL3120-2TE21-0AA3 Podwójne moduły silnikowe

Opis

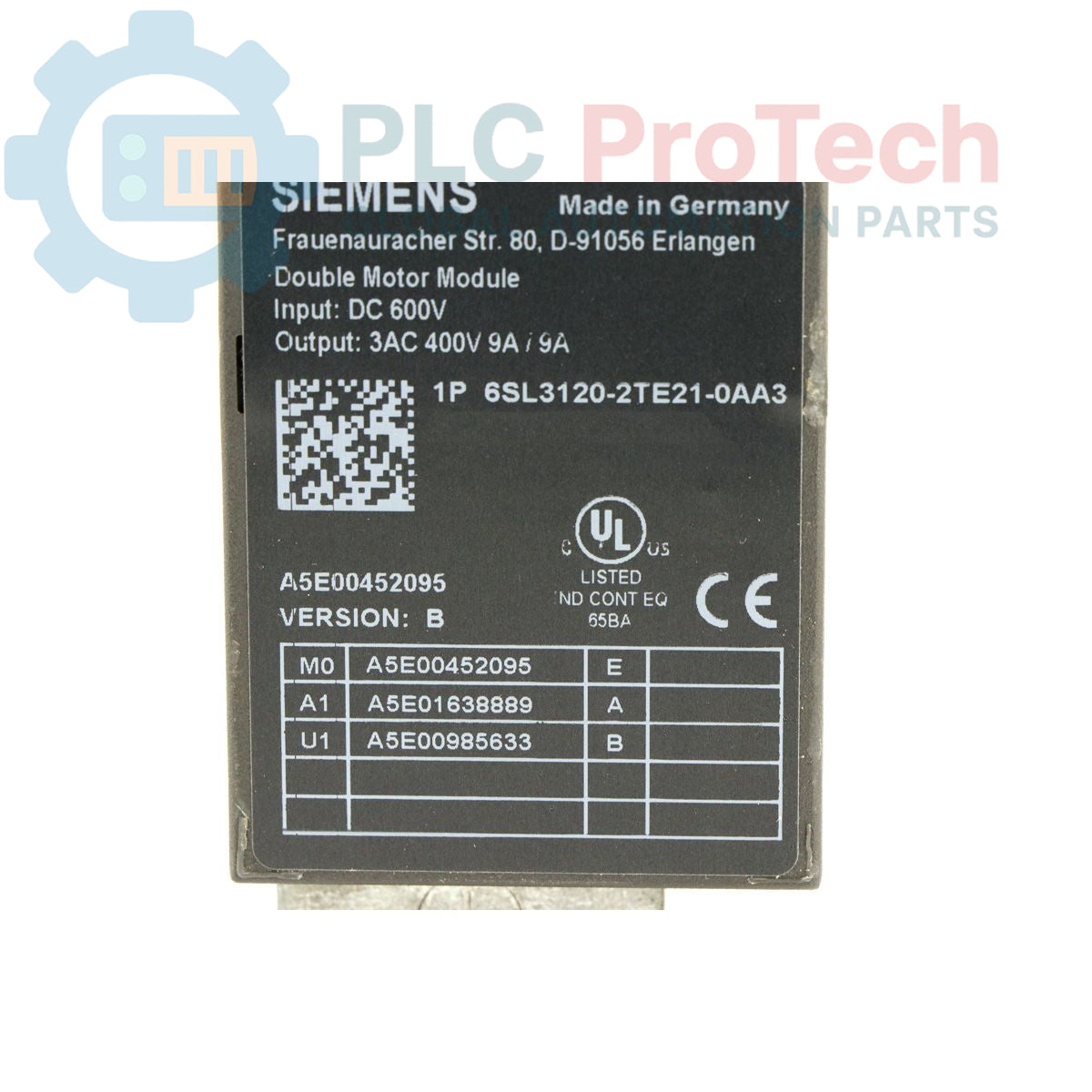

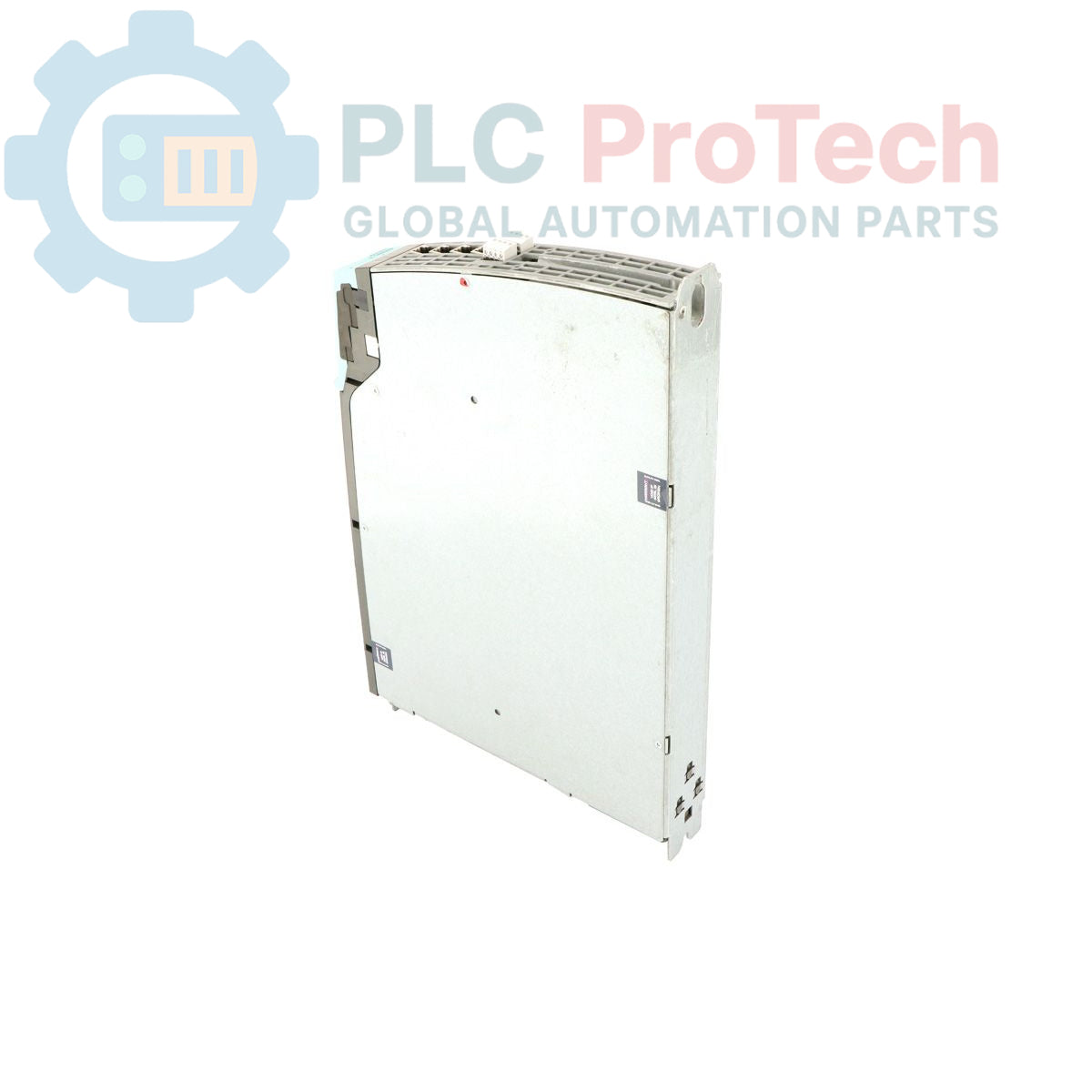

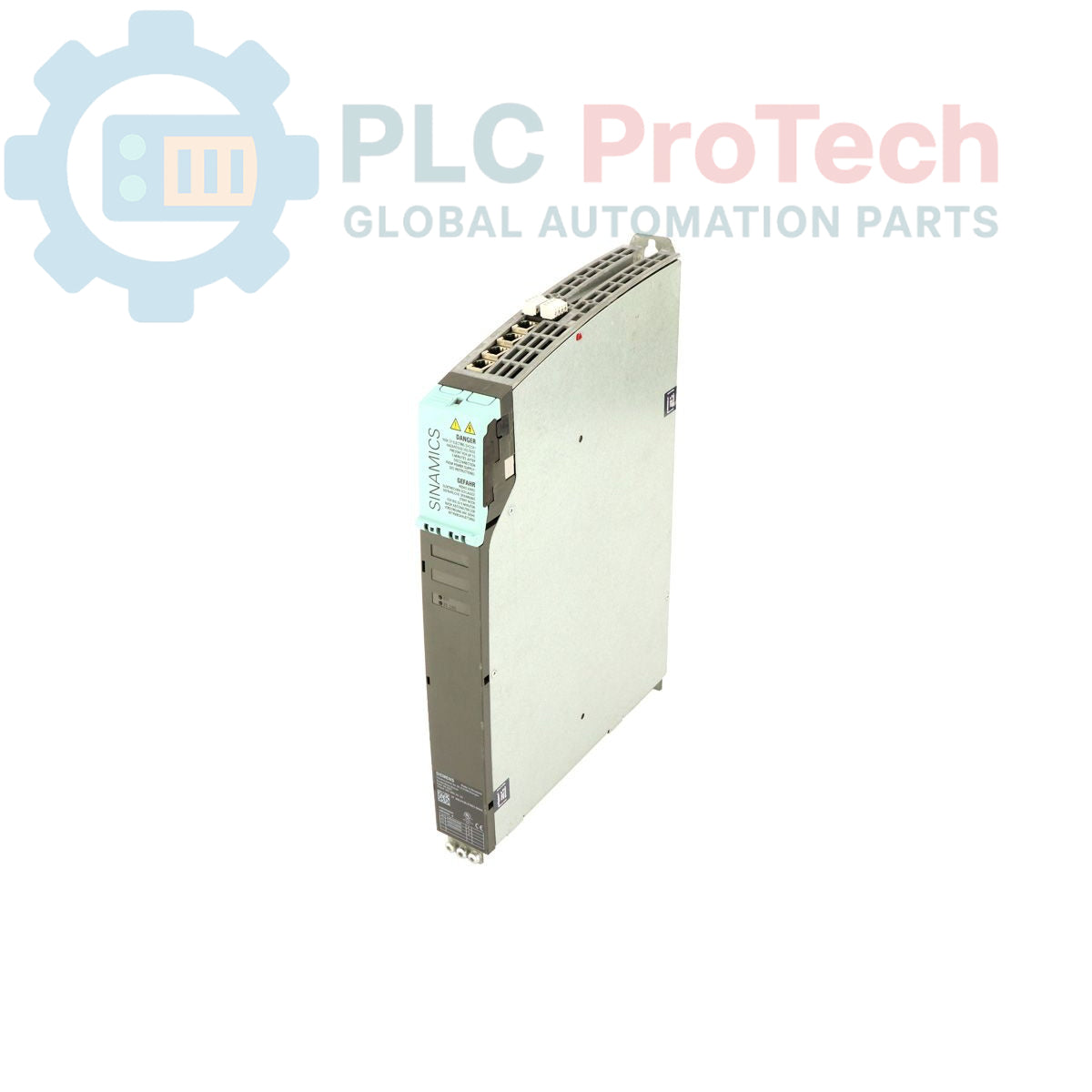

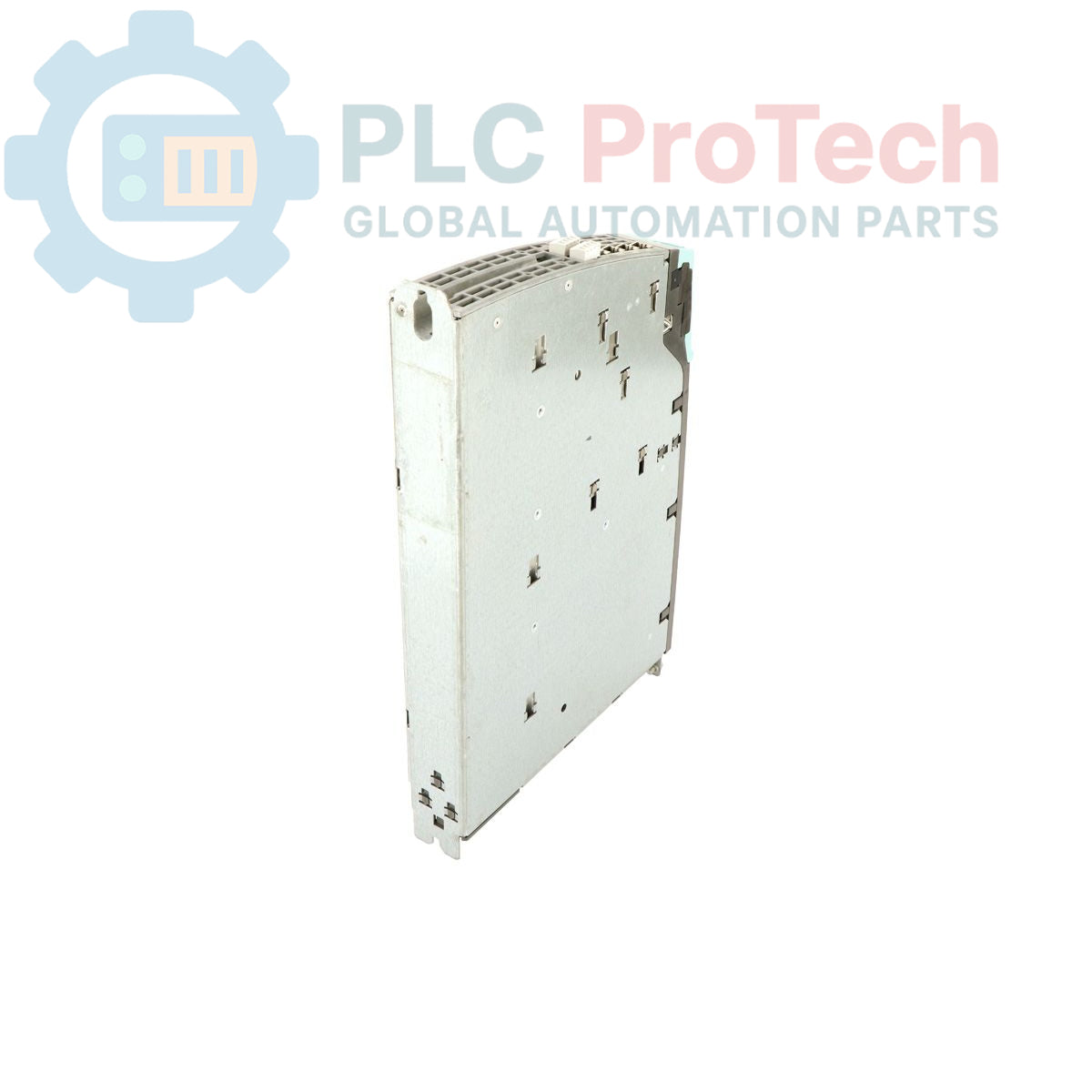

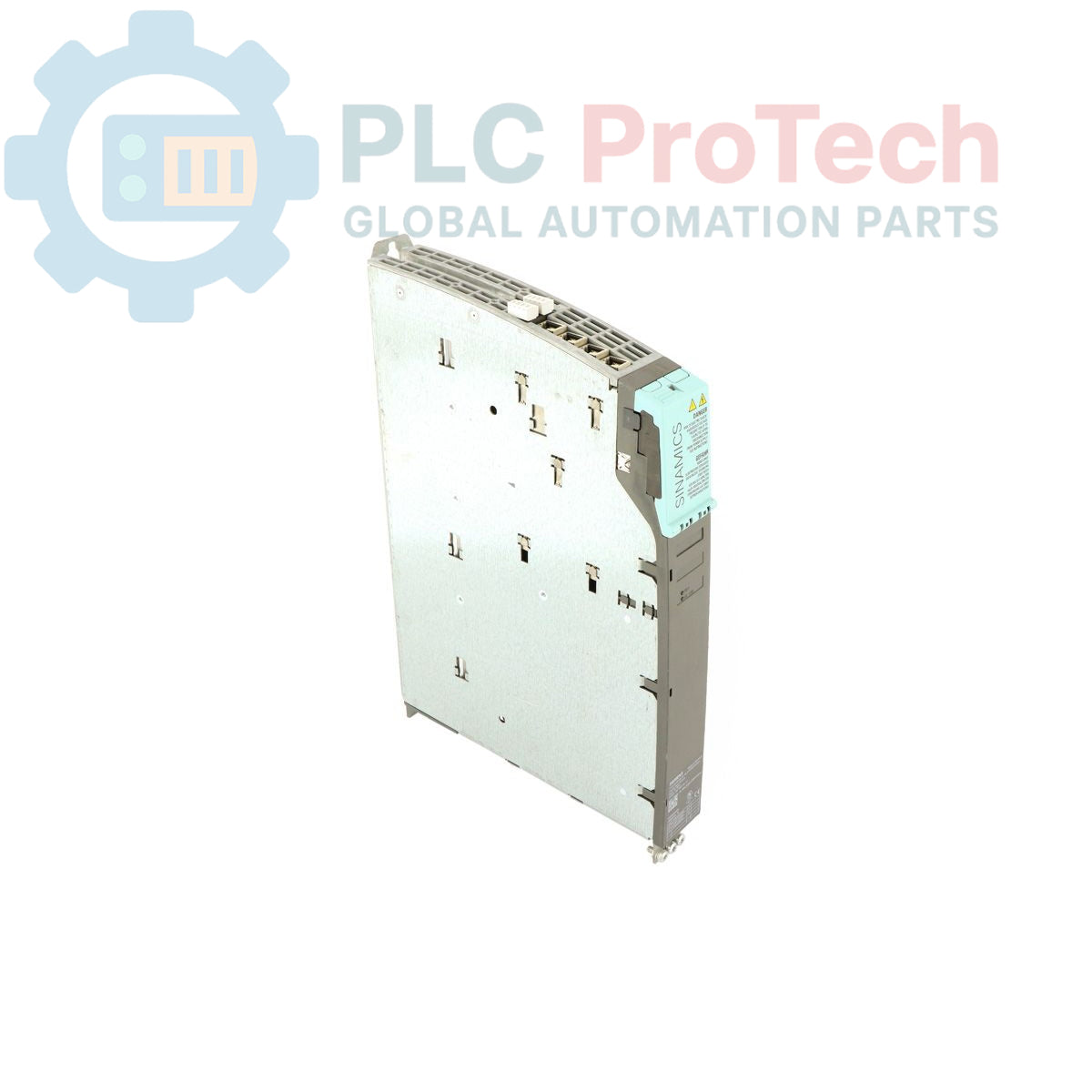

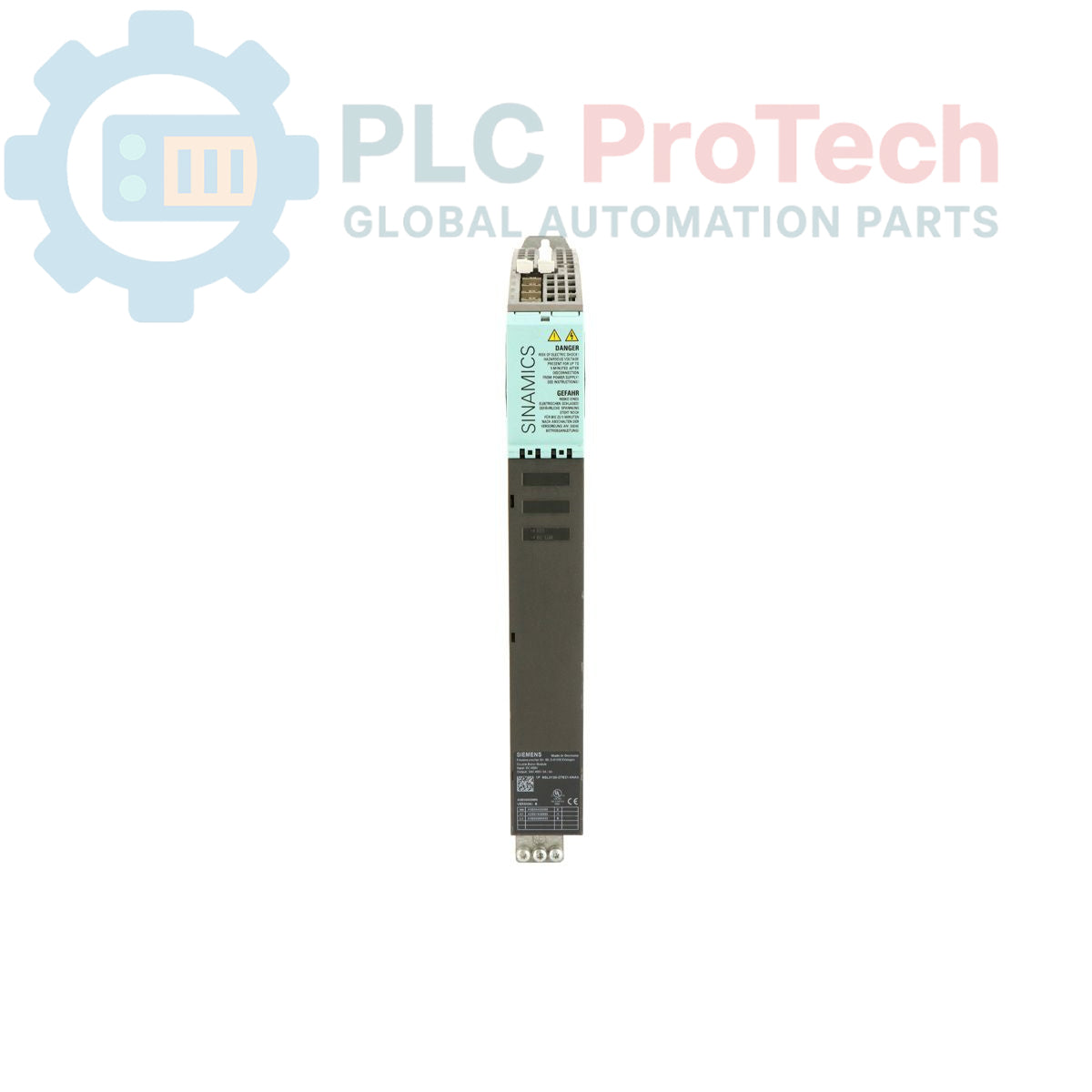

Moduł 6SL3120-2TE21-0AA3 to podwójny moduł silnikowy SINAMICS S120 w konstrukcji typu booksize, przeznaczony do pracy z wejściem 600 V DC (zakres napięcia zasilania 510–720 V DC) i zapewniający wyjście 400 V AC, 3-fazowe, z dwoma znamionowymi prądami wyjściowymi po 9 A. Moduł firmy Siemens został zaprojektowany do precyzyjnego, zsynchronizowanego sterowania wieloma osiami silników w wymagających architekturach automatyki przemysłowej.

Model 6SL3120-2TE21-0AA3 wykorzystuje wewnętrzne chłodzenie powietrzem, zoptymalizowane wzorce impulsów oraz obsługę rozszerzonych funkcji Safety Integrated, zapewniając wysoką dynamikę działania i zgodność z zaawansowanymi standardami bezpieczeństwa instalacji. Każde urządzenie jest wyposażone w zintegrowany przewód DRIVE-CLiQ do szybkiej komunikacji danych i integracji systemowej. Moduł ma wymiary 27.90 x 5.10 x 45.70 cm i waży 5.40 kg. Jako produkt wycofywany z eksploatacji, z wyznaczonym poprzednikiem (6SL3120-2TE21-0AA0) i następcą (6SL3120-2TE21-0AA4), obsługuje konserwację starszych systemów, bezpośrednią wymianę oraz ciągłość pracy w istniejących wieloosiowych systemach napędowych S120.

Cechy

• Podwójny moduł silnikowy SINAMICS S120 w zajmującej niewiele miejsca konstrukcji typu booksize
• Wyjście dwuosiowe zapewniające znamionowy prąd wyjściowy 9 A na kanał
• Zakres napięcia wejściowego DC 510–720 V DC (znamionowo 600 V DC)
• Wewnętrzne chłodzenie powietrzem połączone ze zoptymalizowanymi wzorcami impulsów, zapewniające wysoką sprawność cieplną i roboczą
• Rozszerzone funkcje Safety Integrated oraz dołączony przewód DRIVE-CLiQ zapewniający bezproblemową komunikację systemową

Zastosowania

• Wieloosiowe obrabiarki i centra obróbkowe
• Wysokowydajne maszyny pakujące i urządzenia transportowe
• Zautomatyzowane linie montażowe i systemy napędowe robotów
• Konserwacja i wymiana starszych wieloosiowych systemów Sinamics S120

Specyfikacja techniczna

Wytyczne dotyczące instalacji

• Zamontuj podwójny moduł silnikowy 6SL3120-2TE21-0AA3 pionowo na standardowej płycie montażowej, wewnątrz zamkniętej przemysłowej szafy sterowniczej.
• Zapewnij odpowiedni prześwit u góry i na dole, aby umożliwić konwekcyjny przepływ powietrza w ramach wewnętrznego chłodzenia i zapobiec przeciążeniu termicznemu.
• Podłącz bezpiecznie szyny obwodu pośredniego DC oraz 3-fazowe przewody zasilające silnika, zgodnie ze schematami okablowania systemu i lokalnymi przepisami elektrycznymi.
• Połącz moduł z systemem za pomocą dostarczonego przewodu DRIVE-CLiQ i sprawdź okablowanie układu bezpieczeństwa przed włączeniem zasilania systemu napędowego.
