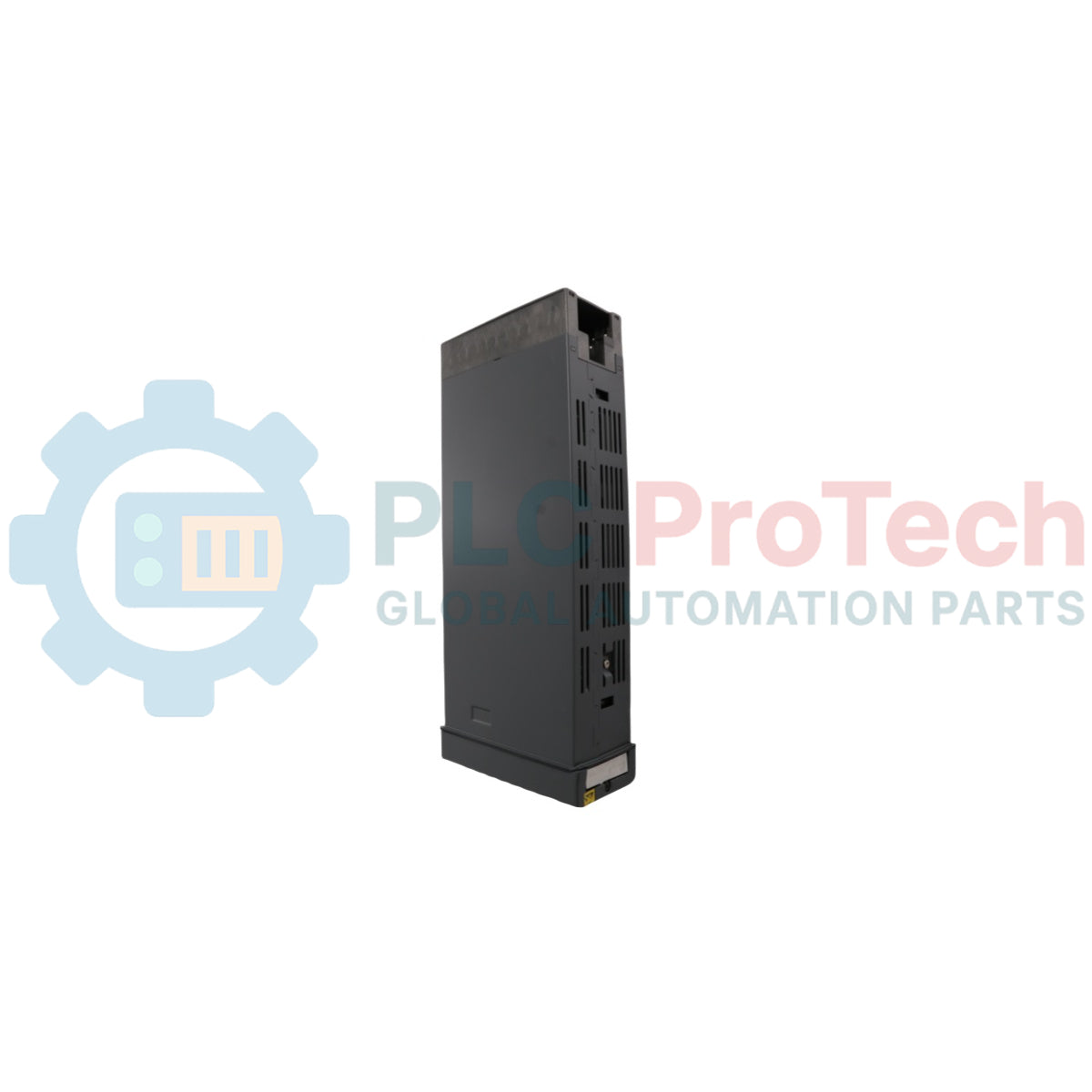

YS170-012 S4 (YS170) to wysokowydajny, programowalny regulator jednokanałowy z serii YS100, przeznaczony do zaawansowanego sterowania procesami w wymagających środowiskach przemysłowych. Urządzenie oferuje szeroki zestaw funkcji sterowania, w tym tryby pojedynczego PID, kaskadowy i automatycznego wyboru, a także możliwość zarządzania dwiema niezależnymi pętlami. Wyposażony w nieodbijający światła, podświetlany alfanumeryczny wyświetlacz LCD, YS170 zapewnia czytelne wykresy słupkowe i wyświetlacze alfanumeryczne do monitorowania w czasie rzeczywistym wartości PV, SV i MV. Jest szeroko stosowany w przetwórstwie chemicznym, uzdatnianiu wody i systemach zarządzania ciepłem, w których wymagana jest precyzyjna regulacja oraz niestandardowe obliczenia. Dzięki 36 typom obliczeń i maksymalnie 400 krokom programu moduł znacznie ogranicza potrzebę stosowania zewnętrznych sterowników logicznych, zmniejszając złożoność systemu i ryzyko przestojów eksploatacyjnych.
YS170-012 S4 wykorzystuje określoną strukturę sufiksu wskazującą wersję sprzętową i wymagania dotyczące zasilania:
-0: Oznacza wersję ogólnego przeznaczenia, odpowiednią do szerokiego zakresu standardowych zastosowań sterowania przemysłowego.
1: Wskazuje rewizję sprzętową, konkretnie wersję Style 3 (S3) lub Style 4 (S4), obejmującą optymalizacje na potrzeby nowoczesnej komunikacji DCS-LCS i sieci równorzędnych.
2: Określa wersję z zasilaczem 220 V, kompatybilną zarówno z przemysłowymi sieciami zasilania AC, jak i DC.
S4: Jednoznacznie identyfikuje czwartą generację sprzętową Style 4, oferującą większą pojemność programu i zwiększoną trwałość wyświetlacza.
| Cecha | Specyfikacja |
| Model | YS170-012 S4 |
| Marka | Yokogawa |
| Pochodzenie | Japonia |
| Okres sterowania | 0,05, 0,1 lub 0,2 sekundy |
| Wejścia analogowe | 5 punktów (od 1 do 5 V), 1 punkt wejścia bezpośredniego (mV, TC, RTD) |
| Wyjścia analogowe | 2 punkty (od 4 do 20 mA), 1 punkt (od 1 do 5 V) |
| Kroki programu | Maks. 400 kroków (z pakietem YSS10) |
| Zasilanie (220 V) | 220–240 V AC lub 135–190 V DC |
| Wymiary | 72 x 144 mm (panel przedni), 320 mm (głębokość) |
| Masa | 2,6 kg |
Jaką korzyść zapewnia oznaczenie „Style 4” w przypadku tego regulatora?
Sprzęt w wersji Style 4 (S4) zapewnia najbardziej stabilną platformę komunikacyjną dla serii YS100, obsługując protokoły RS-485 i YS-net. Dzięki temu YS170 może komunikować się równorzędnie z innymi regulatorami oraz łączyć się bezpośrednio z systemami DCS CENTUM-XL lub $\mu$XL.
Czy urządzenie obsługuje bezpośrednie podłączenie czujnika bez zewnętrznego przetwornika?
Tak. Jeden z 5 punktów wejść analogowych jest punktem „wejścia bezpośredniego”. Można go skonfigurować do obsługi sygnałów miliwoltowych (mV), termopar (TC), czujników RTD, potencjometrów lub sygnałów częstotliwościowych, co w wielu zastosowaniach terenowych eliminuje potrzebę stosowania izolatora wejściowego.
Jak działa funkcja samostrojenia (STC)?
Funkcja STC automatycznie oblicza i aktualizuje parametry PID w odpowiedzi na zmiany procesu. Jest to szczególnie przydatne w przypadku procesów nieliniowych lub pętli o zmiennych czasach opóźnienia, zapewniając optymalne sterowanie bez ręcznej ingerencji.
Kompatybilność zasilania: Wersja 220 V została zaprojektowana z myślą o elastyczności i obsługuje napięcie 220–240 V AC ($\pm$10%) przy częstotliwości 50/60 Hz lub 135–190 V DC. Należy upewnić się, że źródło zasilania jest wolne od zakłóceń wysokoczęstotliwościowych. W przypadku instalacji w miejscu o niestabilnym zasilaniu zaleca się zastosowanie zewnętrznego filtra sieciowego w celu ochrony wewnętrznego zasilacza 24 V DC przetwornika.
Zarządzanie temperaturą i przestrzenią: Przy głębokości 320 mm należy zapewnić w szafie sterowniczej wystarczającą przestrzeń z tyłu na okablowanie i przepływ powietrza. Chociaż panel przedni ma wymiary 72 x 144 mm, duże zagęszczenie elementów wewnętrznych sprawia, że urządzenie jest wrażliwe na ciepło otoczenia; podczas pracy przy górnej granicy zakresu temperatury należy zachować co najmniej 10 mm odstępu w poziomie między sąsiednimi regulatorami.
Ekranowanie sygnałów: Wszystkie przewody sygnałów wejść i wyjść analogowych muszą być wykonane jako skrętki w ekranie. Ekrany należy uziemić w jednym punkcie, najlepiej przy zacisku uziemiającym regulatora, aby zapobiec wpływowi zakłóceń elektromagnetycznych na integralność sygnału od 1 do 5 V.
Konfiguracja bezpieczna w razie awarii: Należy wykorzystać dedykowany punkt „wyjścia styku awaryjnego” w układzie logiki awaryjnego wyłączenia. Punkt ten jest przeznaczony do zadziałania w przypadku wykrycia przez wewnętrzny procesor błędu zegara nadzorującego lub poważnej awarii sprzętowej, zapewniając dodatkową ochronę zasilania procesu.
Global Express Shipping
Returns & Warranty
Manufacturer: Yokogawa
Product No.: YS170-012 S4
Country of origin:Japonia
Product Type: Sterownik programowalny
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 2600g
Dimensions: 72 x 144 mm (przód), 320 mm (głębokość)
Shipping port: Xiamen
Warranty: 12 months
YS170-012 S4 (YS170) to wysokowydajny, programowalny regulator jednokanałowy z serii YS100, przeznaczony do zaawansowanego sterowania procesami w wymagających środowiskach przemysłowych. Urządzenie oferuje szeroki zestaw funkcji sterowania, w tym tryby pojedynczego PID, kaskadowy i automatycznego wyboru, a także możliwość zarządzania dwiema niezależnymi pętlami. Wyposażony w nieodbijający światła, podświetlany alfanumeryczny wyświetlacz LCD, YS170 zapewnia czytelne wykresy słupkowe i wyświetlacze alfanumeryczne do monitorowania w czasie rzeczywistym wartości PV, SV i MV. Jest szeroko stosowany w przetwórstwie chemicznym, uzdatnianiu wody i systemach zarządzania ciepłem, w których wymagana jest precyzyjna regulacja oraz niestandardowe obliczenia. Dzięki 36 typom obliczeń i maksymalnie 400 krokom programu moduł znacznie ogranicza potrzebę stosowania zewnętrznych sterowników logicznych, zmniejszając złożoność systemu i ryzyko przestojów eksploatacyjnych.
YS170-012 S4 wykorzystuje określoną strukturę sufiksu wskazującą wersję sprzętową i wymagania dotyczące zasilania:
-0: Oznacza wersję ogólnego przeznaczenia, odpowiednią do szerokiego zakresu standardowych zastosowań sterowania przemysłowego.
1: Wskazuje rewizję sprzętową, konkretnie wersję Style 3 (S3) lub Style 4 (S4), obejmującą optymalizacje na potrzeby nowoczesnej komunikacji DCS-LCS i sieci równorzędnych.
2: Określa wersję z zasilaczem 220 V, kompatybilną zarówno z przemysłowymi sieciami zasilania AC, jak i DC.
S4: Jednoznacznie identyfikuje czwartą generację sprzętową Style 4, oferującą większą pojemność programu i zwiększoną trwałość wyświetlacza.
| Cecha | Specyfikacja |
| Model | YS170-012 S4 |
| Marka | Yokogawa |
| Pochodzenie | Japonia |
| Okres sterowania | 0,05, 0,1 lub 0,2 sekundy |
| Wejścia analogowe | 5 punktów (od 1 do 5 V), 1 punkt wejścia bezpośredniego (mV, TC, RTD) |
| Wyjścia analogowe | 2 punkty (od 4 do 20 mA), 1 punkt (od 1 do 5 V) |
| Kroki programu | Maks. 400 kroków (z pakietem YSS10) |
| Zasilanie (220 V) | 220–240 V AC lub 135–190 V DC |
| Wymiary | 72 x 144 mm (panel przedni), 320 mm (głębokość) |
| Masa | 2,6 kg |
Jaką korzyść zapewnia oznaczenie „Style 4” w przypadku tego regulatora?
Sprzęt w wersji Style 4 (S4) zapewnia najbardziej stabilną platformę komunikacyjną dla serii YS100, obsługując protokoły RS-485 i YS-net. Dzięki temu YS170 może komunikować się równorzędnie z innymi regulatorami oraz łączyć się bezpośrednio z systemami DCS CENTUM-XL lub $\mu$XL.
Czy urządzenie obsługuje bezpośrednie podłączenie czujnika bez zewnętrznego przetwornika?
Tak. Jeden z 5 punktów wejść analogowych jest punktem „wejścia bezpośredniego”. Można go skonfigurować do obsługi sygnałów miliwoltowych (mV), termopar (TC), czujników RTD, potencjometrów lub sygnałów częstotliwościowych, co w wielu zastosowaniach terenowych eliminuje potrzebę stosowania izolatora wejściowego.
Jak działa funkcja samostrojenia (STC)?
Funkcja STC automatycznie oblicza i aktualizuje parametry PID w odpowiedzi na zmiany procesu. Jest to szczególnie przydatne w przypadku procesów nieliniowych lub pętli o zmiennych czasach opóźnienia, zapewniając optymalne sterowanie bez ręcznej ingerencji.
Kompatybilność zasilania: Wersja 220 V została zaprojektowana z myślą o elastyczności i obsługuje napięcie 220–240 V AC ($\pm$10%) przy częstotliwości 50/60 Hz lub 135–190 V DC. Należy upewnić się, że źródło zasilania jest wolne od zakłóceń wysokoczęstotliwościowych. W przypadku instalacji w miejscu o niestabilnym zasilaniu zaleca się zastosowanie zewnętrznego filtra sieciowego w celu ochrony wewnętrznego zasilacza 24 V DC przetwornika.
Zarządzanie temperaturą i przestrzenią: Przy głębokości 320 mm należy zapewnić w szafie sterowniczej wystarczającą przestrzeń z tyłu na okablowanie i przepływ powietrza. Chociaż panel przedni ma wymiary 72 x 144 mm, duże zagęszczenie elementów wewnętrznych sprawia, że urządzenie jest wrażliwe na ciepło otoczenia; podczas pracy przy górnej granicy zakresu temperatury należy zachować co najmniej 10 mm odstępu w poziomie między sąsiednimi regulatorami.
Ekranowanie sygnałów: Wszystkie przewody sygnałów wejść i wyjść analogowych muszą być wykonane jako skrętki w ekranie. Ekrany należy uziemić w jednym punkcie, najlepiej przy zacisku uziemiającym regulatora, aby zapobiec wpływowi zakłóceń elektromagnetycznych na integralność sygnału od 1 do 5 V.
Konfiguracja bezpieczna w razie awarii: Należy wykorzystać dedykowany punkt „wyjścia styku awaryjnego” w układzie logiki awaryjnego wyłączenia. Punkt ten jest przeznaczony do zadziałania w przypadku wykrycia przez wewnętrzny procesor błędu zegara nadzorującego lub poważnej awarii sprzętowej, zapewniając dodatkową ochronę zasilania procesu.
