Como os inversores industriais geram CA a partir de um barramento CC

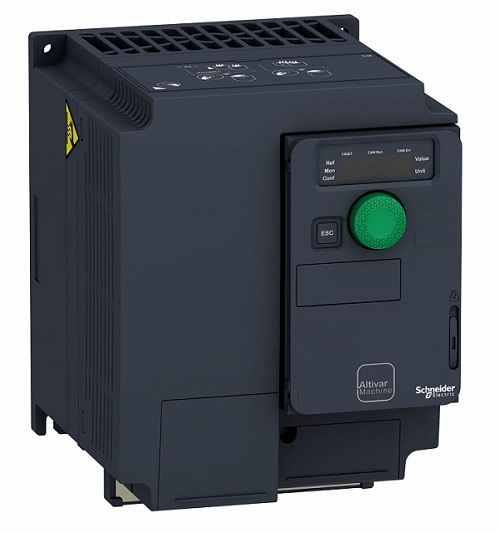

Um inversor industrial deve ser entendido como um sistema de conversão de energia, não como uma caixa que simplesmente “transforma CC em CA”. Sua ponte de semicondutores constrói uma forma de onda de tensão controlada a partir de um barramento CC, enquanto o controle, a proteção, o projeto térmico, o cabo, o motor e a carga mecânica determinam se essa forma de onda produzirá torque útil de maneira confiável. Dois inversores com a mesma potência nominal podem se comportar de formas muito diferentes quando o comprimento do cabo, a regeneração, a temperatura do gabinete ou a inércia da carga mudam.

Essa visão sistêmica é importante porque muitas falhas em campo atribuídas ao inversor têm origem em outro ponto: uma fonte CC fraca, um projeto inadequado de pré-carga, um motor incompatível, estresse excessivo causado por ondas refletidas, capacidade de frenagem insuficiente ou um aterramento que oferece à corrente de modo comum um caminho de retorno sem controle.

A fonte CC, a ponte de comutação, o cabo e a carga formam um único sistema elétrico e devem ser projetados em conjunto.

O barramento CC define o limite de energia

A cadeia de conversão normalmente começa com um retificador, uma bateria, uma fonte fotovoltaica ou outra fonte de alimentação CC. Um banco de capacitores estabiliza o link CC e fornece energia de curto prazo durante mudanças rápidas de carga. A tensão do barramento determina a tensão fundamental máxima disponível na etapa de comutação; a capacitância, a impedância da fonte, a capacidade de corrente de ondulação e a resistência de pré-carga influenciam a resposta do barramento na partida e sob cargas transitórias.

A pré-carga limita a corrente de surto que, de outra forma, fluiria para capacitores descarregados. Quando o barramento atinge um nível aceitável, um contator ou semicondutor faz o bypass do resistor. Uma falha no bypass pode superaquecer o circuito de pré-carga, enquanto um contator que fecha cedo demais pode danificar retificadores, fusíveis ou capacitores. Portanto, o comissionamento deve registrar a tendência da tensão do barramento e verificar o momento dos estados de pré-carga e bypass, em vez de considerar “drive pronto” evidência suficiente.

A comutação dos semicondutores sintetiza a forma de onda

Uma ponte H monofásica usa quatro dispositivos controlados para aplicar tensão CC positiva ou negativa a uma carga. Uma ponte trifásica usa três braços. O controlador modula cada braço para que o componente fundamental tenha a frequência, a fase e a magnitude comandadas. A modulação por largura de pulso (PWM) não produz uma senoide perfeita nos terminais da ponte; ela produz pulsos de tensão cujo comportamento médio e componente fundamental se aproximam da saída CA desejada.

Os drivers de gate devem impedir que o interruptor superior e o inferior de um mesmo braço conduzam simultaneamente. Um tempo morto deliberado é inserido entre suas transições para evitar a condução cruzada. Um tempo morto muito curto pode causar uma corrente destrutiva; um tempo morto excessivo distorce a saída, especialmente em baixa tensão e baixa velocidade. O controle moderno compensa parte dessa distorção, mas o resultado ainda depende das características de comutação dos dispositivos e da direção da corrente.

Os estados alternados da ponte definem a polaridade, enquanto a PWM controla a tensão e a frequência efetivas vistas pela carga.

A carga filtra alguns harmônicos — e sofre os efeitos de outros

A indutância de um motor suaviza grande parte da corrente na frequência de comutação, de modo que a corrente pode parecer relativamente senoidal mesmo quando a tensão nos terminais é um trem de pulsos. Isso não torna inofensivos os componentes de alta frequência. Transições rápidas de tensão podem acoplar corrente de modo comum pela capacitância do motor, aumentar a interferência eletromagnética e contribuir para danos causados por correntes nos rolamentos. Cabos longos de motor também podem criar sobretensão por onda refletida nos terminais do motor, pois o cabo se comporta como uma linha de transmissão, e não como um condutor ideal.

A solução deve corresponder ao mecanismo envolvido. Um cabo de motor blindado e uma equipotencialização correta em 360 graus fornecem um caminho de retorno controlado para alta frequência. Um reator dV/dt pode reduzir a taxa de elevação da tensão; um filtro senoidal é mais agressivo e pode ser justificável para cabos muito longos ou motores com capacidade de isolamento limitada. Reatores de saída, choques de modo comum, rolamentos isolados ou dispositivos de aterramento do eixo resolvem partes diferentes do problema e não devem ser tratados como acessórios intercambiáveis.

O controle de torque depende de mais do que frequência

Para um motor de indução, uma estratégia básica de volts por hertz altera a tensão conforme a frequência para manter um fluxo útil. O controle vetorial estima ou mede o fluxo e separa a corrente produtora de torque da corrente de magnetização, melhorando a resposta em baixa velocidade e a rejeição a distúrbios. Motores de ímãs permanentes exigem que o drive conheça as características elétricas do motor e a posição do rotor com precisão suficiente para o modo de controle selecionado.

Os dados da placa do motor, a frequência de base, a corrente nominal, o tempo de aceleração, a velocidade mínima e o método de resfriamento são dados de entrada do comissionamento, não mera documentação. Uma rotina de autotuning ou identificação pode melhorar o modelo interno do motor, mas não corrige um motor subdimensionado, uma mecânica travando ou uma estimativa imprecisa da inércia da carga. Os engenheiros devem comparar a velocidade comandada, a velocidade real, a corrente, a estimativa de torque e a tensão do barramento durante ciclos representativos.

A regeneração muda a direção do fluxo de energia

Durante a desaceleração ou com uma carga acionante, o motor pode atuar como gerador e devolver energia ao barramento CC. Um retificador a diodos normalmente não consegue enviar essa energia de volta à fonte, portanto a tensão do barramento aumenta. Um chopper e um resistor de frenagem convertem o excedente em calor; uma frente ativa pode devolvê-lo à rede; um barramento CC comum pode compartilhá-lo com outros eixos motorizados. A escolha correta depende da energia do ciclo, da duração da frenagem, dos requisitos da concessionária e do regime térmico — não apenas da potência de pico do motor.

Disparos repetidos por sobretensão durante a desaceleração devem motivar um cálculo de energia. Aumentar o tempo da rampa pode ser aceitável, mas também pode ocultar um projeto de frenagem inadequado ou comprometer a produtividade da máquina. Verifique a resistência do resistor, a energia de pulso, a potência média, a ventilação do gabinete e a proteção contra sobretemperatura.

Faça o comissionamento de toda a faixa operacional

Um plano de testes útil abrange a partida a frio, a produção normal, a aceleração máxima, a desaceleração controlada de emergência, a mecânica parada ou travada, a perda de fase quando aplicável e a condição esperada de gabinete mais quente. Verifique a redução de capacidade do drive em função da temperatura ambiente e da altitude. Em baixa velocidade contínua do motor, lembre-se de que um ventilador montado no eixo pode fornecer menos resfriamento, mesmo que o drive continue produzindo torque elevado.

As configurações de proteção devem ser coordenadas com os fusíveis ou disjuntores a montante e com a capacidade térmica do motor. Os registros de falha à terra, sobrecorrente, sobretensão do barramento e sobretemperatura devem ser mantidos junto com os valores de operação próximos ao evento. Essas evidências distinguem um problema de aplicação de um estágio de potência com defeito.

Os equipamentos relevantes podem ser consultados em Drives e Controle de Movimento, enquanto as opções de alimentação de controle e fontes CC estão organizadas em Fonte de Alimentação.

Perspectiva de engenharia

A pergunta correta para a seleção não é “Este inversor produz a tensão CA necessária?”. É: “O sistema fonte–conversor–cabo–motor–carga consegue controlar a energia durante todos os estados anormais previstos e plausíveis?”. A topologia PWM é importante, mas instalações confiáveis normalmente são resultado de um trabalho disciplinado com cabeamento, resfriamento, energia de frenagem, compatibilidade do motor, coordenação das proteções e evidências de diagnóstico.
