ชุดแบตเตอรี่ ABB 3HAC5393-2 DSQC 508 อะไหล่สำหรับคอนโทรลเลอร์ S4

ภาพรวมผลิตภัณฑ์

แบตเตอรี่ 3HAC5393-2 (3HAC53932) เป็นหน่วย DSQC 508 เฉพาะทางที่ออกแบบมาสำหรับชุดควบคุมหุ่นยนต์ ABB S4 ส่วนประกอบสำรองพลังงานที่สำคัญนี้ช่วยรักษาพารามิเตอร์ระบบที่จำเป็น ข้อมูลการปรับเทียบ และโปรแกรมผู้ใช้ไว้ระหว่างที่ไฟฟ้าหลักขัดข้อง โดยใช้งานเป็นหลักในสายการประกอบยานยนต์ เซลล์เชื่อมด้วยหุ่นยนต์ และระบบจัดการวัสดุความแม่นยำสูง 3HAC5393-2 ช่วยป้องกันการสูญหายของข้อมูล "ตัวนับรอบการหมุน" ซึ่งจำเป็นต่อการรักษาทิศทางเชิงพื้นที่ของหุ่นยนต์ ด้วยการจ่ายพลังงานสำรองที่เสถียร หน่วยนี้จึงไม่จำเป็นต้องปรับเทียบและทำขั้นตอนกำหนดตำแหน่งอ้างอิงใหม่ที่ใช้เวลานานหลังจากการตัด-จ่ายไฟ ช่วยลดเวลาการกู้คืนได้อย่างมากและป้องกันคอขวดในการผลิตที่มีค่าใช้จ่ายสูง

การกำหนดค่าทางเทคนิค

หน่วย  DSQC 508 ได้รับการออกแบบเป็นชุดแบตเตอรี่แบบในตัว พร้อมเซลล์กักเก็บพลังงานความจุสูงที่ปรับให้เหมาะกับการสแตนด์บายระยะยาว คุณสมบัติสำคัญของรุ่นปรับปรุงเฉพาะนี้คือความเป็นโมดูลาร์ โดยสำหรับหน่วยที่มีรุ่นปรับปรุง 10 ขึ้นไป สามารถเปลี่ยนเซลล์แบตเตอรี่ภายใน (หมายเลขชิ้นส่วน 3HAC5105-1) ได้แยกต่างหาก ช่วยยืดอายุการใช้งานของตัวเรือนโดยรวม หน่วยนี้เชื่อมต่อโดยตรงกับแบ็กเพลนของชุดควบคุม S4 และมีวงจรรวมสำหรับตรวจสอบระดับประจุและแจ้งเตือนล่วงหน้าผ่าน FlexPendant  3HAC5393-2 ผลิตขึ้นให้ทนต่อความผันผวนของอุณหภูมิและสภาพแวดล้อมที่มีการสั่นสะเทือนสูงซึ่งมักพบในตู้ควบคุมหุ่นยนต์อุตสาหกรรม เพื่อให้เคมีภัณฑ์พื้นฐานลิเทียมยังคงมีเสถียรภาพและพร้อมจ่ายไฟทันทีเมื่อไฟฟ้าหลักขัดข้อง

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยด้านเทคนิค

ควรเปลี่ยน 3HAC5393-2 บ่อยเพียงใดในเซลล์หุ่นยนต์ที่ใช้งานอยู่?

โดยทั่วไป ABB แนะนำให้เปลี่ยนหน่วยแบตเตอรี่ทุก 2-3 ปี ขึ้นอยู่กับความถี่ของรอบการตัด-จ่ายไฟ จำเป็นอย่างยิ่งที่จะต้องเปลี่ยนหน่วยก่อนที่แรงดันไฟฟ้าจะลดลงต่ำกว่าค่าขีดจำกัด เพื่อหลีกเลี่ยงการสูญเสียหน่วยความจำระบบของหุ่นยนต์

ฉันสามารถเปลี่ยนเซลล์ภายในของหน่วย DSQC 508 ใดก็ได้หรือไม่?

การเปลี่ยนเซลล์ภายในโดยใช้ชิ้นส่วน 3HAC5105-1 รองรับเฉพาะเมื่อหน่วย 3HAC5393-2 เป็นรุ่นปรับปรุง 10 ขึ้นไปเท่านั้น สำหรับรุ่นปรับปรุงเก่ากว่านั้น ต้องเปลี่ยนชุดหน่วยแบตเตอรี่ทั้งหมดเพื่อให้มั่นใจในความน่าเชื่อถือของวงจร

จะเกิดอะไรขึ้นหากแบตเตอรี่ขัดข้องขณะที่ชุดควบคุมปิดอยู่?

หากแบตเตอรี่ขัดข้องขณะอยู่ในสถานะปิดเครื่อง ตัวนับรอบการหมุนของทุกแกนจะสูญหาย เมื่อเริ่มระบบใหม่ หุ่นยนต์จะต้องดำเนินการ "อัปเดตตัวนับรอบการหมุน" ด้วยตนเอง หรือปรับเทียบใหม่ทั้งหมดโดยใช้เครื่องมือปรับเทียบ ซึ่งอาจทำให้หยุดทำงานหลายชั่วโมง

คู่มือวิศวกรรมและการติดตั้ง

• ขั้นตอนการเปลี่ยนขณะระบบทำงาน: เพื่อป้องกันข้อมูลสูญหาย ควรเปลี่ยนหน่วยแบตเตอรี่ขณะที่ชุดควบคุมเปิดอยู่ ON วิธีนี้ช่วยให้ระบบควบคุมยังคงได้รับพลังงานจากแหล่งจ่ายหลักระหว่างการเปลี่ยนแหล่งจ่ายสำรอง หากจำเป็นต้องปิดไฟ ตรวจสอบให้แน่ใจว่าดำเนินการเปลี่ยนเสร็จภายใน 15 นาที

• การจัดเก็บในสภาพแวดล้อมที่เหมาะสม: เนื่องจากหน่วยเหล่านี้ใช้เคมีภัณฑ์พื้นฐานลิเทียม ให้เก็บหน่วย 3HAC5393-2 สำรองไว้ในที่เย็นและแห้ง (ประมาณ 15-20 deg C) การจัดเก็บในอุณหภูมิสูงจะเร่งอัตราการคายประจุด้วยตนเองอย่างมาก ซึ่งอาจทำให้แบตเตอรี่สำรอง "ใหม่" มีแรงดันไฟฟ้าไม่เพียงพอเมื่อต้องนำมาเปลี่ยนฉุกเฉิน

• การปฏิบัติตามข้อกำหนดในการกำจัด: หน่วยนี้มีแบตเตอรี่อุตสาหกรรม ห้ามกำจัดรวมกับขยะทั่วไปไม่ว่ากรณีใด ต้องปฏิบัติตามข้อกำหนดด้านสิ่งแวดล้อมในท้องถิ่นสำหรับการรีไซเคิลชิ้นส่วนอุตสาหกรรมที่มีลิเทียม/นิกเกิล เพื่อให้เป็นไปตามมาตรฐานความปลอดภัยและสิ่งแวดล้อมสากล

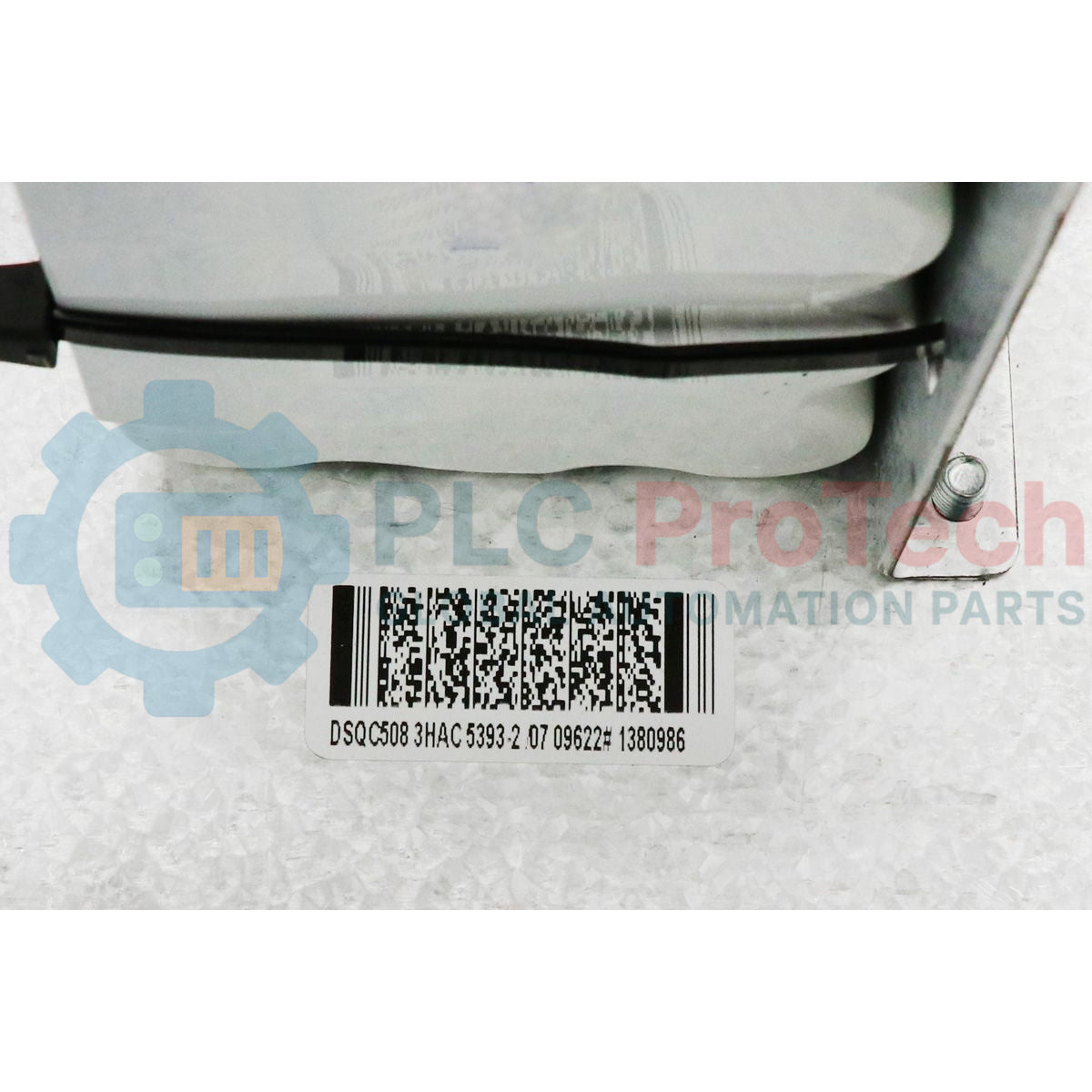

• การตรวจสอบรุ่นปรับปรุง: ก่อนติดตั้ง ให้ตรวจสอบหมายเลขรุ่นปรับปรุงที่พิมพ์อยู่บนฉลากของหน่วยเสมอ หากมีแผนจะเปลี่ยนเฉพาะเซลล์ในอนาคต ตรวจสอบให้แน่ใจว่าตัวเรือนระบุว่าเป็นรุ่นปรับปรุง 10 ขึ้นไป
