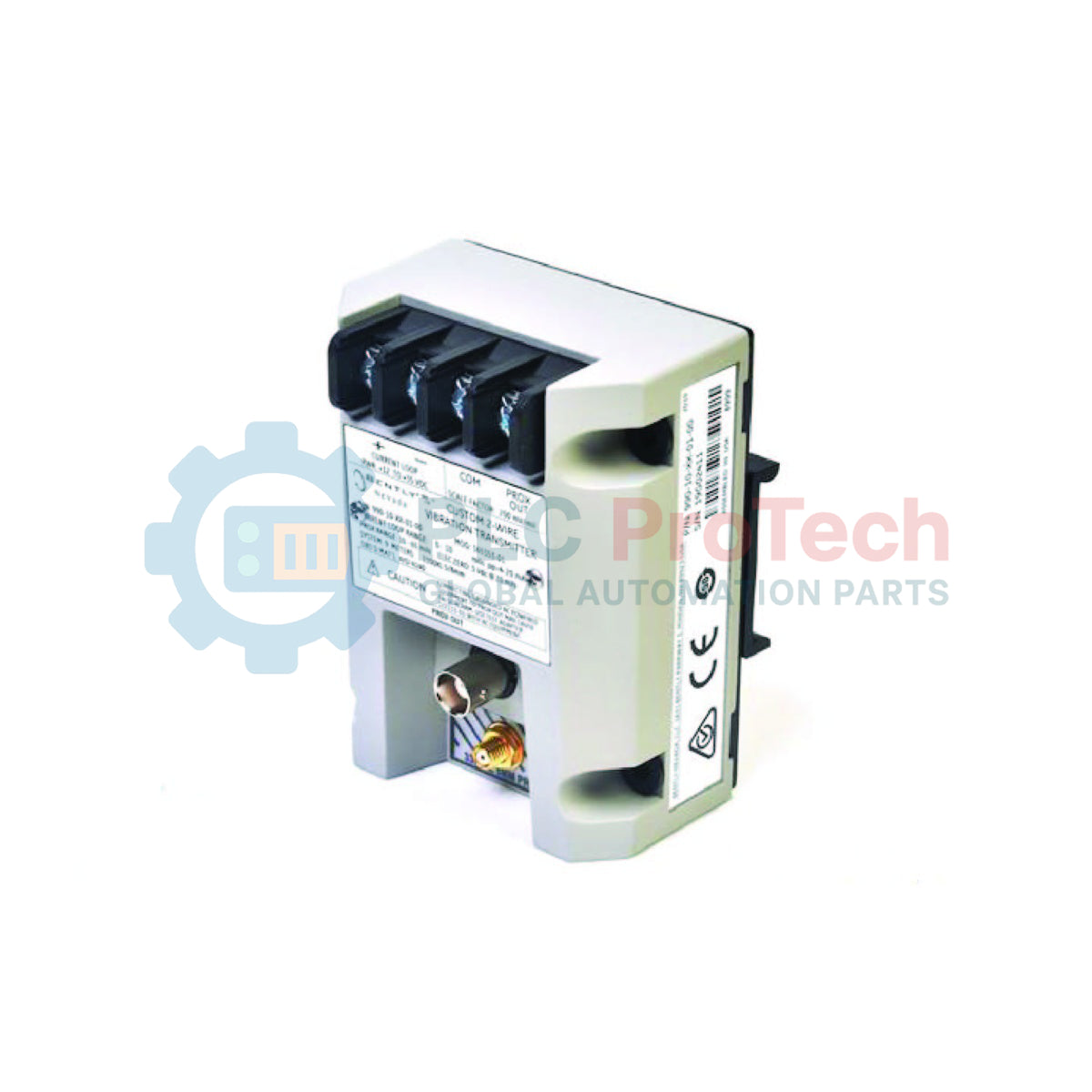

990-05-XX-01-CN MOD: 165335-10 | Bently Nevada | 990 เครื่องส่งสัญญาณการสั่นสะเทือน

SKU 990-05-XX-01-CN 165335-10

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Bently Nevada
  • Product No.: 990-05-XX-01-CN 165335-10
  • Origin สหรัฐอเมริกา
  • Product Type: เครื่องส่งสัญญาณการสั่นสะเทือน 990
  • Payment: T/T, Western Union
  • Weight: 0.43 kg
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

คำอธิบาย

990-05-XX-01-CN MOD: 165335-10 คือ ตัวส่งสัญญาณการสั่นสะเทือน 990 แบบสองสายที่ใช้พลังงานจากลูป ออกแบบโดย Bently Nevada (ธุรกิจของ Baker Hughes) เพื่อให้การปกป้องเครื่องจักรอย่างต่อเนื่องผ่านการเชื่อมต่อโดยตรงกับเครือข่ายควบคุมอุตสาหกรรม อุปกรณ์ที่ติดตั้งภาคสนามได้นี้รวมวงจรอิเล็กทรอนิกส์ปรับสภาพสัญญาณของเซนเซอร์พร็อกซิมิตีและตัวส่งสัญญาณไว้ในตัวเรือนขนาดกะทัดรัดเดียวกัน รองรับสัญญาณอินพุตจากโพรบพร็อกซิมิตีแบบกระแสไหลวน 3300 XL 8mm ที่ไม่สัมผัสชิ้นงานและสายต่อขยาย โดยประมวลผลการเปลี่ยนแปลงช่องว่างไมโครดิบความถี่สูงให้เป็นลูปกระแสแอนะล็อกเชิงเส้น 4 ถึง 20 mA ลูปกระแสต่อเนื่องนี้สามารถส่งตรงไปยังระบบควบคุมแบบกระจายมาตรฐาน (DCS) ตัวควบคุมลอจิกแบบโปรแกรมได้ (PLC) หรือเครื่องบันทึกข้อมูลกระบวนการ โดยไม่ต้องเพิ่มความซับซ้อนจากมอนิเตอร์ปกป้องเครื่องจักรแบบติดตั้งในแร็กแยกต่างหาก

การกำหนดค่านี้มีมาตราส่วนการวัดเต็มสเกลที่ปรับเทียบจากโรงงานเป็น 0–5 mils pp (0–125 um pp) โดยปรับให้เหมาะสำหรับติดตามแอมพลิจูดการสั่นสะเทือนในแนวรัศมีของเพลาบนเครื่องจักรหมุน ตัวตัวส่งสัญญาณติดตั้งคลิปยึดราง DIN ขนาดมาตรฐาน 35 mm เพื่อการติดตั้งแบบสแน็ปเข้าที่อย่างรวดเร็วและมั่นคงในตู้มาร์แชชัลลิงภาคสนามหรือตู้กล่องรวมสายเฉพาะที่ อุปกรณ์นี้ได้รับการรับรองด้วย ตัวเลือกการอนุมัติจากหน่วยงาน CN จึงเป็นไปตามกรอบความปลอดภัยระหว่างประเทศและระดับภูมิภาคที่เข้มงวด รวมถึงมาตรฐานพื้นที่อันตราย ATEX/IECEx และ Chinese NEPSI สำหรับโซนที่จัดประเภทไว้ ส่วนต่อท้ายเฉพาะ MOD: 165335-10 ระบุการปรับเปลี่ยนทางวิศวกรรมที่ควบคุมโดยโรงงาน ซึ่งให้การจับคู่ส่วนประกอบฮาร์ดแวร์อย่างแม่นยำหรือการปรับจูนตัวกรองภายในเฉพาะ เพื่อให้เหมาะกับตัวชี้วัดเครื่องจักรที่ได้รับการปรับปรุง โดยยังคงมีขนาดทางกายภาพเหมือนเดิม

คุณสมบัติ

  • การออกแบบแบบสองสายและใช้พลังงานจากลูป ซึ่งส่งสัญญาณแอนะล็อกแบบสัดส่วน 4 ถึง 20 mA ไปยังการ์ดระบบอัตโนมัติของ DCS หรือ PLC โดยตรง
  • มาตราส่วนเชิงเส้นที่ปรับเทียบมาตรฐาน 0–5 mils peak-to-peak (0–125 um peak-to-peak) สำหรับการวัดการเคลื่อนตัวของเพลาที่มีความแม่นยำสูง
  • คลิปติดตั้งราง DIN ขนาด 35 มม. สำหรับงานหนักในตัว ช่วยให้ติดตั้งบนรางตู้เทอร์มินัลมาตรฐานได้อย่างมั่นคงโดยไม่ต้องใช้เครื่องมือ
  • การรับรองโซนอันตรายแบบคู่ ซึ่งรวมมาตรฐาน ATEX/IECEx ระดับสากลเข้ากับเครื่องหมายความปลอดภัยอุตสาหกรรม NEPSI ของจีน
  • รหัสการปรับเปลี่ยนจากโรงงาน MOD: 165335-10 สำหรับการปรับแต่งวงจรเฉพาะทางและเสถียรภาพการทำงานตามการใช้งาน
  • ขั้วต่อไดนามิก BNC แบบแยกวงจรที่ติดตั้งด้านหน้า ให้รูปคลื่นแรงดันดิบที่ยังไม่ผ่านการปรับสภาพสำหรับตัวเก็บข้อมูลวินิจฉัยในพื้นที่
  • โพเทนชิออมิเตอร์ปรับศูนย์และสแปนแบบไม่โต้ตอบกัน ช่วยให้ตรวจสอบการปรับเทียบแยกจากกันได้อย่างราบรื่นภายใต้สภาวะภาคสนาม

การใช้งาน

  • การตรวจติดตามการสั่นสะเทือนของเพลาแนวรัศมีแบบอิสระบนแบริ่งฟิล์มของไหลของเครื่องอัดอากาศแบบหอยโข่งอุตสาหกรรมและเทอร์โบแฟน
  • การผสานรวมลูปป้องกันสินทรัพย์โดยตรงสำหรับมอเตอร์ไฟฟ้าขนาดกลางของระบบประกอบ และปั๊มหอยโข่งความเร็วสูง
  • การตรวจติดตามสภาพเครื่องจักรแบบกระจายภายในสถานีขนส่งน้ำมันและก๊าซระยะไกล หรือปั๊มน้ำสาธารณูปโภค

รายละเอียดโครงสร้างสตริงตัวเลือก

ช่องรหัสตัวเลือก ค่าตัวเลือกที่เลือก รายละเอียดทางเทคนิค
หมายเลขรุ่น 990 ตระกูลผลิตภัณฑ์เครื่องส่งสัญญาณการสั่นสะเทือน 990
A: ตัวเลือกเต็มสเกล -05 สเกลการวัด 0–5 มิลแบบพีกทูพีก (0–125 ไมโครเมตรแบบพีกทูพีก)
B: ตัวเลือกความยาวระบบ -XX ความยาวลูประบบที่กำหนดค่าได้ (ตรงกับการออกแบบโพรบ/สายเคเบิล)
C: ตัวเลือกการติดตั้ง -01 คลิปติดตั้งราง DIN ขนาด 35 มม. ติดตั้งมาจากโรงงาน
D: การรับรองจากหน่วยงาน -CN การรับรองพื้นที่อันตรายแบบรวม ATEX/IECEx และ NEPSI ของจีน
รหัสการปรับเปลี่ยน MOD: 165335-10 รหัสการปรับเปลี่ยนการกำหนดค่าฮาร์ดแวร์เฉพาะจากโรงงาน

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ รายละเอียด
ผู้ผลิต Bently Nevada (Baker Hughes)
การระบุหมายเลขชิ้นส่วน 990-05-XX-01-CN MOD: 165335-10
ประเภทผลิตภัณฑ์ เครื่องส่งสัญญาณการสั่นสะเทือนแบบพร็อกซิมิตีสองสาย
การปรับเทียบเชิงเส้นเต็มสเกล การกระจัดจาก 0 ถึง 5 มิล pp (0 ถึง 125 ไมโครเมตร pp) แบบพีกทูพีก
การส่งสัญญาณผ่านลูปเอาต์พุต ลูปกระแส 4 ถึง 20 mAdc แบบแปรผันตามสัดส่วน
ตัวคูณสเกลเอาต์พุตแบบบัฟเฟอร์ ค่าปกติ 7.87 โวลต์/มม. (200 มิลลิโวลต์/มิล) ซึ่งสอดคล้องกับแรงดันช่องว่างของโพรบดิบ
อิมพีแดนซ์เอาต์พุตแบบบัฟเฟอร์ 10 กิโลโอห์มตามค่าปกติ (ป้องกันความขัดข้องจากการลัดวงจรต่อเนื่อง)
ช่วงแรงดันไฟเลี้ยง ต้องใช้แหล่งจ่ายไฟลูป +12 Vdc ถึง +35 Vdc ที่จุดเชื่อมต่อขั้วต่อ
ความเข้ากันได้ของแกนทรานสดิวเซอร์ ปรับเทียบสำหรับลูปโพรบวัดระยะใกล้มาตรฐาน 3300 XL 8mm และสายต่อ
ความจุบล็อกสายไฟภาคสนาม แถบขั้วต่อรองรับพื้นที่หน้าตัดสายไฟสูงสุด 1.5 ตารางมิลลิเมตร (16 ถึง 24 AWG)
วัสดุโครงสร้างตัวเรือน โครงสร้างตัวเรือนโพลีคาร์บอเนตพร้อมแผ่นฐานอะลูมิเนียมในตัว
น้ำหนักส่วนประกอบสุทธิ 0.43 kg (0.9 lbm)
น้ำหนักจัดส่งรวม 1.50 kg (3.3 lbm)
ขีดจำกัดอุณหภูมิการทำงาน -35 degC ถึง +85 degC
ขีดจำกัดอุณหภูมิการจัดเก็บ -51 degC ถึง +100 degC
ดัชนีความชื้นสัมพัทธ์ ข้อจำกัดบรรยากาศ: ความชื้นสัมพัทธ์สูงสุด 95% โดยไม่เกิดการควบแน่น

การเชื่อมต่อ/อินเทอร์เฟซ

องค์ประกอบอินเทอร์เฟซ การกำหนดฟังก์ชัน
พอร์ตโคแอกเชียล PROBE จุดต่อโคแอกเชียลขนาดเล็กสำหรับรับสายต่อทรานสดิวเซอร์ขาเข้า
ขั้ว + (SIG) จุดต่อวงจรกระแสขั้วบวกสำหรับรับอินพุตแหล่งจ่ายไฟลูป +12 ถึง +35 Vdc
ขั้ว - (COM) จุดต่อวงจรกระแสขั้วลบสำหรับส่งสัญญาณการวัด 4 ถึง 20 mA ที่ผ่านการควบคุมกลับ
พอร์ต BUF BNC ช่อง BNC ด้านหน้าแบบแยกวงจรไฟฟ้า ให้คลื่นแรงดันไฟฟ้าจากเซนเซอร์ที่ยังไม่ผ่านการปรับสภาพ

แนวทางการติดตั้ง

  • การติดตั้งบนราง DIN: จัดตำแหน่งตัวเรือนเครื่องส่งสัญญาณให้อยู่เหนือราง DIN มาตรฐานขนาด 35 มม. โดยตรง กดลงอย่างแน่นหนาจนคลิปพลาสติกในตัวดีดล็อกเข้ากับขอบรางอย่างแน่นสนิท
  • การแยกเฟรมแชสซี: ตรวจสอบให้ระนาบกราวด์ภายในยังคงแยกออกจากแนวท่อร้อยสายไฟฟ้าเปลือย แผ่นหลังของเครื่องส่งสัญญาณต้องแยกออกจากเฟรมแร็กโครงสร้าง เพื่อกำจัดกราวด์ลูปแรงดันต่ำ
  • การตรวจสอบความยาวระบบ: ตรวจสอบว่าตัวเลือกความยาวระบบ (Option -XX) ตรงกับความยาวทางกายภาพรวมของโพรบ 3300 XL 8mm และสายต่อที่เชื่อมต่อกันอย่างแม่นยำ เพื่อรักษาสเกลที่ถูกต้อง
  • การตรวจวินิจฉัยสัญญาณไดนามิก: ใช้ขั้วต่อ BNC แบบโคแอกเชียลด้านหน้าเพื่อเชื่อมต่อกับเครื่องวิเคราะห์สัญญาณภายในพื้นที่ พอร์ตบัฟเฟอร์นี้ให้คลื่นแรงดันไฟฟ้าดิบ (200 mV/mil) โดยไม่เปลี่ยนแปลงการติดตามลูปควบคุม 4-20 mA หลัก
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
โมดูล 990-05-XX-01-CN MOD: 165335-10 ทำงานอย่างไรกับลูป 4-20 mA เมื่อเกิดภาวะ «Probe NOT OK»
เมื่อเครื่องส่งสัญญาณตรวจพบความขัดข้องของฮาร์ดแวร์ เช่น สายโพรบขาด สายต่อขยายลัดวงจร หรือช่องว่างเซนเซอร์เกินช่วงเชิงเส้นที่ปรับเทียบไว้ ระบบวินิจฉัยภายในจะเข้าควบคุมเอาต์พุตการสั่นสะเทือน โดยจำกัดกระแสในลูปให้อยู่ที่สถานะความขัดข้องเฉพาะ (โดยทั่วไปต่ำกว่า 3.6 mA) ทำให้ DCS หรือ PLC ของระบบโฮสต์ตรวจพบความขัดข้องของเซนเซอร์ได้ทันที แทนที่จะเข้าใจผิดว่าช่องสัญญาณดับคือการสั่นสะเทือนเป็นศูนย์
ความต้านทานลูปสูงสุดที่อนุญาตสำหรับเครื่องส่งสัญญาณนี้ เมื่อใช้แหล่งจ่ายมาตรฐาน +24 Vdc คือเท่าใด
ความต้านทานลูปสูงสุดถูกกำหนดโดยแรงดันไฟฟ้าขั้นต่ำที่เครื่องส่งสัญญาณต้องใช้ในการทำงาน ซึ่งอยู่ที่ 12 Vdc สำหรับลูปที่ใช้แหล่งจ่าย +24 Vdc แรงดันตกคร่อมสูงสุดที่ยอมให้เกิดขึ้นในสายไฟภาคสนามและแบริเออร์นิรภัยคือ 12 V (24V - 12V) เมื่อพิจารณาจากกระแสลูปขัดข้องสูงสุด 22 mA ความต้านทานลูปรวมสูงสุดที่อนุญาตคำนวณได้จาก R = V / I = 12V / 0.022A ซึ่งเท่ากับประมาณ 545 โอห์ม หากเกินค่าความต้านทานนี้ เอาต์พุตของเครื่องส่งสัญญาณจะเริ่มจำกัดค่าก่อนถึงกำหนดที่แอมพลิจูดการสั่นสะเทือนสูง
การเชื่อมต่อเครื่องวิเคราะห์สัญญาณไดนามิกเข้ากับพอร์ต BNC «BUF» ด้านหน้าจะทำให้ลูปควบคุม 4-20 mA ตกหรือผันผวนหรือไม่
ไม่ พอร์ตเอาต์พุตบัฟเฟอร์ BNC ที่แผงด้านหน้าแยกออกจากวงจรลูปกระแส 4 ถึง 20 mA หลักโดยสิ้นเชิง วิศวกรภาคสนามสามารถเสียบเครื่องเก็บข้อมูลไดนามิกหรือออสซิลโลสโคปได้ทุกเมื่อเพื่อแก้ไขปัญหา โดยไม่ทำให้ความแม่นยำของสัญญาณลดลงหรือเสี่ยงต่อการทริปเครื่องจักรโดยไม่ตั้งใจ
วัตถุประสงค์ทางวิศวกรรมของตัวควบคุมซีโร่และสแปนแบบไม่โต้ตอบกันเมื่อใช้งานในภาคสนามคืออะไร
แม้เครื่องส่งสัญญาณจะได้รับการปรับเทียบล่วงหน้าจากโรงงานกับชิ้นงานเป้าหมายเหล็ก AISI 4140 แล้ว แต่ตัวแปรเล็กน้อยในภาคสนาม เช่น โลหะวิทยาเฉพาะของชิ้นงานเป้าหมาย ความโค้งของเพลา หรือสายไฟภาคสนามที่ยาวเป็นพิเศษ อาจทำให้เกิดออฟเซ็ตเล็กน้อยได้ โพเทนชิออมิเตอร์ซีโร่และสแปนแบบไม่โต้ตอบกันช่วยให้ช่างเทคนิคภาคสนามปรับกระแสเอาต์พุตพื้นฐาน 4 mA และเอาต์พุตเต็มสเกล 20 mA ให้ตรงกับเรขาคณิตเชิงกลที่แม่นยำของอุปกรณ์ โดยไม่เปลี่ยนแปลงเส้นโค้งความเป็นเชิงเส้นพื้นฐาน
