ABB

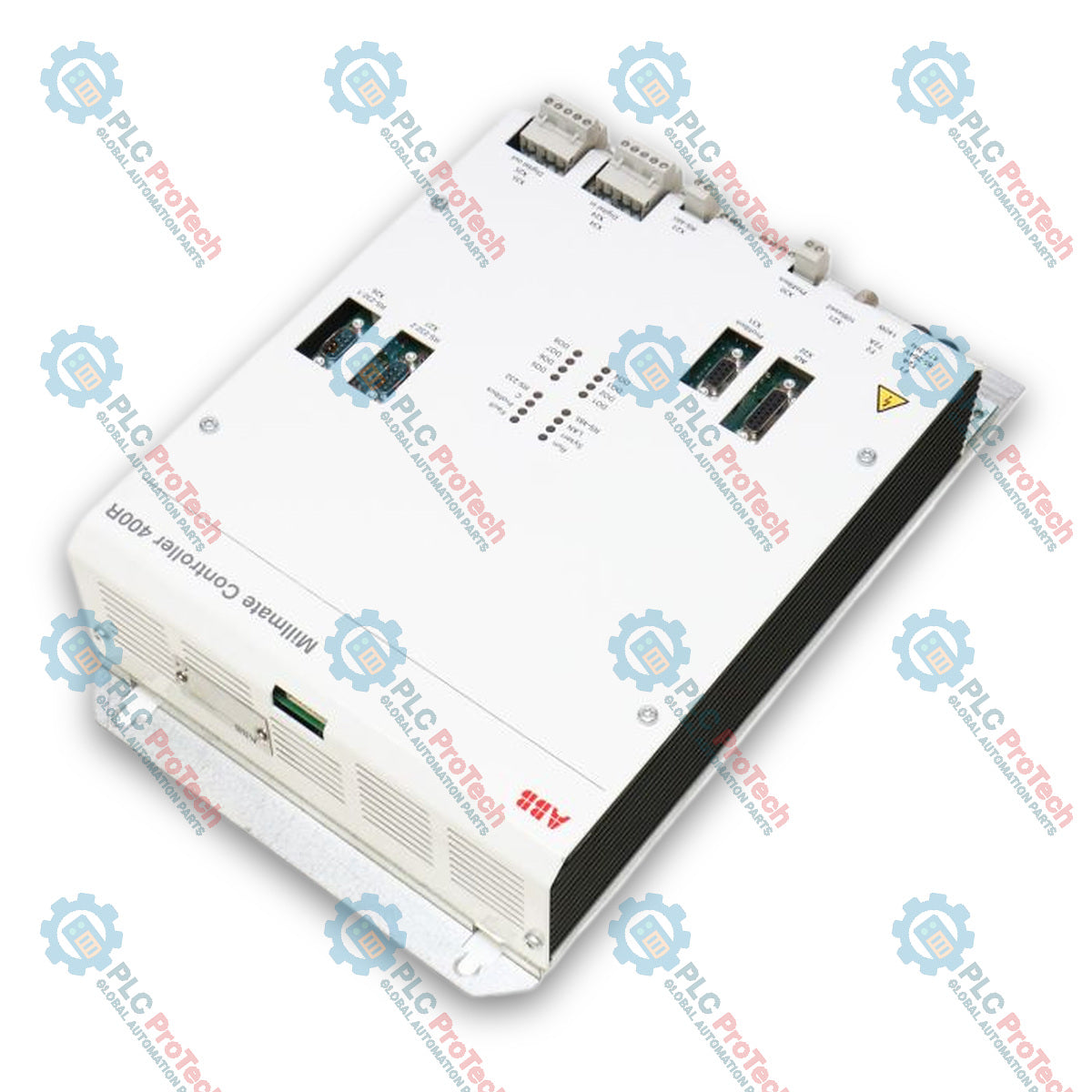

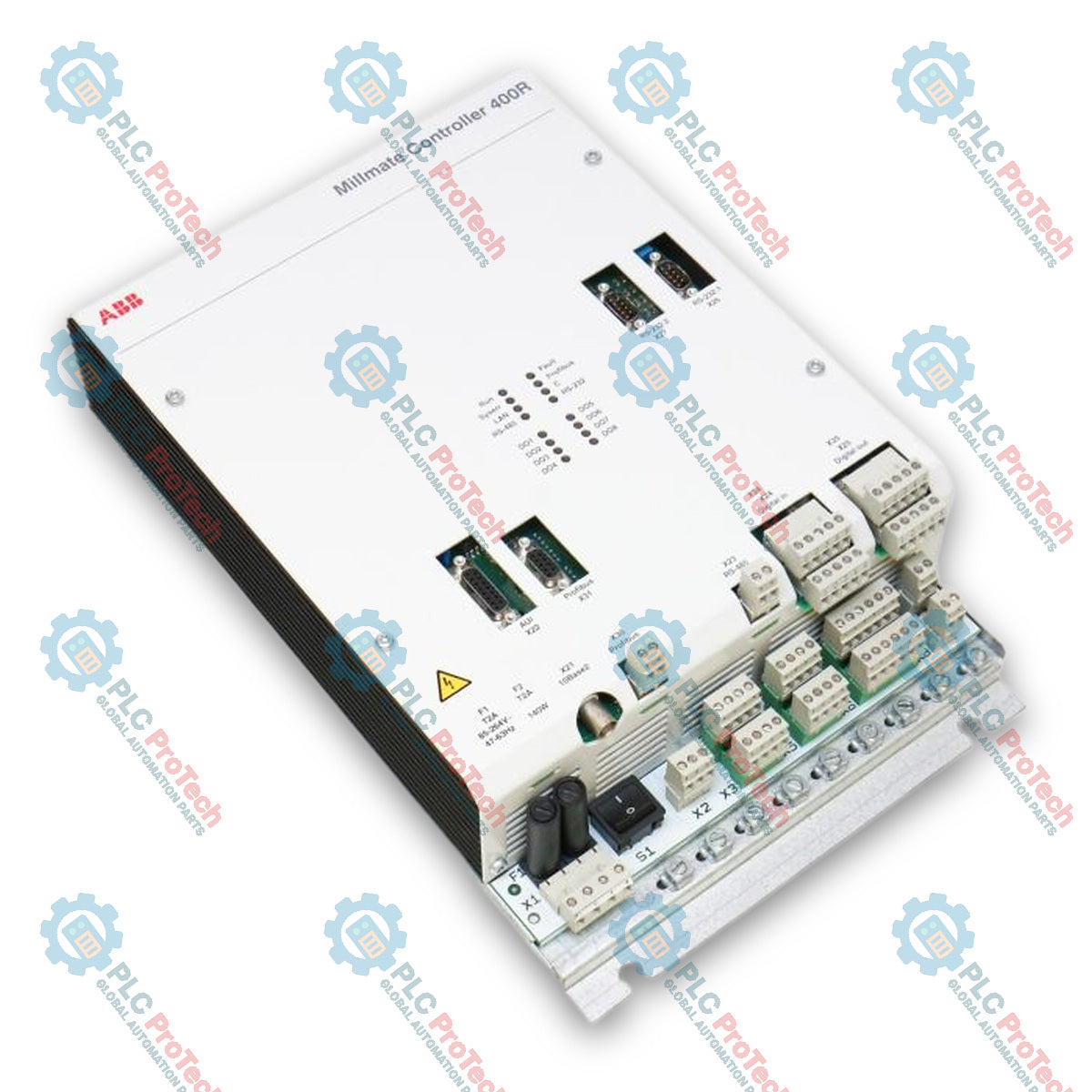

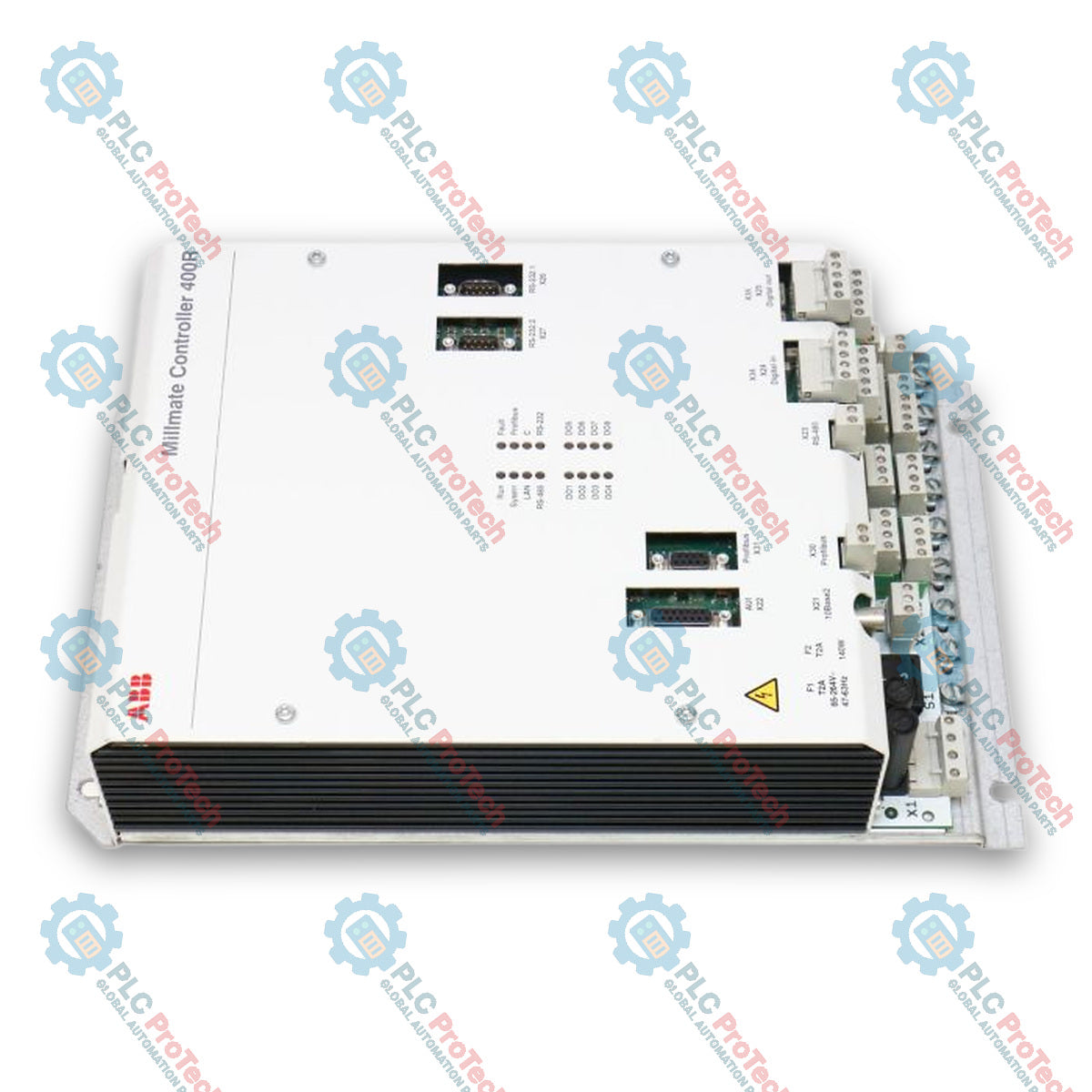

ABB 3BSE024388R1 PFXA 401 ชุดควบคุม

SKU 3BSE024388R1 PFXA401

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 3BSE024388R1 PFXA401
Origin สหรัฐอเมริกา, สวีเดน
Product Type: ชุดควบคุม
Barcode: 85389091
Payment: T/T, Western Union
Weight: 5.0 kg
Shipping port: Xiamen
Warranty: 12 months

Product Description

คำอธิบาย

ABB 3BSE024388R1 PFXA 401 คือชุดควบคุมที่ใช้ในระบบวัดแรง วัดแรงตึงแถบวัสดุ และวัดตำแหน่งแถบวัสดุของ ABB

PFXA 401 มีอินพุตแอนะล็อกสองช่องและรองรับการชดเชยมุมสำหรับโหลดเซลล์ ABB ที่เข้ากันได้ เอกสารของ ABB ระบุว่ารองรับโหลดเซลล์ QGPR 102/104 สูงสุด 2 MN และโหลดเซลล์ PFBL 101/141 สูงสุด 2 x 400 kN

ชุดควบคุมนี้ยังสามารถเชื่อมต่อกับเซ็นเซอร์ขอบ PMSG 123 หรือ PMSG 125 จำนวนสองตัวได้ ทำให้ PFXA 401 สามารถใช้งานในแอปพลิเคชันสำหรับวัดความกว้างและตำแหน่งแถบวัสดุ รวมถึงระบบวัดแรงและแรงตึง

ชุดอุปกรณ์นี้มีขั้วต่อเฉพาะสำหรับไฟหลัก การซิงโครไนซ์ เอาต์พุตแอนะล็อก สัญญาณดิจิทัล และการเชื่อมต่อเซ็นเซอร์ นอกจากนี้ ระเบียนผลิตภัณฑ์ของ ABB ยังระบุแบตเตอรี่ลิเธียมภายในและฟิวส์ 2 A, 250 V

คุณสมบัติ

ชุดควบคุม ABB PFXA 401
รหัสผลิตภัณฑ์ 3BSE024388R1
อินพุตแอนะล็อกสองช่อง
การชดเชยมุมสำหรับการกำหนดค่าโหลดเซลล์ที่รองรับ
รองรับโหลดเซลล์ QGPR 102/104 สูงสุด 2 MN
รองรับโหลดเซลล์ PFBL 101/141 สูงสุด 2 x 400 kN
รองรับการเชื่อมต่อเซ็นเซอร์ขอบ PMSG 123 หรือ PMSG 125 จำนวนสองตัว
การเชื่อมต่อเอาต์พุตแอนะล็อกเฉพาะ
การเชื่อมต่อสัญญาณดิจิทัลเฉพาะ
ขั้วต่อไฟหลักและการซิงโครไนซ์
แบตเตอรี่ลิเธียมแบบเปลี่ยนได้ที่ ABB ระบุ
ฟิวส์ 2 A, 250 V ที่ ABB ระบุ
ใช้ในระบบวัดแรง แรงตึง และตำแหน่งแถบวัสดุของ ABB

การใช้งาน

การวัดแรงตึงของแถบวัสดุและเว็บ
การวัดแรงกดลูกรีด
การวัดความกว้างและตำแหน่งแถบวัสดุ
การประมวลผลสัญญาณโหลดเซลล์
การเชื่อมต่อเซ็นเซอร์ขอบ
อุปกรณ์อิเล็กทรอนิกส์ ABB PFXA401 สำหรับการบำรุงรักษา
การเปลี่ยนชุดควบคุมเดิม 3BSE024388R1

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
รหัสผลิตภัณฑ์	3BSE024388R1
รหัสประเภท	PFXA 401
ประเภทผลิตภัณฑ์	ชุดควบคุม
อินพุตแอนะล็อก	2
ความเข้ากันได้กับโหลดเซลล์ QGPR	QGPR 102 / 104
โหลด QGPR สูงสุด	2 MN
ความเข้ากันได้ของโหลดเซลล์ PFBL	PFBL 101 / 141
การกำหนดค่า PFBL สูงสุด	2 x 400 kN
ความเข้ากันได้ของเซ็นเซอร์ตรวจจับขอบ	PMSG 123 / 125
เซ็นเซอร์ตรวจจับขอบที่รองรับ	2
แบตเตอรี่ลิเธียม	3BSC790006R1
ฟิวส์	2 A, 250 V
หมายเลขชิ้นส่วนฟิวส์	3BSC770029R17
น้ำหนักสุทธิของผลิตภัณฑ์	5 kg
น้ำหนักรวม	5 kg
ปริมาตรรวม	8 dm3
หมายเลขพิกัดศุลกากร	85389091
ประเภทชิ้นส่วน	ใหม่

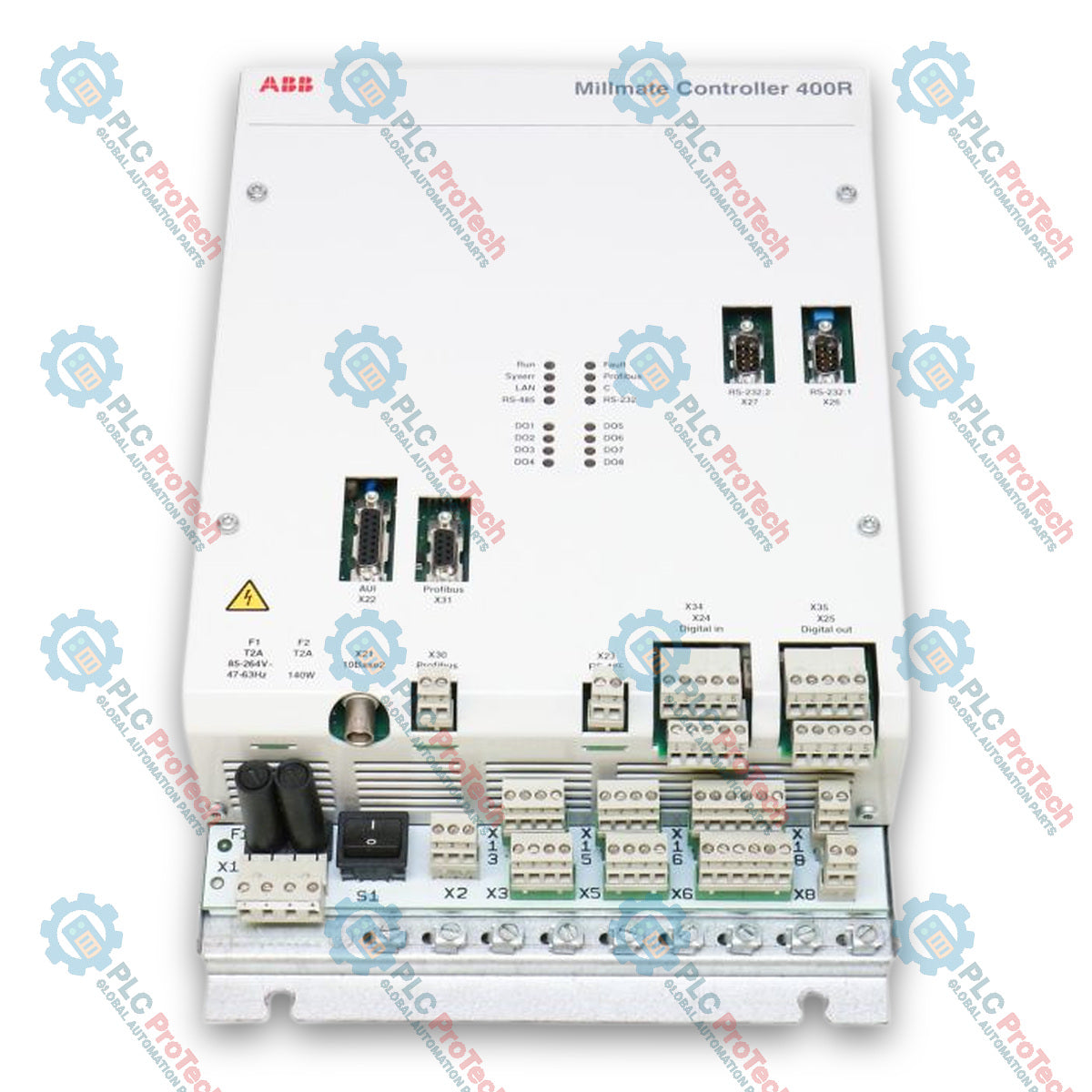

การเชื่อมต่อ / อินเทอร์เฟซ

อินเทอร์เฟซ	ฟังก์ชัน
X1	ขั้วต่อไฟเมนแบบถอดแยกได้ 4 ขั้ว
X2	ขั้วต่อซิงค์แบบถอดแยกได้ 3 ขั้ว
X3 / X13 / X5 / X15	ขั้วต่อแบบถอดแยกได้ 4 ขั้ว
X8 / X18 / X23 / X30	ขั้วต่อแบบถอดแยกได้ 2 ขั้ว
X6 / X16	ขั้วต่อเอาต์พุตแอนะล็อกแบบถอดแยกได้ 6 ขั้ว
X24 / X25 / X34 / X35	ขั้วต่อสัญญาณดิจิทัลแบบถอดแยกได้ 5 ขั้ว

ข้อมูลอ้างอิงส่วนประกอบ

ส่วนประกอบ	เอกสารอ้างอิง ABB
แบตเตอรี่ลิเธียม	3BSC790006R1
ฟิวส์	3BSC770029R17
ขั้วต่อ X1	2664197-4
ขั้วต่อ X2	2664177-3
ขั้วต่อ X3 / X13 / X5 / X15	2664177-4
ขั้วต่อ X8 / X18 / X23 / X30	2664177-2
ขั้วต่อเอาต์พุตแอนะล็อก X6 / X16	2662177-6
ขั้วต่อสัญญาณดิจิทัล X24 / X25 / X34 / X35	2664163-5

การติดตั้งและการเริ่มใช้งาน

ตรวจสอบข้อมูลระบุ 3BSE024388R1 / PFXA 401 ให้ครบถ้วนก่อนเปลี่ยนทดแทน
บันทึกการกำหนดขั้วต่อเดิมก่อนถอดยูนิตที่ติดตั้งอยู่
ยืนยันประเภทโหลดเซลล์ที่เชื่อมต่อและช่วงการวัด
ตรวจสอบว่าระบบเดิมใช้เซ็นเซอร์ QGPR, PFBL หรือ PMSG หรือไม่
คงการเดินสายเอาต์พุตแอนะล็อกและสัญญาณดิจิทัลไว้ระหว่างการเปลี่ยนทดแทน
ตรวจสอบสภาพแบตเตอรี่และฟิวส์ก่อนเริ่มใช้งาน
ยืนยันค่าที่อ่านได้จากเซ็นเซอร์และการชดเชยมุมหลังการติดตั้ง
ตรวจสอบฟังก์ชันการวัดแรงดึง แรง หรือ ตำแหน่งแถบวัสดุที่เกี่ยวข้องก่อนการทำงานตามปกติ

หมายเหตุการเปลี่ยนทดแทน

ตรงกันทั้งรหัสผลิตภัณฑ์ 3BSE024388R1 และรหัสประเภท PFXA 401
ยืนยันโหลดเซลล์และเซ็นเซอร์ตรวจจับขอบที่ติดตั้งอยู่ก่อนเปลี่ยนทดแทน
คงการตั้งค่าการวัดและการชดเชยที่มีอยู่ตามความเหมาะสม
อย่าสันนิษฐานการกำหนดขั้วต่อใด ๆ นอกเหนือจากที่ระบุไว้อย่างชัดเจนในเอกสารของ ABB

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

What is the ABB 3BSE024388R1 PFXA 401?

The ABB 3BSE024388R1 PFXA 401 is a control unit used in ABB force measurement, strip tension, and strip width or position measurement systems.

Which load cells are compatible with the ABB PFXA 401?

The ABB 3BSE024388R1 PFXA 401 is documented for QGPR 102/104 load cells up to 2 MN and PFBL 101/141 load cells up to 2 x 400 kN.

Can the PFXA 401 connect to ABB edge sensors?

The ABB 3BSE024388R1 PFXA 401 supports two PMSG 123 or PMSG 125 edge sensors for applicable strip width and position measurement systems.

How many analog inputs does the ABB PFXA 401 provide?

The ABB 3BSE024388R1 PFXA 401 provides two analog inputs and includes dedicated analog output and digital signal terminal connections.

Which battery and fuse are used in the ABB PFXA 401?

The ABB 3BSE024388R1 PFXA 401 product record identifies lithium battery 3BSC790006R1 and a 2 A, 250 V fuse with part number 3BSC770029R17.

What should be checked before replacing an ABB PFXA 401?

The ABB 3BSE024388R1 PFXA 401 replacement should preserve existing terminal wiring, sensor type, load-cell range, angle compensation, and measurement settings.
