ABB

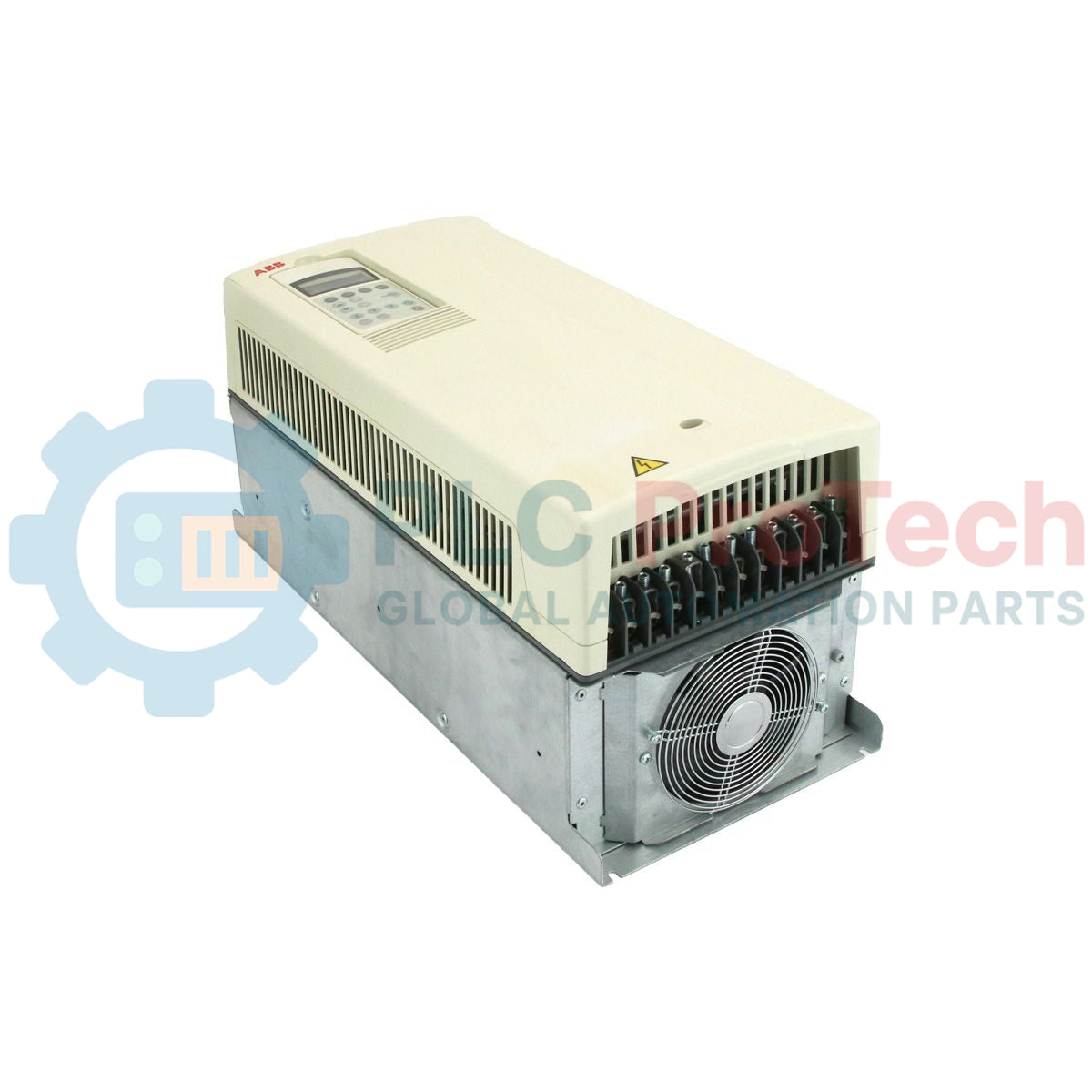

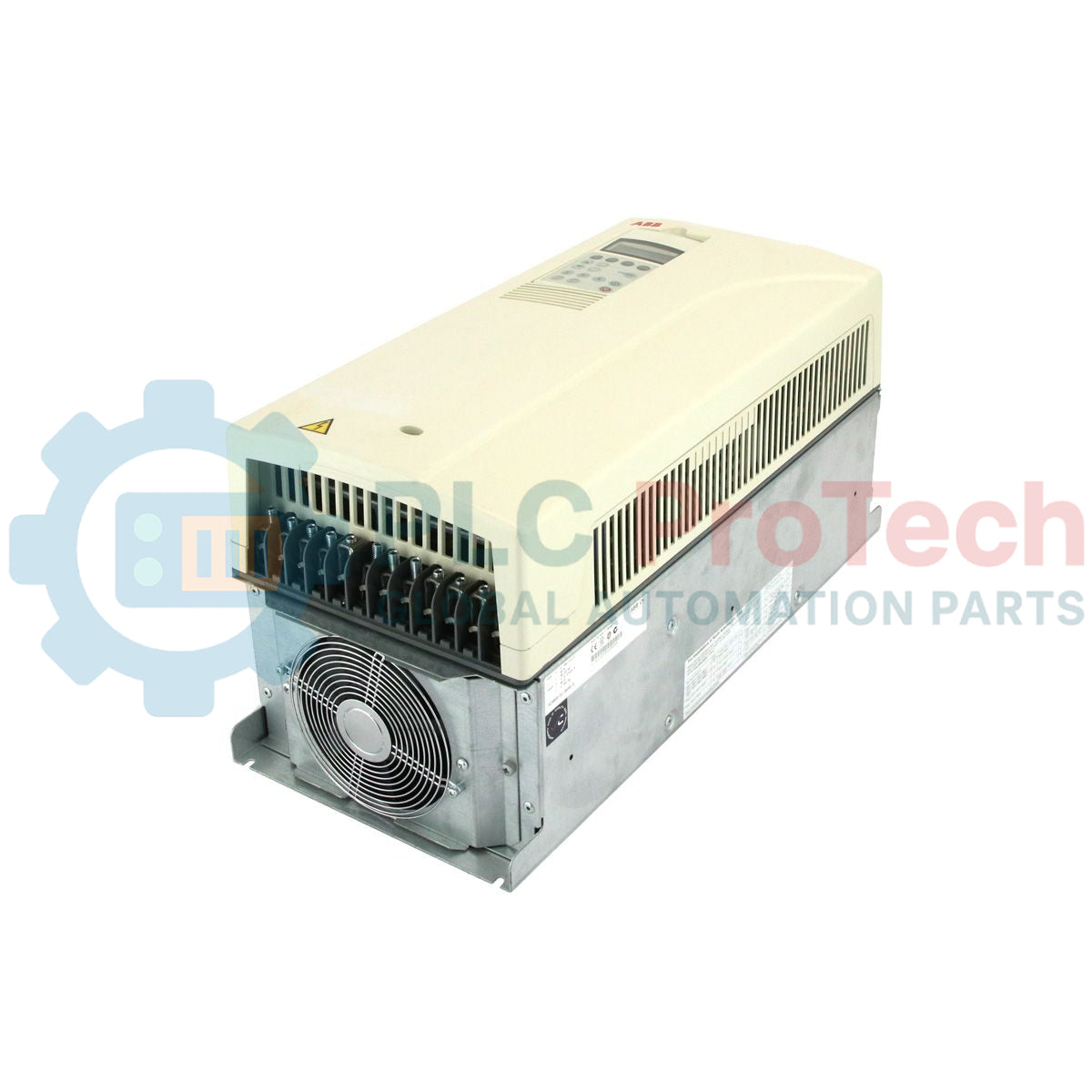

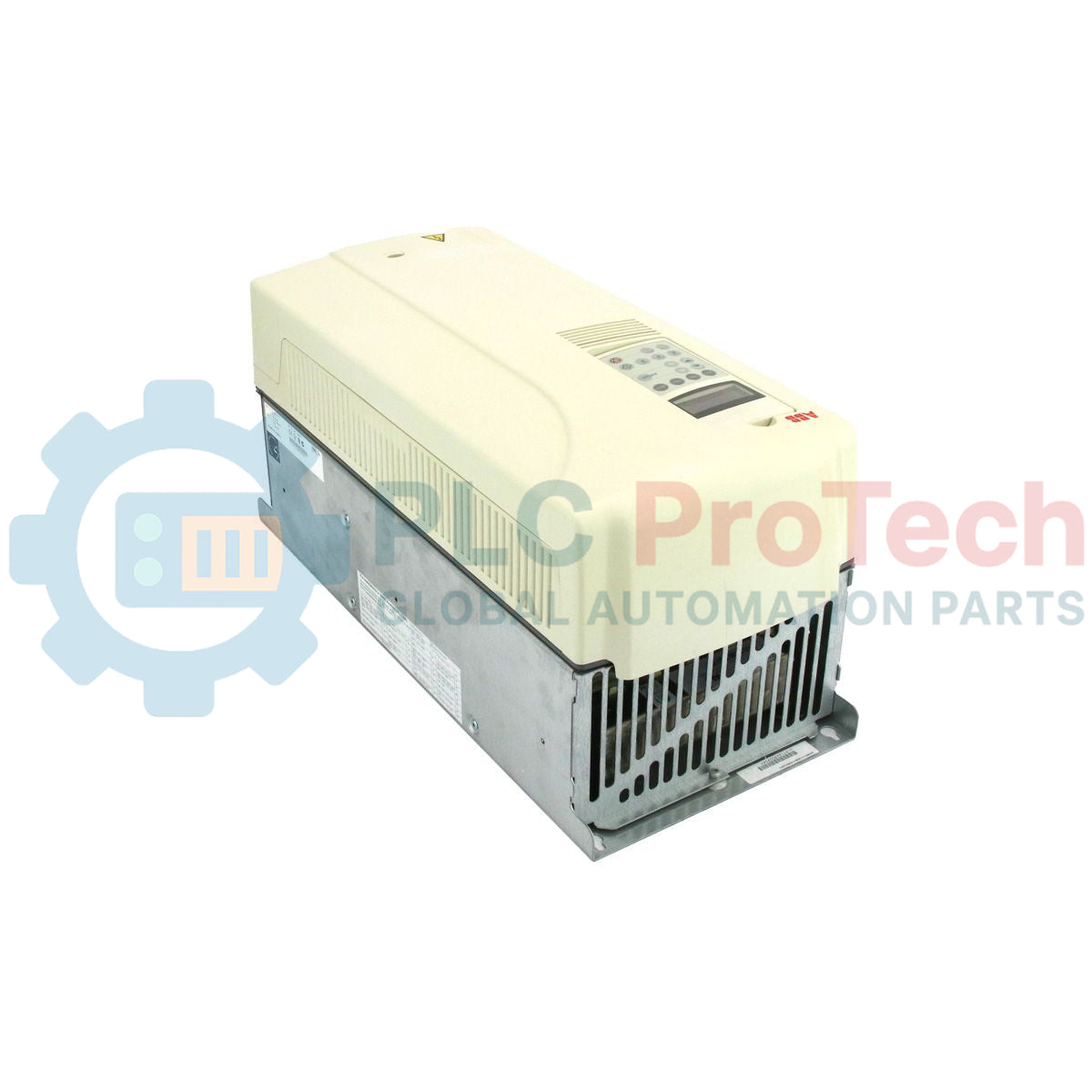

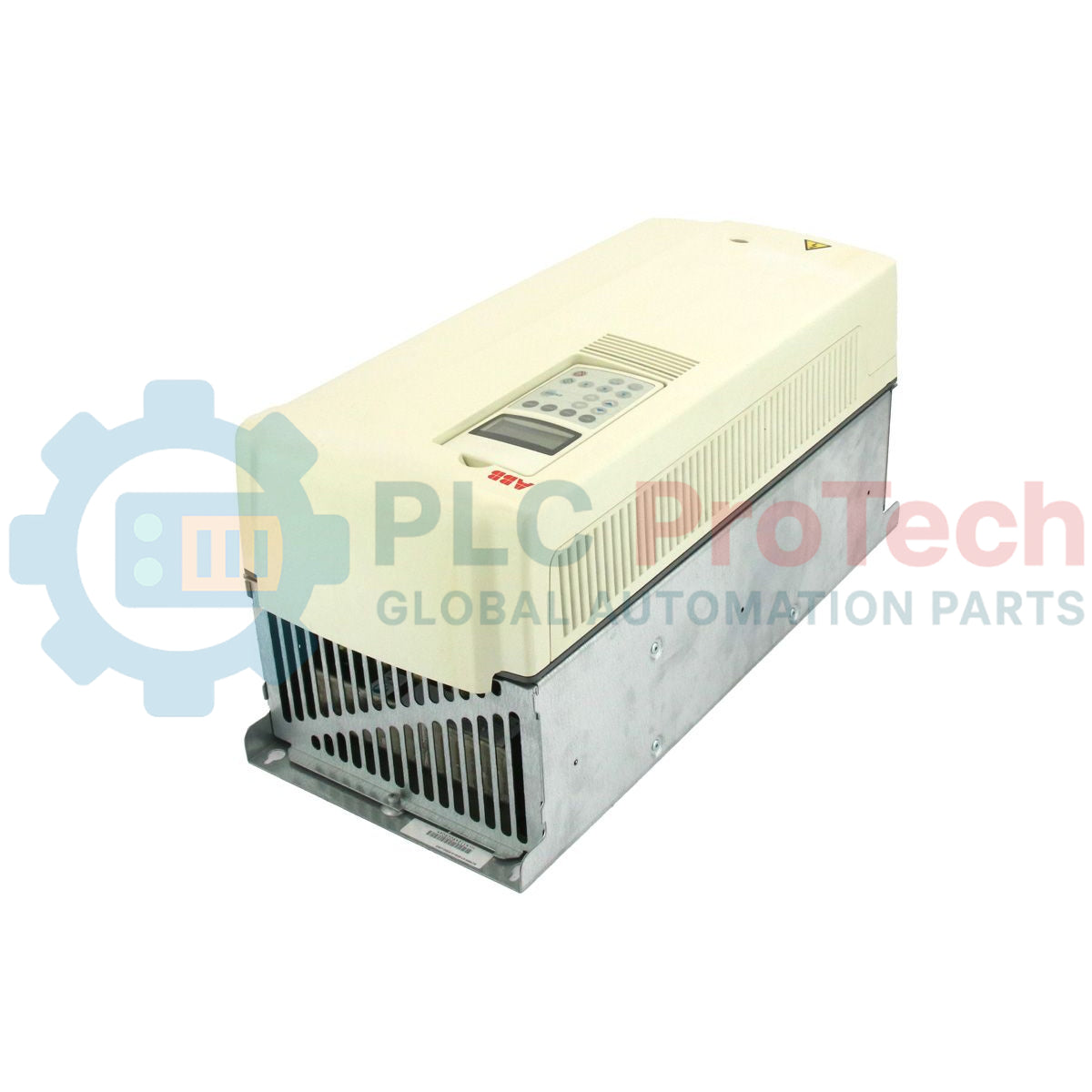

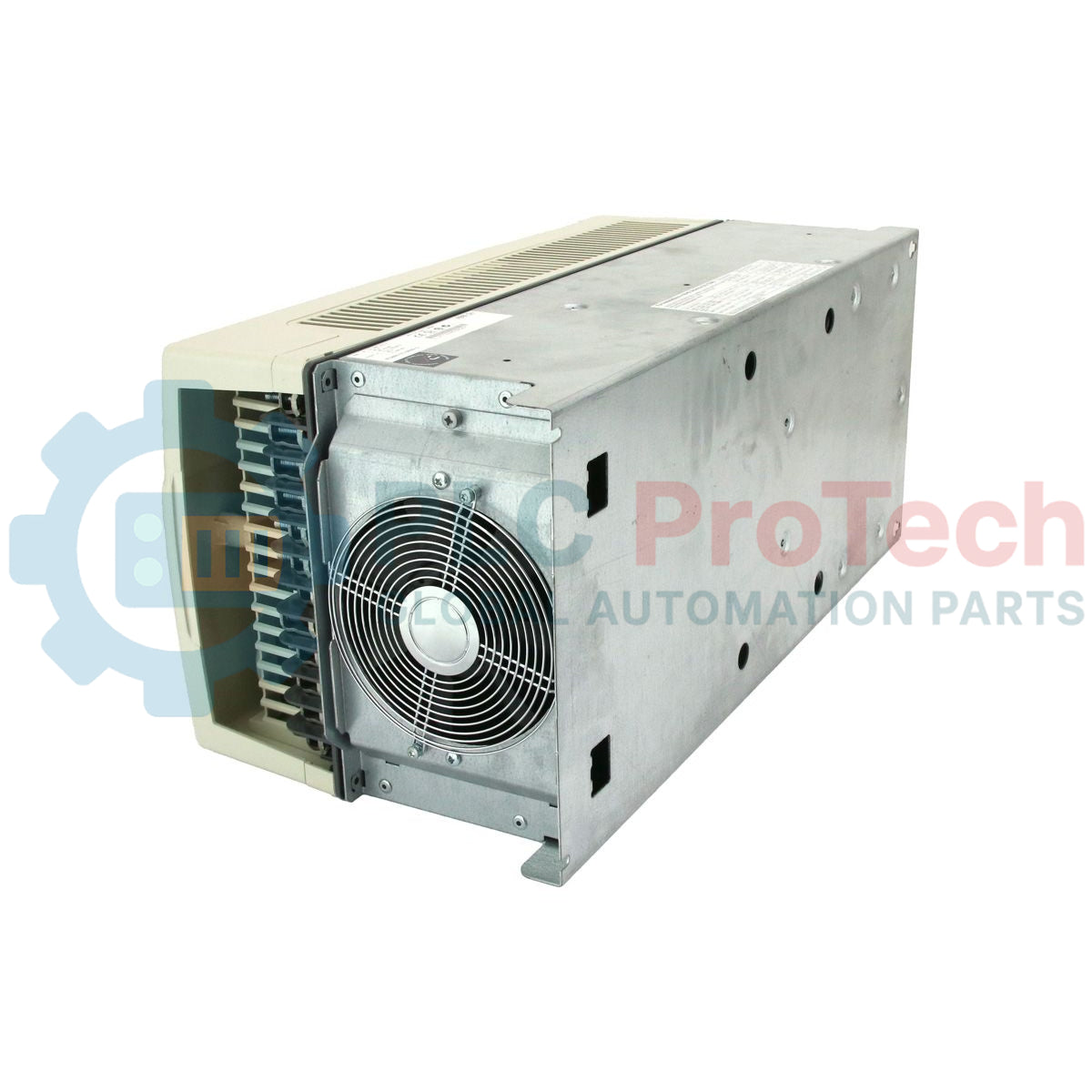

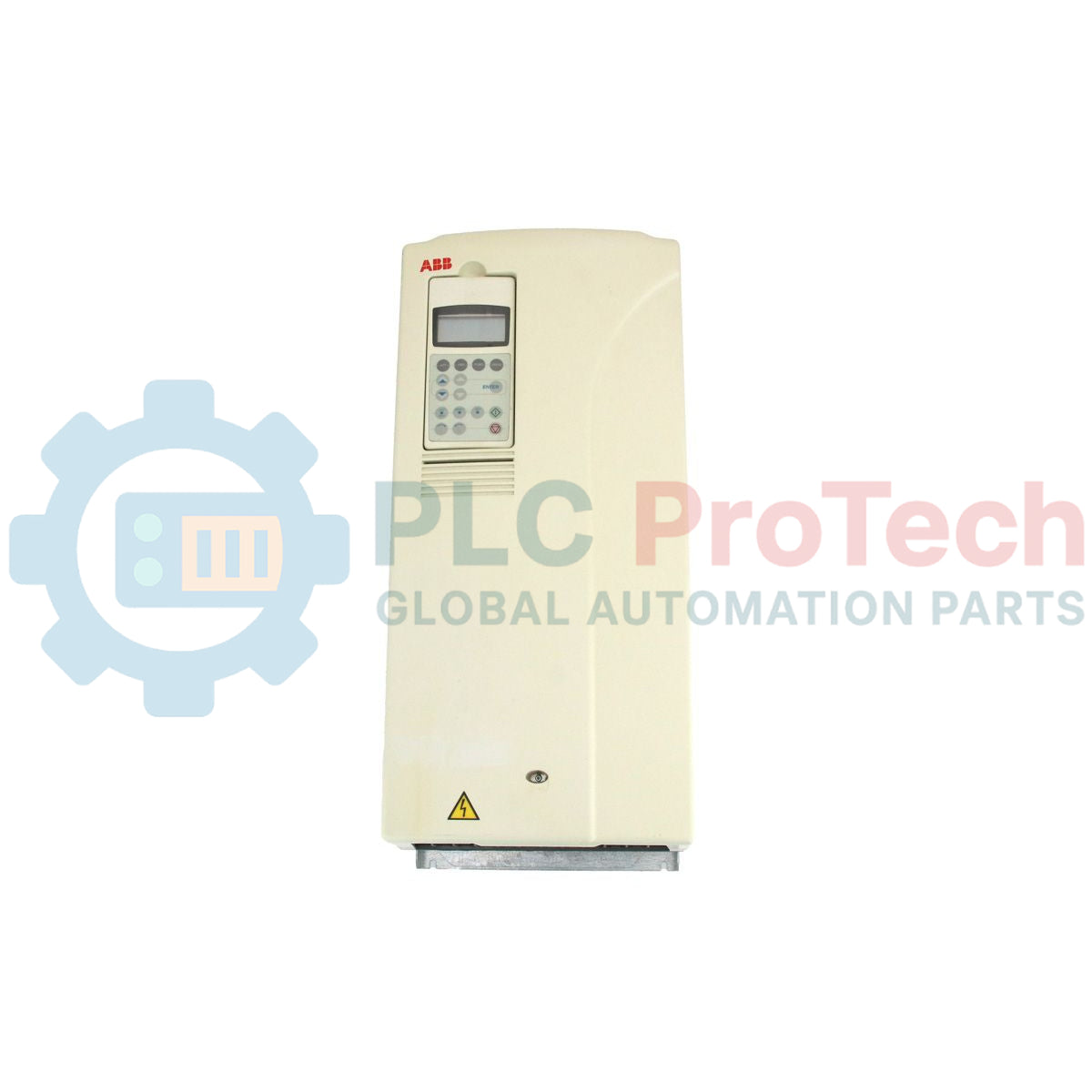

ABB ACS800-01-0050-3 ชุดขับความถี่แปรผัน ซีรีส์ ACS800

SKU ACS800-01-0050-3

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB
  • Product No.: ACS800-01-0050-3
  • Origin สวีเดน
  • Product Type: ไดรฟ์ความถี่แปรผัน
  • Barcode: 85044095
  • Payment: T/T, Western Union
  • Weight: 34.0 kg
  • Dimensions: 739 มม. x 265 มม. x 286 มม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

คำอธิบาย

ออกแบบมาเพื่อควบคุมความเร็วและแรงบิดได้อย่างแม่นยำในการใช้งานอุตสาหกรรมงานหนัก ABB ACS800-01-0050-3 ช่วยควบคุมมอเตอร์ได้อย่างน่าเชื่อถือในโปรไฟล์โหลดที่หลากหลาย ไดรฟ์ปรับความถี่แบบติดผนังนี้ใช้เทคโนโลยีการควบคุมแรงบิดโดยตรง (DTC) ซึ่งเป็นกรรมสิทธิ์ของ ABB ช่วยให้มีความแม่นยำในการตอบสนองแบบไดนามิกสูงโดยไม่จำเป็นต้องใช้ฟีดแบ็กจากเอ็นโคเดอร์ ไดรฟ์ติดตั้งโช้ก AC ในตัวเพื่อลดฮาร์มอนิก และรองรับตัวเลือกการเบรกแบบไดนามิก จึงช่วยให้คุณภาพไฟฟ้าและการป้องกันระบบอยู่ในระดับเหมาะสมแม้ใช้งานในสภาพแวดล้อมที่มีความต้องการสูง

คุณสมบัติเด่น

  • การควบคุมแรงบิดโดยตรง (DTC): ให้ประสิทธิภาพการควบคุมมอเตอร์ระดับสูง การตอบสนองแรงบิดที่รวดเร็ว และการควบคุมความเร็วที่แม่นยำ
  • การลดฮาร์มอนิก: มาพร้อมรีแอกเตอร์สายไฟในตัว (โช้ก AC) เพื่อลดฮาร์มอนิกของกระแสอินพุตและปกป้องส่วนประกอบบัส DC ภายใน
  • การออกแบบตู้หุ้มที่แข็งแรง: ตัวเครื่องแบบติดผนังขนาดกะทัดรัด เฟรม R5 รองรับการป้องกันมาตรฐาน IP21
  • อินเทอร์เฟซควบคุมที่ยืดหยุ่น: มาพร้อมบอร์ดควบคุม RMIO ซึ่งมีช่อง I/O แอนะล็อกและดิจิทัลจำนวนมาก

การใช้งาน

  • ปั๊มหอยโข่งและพัดลม: ควบคุมอัตราการไหลได้อย่างเหมาะสมและประหยัดพลังงานด้วยเส้นโค้งโหลดกำลังสอง
  • ระบบลำเลียงและขนถ่ายวัสดุ: ให้แรงบิดเริ่มต้นสูง พร้อมควบคุมการเร่งและการชะลอความเร็วได้อย่างราบรื่น
  • เครื่องผสมและเครื่องอัดรีด: จ่ายแรงบิดคงที่ได้อย่างแม่นยำที่ความเร็วการทำงานต่ำ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์ ข้อมูลจำเพาะ
ผู้ผลิต ABB
ชื่อรุ่น ACS800-01-0050-3
ขนาดเฟรม R5

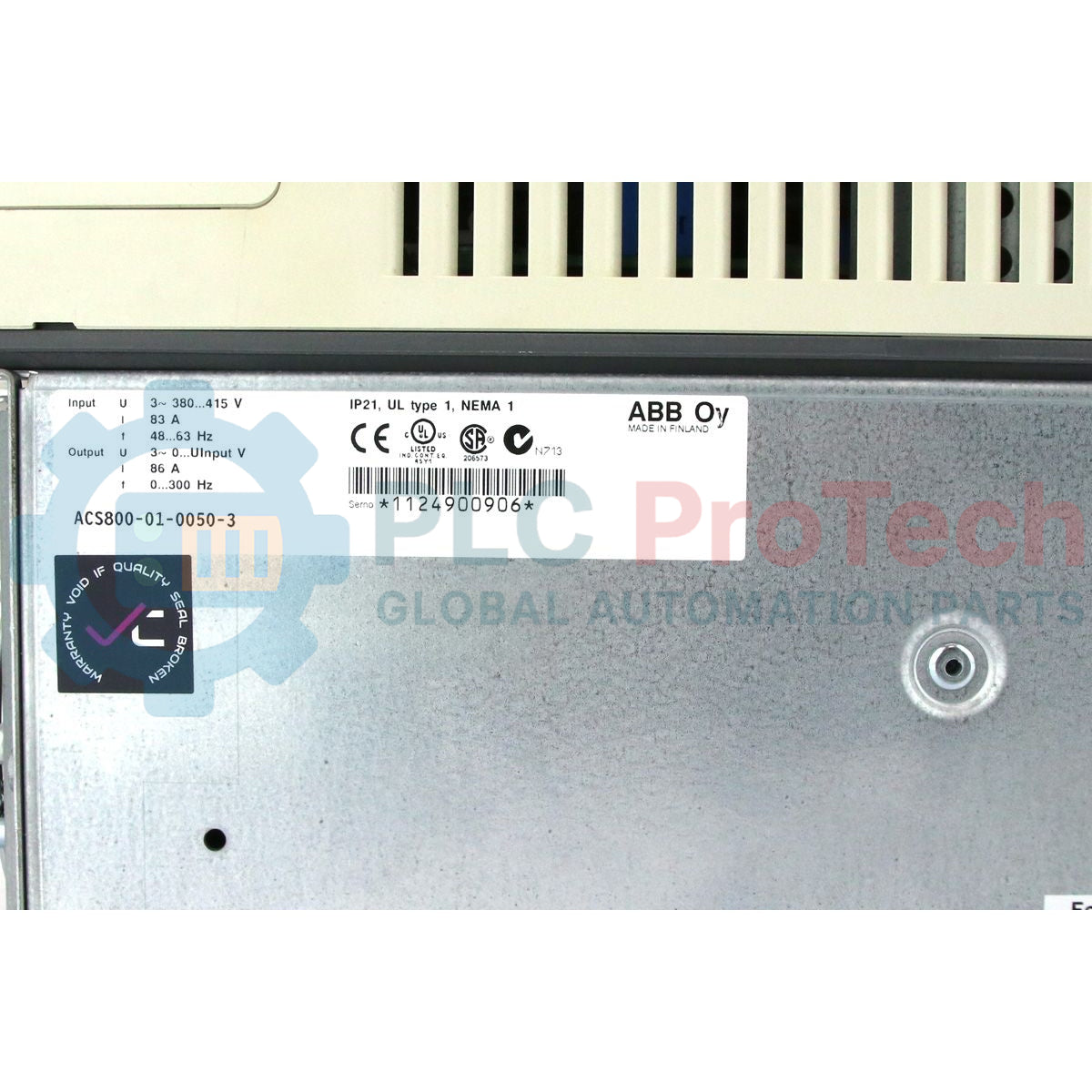

ช่วงแรงดันไฟฟ้าอินพุต 380 ถึง 415 V AC (3 เฟส)
ความถี่อินพุต 48 ถึง 63 Hz
พิกัดงานปกติ (Pn) เอาต์พุตต่อเนื่อง 45 kW / 86 A
พิกัดโอเวอร์โหลดเล็กน้อย (Pld) เอาต์พุตต่อเนื่อง 37 kW / 80 A
พิกัดงานหนัก (Phd) เอาต์พุตต่อเนื่อง 30 kW / 60 A
กำลังไฟฟ้าปรากฏเอาต์พุต 60 kVA
ระดับประสิทธิภาพ IE2
การสูญเสียพลังงานขณะสแตนด์บาย 97 W
ช่วงอุณหภูมิการทำงาน 0 ถึง 50 องศาเซลเซียส (ต้องลดพิกัดการทำงานเมื่ออุณหภูมิสูงกว่า 40 องศาเซลเซียส)
ขนาด (สูง x กว้าง x ลึก) 739 มม. x 265 มม. x 286 มม.
น้ำหนักสุทธิ 34 กก.

การเชื่อมต่อและอินเทอร์เฟซ

แผงขั้วต่อ การกำหนดสัญญาณ / วงจร
U1, V1, W1 แหล่งจ่ายแรงดันไฟฟ้าอินพุตหลัก AC 3 เฟส
U2, V2, W2 เอาต์พุต 3 เฟสไปยังมอเตอร์เหนี่ยวนำ AC
UDC+, UDC- ขั้วต่อวงจรเชื่อมต่อ DC ระดับกลาง (การเบรกแบบไดนามิก / บัส DC ร่วม)
X21 (RMIO) อินพุตแอนะล็อก (AI1, AI2) และเอาต์พุตแอนะล็อกแบบตั้งโปรแกรมได้
X22 (RMIO) อินพุตดิจิทัลแบบตั้งโปรแกรมได้ (DI1 ถึง DI6) และแหล่งจ่ายไฟเสริม 24 V DC
X23, X25, X26 เอาต์พุตรีเลย์แบบตั้งโปรแกรมได้ (RO1, RO2, RO3) สำหรับส่งสัญญาณสถานะ

ข้อมูลเชิงลึกด้านวิศวกรรมจากประสบการณ์จริง

รุ่นทางเลือกและความเข้ากันได้

ไดรฟ์ติดผนังมาตรฐาน ACS800-01 ใช้บอร์ด RMIO (Motor Control and I/O) เมื่อเปลี่ยนยูนิตรุ่นเก่า ให้ตรวจสอบรุ่นเฟิร์มแวร์ที่ติดตั้งอยู่ในการ์ด RMIO (เช่น Standard Control Program ASXR7xxx) สำหรับระบบที่ทำงานภายใต้การกำหนดค่าแบบมาสเตอร์-ฟอลโลเวอร์หรือการควบคุม DSU พารามิเตอร์เฟิร์มแวร์เฉพาะต้องตรงกันทุกประการ แม้ ACS880 รุ่นใหม่กว่าจะเป็นเส้นทางการย้ายระบบโดยทั่วไป แต่ ACS800-01-0050-3 ยังคงเป็นอุปกรณ์ทดแทนแบบติดตั้งแทนได้โดยตรง ช่วยหลีกเลี่ยงการออกแบบเครือข่ายควบคุมใหม่ในระบบที่ใช้เครือข่ายใยแก้วนำแสง DDCS รุ่นเก่า

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

สำหรับการติดตั้งไดรฟ์เฟรมขนาด R5 บนผนัง การระบายอากาศแบบไดนามิกมีความสำคัญอย่างยิ่ง ไดรฟ์จะคายความร้อนจำนวนมากเมื่อทำงานที่เอาต์พุตเต็มกำลัง ตรวจสอบให้แน่ใจว่ามีพื้นที่ว่างเหนือและใต้ชุดพัดลมระบายความร้อนอย่างน้อย 200 มม. หากติดตั้งภายในตู้ ให้ตรวจสอบว่าความสามารถในการระบายความร้อนของตู้เพียงพอที่จะชดเชยความร้อนที่เกิดขึ้นภายใน หลีกเลี่ยงการติดตั้งไดรฟ์ในสภาพแวดล้อมที่มีความชื้นสูงหรือมีฝุ่นนำไฟฟ้าสูงโดยไม่มีการกักกันชั้นที่สองอย่างเพียงพอ เนื่องจากอนุภาคนำไฟฟ้าอาจทำให้เกิดการลัดวงจรทันทีระหว่างตัวเก็บประจุบัส DC

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

ในระหว่างการทดสอบเดินระบบ การทำ ID Run (การทดสอบระบุคุณลักษณะ) มีความสำคัญอย่างยิ่งต่อความแม่นยำของ Direct Torque Control หากการใช้งานเอื้ออำนวย ให้แยกมอเตอร์ออกจากโหลดเพื่อทำ "Standard ID Run" หากไม่สามารถแยกออกได้ ให้ใช้พารามิเตอร์ "Reduced ID Run" หรือ "ID Run Still" เพื่อทำแผนที่ค่าความต้านทานสเตเตอร์ของมอเตอร์อย่างแม่นยำ ตรวจสอบให้แน่ใจว่าชีลด์สายมอเตอร์ต่อลงดินแบบรอบทิศทาง 360 องศาที่แผ่นเคเบิลแกลนด์ เพื่อระงับสัญญาณรบกวนทางแม่เหล็กไฟฟ้าความถี่สูง (EMI) ที่อาจรบกวนเซนเซอร์แอนะล็อกเฉพาะที่ซึ่งมีความไวสูง

แนวทางการติดตั้ง

คำเตือนสำคัญ

ก่อนเริ่มขั้นตอนการติดตั้ง การบำรุงรักษา หรือการเดินสายที่ขั้วต่อใด ๆ ให้แยกแหล่งจ่ายไฟอินพุตออกจากไดรฟ์ รออย่างน้อย 5 นาทีหลังตัดแหล่งจ่ายไฟ เพื่อให้ตัวเก็บประจุบัส DC ภายในคายประจุจนถึงระดับแรงดันที่ปลอดภัย ตรวจสอบด้วยมัลติมิเตอร์ที่ผ่านการสอบเทียบเสมอว่าแรงดันระหว่าง UDC+ และ UDC- (หรือ UDC+ และกราวด์โครงเครื่อง) ต่ำกว่า 50 V DC ก่อนสัมผัสจุดต่อขั้วใด ๆ

  1. 1
    การติดตั้งเชิงกล: ยึดเฟรม R5 ในแนวตั้งอย่างแน่นหนากับพื้นผิวผนังเรียบที่ไม่ติดไฟ โดยใช้โบลต์ M6 สำหรับงานหนักที่เหมาะสม
  2. 2
    การเดินสายไฟกำลัง: ต่อไฟเมนส์อินพุตสามเฟสเข้ากับขั้ว U1, V1 และ W1 ต่อสายมอเตอร์แบบมีชีลด์เข้ากับขั้ว U2, V2 และ W2
  3. 3
    การชีลด์และการต่อลงดิน: ตรวจสอบให้แน่ใจว่ามีการเชื่อมต่อสายดินอิมพีแดนซ์ต่ำระหว่างขั้ว PE ของไดรฟ์ โครงมอเตอร์ และขั้ว PE ของแผงจ่ายไฟหลัก
  4. 4
    การเดินสายและการกำหนดค่า: ต่ออินพุตดิจิทัลและแอนะล็อกที่จำเป็นเข้ากับบล็อก RMIO ปิดฝาครอบตู้ ต่อแหล่งจ่ายไฟอินพุต และป้อนข้อมูลเนมเพลตของมอเตอร์ในกลุ่มพารามิเตอร์ 99 เพื่อเริ่มการทดสอบเดินระบบ
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
ตัวเก็บประจุภายในไดรฟ์นี้ใช้เวลาคายประจุนานเท่าใด
โปรดรออย่างน้อย 5 นาทีหลังจากตัดแหล่งจ่ายไฟเข้าหลัก ก่อนดำเนินการบำรุงรักษาหรือถอดฝาครอบด้านหน้า การดำเนินการนี้ช่วยให้ตัวเก็บประจุของวงจรเชื่อมโยง DC ภายในเฟรม R5 คายประจุลงต่ำกว่า 50 V DC ได้อย่างปลอดภัย
เหตุใดจึงจำเป็นต้องดำเนินการรันระบุคุณลักษณะมอเตอร์ระหว่างการเริ่มใช้งาน
สถาปัตยกรรมการควบคุมแรงบิดโดยตรง (DTC) อาศัยแบบจำลองทางคณิตศาสตร์ที่แม่นยำของมอเตอร์ที่เชื่อมต่ออยู่ การรันระบุคุณลักษณะจะทำแผนที่ค่าความต้านทานและค่าความเหนี่ยวนำของสเตเตอร์ เพื่อให้ควบคุมความเร็วและจ่ายแรงบิดได้อย่างแม่นยำ
ไดรฟ์นี้มีชอปเปอร์เบรกแบบไดนามิกในตัวหรือไม่
ACS800-01-0050-3 มีขั้วต่อสำหรับตัวต้านทานเบรกภายนอก (ผ่าน UDC+ และ UDC-) แต่ต้องตรวจสอบว่าชอปเปอร์เบรกในตัวได้รับการติดตั้งจากโรงงานในชุดการกำหนดค่าเฉพาะของเครื่องของคุณหรือไม่
