Manufacturer: ABB
Product No.: IMASI13
Country of origin:สวิตเซอร์แลนด์
Product Type: โมดูลอินพุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 1146g
Dimensions: 355.6 มม. x 55.4 มม. x 279.4 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

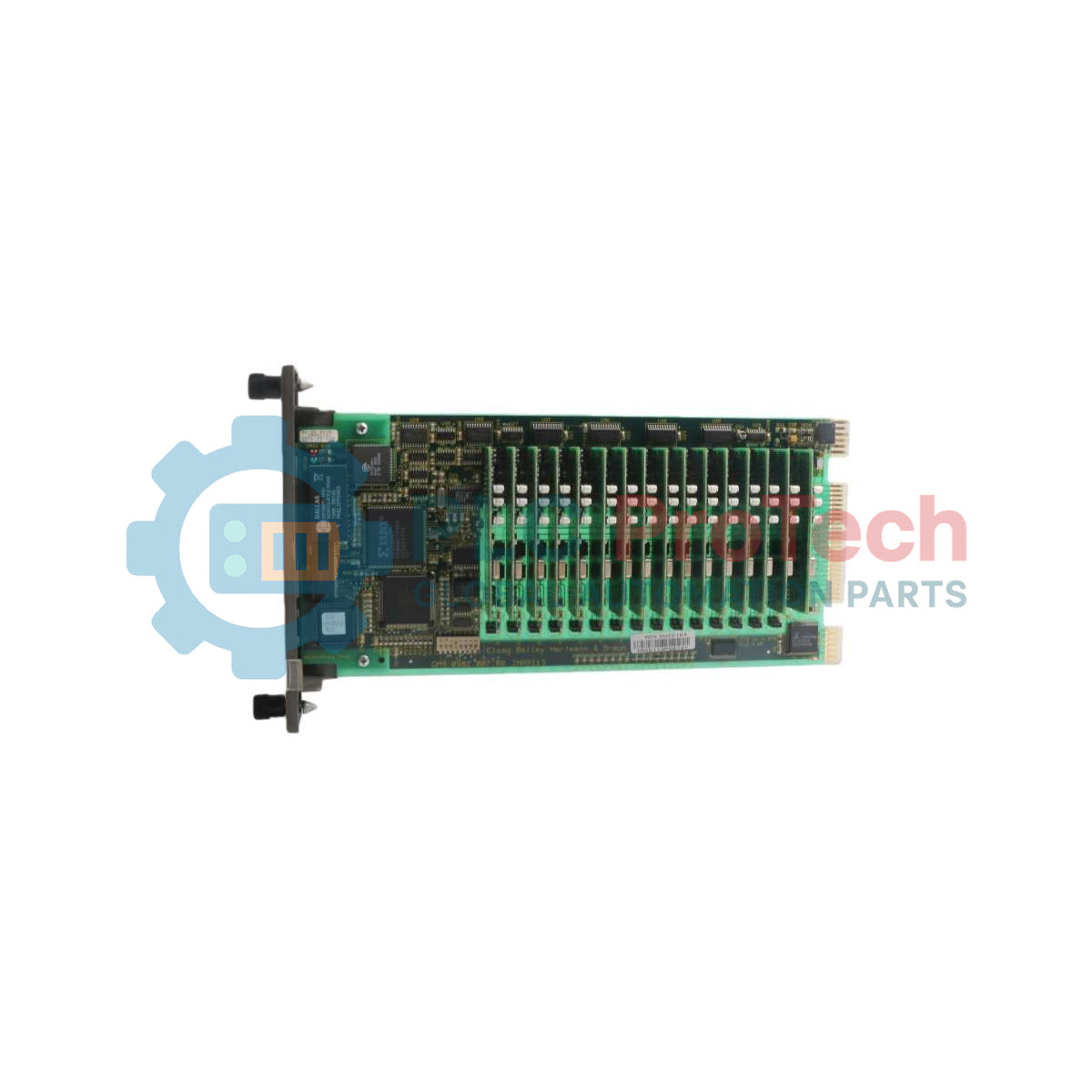

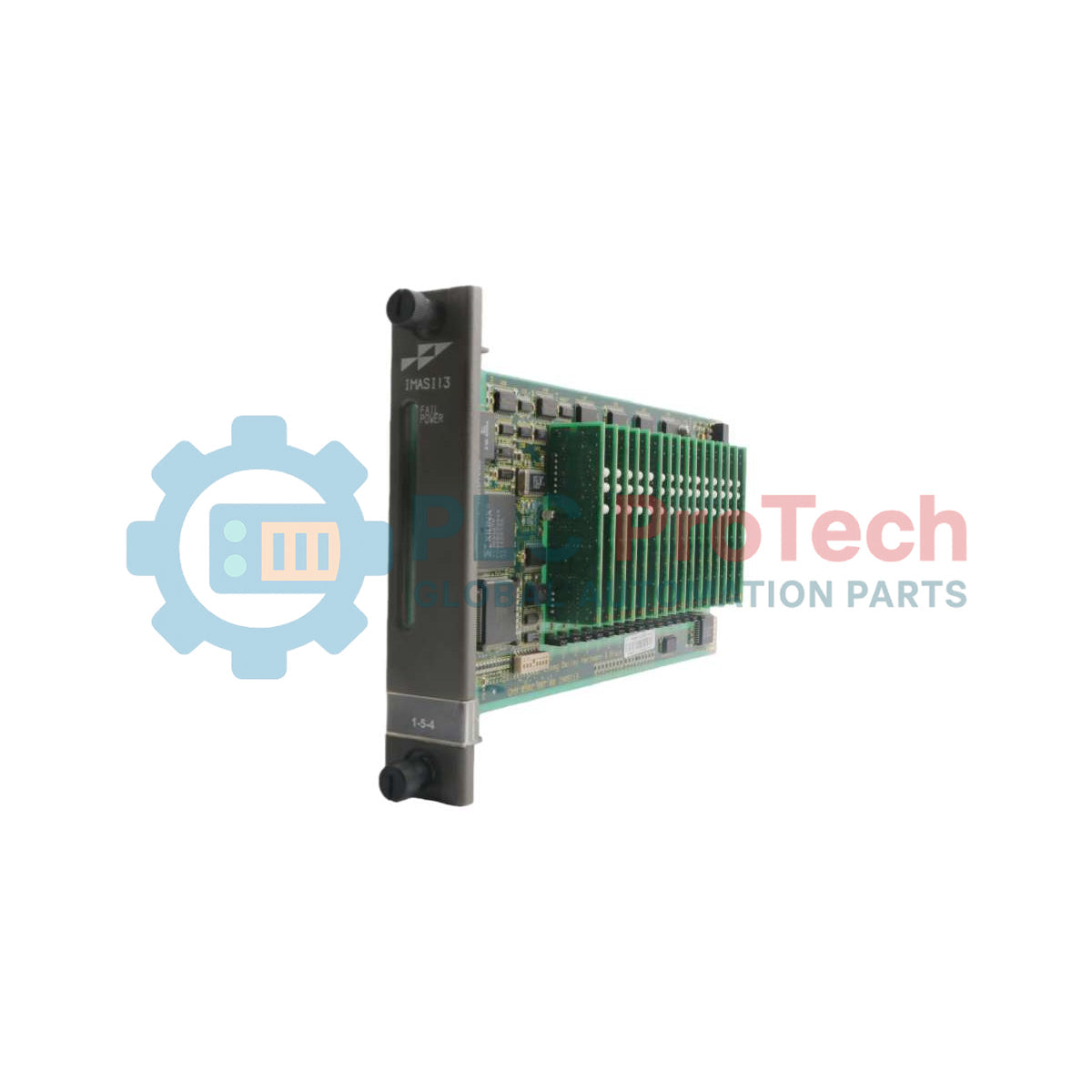

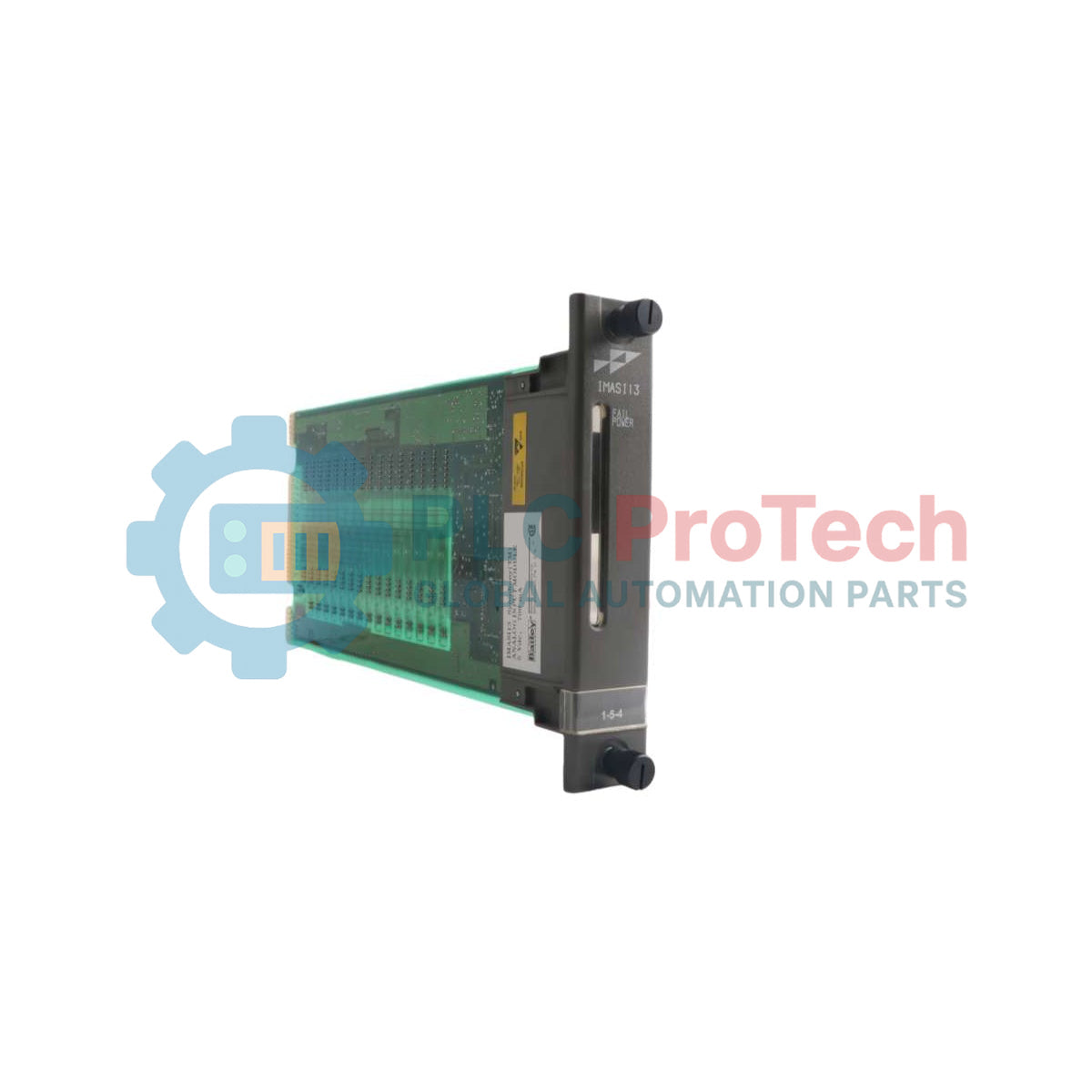

ABB IMASI13 เป็นโมดูลอินพุตแอนะล็อกความหนาแน่นสูงและความละเอียดสูงที่ออกแบบมาสำหรับระบบจัดการและควบคุมองค์กร Symphony และเข้ากันได้อย่างสมบูรณ์กับระบบจัดการองค์กรเชิงกลยุทธ์ INFI 90 OPEN รุ่นเก่า โมดูล IMASI13 ทำงานเป็นส่วนประกอบอัจฉริยะภายในสถาปัตยกรรม I/O แบบแร็กของ Harmony โดยเชื่อมต่อช่องสัญญาณกระบวนการที่กำหนดค่าแยกกันได้สูงสุด 16 ช่องเข้ากับคอนโทรลเลอร์พื้นที่ Harmony ผ่านบัสขยาย I/O แบบขนานและซิงโครนัส
วัตถุประสงค์หลักของ IMASI13 คือการปรับสภาพ แยกสัญญาณ และแปลงสัญญาณดิบจากโรงงานให้เป็นดิจิทัล โดยมีตัวแปลงแอนะล็อกเป็นดิจิทัลแบบเดลตาซิกมาเฉพาะสำหรับแต่ละช่อง เพื่อให้ความละเอียดในการแปลงสูงถึง 24 บิต โมดูลนี้ทำหน้าที่เป็นอุปกรณ์ทดแทนแบบเสียบแทนโดยตรงสำหรับโมดูล IMASI03 โดยต้องปรับปรุงข้อกำหนดเพียงเล็กน้อยภายในรหัสฟังก์ชัน 216 เพื่อรองรับตัวเลือกความละเอียดที่เพิ่มขึ้น โมดูลนี้ขจัดภาระการสอบเทียบด้วยตนเอง โดยบันทึกค่าออฟเซ็ต อัตราขยาย และสัมประสิทธิ์ความไม่เชิงเส้นจากโรงงานไว้ในหน่วยความจำไม่ลบเลือนบนบอร์ด และดำเนินการสอบเทียบใหม่อัตโนมัติอย่างต่อเนื่องระหว่างการทำงานปกติ เพื่อชดเชยผลกระทบจากการเสื่อมอายุของส่วนประกอบและการเปลี่ยนแปลงอุณหภูมิ
| คุณสมบัติ | คุณลักษณะ / ค่า |
|---|---|
| ผู้ผลิต | ABB Automation Inc. |
| จำนวนช่อง | 16 ช่องที่กำหนดค่าได้อย่างอิสระ |
| ความละเอียด A-to-D | 24 บิต |
| เวลาแปลงสัญญาณ | 180 มิลลิวินาทีสำหรับทั้ง 16 ช่อง |
| แรงดันไฟฟ้าใช้งาน | 5 VDC ที่ 500 mA โดยทั่วไป, สูงสุด 750 mA |
| ประเภทแรงดันเกิน | I สำหรับวงจรที่มีแรงดันสูงกว่า 150V, II สำหรับวงจรที่มีแรงดันต่ำกว่า 150V (IEC 61010-1) |
| ประเภทอินพุตเทอร์โมคัปเปิล | E, J, K, L, N (14 AWG), N (28 AWG), R, S, T, U, ประเภท E ของจีน, ประเภท S ของจีน |
| ประเภทอินพุต RTD แบบ 3 สาย | แพลทินัม 100 ohm (มาตรฐานห้องปฏิบัติการสหรัฐฯ, มาตรฐานอุตสาหกรรมสหรัฐฯ, มาตรฐานยุโรป), นิกเกิล 120 ohm, ทองแดง 10 ohm, ทองแดงจีน 53 ohm |
| ช่วงอินพุตมิลลิโวลต์ | -100 mV ถึง +100 mV, 0 ถึง 100 mV |
| ช่วงแรงดันระดับสูง | 1 ถึง 5 VDC, 0 ถึง 5 VDC, 0 ถึง 10 VDC, -10 VDC ถึง +10 VDC (หรือระบุโดยผู้ใช้ภายในช่วง -10 ถึง +10 VDC) |
| ช่วงอินพุตกระแส | 4 ถึง 20 mA (ใช้แหล่งจ่ายไฟจากระบบหรือภายนอก) |
| อิมพีแดนซ์อินพุต (mV, TC) | ขั้นต่ำ 10 MOhm |
| อิมพีแดนซ์อินพุต (V, mA) | ขั้นต่ำ 100 kOhm |
| ความแม่นยำของกระแส | 0.02% ของช่วงเต็มสเกล |
| ความแม่นยำของแรงดันระดับสูง | 0.04% ของช่วงเต็มสเกล |
| ความแม่นยำของแรงดันระดับต่ำ | 0.03% ของช่วงเต็มสเกล |
| ความแม่นยำของความต้านทาน | 0.05% ของช่วงเต็มสเกล |
| ผลกระทบจากอุณหภูมิ (0 ถึง 70 degC) | สูงสุด 0.003% ของช่วงเต็มสเกลต่อองศา C |
| เวลาเข้าสู่สภาวะคงที่ของอินพุต | 1.5 วินาทีจนอยู่ภายใน 1% หลังการเปลี่ยนแปลงแบบสเต็ปเต็มสเกล |
| ความแม่นยำของจุดอ้างอิงรอยต่อเย็น | $\pm0.5$ degC |
| ความแม่นยำของการทำเชิงเส้นด้วยซอฟต์แวร์ | $\pm0.1$ degC |
| การแยกโหมดร่วม | 250 VDC / V_RMS ที่ 60 Hz (IEC 61010-1, IEC 60255-5, IEC 60060) |
| ความต้านทานฉนวน | ขั้นต่ำ 100 MOhm ที่ 100/500 VDC |
| ความทนทานต่อไดอิเล็กทริก | 1.4 kVrms/1 นาที หรือ 1.95 kV DC/1 นาที |
| แรงดันไฟฟ้ากระชาก (1.2/50 uS) | +2.55 kVp (โหมดร่วม), +1 kVp (โหมดปกติ) |
| การขจัดโหมดปกติ (50-60 Hz) | ขั้นต่ำ -80 dB |
| การขจัดโหมดร่วม (50-60 Hz) | ขั้นต่ำ -120 dB |
| แรงดันไฟฟ้าสูงสุดหรือแบบต่อเนื่อง | แรงดันไฟฟ้า VDC สูงสุดสัมบูรณ์ 15 V |
| การคายประจุไฟฟ้าสถิต (ESD) | สัมผัส: $\pm6$ กิโลโวลต์, อากาศ: $\pm8$ กิโลโวลต์ (IEC 61000-4-2, EN 61000-4-2) |
| อุณหภูมิแวดล้อม (ขณะทำงาน) | 0 องศาเซลเซียสถึง 70 องศาเซลเซียส (32 องศาฟาเรนไฮต์ถึง 158 องศาฟาเรนไฮต์) |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% ที่อุณหภูมิไม่เกิน 55 องศาเซลเซียส, 5% ถึง 45% ที่ 70 องศาเซลเซียส (ไม่ควบแน่น) |
| ช่วงระดับความสูง | ระดับน้ำทะเลถึง 3 กม. (1.86 ไมล์) |
| คุณภาพอากาศ | ไม่กัดกร่อน |
| ข้อกำหนดสล็อตติดตั้ง | ใช้พื้นที่หนึ่งสล็อตในหน่วยติดตั้งโมดูลมาตรฐาน |
อินเทอร์เฟซแบ็กเพลนจัดให้มีการเชื่อมต่อทางไฟฟ้าสำหรับไฟเลี้ยงอินพุต การติดตามบัสขยาย และลูปกระบวนการของโรงงานผ่านคอนเน็กเตอร์ขอบแผงวงจรสามตัวที่กำหนดไว้:
| ขาพินคอนเน็กเตอร์ | ฟังก์ชัน |
|---|---|
| P1 | อินพุตแรงดันไฟเลี้ยง (ไฟเลี้ยงลอจิก +5 VDC จากแบ็กเพลน MMU) |
| P2 | การเชื่อมต่ออินเทอร์เฟซบัสขยายอินพุต/เอาต์พุต (การสื่อสารแบบขนานซิงโครนัสกับตัวควบคุม) |
| P3 | การเชื่อมต่อสัญญาณอินพุต (เชื่อมต่ออินพุตกระบวนการจากระบบสายเคเบิล NKAS01/NKAS11) |
