ABB

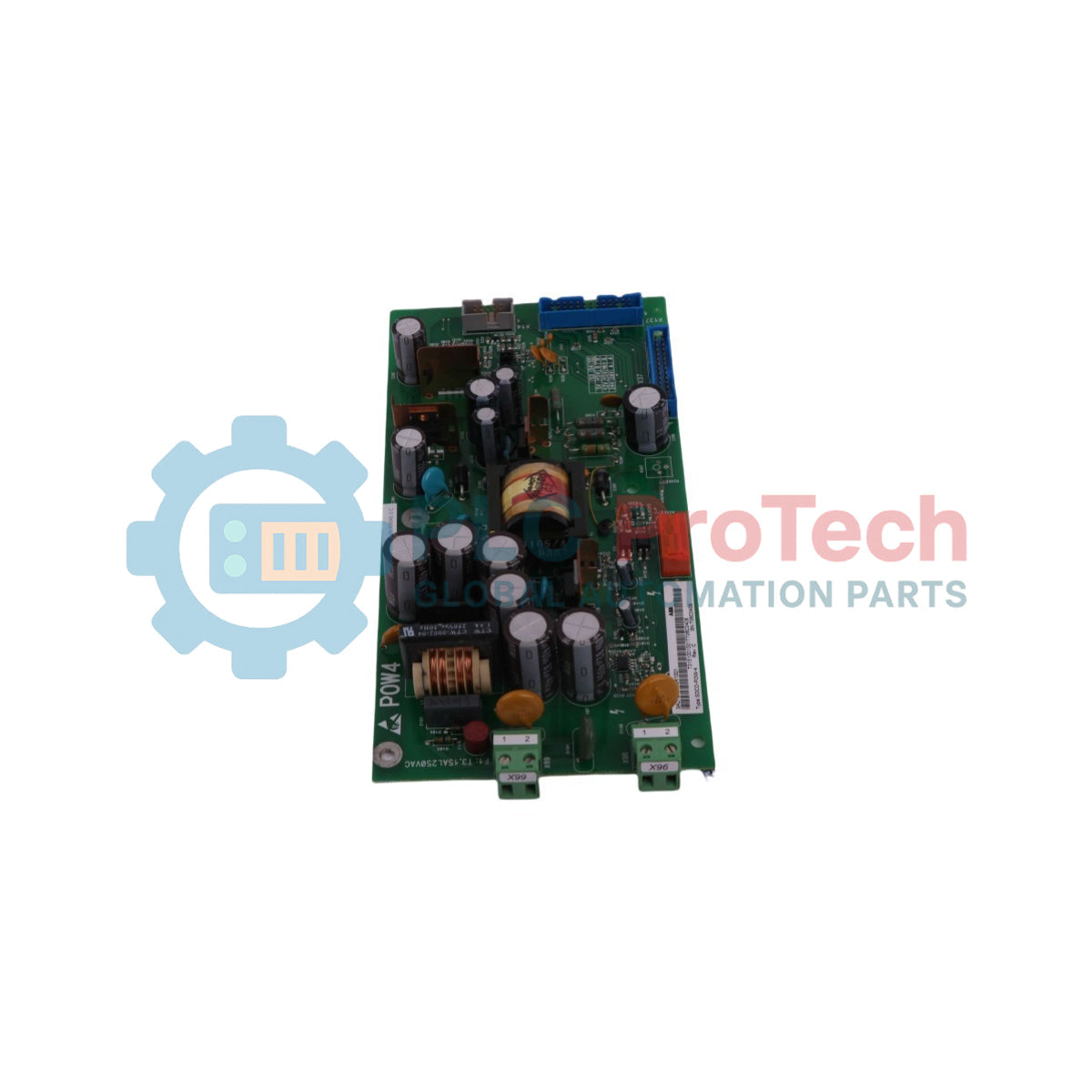

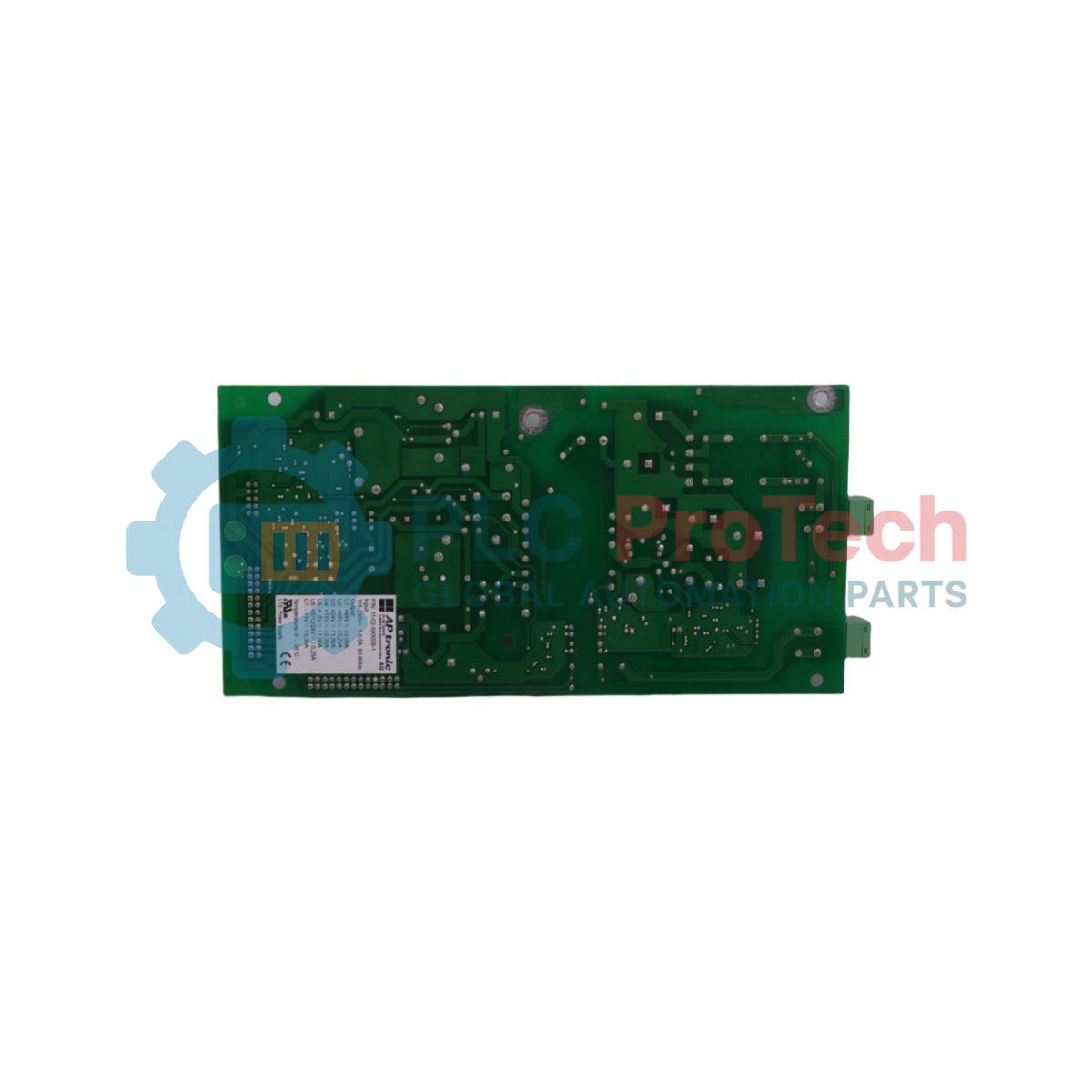

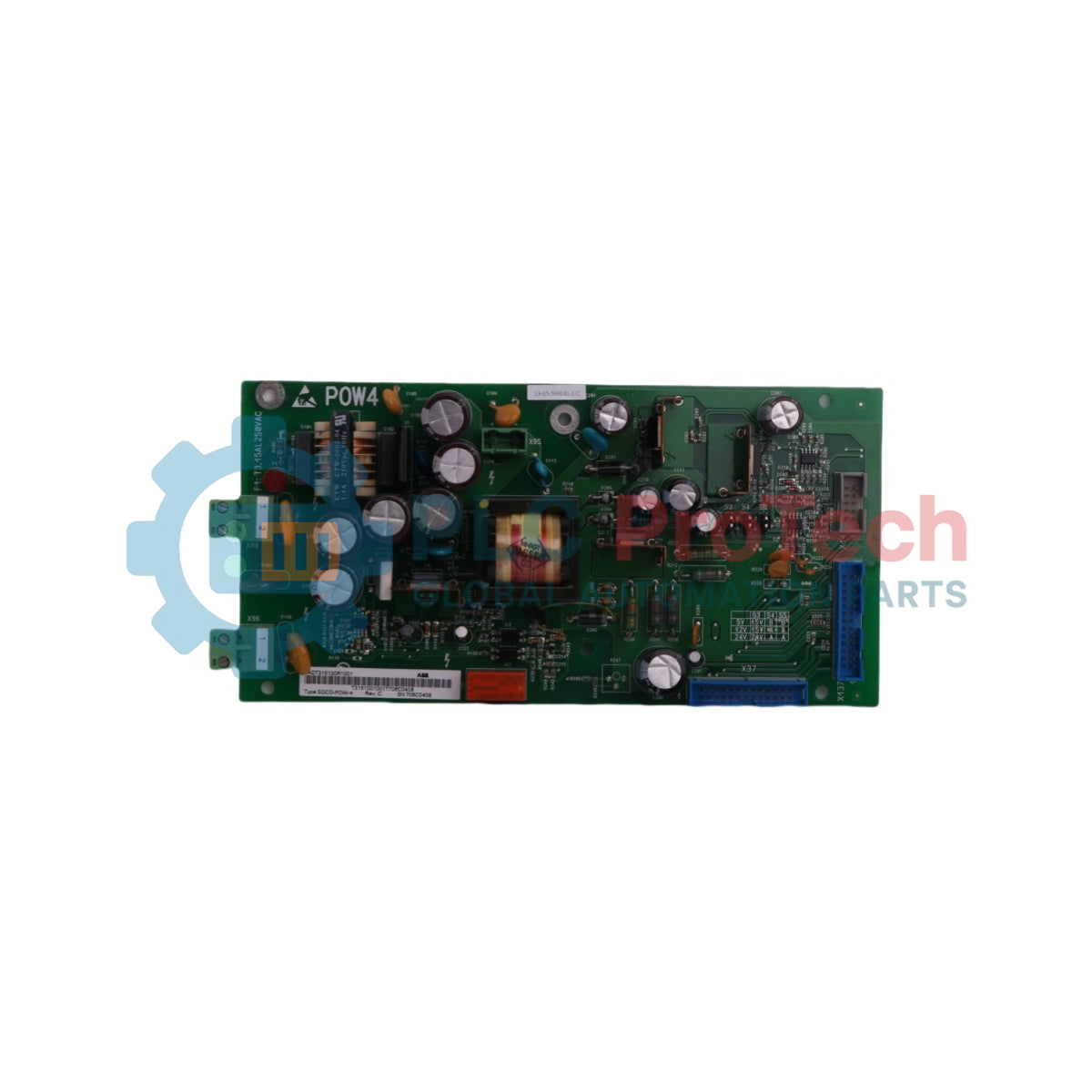

แผงจ่ายไฟ ABB SDCS-POW-4 64162993

SKU SDCS-POW-4

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: SDCS-POW-4
Origin จีน
Product Type: แหล่งจ่ายไฟ
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.386 kg
Dimensions: 23 ซม. x 11 ซม. x 3.4 ซม.
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

SDCS-POW-4 ทำหน้าที่เป็นโมดูลแหล่งจ่ายไฟเสริมภายในโดยเฉพาะ ซึ่งออกแบบมาสำหรับไดรฟ์ DC อุตสาหกรรมขนาดใหญ่ ติดตั้งภายในชุดถาดอิเล็กทรอนิกส์ บอร์ดแหล่งจ่ายไฟ นี้จะแปลงแรงดันไฟฟ้าขาเข้าเพื่อกระจายแรงดันไฟฟ้าสำหรับการทำงานเสริมแบบแยกวงจรที่จำเป็นทั้งหมดไปยังโครงสร้างตัวควบคุมหลักและโมดูลตัวเลือกต่อพ่วงที่เชื่อมต่ออยู่

โมดูลนี้ใช้การออกแบบแบบหลายช่องสัญญาณขั้นสูง เพื่อแยกสัญญาณรบกวนจากการสวิตชิ่งกำลังสูงออกจากวงจรลอจิกที่มีความละเอียดอ่อน ป้องกันการรบกวนฮาร์มอนิกไม่ให้ทำให้ลูปประมวลผลสัญญาณป้อนกลับของไดรฟ์เสื่อมประสิทธิภาพ อีกทั้งยังมีเส้นทางกระจายพลังงานเฉพาะสำหรับระบบจ่ายไฟให้พัดลม พร้อมชั้นอินเทอร์เฟซแบบเดินสายตรง เช่น เอาต์พุตรีเลย์ดิจิทัลในตัวและลูปเซนเซอร์ป้องกันความร้อนของมอเตอร์ (PTC) เพื่อรับรองการวินิจฉัยฮาร์ดแวร์ที่เสถียรภายใต้โหลดแรงบิดอุตสาหกรรมที่แปรปรวนอย่างมาก

สำหรับข้อมูลจำเพาะทางเทคนิค รายละเอียดการเดินสาย และข้อมูลประสิทธิภาพเพิ่มเติม โปรดดูเอกสารข้อมูลอย่างเป็นทางการด้านล่าง:
https://cdn.shopify.com/s/files/1/0953/3227/0443/files/SDCS-POW-4.pdf?v=1781437276

คุณสมบัติ

การสร้างแรงดันไฟฟ้าอย่างครอบคลุม: รองรับเมทริกซ์การแปลงโดยตรง เพื่อจ่ายไฟให้บอร์ดลอจิกส่วนกลางและโมดูลตัวเลือกของไดรฟ์พร้อมกัน
การผสานรวมเทอร์มิสเตอร์ด้วยฮาร์ดแวร์: มีขั้วต่ออินเทอร์เฟซเซนเซอร์ PTC โดยตรงในตัว เพื่อตรวจสอบสถานะความร้อนของมอเตอร์อย่างต่อเนื่อง
รีเลย์วินิจฉัยออนบอร์ด: มาพร้อมชุดขั้วต่อเอาต์พุตรีเลย์ดิจิทัล DO8 ที่แมปด้วยฮาร์ดแวร์ เพื่อการติดตามสถานะความปลอดภัยแบบทันที

การใช้งาน

การควบคุมแรงดันไฟฟ้าของระบบย่อยเสริมภายในแพลตฟอร์มไดรฟ์ DC อุตสาหกรรม DCS800
การจัดการพลังงานสำหรับโครงสร้างเฟรมงานหนักที่รองรับขนาดโมดูล D5, D6 และ D7
อินเทอร์เฟซการป้องกันความร้อนในตัวสำหรับการใช้งานมอเตอร์ DC กำลังสูง

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	ABB
ชื่อรุ่น	SDCS-POW-4
การจัดประเภทอุปกรณ์	บอร์ดจ่ายไฟ
ซีรีส์ไดรฟ์ที่รองรับ	DCS800
ขนาดเฟรมที่รองรับ	D5, D6, D7
ตำแหน่งติดตั้ง	ชุดถาดอิเล็กทรอนิกส์
ช่องสัญญาณ I/O ในตัว	เอาต์พุตรีเลย์ 1x (DO8), วงจรอินพุต PTC 1x
สถานะประเภทชิ้นส่วน	ใหม่

การเชื่อมต่อและอินเทอร์เฟซ

รหัสคอนเน็กเตอร์ / อินเทอร์เฟซ	คำอธิบายฟังก์ชัน
X137	ขั้วอินพุตแรงดันไฟเลี้ยงเสริมขาเข้า
X37	การตรวจจับศักย์แรงดันไฟฟ้าสายหลักและลิงก์อ้างอิง
X14	เทอร์มินัลบล็อกเอาต์พุตรีเลย์ดิจิทัลในตัว (หน้าสัมผัส DO8)
ขั้วต่อ PTC	วงจรอินเทอร์เฟซอินพุตเซนเซอร์ป้องกันความร้อนของมอเตอร์
จัมเปอร์ X3 / X4 / X5	จัมเปอร์กำหนดค่าฮาร์ดแวร์สำหรับการปรับสเกลพารามิเตอร์ภายใน

แนวทางการติดตั้ง

การคายประจุแรงดันอันตราย: ตัดการเชื่อมต่อแหล่งจ่ายไฟเข้าแบบสามเฟสหลักทั้งหมด รวมถึงสายจ่ายไฟเสริมภายนอกที่ต่อไปยังเทอร์มินัลบล็อก X137 โปรดทราบว่าบล็อกตรวจจับ X37 เชื่อมต่อโดยตรงกับศักย์ไฟฟ้าของสายที่ยังทำงานอยู่ รออย่างน้อย 15 นาทีเพื่อให้ตัวเก็บประจุของบัสภายในคายประจุจนหมด และตรวจสอบให้แน่ใจว่าไม่มีแรงดันไฟฟ้าก่อนดำเนินการกับถาดอิเล็กทรอนิกส์
มาตรการป้องกันไฟฟ้าสถิต: บอร์ดนี้มีวงจรรวมที่ไวต่อความเสียหายจากไฟฟ้าสถิตอย่างมาก ช่างเทคนิคบำรุงรักษาต้องสวมสายรัดข้อมือ ESD ที่ต่อลงกราวด์อย่างถูกต้อง และหลีกเลี่ยงการสัมผัสร่องรอยตัวนำหรือขาพินของคอนเน็กเตอร์โดยตรงระหว่างการเปลี่ยนชิ้นส่วน
การติดตั้งทางกล: จัดวางการ์ดเข้ากับสล็อตเฉพาะบนถาดอิเล็กทรอนิกส์ของไดรฟ์อย่างแน่นหนา ตรวจสอบให้แน่ใจว่าสกรูยึดทุกตัวเข้าที่และขันด้วยแรงบิดสม่ำเสมอ เพื่อให้เกิดการต่อลงกราวด์ของระบบอย่างสมบูรณ์ผ่านโครงแชสซี
การตรวจสอบการจัดตำแหน่งจัมเปอร์: ก่อนจ่ายไฟให้สายเสริมอีกครั้ง ให้ตรวจสอบว่าจัมเปอร์กำหนดค่าฮาร์ดแวร์ (X3, X4, X5) อยู่ในตำแหน่งที่ถูกต้องและตรงกับข้อมูลจำเพาะด้านแรงดันของรุ่นไดรฟ์ที่ใช้งาน

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

แผง SDCS-POW-4 มีหน้าที่ทางเทคนิคหลักอะไร

แผงวงจรนี้ทำหน้าที่เป็นหน่วยจ่ายไฟเสริมส่วนกลางสำหรับชุดขับ โดยสร้างและจ่ายแรงดันไฟฟ้าภายในที่จำเป็นทั้งหมดให้กับการ์ดประมวลผลหลักและอุปกรณ์เสริมที่เชื่อมต่ออยู่

แผงจ่ายไฟนี้รองรับไดรฟ์ซีรีส์และขนาดเฟรมใดบ้าง

โมดูลนี้ออกแบบมาโดยเฉพาะสำหรับไดรฟ์กระแสตรง ABB DCS800 โดยรองรับเฟรมคอนเวอร์เตอร์กำลังสูงรุ่น D5, D6 และ D7

โมดูลนี้ติดตั้งอยู่บริเวณใดภายในชุดคอนเวอร์เตอร์

แผงนี้ออกแบบให้ติดตั้งเชิงกลโดยตรงภายในถาดอิเล็กทรอนิกส์เฉพาะของโครงเครื่องไดรฟ์

เทอร์มินัลบล็อกใดใช้สำหรับเชื่อมต่อไฟเลี้ยงเสริมขาเข้า

สายไฟเลี้ยงสำหรับการทำงานเสริมขาเข้าจะเชื่อมต่อโดยตรงผ่านปลั๊กเทอร์มินัลบนแผงที่กำหนดเป็น X13

ขั้วต่อ X37 บนชุดประกอบนี้มีวัตถุประสงค์ทางเทคนิคอะไร

ขั้วต่อ X37 เชื่อมต่อโดยตรงกับแทร็กศักย์ไฟฟ้าสายป้อน เพื่อให้ข้อมูลการตรวจจับแรงดันเฟสภายในและข้อมูลอ้างอิงสำหรับการซิงโครไนซ์ที่แม่นยำแก่ลูปควบคุมไดรฟ์

แผงนี้มีความสามารถในการป้องกันมอเตอร์ในตัวอะไรบ้าง

การ์ดนี้มีลูปขั้วต่อเทอร์มิสเตอร์ PTC แบบเดินสายเฉพาะ ซึ่งออกแบบมาเพื่อรับสัญญาณป้อนกลับอุณหภูมิโดยตรงจากขดลวดของมอเตอร์กระแสตรงที่เชื่อมต่ออยู่

แผงจ่ายไฟนี้มีหน้าสัมผัสเอาต์พุตดิจิทัลในตัวหรือไม่

มี โมดูลนี้มีหน้าสัมผัสเอาต์พุตรีเลย์เฉพาะบนแผง ซึ่งระบุเป็น DO8 และเข้าถึงได้ผ่านเทอร์มินัลอินเทอร์เฟซบล็อก X14

ควรตรวจสอบฮาร์ดแวร์รายการใดบ้างก่อนจ่ายไฟให้แผงทดแทน

ช่างเทคนิคต้องตรวจสอบว่าจัมเปอร์กำหนดค่า X3, X4 และ X5 อยู่ในตำแหน่งที่ถูกต้องและตรงกับข้อมูลจำเพาะของเฟรมไดรฟ์หลัก เพื่อให้การปรับสเกลแรงดันไฟฟ้าถูกต้อง

ต้องปฏิบัติตามข้อควรระวังด้านความปลอดภัยใดเกี่ยวกับอินเทอร์เฟซ X37 ระหว่างการบำรุงรักษา

ขั้วต่อ X37 เชื่อมต่อกับศักย์ไฟฟ้าสายป้อนสูง ดังนั้นจึงต้องแยกอินพุตออกโดยสมบูรณ์และตรวจสอบให้แน่ใจว่าตัวเก็บประจุคายประจุจนหมดก่อนสัมผัสแผงวงจร

การต่อลงดินเชิงโครงสร้างสำหรับการ์ดจ่ายไฟนี้ทำอย่างไร

การต่อลงดินทำผ่านเสาค้ำยึดของโครงเครื่องโดยอาศัยการติดตั้งเชิงกล ดังนั้นต้องขันสกรูยึดทั้งหมดด้วยแรงบิดที่เหมาะสมเข้ากับเฟรมถาดอิเล็กทรอนิกส์
