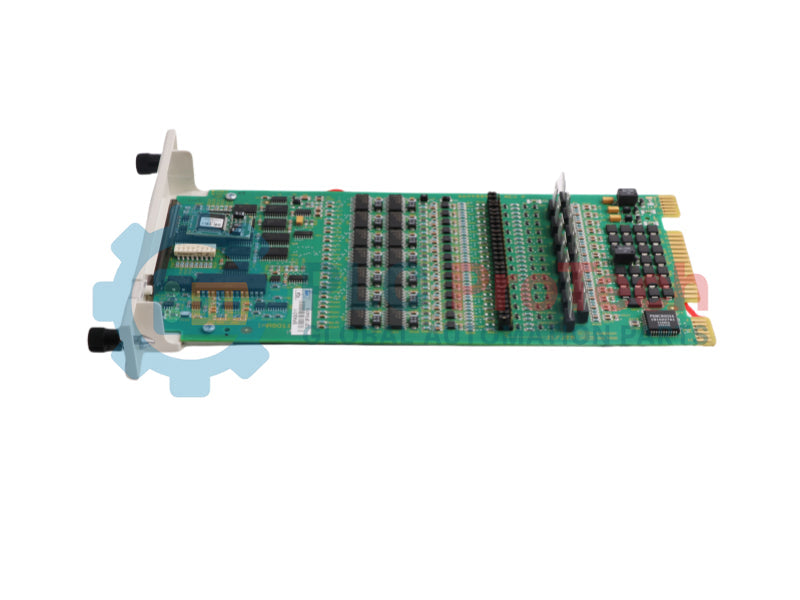

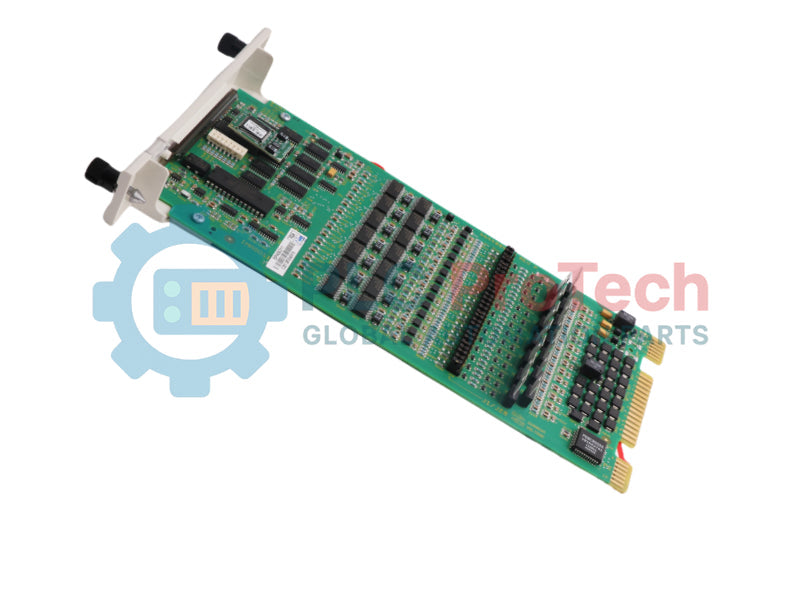

ด้วยการควบคุมแอคชูเอเตอร์ภาคสนามอย่างแม่นยำสูง ABB SPASO11 จึงมีบทบาทสำคัญในฐานะ โมดูลเอาต์พุตแบบแอนะล็อก หลายช่องภายในสถาปัตยกรรมควบคุมแบบกระจาย Symphony Plus โมดูลนี้รองรับช่องเอาต์พุตแบบแอนะล็อกอิสระ 14 ช่อง รองรับลูปกระแสมาตรฐาน 4-20mA และอินเทอร์เฟซแรงดัน 1-5V เพื่อควบคุมวาล์วควบคุม ไดรฟ์ความเร็วแปรผัน และตัวกำหนดตำแหน่งเชิงโครงสร้าง โดยทำงานโดยตรงในฐานะส่วนหนึ่งของโมดูล I-O แบบรวมในตระกูล S+ HR I-O โมดูลนี้จึงให้การแปลงสัญญาณแบบกำหนดแน่นอน เพื่อรักษาประสิทธิภาพของลูปในระบบการผลิตต่อเนื่องและโครงสร้างสาธารณูปโภคที่ซับซ้อน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ABB |
| รหัสผลิตภัณฑ์ / การระบุประเภท | SPASO11 |
| ประเภทผลิตภัณฑ์ | โมดูล 1-O (โมดูลเอาต์พุตแบบแอนะล็อก) |
| ประเภทช่องสัญญาณ | AO (เอาต์พุตแบบแอนะล็อก) |
| จำนวนช่องสัญญาณเอาต์พุต | 14 |
| รูปแบบสัญญาณที่รองรับ | 4-20mA, 1-5V |
| ความลึก / ความยาวสุทธิของผลิตภัณฑ์ | 73.66 มม. |
| ความสูงสุทธิของผลิตภัณฑ์ | 358.14 มม. |
| ความกว้างสุทธิของผลิตภัณฑ์ | 271.78 มม. |
| น้ำหนักสุทธิของผลิตภัณฑ์ | 0.750 กก. (คำนวณแล้ว) |
| จำนวนแบตเตอรี่ | 0 |
| รหัส HS / หมายเลขพิกัดศุลกากร | 85389081 (ชิ้นส่วนที่เหมาะสำหรับใช้กับอุปกรณ์ควบคุมไฟฟ้า) |
| หมวดหมู่ WEEE | 5. อุปกรณ์ขนาดเล็ก (ไม่มีมิติภายนอกใดเกิน 50 ซม.) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 1.450 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณแล้ว) | 410 มม. x 320 มม. x 120 มม. |
โมดูลฟังก์ชัน SPASO11 เปิดตัวภายใต้ไลน์ผลิตภัณฑ์ S+ HR Series โดยเฉพาะเพื่อทำหน้าที่เป็นตัวทดแทนเชิงสถาปัตยกรรมโดยตรงสำหรับส่วนประกอบ Infi 90 IMASO11 รุ่นเก่า โมดูลนี้มีช่องดัชนีแบ็กเพลนด้านหลังเหมือนกันและรองรับรูปแบบ 14 ช่องแบบเดียวกัน ทำให้วิศวกรสามารถเปลี่ยนโมดูลที่เก่าโดยไม่ต้องดัดแปลงเทอร์มินัลบล็อก ตรวจสอบให้แน่ใจว่าเมื่ออัปเกรดจากระบบ IM รุ่นเก่า เฟิร์มแวร์ของคอนโทรลเลอร์แร็กหลักได้รับการยืนยันว่าเป็น Composer เวอร์ชัน 6.1 หรือสูงกว่า เพื่อให้ประมวลผลรีจิสเตอร์ระบุโมดูลที่อัปเดตแล้วได้อย่างถูกต้องเมื่อเริ่มต้นระบบ
ข้อจำกัดสำคัญในการติดตั้งเกี่ยวข้องกับความต้านทานของลูปและคุณลักษณะกำลังไฟของเทอร์มินัล เมื่อขับเคลื่อน 14 ช่องพร้อมกันซึ่งกำหนดค่าสำหรับการทำงานแบบลูปกระแส 4-20mA ต้องตรวจสอบให้แน่ใจว่าอิมพีแดนซ์ของลูปภายนอกอยู่ภายในขีดจำกัดโหลดทางเทคนิคที่แน่นอนตามข้อกำหนดของเบสเพลต Symphony Plus การโหลดวงจรมากเกินไปจะทำให้เอาต์พุตของช่องอิ่มตัว และทำให้วงจรไดรเวอร์แจ้งรหัสสถานะความล้มเหลวของวงจร I/O ในอินเทอร์เฟซการวินิจฉัยของ DCS หากเส้นทางลูปพาดผ่านสายเคเบิลกลางแจ้งระยะไกล ต้องเพิ่มหน่วยแยกสัญญาณเสริมภายนอกเพื่อป้องกันสัญญาณรบกวนที่ถูกเหนี่ยวนำ
ระหว่างการเริ่มใช้งานลูปครั้งแรก การตรวจสอบค่าคงที่สำหรับการสอบเทียบเอาต์พุตเป็นสิ่งสำคัญก่อนล็อกสายเข้ากับแอคชูเอเตอร์ที่เคลื่อนที่ ใช้เครื่องมือกำหนดค่าระบบเพื่อบังคับขั้น 4.00 mA และ 20.00 mA ที่กำหนด เพื่อตรวจสอบการติดตามตำแหน่งวาล์วโดยรวม หากบล็อกทางวิศวกรรมต้องใช้ค่าพื้นฐานแรงดัน 1-5V แทนการควบคุมด้วยกระแส สวิตช์กำหนดค่าภาคสนามที่อยู่บนเทอร์มิเนชันบล็อก หรือสวิตช์เฟิร์มแวร์ภายใน ต้องจัดแนวให้ถูกต้องเพื่อป้องกันความผิดปกติจากการตัดยอดสัญญาณอย่างรุนแรงระหว่างการทำงานของกระบวนการจริง
คำเตือนสำคัญ
ตัดเส้นทางจ่ายไฟหลักทั้งหมดไปยังส่วนช่องเสียบแร็กภายในเครื่องก่อนดำเนินการเสียบโมดูลทางกายภาพ การเปลี่ยนแปลงขณะระบบมีกระแสไฟโดยไม่ตรวจสอบว่ารางนำขั้วต่อแบ็กเพลนสะอาดสมบูรณ์ อาจทำให้เกิดสัญญาณรบกวนข้ามระบบหรือขัดจังหวะการทำงานของเอาต์พุตที่กำลังทำงานอยู่ข้างเคียง
ตรวจสอบชุดช่องเสียบโครงสร้างภายในแชสซี Symphony Plus เพื่อให้แน่ใจว่าไม่มีเศษวัสดุหรือพินที่วางแนวไม่ตรง
เลื่อนโครงยึดการ์ดไปตามรางนำแนวขึ้นรูปอย่างสม่ำเสมอ จนกระทั่งปลั๊กด้านหลังคลิกเข้าที่อย่างแน่นหนา
ยึดตัวยึดแผงโมดูลในตัวให้แน่นกับโครงสร้างพื้นผิวด้านหน้าเพื่อป้องกันการเลื่อนตัวทางกล
Global Express Shipping
Returns & Warranty
Manufacturer: ABB
Product No.: SPAS011
Country of origin:สวิตเซอร์แลนด์
Product Type: โมดูลเอาต์พุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 750g
Dimensions: 73.66 มม. x 358.14 มม. x 271.78 มม.
Shipping port: Xiamen
Warranty: 12 months
ด้วยการควบคุมแอคชูเอเตอร์ภาคสนามอย่างแม่นยำสูง ABB SPASO11 จึงมีบทบาทสำคัญในฐานะ โมดูลเอาต์พุตแบบแอนะล็อก หลายช่องภายในสถาปัตยกรรมควบคุมแบบกระจาย Symphony Plus โมดูลนี้รองรับช่องเอาต์พุตแบบแอนะล็อกอิสระ 14 ช่อง รองรับลูปกระแสมาตรฐาน 4-20mA และอินเทอร์เฟซแรงดัน 1-5V เพื่อควบคุมวาล์วควบคุม ไดรฟ์ความเร็วแปรผัน และตัวกำหนดตำแหน่งเชิงโครงสร้าง โดยทำงานโดยตรงในฐานะส่วนหนึ่งของโมดูล I-O แบบรวมในตระกูล S+ HR I-O โมดูลนี้จึงให้การแปลงสัญญาณแบบกำหนดแน่นอน เพื่อรักษาประสิทธิภาพของลูปในระบบการผลิตต่อเนื่องและโครงสร้างสาธารณูปโภคที่ซับซ้อน
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ABB |
| รหัสผลิตภัณฑ์ / การระบุประเภท | SPASO11 |
| ประเภทผลิตภัณฑ์ | โมดูล 1-O (โมดูลเอาต์พุตแบบแอนะล็อก) |
| ประเภทช่องสัญญาณ | AO (เอาต์พุตแบบแอนะล็อก) |
| จำนวนช่องสัญญาณเอาต์พุต | 14 |
| รูปแบบสัญญาณที่รองรับ | 4-20mA, 1-5V |
| ความลึก / ความยาวสุทธิของผลิตภัณฑ์ | 73.66 มม. |
| ความสูงสุทธิของผลิตภัณฑ์ | 358.14 มม. |
| ความกว้างสุทธิของผลิตภัณฑ์ | 271.78 มม. |
| น้ำหนักสุทธิของผลิตภัณฑ์ | 0.750 กก. (คำนวณแล้ว) |
| จำนวนแบตเตอรี่ | 0 |
| รหัส HS / หมายเลขพิกัดศุลกากร | 85389081 (ชิ้นส่วนที่เหมาะสำหรับใช้กับอุปกรณ์ควบคุมไฟฟ้า) |
| หมวดหมู่ WEEE | 5. อุปกรณ์ขนาดเล็ก (ไม่มีมิติภายนอกใดเกิน 50 ซม.) |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 1.450 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณแล้ว) | 410 มม. x 320 มม. x 120 มม. |
โมดูลฟังก์ชัน SPASO11 เปิดตัวภายใต้ไลน์ผลิตภัณฑ์ S+ HR Series โดยเฉพาะเพื่อทำหน้าที่เป็นตัวทดแทนเชิงสถาปัตยกรรมโดยตรงสำหรับส่วนประกอบ Infi 90 IMASO11 รุ่นเก่า โมดูลนี้มีช่องดัชนีแบ็กเพลนด้านหลังเหมือนกันและรองรับรูปแบบ 14 ช่องแบบเดียวกัน ทำให้วิศวกรสามารถเปลี่ยนโมดูลที่เก่าโดยไม่ต้องดัดแปลงเทอร์มินัลบล็อก ตรวจสอบให้แน่ใจว่าเมื่ออัปเกรดจากระบบ IM รุ่นเก่า เฟิร์มแวร์ของคอนโทรลเลอร์แร็กหลักได้รับการยืนยันว่าเป็น Composer เวอร์ชัน 6.1 หรือสูงกว่า เพื่อให้ประมวลผลรีจิสเตอร์ระบุโมดูลที่อัปเดตแล้วได้อย่างถูกต้องเมื่อเริ่มต้นระบบ
ข้อจำกัดสำคัญในการติดตั้งเกี่ยวข้องกับความต้านทานของลูปและคุณลักษณะกำลังไฟของเทอร์มินัล เมื่อขับเคลื่อน 14 ช่องพร้อมกันซึ่งกำหนดค่าสำหรับการทำงานแบบลูปกระแส 4-20mA ต้องตรวจสอบให้แน่ใจว่าอิมพีแดนซ์ของลูปภายนอกอยู่ภายในขีดจำกัดโหลดทางเทคนิคที่แน่นอนตามข้อกำหนดของเบสเพลต Symphony Plus การโหลดวงจรมากเกินไปจะทำให้เอาต์พุตของช่องอิ่มตัว และทำให้วงจรไดรเวอร์แจ้งรหัสสถานะความล้มเหลวของวงจร I/O ในอินเทอร์เฟซการวินิจฉัยของ DCS หากเส้นทางลูปพาดผ่านสายเคเบิลกลางแจ้งระยะไกล ต้องเพิ่มหน่วยแยกสัญญาณเสริมภายนอกเพื่อป้องกันสัญญาณรบกวนที่ถูกเหนี่ยวนำ
ระหว่างการเริ่มใช้งานลูปครั้งแรก การตรวจสอบค่าคงที่สำหรับการสอบเทียบเอาต์พุตเป็นสิ่งสำคัญก่อนล็อกสายเข้ากับแอคชูเอเตอร์ที่เคลื่อนที่ ใช้เครื่องมือกำหนดค่าระบบเพื่อบังคับขั้น 4.00 mA และ 20.00 mA ที่กำหนด เพื่อตรวจสอบการติดตามตำแหน่งวาล์วโดยรวม หากบล็อกทางวิศวกรรมต้องใช้ค่าพื้นฐานแรงดัน 1-5V แทนการควบคุมด้วยกระแส สวิตช์กำหนดค่าภาคสนามที่อยู่บนเทอร์มิเนชันบล็อก หรือสวิตช์เฟิร์มแวร์ภายใน ต้องจัดแนวให้ถูกต้องเพื่อป้องกันความผิดปกติจากการตัดยอดสัญญาณอย่างรุนแรงระหว่างการทำงานของกระบวนการจริง
คำเตือนสำคัญ
ตัดเส้นทางจ่ายไฟหลักทั้งหมดไปยังส่วนช่องเสียบแร็กภายในเครื่องก่อนดำเนินการเสียบโมดูลทางกายภาพ การเปลี่ยนแปลงขณะระบบมีกระแสไฟโดยไม่ตรวจสอบว่ารางนำขั้วต่อแบ็กเพลนสะอาดสมบูรณ์ อาจทำให้เกิดสัญญาณรบกวนข้ามระบบหรือขัดจังหวะการทำงานของเอาต์พุตที่กำลังทำงานอยู่ข้างเคียง
ตรวจสอบชุดช่องเสียบโครงสร้างภายในแชสซี Symphony Plus เพื่อให้แน่ใจว่าไม่มีเศษวัสดุหรือพินที่วางแนวไม่ตรง
เลื่อนโครงยึดการ์ดไปตามรางนำแนวขึ้นรูปอย่างสม่ำเสมอ จนกระทั่งปลั๊กด้านหลังคลิกเข้าที่อย่างแน่นหนา
ยึดตัวยึดแผงโมดูลในตัวให้แน่นกับโครงสร้างพื้นผิวด้านหน้าเพื่อป้องกันการเลื่อนตัวทางกล
