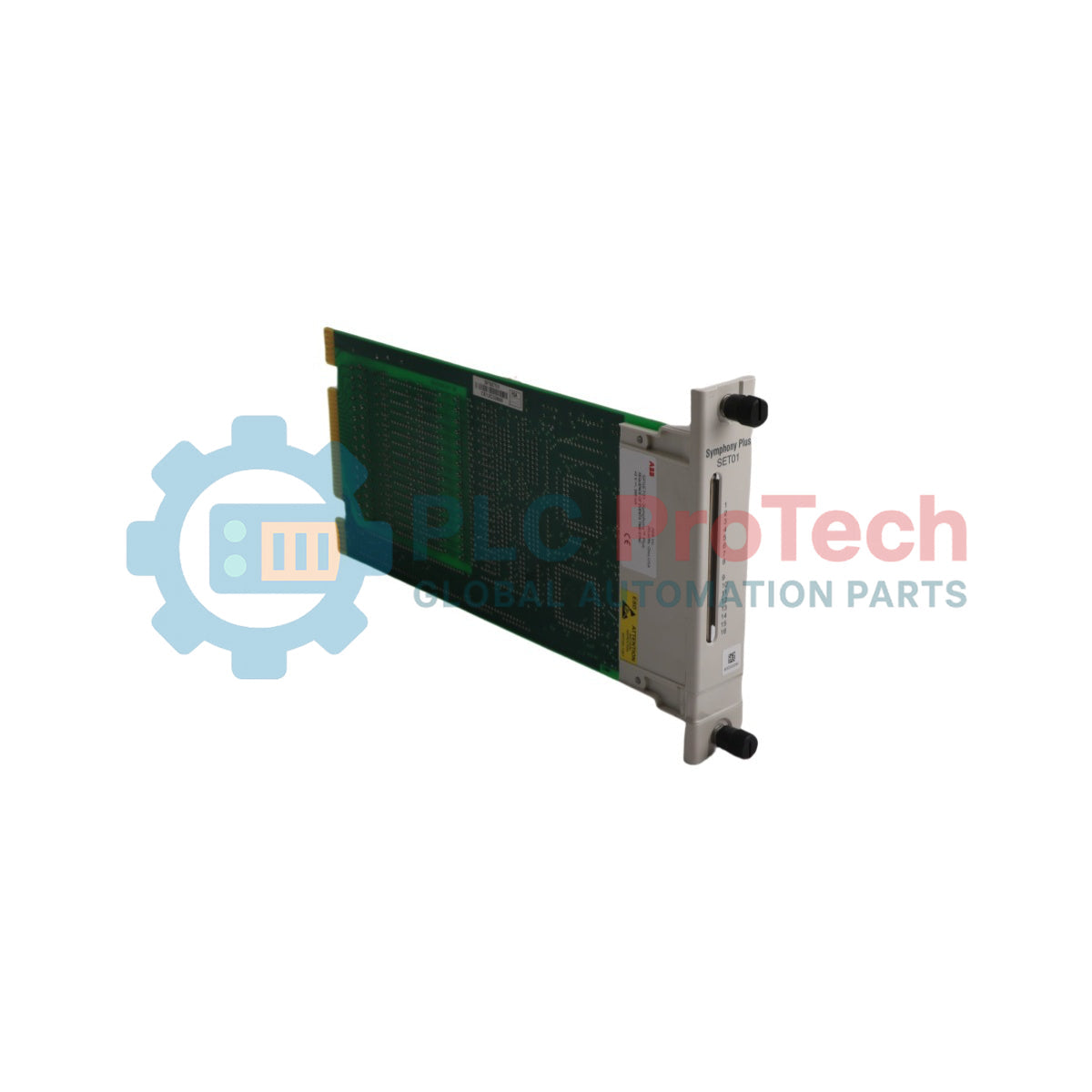

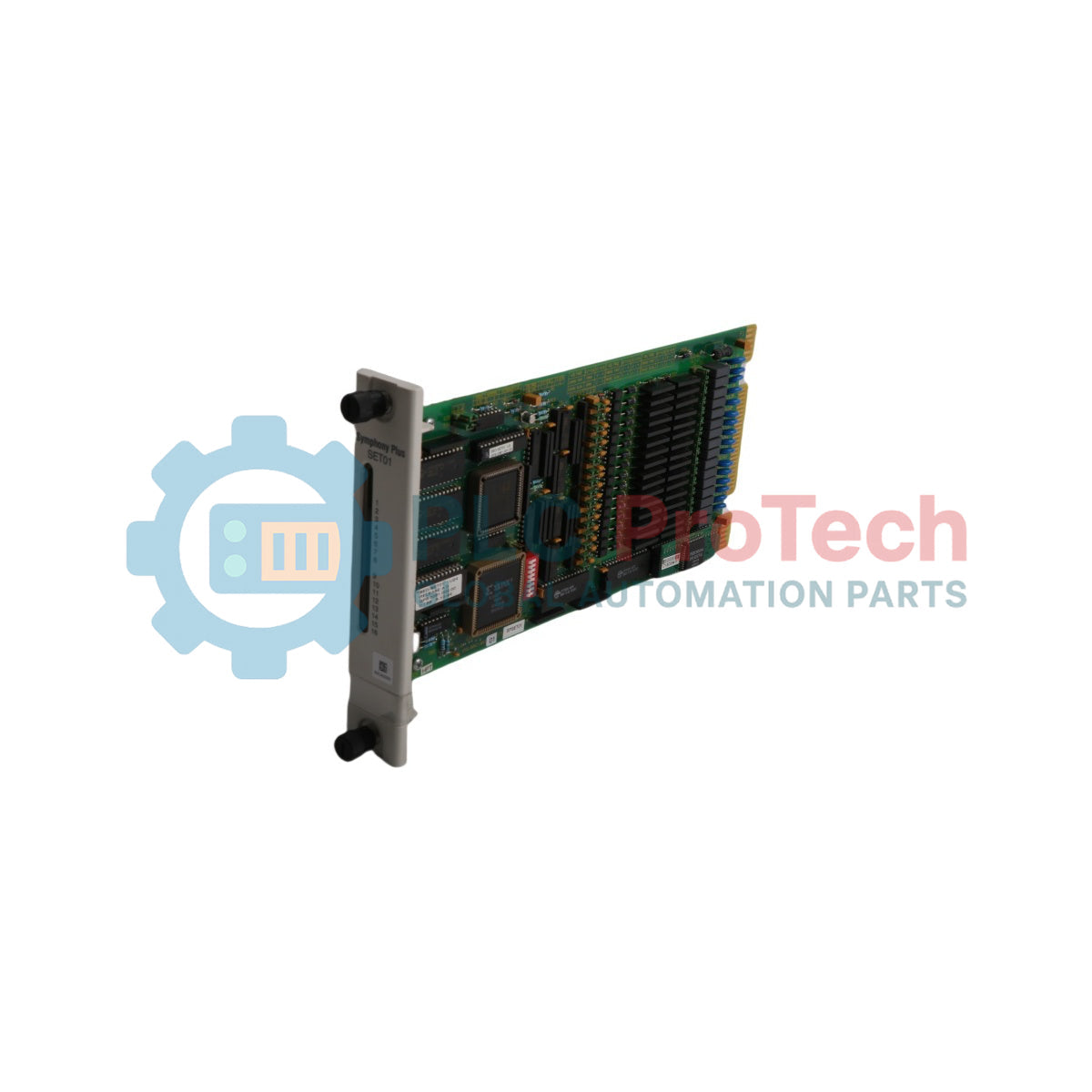

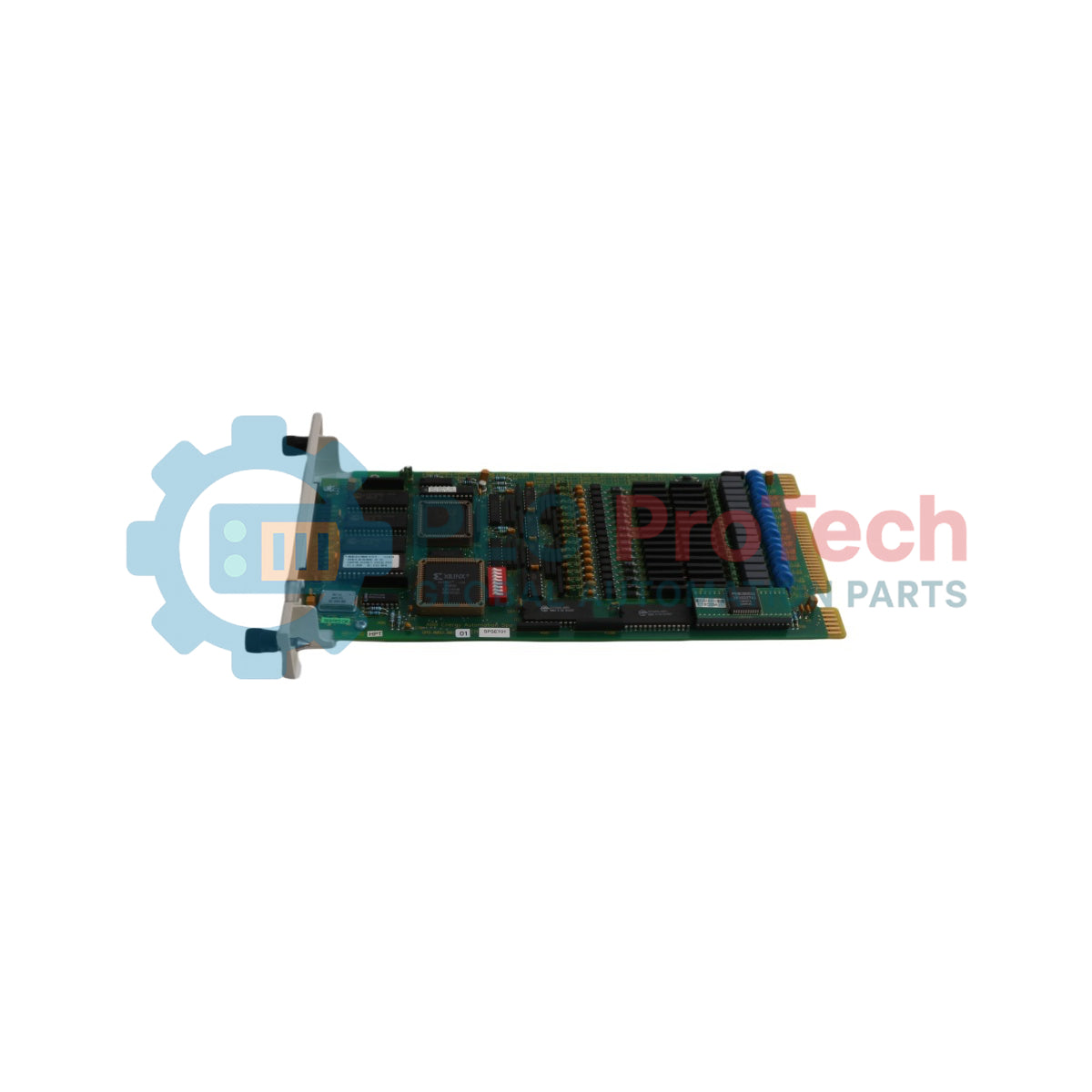

ABB Symphony Plus SPSET01 โมดูลอินพุตดิจิทัล SOE และซิงโครไนซ์เวลา

คำอธิบาย

ABB SPSET01 คือโมดูลอินพุตดิจิทัลลำดับเหตุการณ์ (SOE) และซิงโครไนซ์เวลาความหนาแน่นสูงที่ออกแบบมาสำหรับระบบควบคุมแบบกระจาย (DCS) Symphony Plus โมดูลนี้อยู่ในกลุ่มผลิตภัณฑ์ Symphony Plus HR I/O (Harmony Rack)

หน้าที่หลักของ SPSET01 คือให้บริการอินพุตดิจิทัลแบบเฉพาะที่ 16 ช่องแรกพร้อมการประทับเวลาความละเอียดสูง ควบคู่กับลิงก์ซิงโครไนซ์เวลาความแม่นยำสูงที่จัดสรรให้กับ BRC (คอนโทรลเลอร์บริดจ์) การกำหนดค่านี้ช่วยให้ระบบบันทึกการเปลี่ยนแปลงสถานะกระบวนการได้อย่างแม่นยำเพื่อการวิเคราะห์หาสาเหตุรากและการบันทึกเหตุขัดข้องในงานอุตสาหกรรม

คุณสมบัติ

• มีช่องอินพุตดิจิทัลเฉพาะ 16 ช่องสำหรับติดตามเหตุการณ์ความหนาแน่นสูง
• ประกอบด้วยลิงก์ซิงโครไนซ์เวลาความแม่นยำสูงในตัว ซึ่งเชื่อมต่อโดยตรงกับคอนโทรลเลอร์ BRC
• ช่วยให้บันทึกลำดับเหตุการณ์ (SOE) ได้อย่างแม่นยำด้วยความละเอียดระดับมิลลิวินาที
• รูปแบบผลิตภัณฑ์ออกแบบมาเพื่อใส่โดยตรงในสถาปัตยกรรม Harmony Rack มาตรฐาน

การใช้งาน

• การบันทึกลำดับเหตุการณ์ (SER) ในโรงไฟฟ้า
• การบันทึกทริปความเร็วสูงและการจัดการสัญญาณเตือนในกระบวนการน้ำมันและก๊าซ
• วงจรอินเตอร์ล็อกและวงจรตรวจสอบความปลอดภัยที่สำคัญ
• การผสานรวมสถานีไฟฟ้าย่อยภายในเฟรมเวิร์ก Symphony Plus DCS

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

การใส่และจัดวางโมดูล

ตรวจสอบให้แน่ใจว่าช่องเสียบ Harmony Rack ปราศจากเศษสิ่งสกปรกก่อนใส่โมดูล จัดแนวโมดูลให้ตรงกับรางนำด้านบนและด้านล่างของแชสซี ค่อย ๆ เลื่อนโมดูลไปด้านหน้าจนขั้วต่อด้านหลังเชื่อมต่อกับแบ็กเพลนของแร็กอย่างแน่นหนา ขันสกรูยึดแผ่นหน้ากากให้แน่นเพื่อให้มีการต่อลงดินและความมั่นคงทางกลอย่างเหมาะสม

การเดินสายและความสมบูรณ์ของสัญญาณ

การเดินสายภาคสนามของอินพุตดิจิทัลทั้งหมดต้องอยู่ห่างจากสายไฟ AC แรงดันสูงหรือสายเหนี่ยวนำกระแสสูงเพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับการเชื่อมต่อสัญญาณ ต่อลงชีลด์ตามแนวทางปฏิบัติมาตรฐานด้านวิศวกรรมโรงงาน โดยทั่วไปให้ต่อที่บัสบาร์กราวด์ของตู้แบบจุดเดียว

ลิงก์ซิงโครไนซ์เวลา

ลิงก์ซิงโครไนซ์เวลาความแม่นยำสูงระหว่างโมดูลกับคอนโทรลเลอร์ BRC จำเป็นต้องใช้การกำหนดค่าสายเคเบิลเฉพาะตามที่ระบุไว้ในคู่มือสถาปัตยกรรมระบบ ตรวจสอบให้แน่ใจว่าการเชื่อมต่อทั้งหมดแน่นหนาเพื่อป้องกันจิตเตอร์หรือการสูญเสียสัญญาณ ซึ่งอาจส่งผลต่อความแม่นยำของการประทับเวลา

คำถามที่พบบ่อย

หน้าที่หลักของโมดูล SPSET01 คืออะไร

โมดูลนี้มีอินพุตดิจิทัลแบบโลคัล 16 ช่องและลิงก์ซิงโครไนซ์เวลาความแม่นยำสูงไปยังคอนโทรลเลอร์ BRC เพื่อรองรับการติดตามลำดับเหตุการณ์ที่แม่นยำ

โมดูลนี้เข้ากันได้กับตระกูลระบบควบคุมใด

โมดูลนี้ได้รับการออกแบบมาโดยเฉพาะสำหรับระบบควบคุม ABB Symphony Plus โดยใช้โครงสร้างพื้นฐาน Harmony Rack (HR I/O)

ยูนิตนี้มีช่องอินพุตกี่ช่อง

มีช่องอินพุตดิจิทัลเฉพาะ 16 ช่องสำหรับตรวจสอบหน้าสัมผัสภาคสนามของกระบวนการ

โมดูลนี้จำเป็นต้องใช้แบตเตอรี่ภายนอกสำหรับการทำงานมาตรฐานหรือไม่

ข้อมูลทางวิศวกรรมระบุว่าไม่มีการใช้แบตเตอรี่ในการทำงานปกติ แม้ว่าจะมีการอ้างอิงน้ำหนักเซลล์กระดุมลิเธียมตามปกติ 5 กรัมในเอกสารจัดประเภททางเทคนิค

โมดูลมีขนาดทางกายภาพเท่าใดสำหรับการวางแผนพื้นที่ในแร็ก

ตัวเครื่องมีความสูง 358.14 มม. ความกว้าง 279.4 มม. และความลึก 76.2 มม.

โมดูลนี้เชื่อมต่อกับคอนโทรลเลอร์ใดเพื่อซิงโครไนซ์เวลา

โมดูลนี้เชื่อมต่อโดยตรงกับ ABB Bridge Controller (BRC) เพื่อส่งมอบการประทับเวลาของเหตุการณ์ที่แม่นยำ

การจัดประเภทที่แน่นอนของโมดูลนี้ภายใต้ข้อกำหนด WEEE คืออะไร

จัดอยู่ในหมวดหมู่ที่ 5 ในฐานะอุปกรณ์ขนาดเล็กที่ไม่มีมิติภายนอกใดเกิน 50 ซม.

โมดูลนี้รองรับสัญญาณแอนะล็อกหรือไม่

ไม่ใช่ นี่คือโมดูลอินพุตดิจิทัลเฉพาะทางที่ออกแบบมาสำหรับลำดับเหตุการณ์แบบดิสครีต

หมายเลขพิกัดอัตราศุลกากรใดใช้กับผลิตภัณฑ์นี้สำหรับการจัดส่งระหว่างประเทศ

หมายเลขพิกัดอัตราศุลกากรที่กำหนดคือ 85389081 โดยมีการจัดประเภทตามรหัส HS ทั่วไปเป็น 853890
