Allen-Bradley

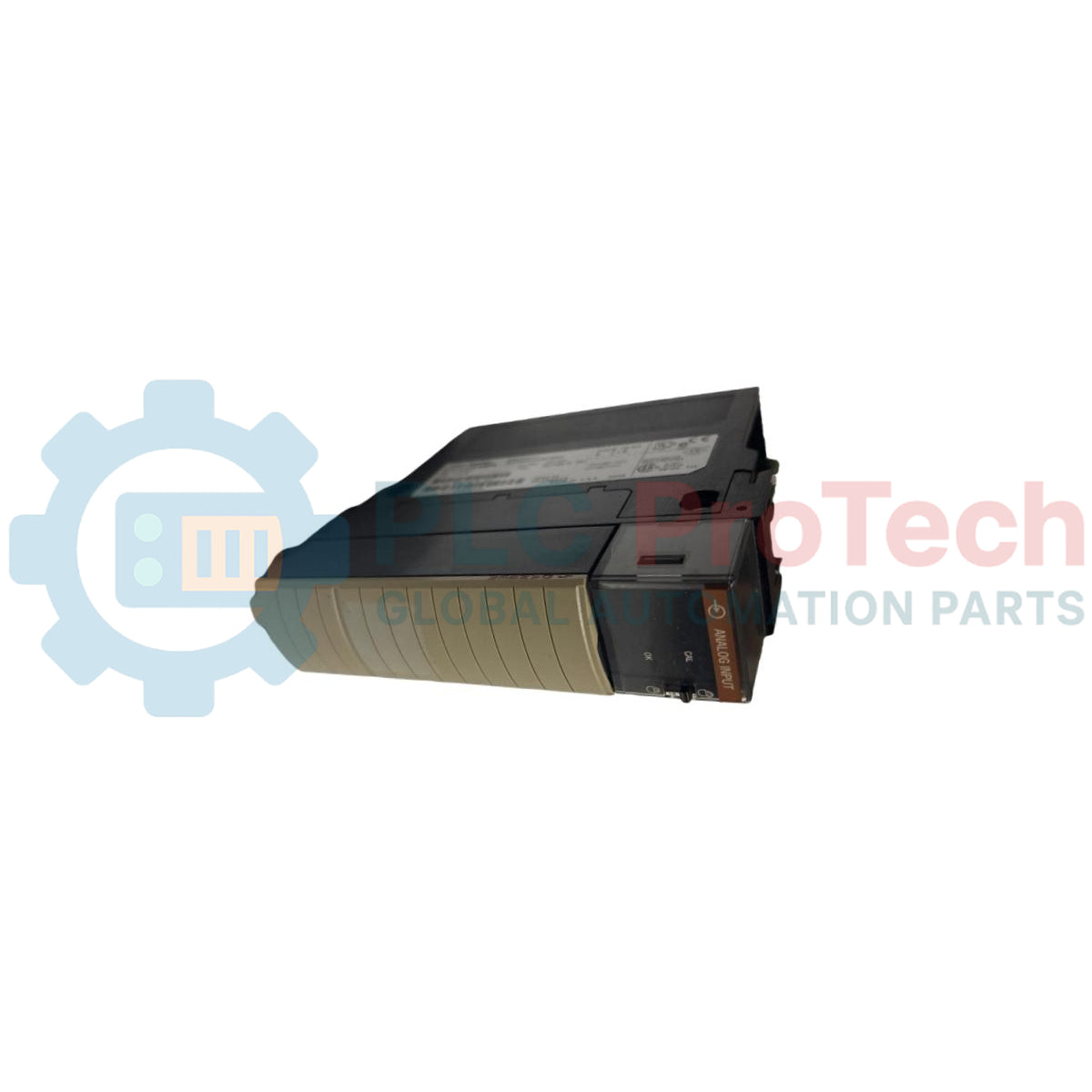

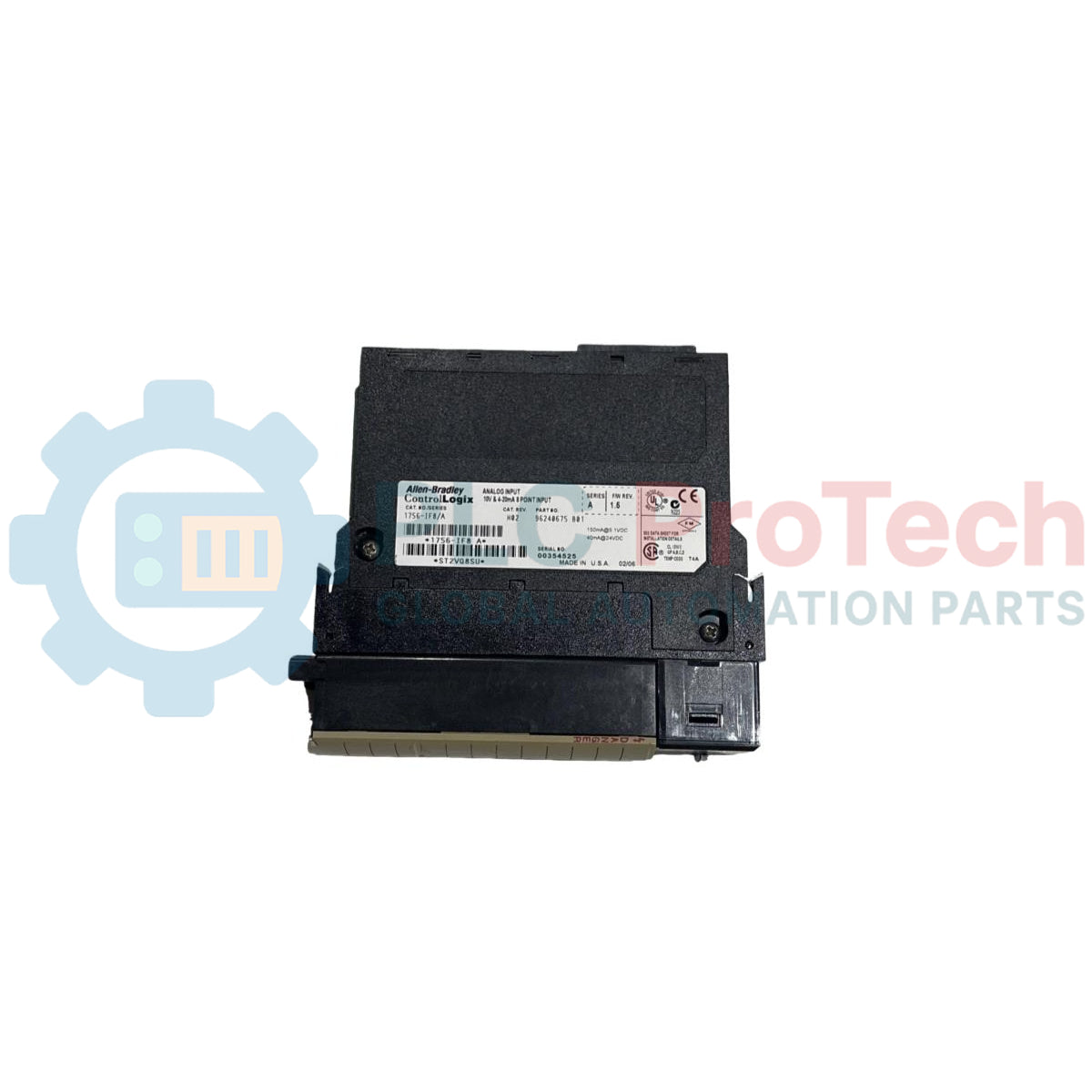

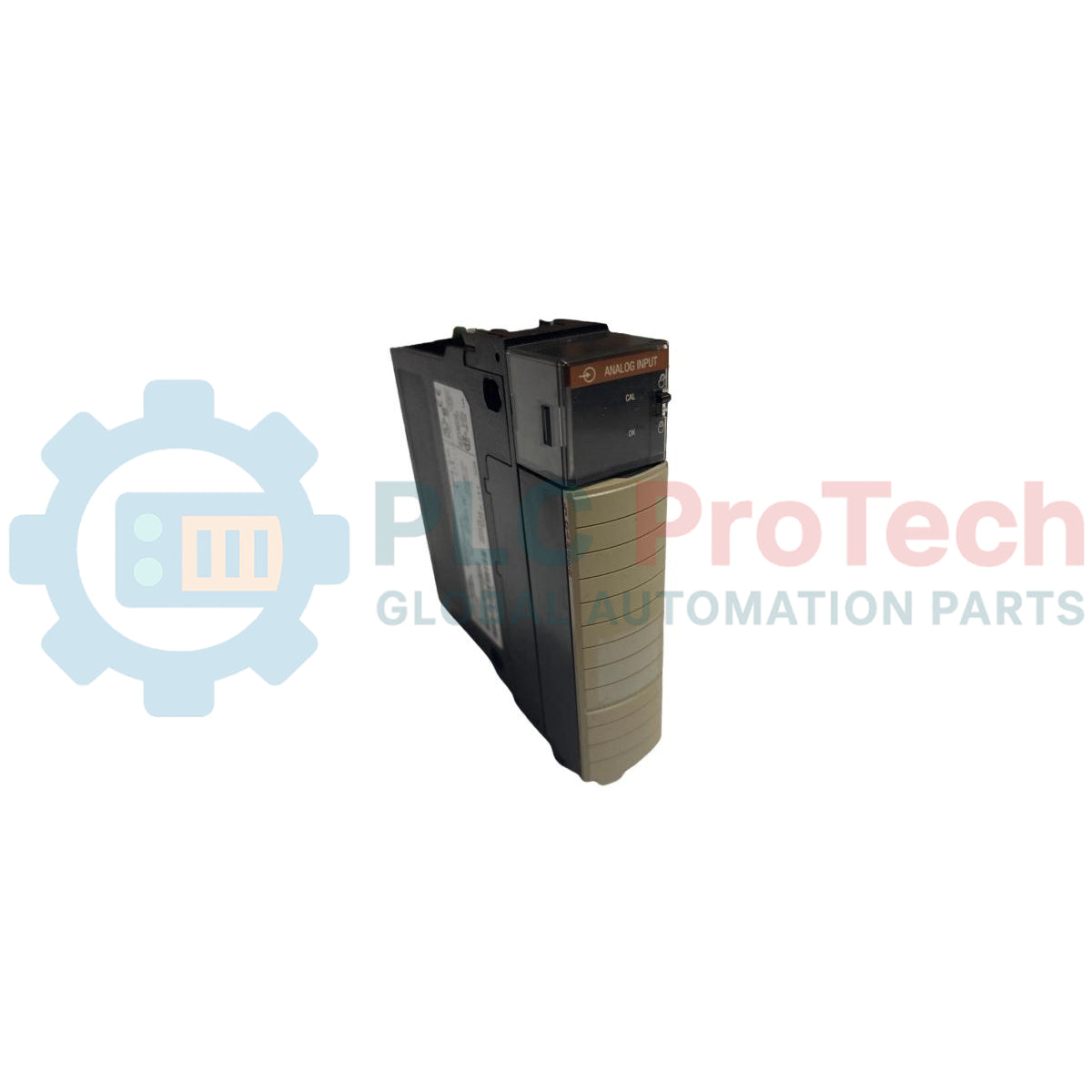

โมดูลอินพุตแอนะล็อก 8 จุด ControlLogix Allen-Bradley 1756-IF8

SKU 1756-IF8

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1756-IF8
Origin สหรัฐอเมริกา
Product Type: โมดูลอินพุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 0.31 kg
Dimensions: 3.5 ซม. x 14.0 ซม. x 14.5 ซม. (กว้าง x สูง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

ปริมาณ

Call sales Contact

Product Description

คำอธิบาย

Allen-Bradley 1756-IF8 เป็นโมดูลอินพุตอะนาล็อกแบบไม่แยกวงจรไฟฟ้า ออกแบบมาสำหรับการรับสัญญาณความหนาแน่นสูงภายในสถาปัตยกรรมระบบควบคุม ControlLogix โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซโดยตรงระหว่างตัวควบคุมระบบอัตโนมัติที่ตั้งโปรแกรมได้กับเครื่องมือวัดภาคสนาม โดยรับสัญญาณอะนาล็อกทั้งแรงดันและกระแสผ่านอินพุตต่าง ๆ สามารถกำหนดค่าให้ทำงานในโหมดซิงเกิลเอนด์ ดิฟเฟอเรนเชียล หรือดิฟเฟอเรนเชียลความเร็วสูงได้ โดย 1756-IF8 ให้การประมวลผลและแปลงสัญญาณอย่างแม่นยำ เพื่อรองรับลูปควบคุมที่เสถียรในกระบวนการอุตสาหกรรมหลากหลายประเภท

โมดูลนี้ทำงานตามหลักการแปลงแบบซิกมา-เดลตา โดยประมวลผลอินพุตสัญญาณด้วยความละเอียดสูงสุด 16 บิต ทำให้สามารถแสดงค่าดิจิทัลของตัวแปรกระบวนการจริงได้อย่างแม่นยำสูง ด้วยการวินิจฉัยระดับช่องสัญญาณ 1756-IF8 สามารถตรวจจับสภาวะเกินช่วง ต่ำกว่าช่วง และสายขาดหรือหลุดได้อย่างต่อเนื่อง เพื่อรักษาความพร้อมใช้งานของระบบและปกป้องกระบวนการ โมดูลใช้เทคโนโลยีผู้ผลิต-ผู้บริโภคเพื่อกระจายข้อมูลที่บันทึกได้อย่างมีประสิทธิภาพไปยังคอนโทรลเลอร์หลายตัวผ่านแบ็กเพลนภายในเครื่องหรือระยะไกล

คุณสมบัติ

การกำหนดค่าหลายโหมด: รองรับอินพุตแบบซิงเกิลเอนด์สูงสุด 8 ช่อง แบบดิฟเฟอเรนเชียล 4 ช่อง หรือแบบดิฟเฟอเรนเชียลความเร็วสูง 2 ช่องบนโมดูลเดียว
ช่วงสัญญาณอินพุตที่ยืดหยุ่น: รองรับตัวเลือกแรงดันแบบไบโพลาร์ที่ +/-10V, 0 ถึง 10V, 0 ถึง 5V รวมถึงลูปกระแสตั้งแต่ 0 ถึง 20 mA และ 4 ถึง 20 mA
การแปลงความละเอียดสูง: ให้ความละเอียด 15 บิตพร้อมบิตเครื่องหมายสำหรับโหมดแรงดันแบบไบโพลาร์ และความละเอียดเต็ม 16 บิตสำหรับอินพุตแรงดันและกระแสแบบยูนิโพลาร์
สัญญาณเตือนกระบวนการในตัว: รองรับสัญญาณเตือนกระบวนการที่ตั้งโปรแกรมได้ สัญญาณเตือนอัตราการเปลี่ยนแปลง และการรายงานข้อผิดพลาดด้านการวินิจฉัยโดยตรงไปยังแบ็กเพลน
การออกแบบแชสซีแบบถอดเปลี่ยนได้ขณะทำงาน: รองรับการถอดและใส่ภายใต้แรงดันไฟฟ้า (RIUP) ทำให้สามารถเปลี่ยนโมดูลภาคสนามได้โดยไม่ต้องตัดการจ่ายไฟให้แบ็กเพลนของแชสซี

การใช้งาน

การตรวจสอบเครื่องส่งสัญญาณกระบวนการแบบเรียลไทม์ในอุตสาหกรรมน้ำมัน ก๊าซ และการผลิตสารเคมี
การบันทึกข้อมูลความเร็วสูงสำหรับเซนเซอร์วัดแรงดัน การไหล และระดับในโรงบำบัดน้ำ
การผสานรวมทรานสดิวเซอร์และเซนเซอร์วัดอุณหภูมิผ่านอุปกรณ์ปรับสภาพสัญญาณภายนอก
ระบบอัตโนมัติในโรงงานทั่วไปที่ต้องการการตรวจวัดสัญญาณแอนะล็อกความหนาแน่นสูงแบบรวมศูนย์

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Allen-Bradley / Rockwell Automation
หมายเลขแค็ตตาล็อก	1756-IF8
ประเภทโมดูล	โมดูลอินพุตแอนะล็อก
ซีรีส์	ControlLogix
จำนวนอินพุต	อินพุตแบบปลายเดี่ยว 8 ช่อง, อินพุตแบบดิฟเฟอเรนเชียล 4 ช่อง หรืออินพุตแบบดิฟเฟอเรนเชียลความเร็วสูง 2 ช่อง
วิธีการแปลง	ซิกมา-เดลตา
ช่วงสัญญาณอินพุต	แรงดันไฟฟ้า: +/-10V, 0-10V, 0-5V; กระแส: 0-20 mA, 4-20 mA
ความละเอียด	+/-10.25V: 15 บิตบวกเครื่องหมาย; 0-10.25V / 0-5.125V / 0-20.5mA: 16 บิต
กระแสที่ดึงจากแบ็กเพลน	150 mA ที่ 5.1V DC, 40 mA ที่ 24V DC
การสูญเสียกำลังไฟฟ้า	โหมดแรงดันไฟฟ้า: 1.73 W; โหมดกระแส: 2.33 W
รูปแบบข้อมูล	โหมดจำนวนเต็ม (จัดชิดซ้าย, ส่วนเติมเต็ม 2) จุดลอยตัว IEEE 32 บิต
เทอร์มินัลบล็อกแบบถอดได้	1756-TBCH, 1756-TBS6H (36 พิน)
อุณหภูมิขณะทำงาน	0 ถึง 60 องศาเซลเซียส
อุณหภูมิขณะจัดเก็บ	-40 ถึง 85 องศาเซลเซียส
ความชื้นสัมพัทธ์	5% ถึง 95% โดยไม่เกิดการควบแน่น

การเชื่อมต่อ/อินเทอร์เฟซ

พินคอนเน็กเตอร์	ฟังก์ชัน
IN-x	ขั้วต่ออินพุตแอนะล็อกขั้วบวกสำหรับช่องสัญญาณ x ที่กำหนด
RTN-x	ขั้วต่อเส้นทางกลับสำหรับช่องสัญญาณ x ที่กำหนด (เชื่อมต่อภายใน)
i RTN-x	ขั้วต่อสายกลับของลูปกระแสเชื่อมต่อกับตัวต้านทานภายในขนาด 249 โอห์ม

แนวทางการติดตั้ง

การจัดแนวแชสซี: ดันโมดูลเข้าไปในรางนำของสล็อตบนแชสซีแบบโลคัลหรือรีโมตให้แน่น จนสลักด้านบนและด้านล่างคลิกเข้าที่ สามารถติดตั้งหรือถอดโมดูลได้ขณะที่มีการจ่ายไฟให้แบ็กเพลน
การเดินสายเทอร์มินัลบล็อกแบบถอดได้: ต่อสายสัญญาณแบบไม่มีชีลด์หรือมีชีลด์เข้ากับ RTB 36 พิน (1756-TBCH หรือ 1756-TBS6H) ก่อนติดตั้งบล็อกเข้ากับด้านหน้าของโมดูล
การป้องกันสัญญาณรบกวนและการต่อลงดิน: ปอกเปลือกสายเคเบิลออกเป็นช่วงสั้น ๆ บิดชีลด์ฟอยล์เข้ากับสายเดรนเปลือย แล้วต่อสายเดรนเข้ากับจุดต่อลงดินของแผงที่เหมาะสม เพื่อลดสัญญาณรบกวนทางแม่เหล็กไฟฟ้าจากภายนอก
ตัวต้านทานลูปกระแส: ตรวจสอบให้แน่ใจว่าลูปกระแสถูกเดินผ่านขั้วต่อ i RTN ที่ระบุอย่างถูกต้อง เพื่อให้กระแสไหลผ่านตัวต้านทานความแม่นยำภายในขนาด 249 โอห์ม

Shipping & Returns

Global Express Shipping

Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
12-Month Warranty: Every industrial component is backed by our technical warranty.

FAQ

โมดูลนี้สามารถกำหนดค่าให้รองรับช่วงสัญญาณอินพุตใดได้บ้าง

โมดูลนี้สามารถกำหนดค่าให้รองรับช่วงแรงดันไฟฟ้า ±10V, 0-10V และ 0-5V รวมถึงช่วงกระแสลูป 0-20 mA และ 4-20 mA

อุปกรณ์นี้ต้องการพลังงานจากแบ็กเพลนเท่าใด

อุปกรณ์นี้ต้องใช้แหล่งจ่ายไฟสองแหล่งจากแบ็กเพลนของแชสซี ได้แก่ 150 mA ที่ 5.1V DC และ 40 mA ที่ 24V DC

โมดูลนี้รองรับการถอดเปลี่ยนขณะระบบกำลังทำงานหรือไม่

ใช่ โมดูลนี้ได้รับการออกแบบให้รองรับการถอดและติดตั้งขณะมีไฟเลี้ยง (RIUP) ซึ่งหมายความว่าสามารถติดตั้งหรือถอดออกได้ขณะที่แชสซียังจ่ายไฟอยู่
