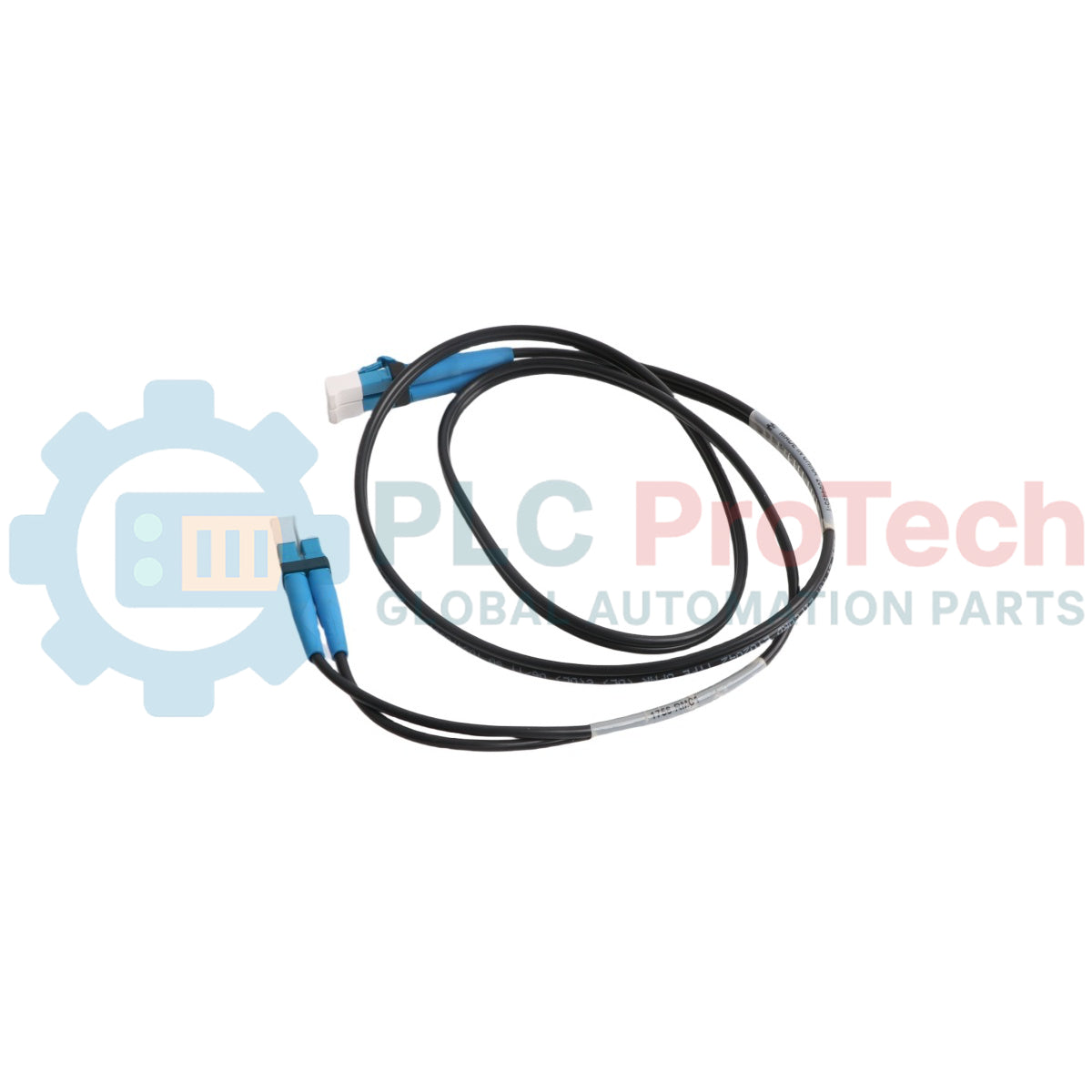

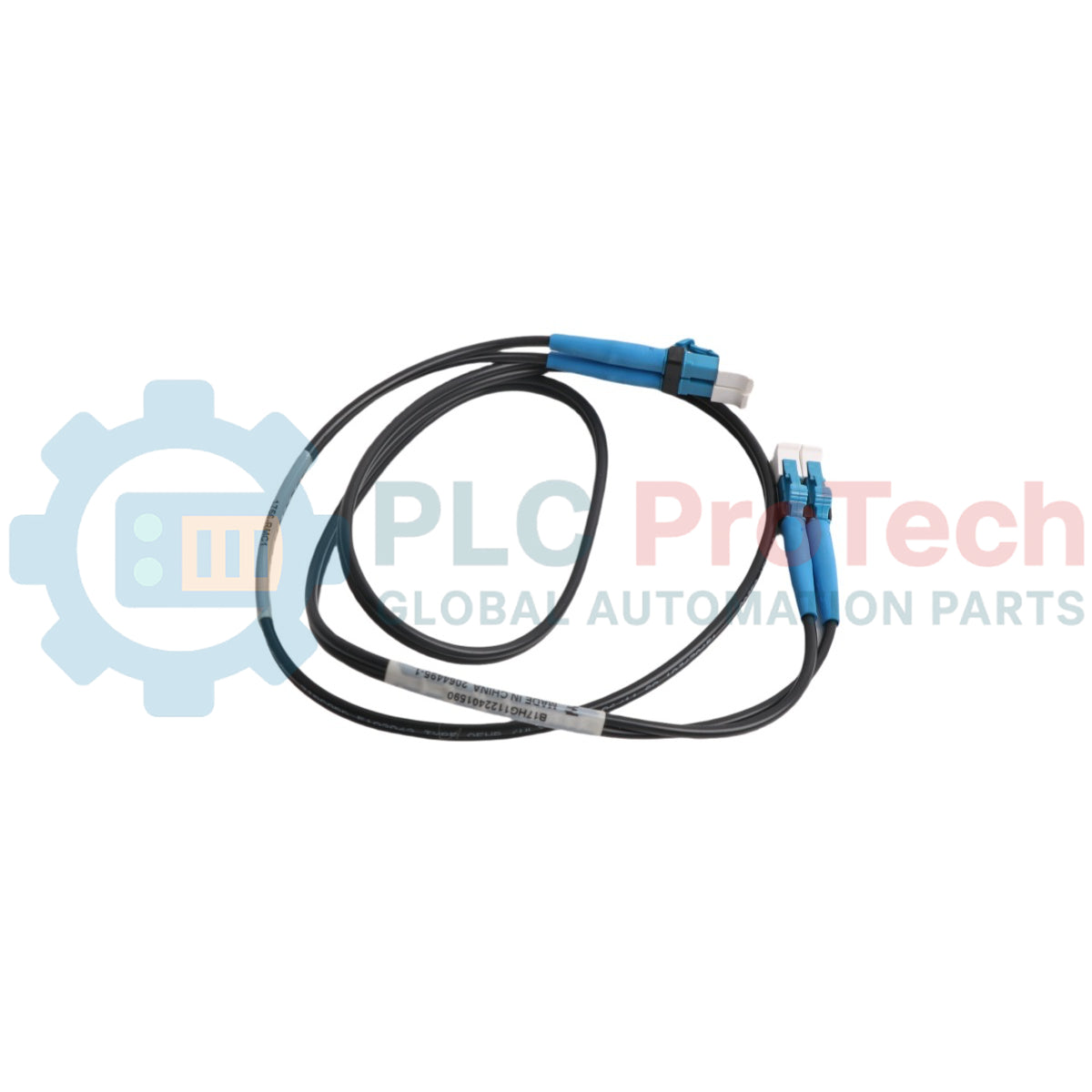

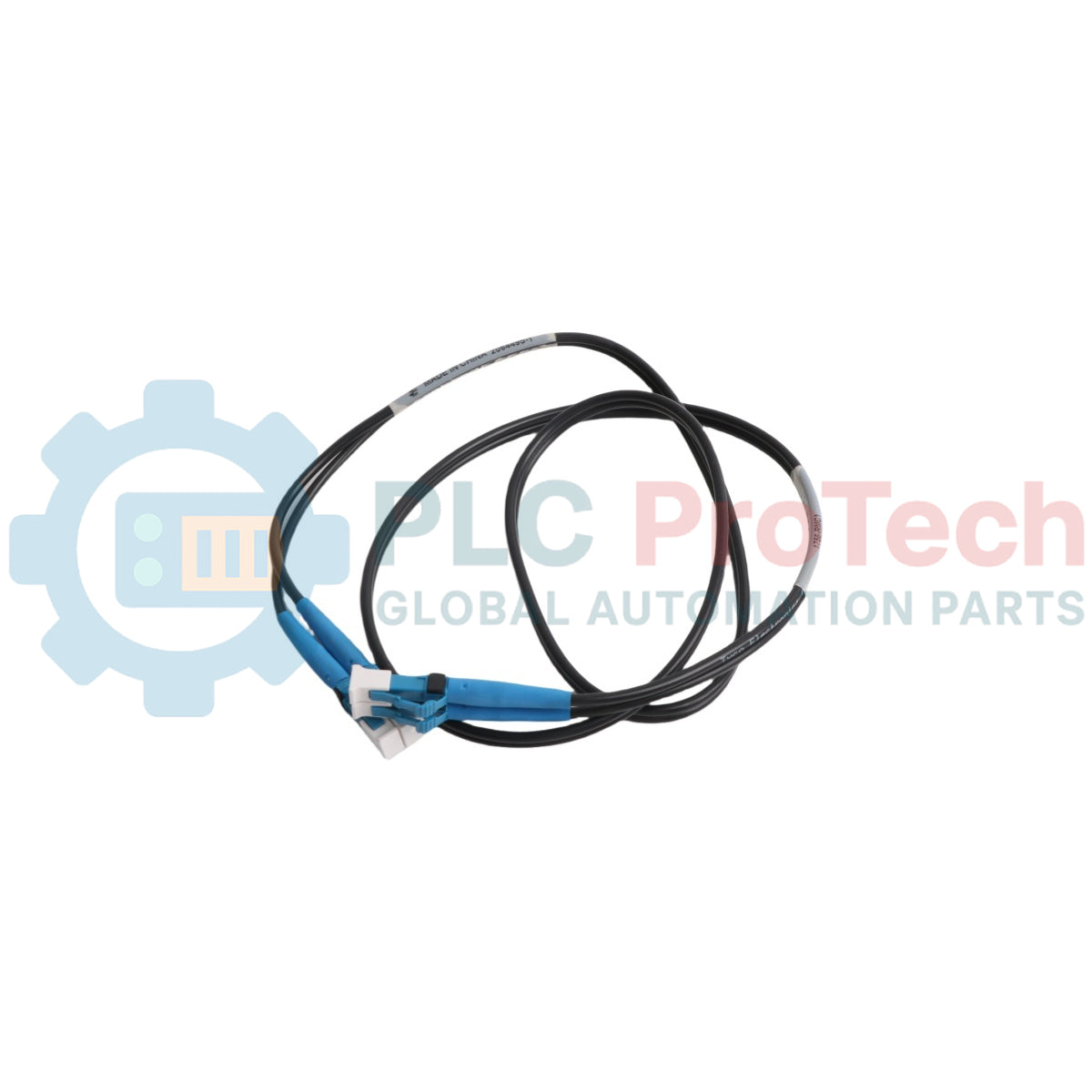

Allen-Bradley 1756-RMC1 สายไฟเบอร์สำรองสำหรับ ControlLogix

SKU 1756-RMC1

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1756-RMC1
Country of origin:สหรัฐอเมริกา
Product Type: สายไฟเบอร์สำรอง
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 20g
Dimensions: 1 เมตร (1mt)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Allen-Bradley 1756-RMC1 ทำหน้าที่เป็นชุดประกอบอินเทอร์เฟซทางกายภาพความเร็วสูงโดยเฉพาะ ซึ่งออกแบบมาเพื่อเชื่อมต่อช่องสัญญาณซิงโครไนซ์ระหว่างแพลตฟอร์มฮาร์ดแวร์สำรอง สายเคเบิลใยแก้วนำแสงสำรอง ControlLogix ขนาด 1 เมตรนี้ช่วยให้การสื่อสารระหว่างโมดูลโดยตรงและมีความหน่วงต่ำระหว่างโมดูลสำรอง 1756-RM หรือ 1756-RM2 แยกกันที่ติดตั้งอยู่ในแชสซีอิสระ การจำลองสถานะฮาร์ดแวร์และสัญญาณซิงโครไนซ์อย่างต่อเนื่องช่วยให้คอนโทรลเลอร์สำรองทำงานควบคู่ไปกับงานควบคุมของโปรเซสเซอร์หลัก ป้องกันการหยุดชะงักของการทำงานเมื่อเกิดเหตุการณ์สลับหน่วยหลัก

คุณสมบัติ

อินเทอร์เฟซเฉพาะสำหรับความพร้อมใช้งานสูง: ออกแบบมาโดยเฉพาะสำหรับโมดูลซีรีส์ 1756-RM เพื่อรักษาการซิงโครไนซ์ข้อมูลอย่างต่อเนื่องระหว่างชุดคอนโทรลเลอร์คู่ที่มีความพร้อมใช้งานสูง
ความยาวสื่อที่เหมาะสม: มีความยาวทางกายภาพคงที่ 1 เมตร เพื่อลดการลดทอนของเส้นทางออปติคัลให้น้อยที่สุด พร้อมให้ความยืดหยุ่นในการเดินสายระหว่างแร็กที่อยู่ติดกันอย่างเพียงพอ
การแยกแกนใยแก้วนำแสง: ใช้เส้นทางสื่อแบบออปติคัลเพื่อให้มีภูมิคุ้มกันต่อสัญญาณรบกวนจากการรบกวนทางแม่เหล็กไฟฟ้าและคลื่นความถี่วิทยุได้ดียิ่งขึ้นในสภาพแวดล้อมโรงงานอุตสาหกรรมที่มีความรุนแรง
การยึดหัวต่ออย่างแข็งแรง: มาพร้อมตัวเรือนส่วนปลายสำหรับงานหนักที่เชื่อมล็อกเข้ากับพอร์ตอินเทอร์เฟซของโมดูลสำรองอย่างแน่นหนา เพื่อป้องกันการหลุดโดยไม่ตั้งใจ

การใช้งาน

การเชื่อมต่อโมดูลสำรอง 1756-RM ในระบบ PLC ขนาดใหญ่แบบแชสซีคู่ที่ซิงโครไนซ์กัน
ระบบควบคุมสำรองกระบวนการที่มีความพร้อมใช้งานสูงภายในโรงบำบัดน้ำ โรงไฟฟ้า และสายการประกอบยานยนต์
ลูปควบคุมโครงสร้างพื้นฐานสำคัญที่ต้องการการสลับจากโปรเซสเซอร์หลักไปยังโปรเซสเซอร์สำรองอย่างราบรื่นโดยไม่สูญเสียสถานะ

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ข้อมูลจำเพาะ
ผู้ผลิต	Allen-Bradley / Rockwell Automation
หมายเลขแค็ตตาล็อก	1756-RMC1
ประเภทส่วนประกอบ	สายเคเบิลอุปกรณ์เสริม PLC และ I/O
ซีรีส์ผลิตภัณฑ์	ระบบสำรอง ControlLogix
ฟังก์ชันเฉพาะ	สายเคเบิลสำหรับเชื่อมต่อกับโมดูลสำรอง 1756
ความยาวสาย	1 เมตร (1 ม.)
สื่อส่งสัญญาณ	ชุดประกอบแกนใยแก้วนำแสง

รุ่นทางเลือกและความเข้ากันได้

ชุดประกอบ 1756-RMC1 มีไว้สำหรับระบบนิเวศโมดูลความซ้ำซ้อน ControlLogix โดยเฉพาะ และเข้ากันได้โดยตรงกับโมดูล 1756-RM มาตรฐานและแพลตฟอร์มฮาร์ดแวร์ความพร้อมใช้งานสูง 1756-RM2 สำหรับการติดตั้งที่ต้องมีระยะห่างเพิ่มขึ้นระหว่างตู้ควบคุมหรือตู้ข้างเคียง ต้องใช้รุ่นความยาวอื่นในตระกูลการทำงานเดียวกันแทนการต่อสายหรือดัดแปลงสายไฟเบอร์นี้ เช่น ชุดประกอบ 1756-RMC3 ยาว 3 เมตร หรือ 1756-RMC10 ยาว 10 เมตร

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ข้อผิดพลาดสำคัญทางวิศวกรรมระหว่างการติดตั้งคือการไม่ปฏิบัติตามข้อกำหนดรัศมีการดัดทางกายภาพของแกนไฟเบอร์ออปติกภายในช่องรางเดินสาย การบังคับให้เกิดรอยพับมุม 90 องศา หรือการรัดมัดสายเคเบิลด้วยเคเบิลไทพลาสติกที่แน่นเกินไป จะทำให้เกิดการสูญเสียจากการดัดระดับจุลภาค ส่งผลให้ค่าการลดทอนสัญญาณที่จุดเชื่อมต่อทรานซีฟเวอร์เสื่อมลง และนำไปสู่การหลุดซิงโครไนซ์หรือข้อผิดพลาดการสูญเสียคู่ที่ไม่สามารถกู้คืนได้ นอกจากนี้ ให้ตรวจสอบและทำความสะอาดปลายเฟอร์รูลของขั้วต่อไฟเบอร์ทั้งสองอย่างระมัดระวัง เพื่อกำจัดฝุ่นและจาระบีก่อนเชื่อมต่อ การใช้เส้นทางเชื่อมต่อที่ปนเปื้อนอาจทำให้แพ็กเก็ตตรวจสอบความถูกต้องของข้อมูลเสียหาย และขัดขวางไม่ให้ระบบหลักและระบบสำรองสร้างสถานะซิงโครไนซ์ที่ผ่านการรับรองได้

แนวทางการติดตั้ง

คำเตือนสำคัญ: ห้ามมองเข้าไปในทรานซีฟเวอร์ของโมดูลความซ้ำซ้อนหรือปลายที่ไม่ได้เชื่อมต่อของจุดสิ้นสุดสายไฟเบอร์โดยตรงขณะที่ระบบมีไฟเลี้ยง อาจมีรังสีเลเซอร์หรือ LED ที่มองไม่เห็น ซึ่งก่อให้เกิดความเสี่ยงร้ายแรงต่อความเสียหายถาวรของดวงตาหรือเนื้อเยื่อรับแสง

1

ค้นหาโมดูลความซ้ำซ้อน 1756-RM หลักและสำรองที่ติดตั้งอยู่ในแชสซี ControlLogix หลักและสำรองที่ตรงกัน

2

ถอดฝาครอบกันฝุ่นสำหรับห้องสะอาดออกจากพอร์ตขั้วต่อไฟเบอร์บนโมดูลความซ้ำซ้อนทั้งสองชุด

3

จัดแนวรูปแบบกำหนดตำแหน่งของขั้วต่อสายเคเบิล 1756-RMC1 ให้ตรงกับช่องรับที่เข้าคู่กันบนชุดแชสซีความซ้ำซ้อนหลัก

4

เสียบขั้วต่ออินเทอร์เฟซให้แน่นจนได้ยินเสียงคลิกและล็อกเข้าที่ โดยตรวจสอบให้แน่ใจว่ากลไกสลักทำงานอย่างสมบูรณ์

5

เดินสายช่วงที่เหลือยาว 1 เมตรผ่านรางเดินสายแบบเปิด โดยให้โค้งอย่างนุ่มนวลและหลวม จากนั้นเชื่อมต่อปลายอีกด้านเข้ากับโมดูลความซ้ำซ้อนของคู่ที่ทำงานร่วมกัน

FAQ

สามารถดัดแปลงหรือต่อสายนี้เพื่อเพิ่มระยะการใช้งานให้เกิน 1 เมตรได้หรือไม่

ไม่สามารถทำได้ สายนี้เป็นชุดสายไฟเบอร์ออปติกที่เข้าหัวสำเร็จรูป การต่อสายหรือเพิ่มความยาวด้วยตนเองจะทำให้เกิดการลดทอนสัญญาณและความหน่วงของเวลาที่ไม่สามารถยอมรับได้ ซึ่งทำให้ตรรกะการซิงโครไนซ์ทำงานผิดพลาด สำหรับระยะทางที่ไกลขึ้น ต้องใช้รุ่นอื่นในแค็ตตาล็อก เช่น สายยาว 3 เมตรหรือ 10 เมตร

ฮาร์ดแวร์ส่วนประกอบใดบ้างที่ลิงก์สำรองนี้เชื่อมต่อด้วย

ชุดประกอบนี้ออกแบบมาโดยเฉพาะเพื่อเชื่อมต่อโมดูลซิงโครไนซ์สำรอง 1756-RM และ 1756-RM2 ระหว่างระบบ ControlLogix แบบสองแชสซี

ประโยชน์หลักในการใช้งานของการใช้สื่อไฟเบอร์ออปติกสำหรับลิงก์สำรองคืออะไร

โครงสร้างไฟเบอร์ออปติกให้การแยกทางแสงโดยสมบูรณ์ และป้องกันการรบกวนทางแม่เหล็กไฟฟ้าแรงดันสูง (EMI) รวมถึงสัญญาณรบกวนความถี่วิทยุได้อย่างสมบูรณ์ ซึ่งมักพบในสภาพแวดล้อมแบ็กเพลนทางอุตสาหกรรมที่มีอุปกรณ์หนาแน่น

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
