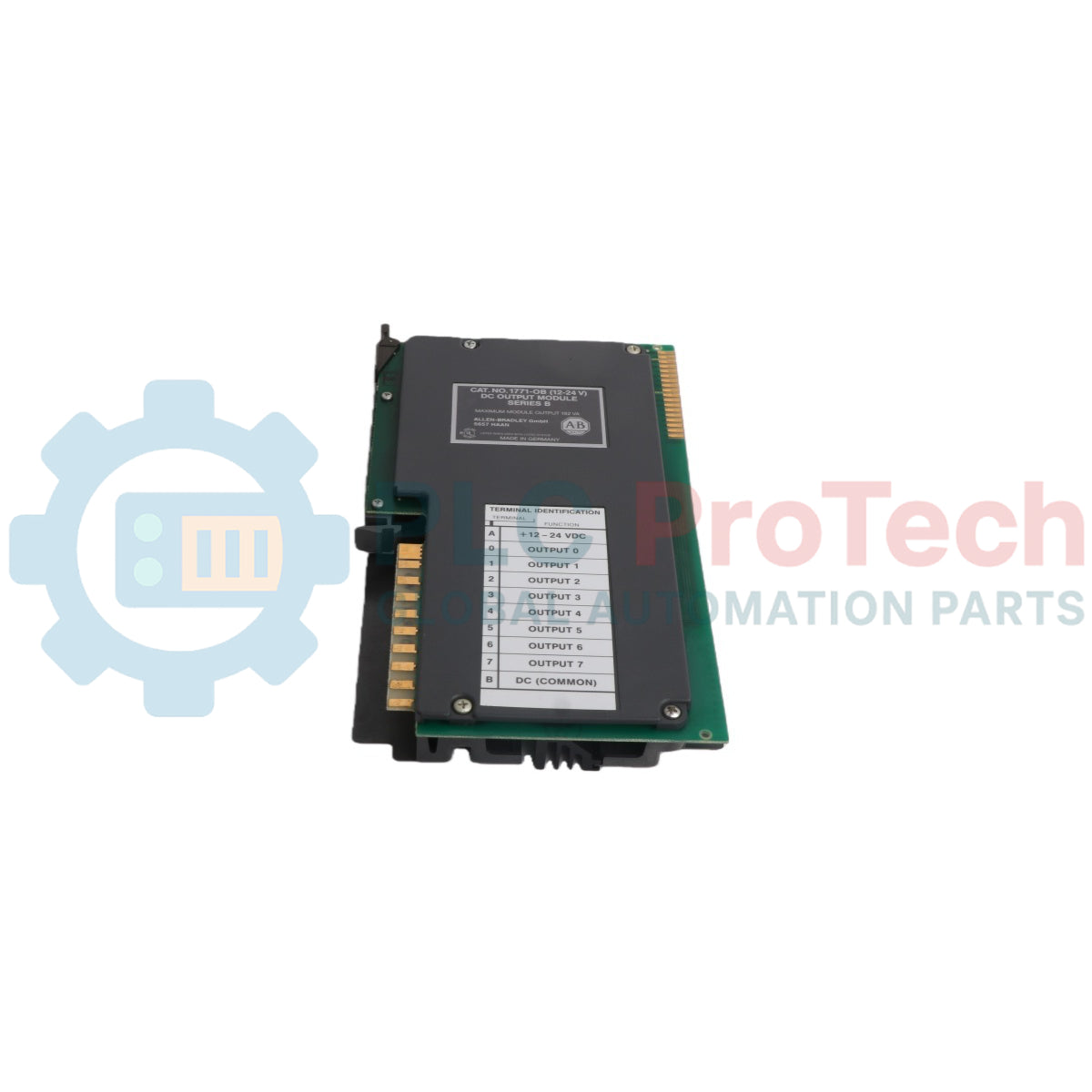

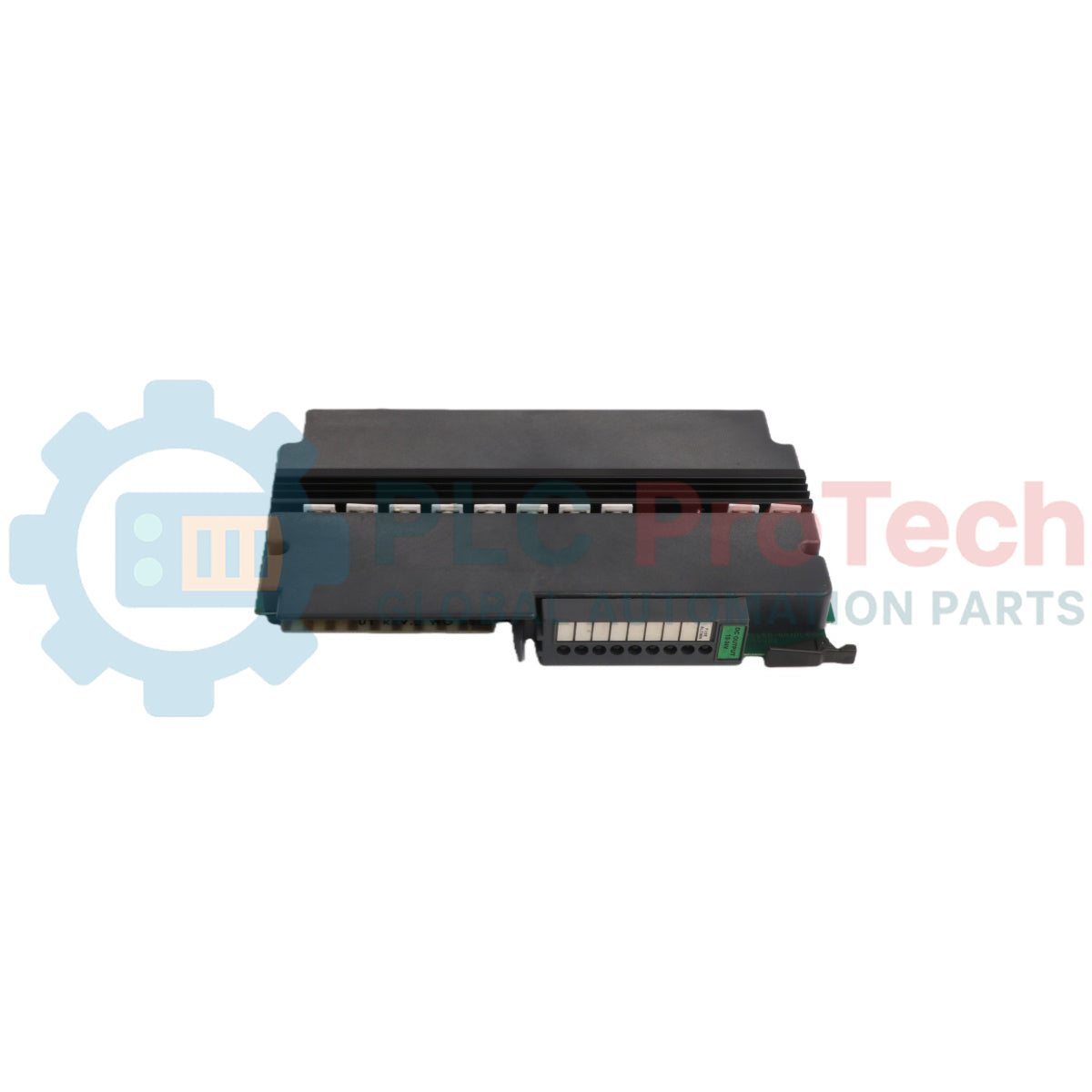

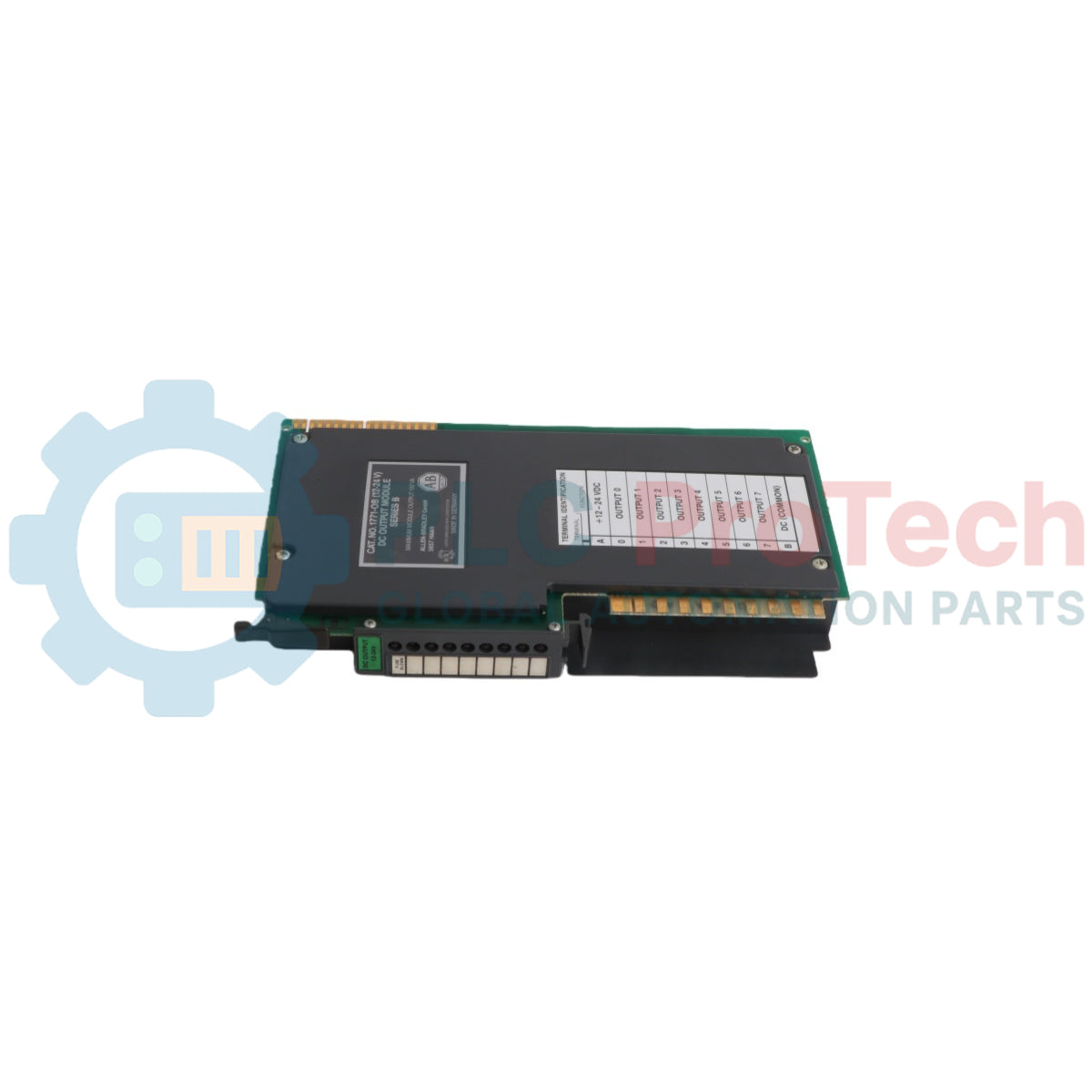

โมดูลเอาต์พุตดิจิทัล DC PLC-5 Allen-Bradley 1771-OB

1771-OB เป็นอุปกรณ์อิเล็กทรอนิกส์ดิจิทัลแบบโซลิดสเตต 8 ช่องที่ออกแบบมาสำหรับ แพลตฟอร์ม PLC-5 / 1771 I/O เพื่อขับฮาร์ดแวร์ควบคุมอุตสาหกรรมกระแสตรงแรงดันต่ำ อุปกรณ์นี้มีเส้นทางสวิตชิ่งทางไฟฟ้าสำหรับอุปกรณ์ภาคสนามหลายประเภท ได้แก่ ไดรเวอร์มอเตอร์ DC ไฟแสดงสถานะ และวาล์วโซลินอยด์อุตสาหกรรม ไมโครลอจิกควบคุมภายในได้รับพลังงานผ่านรางแบ็กเพลนของ แชสซี I/O ในพื้นที่ โดยใช้กระแสสูงสุด 165 mA เพื่อคงการแยกแบบออปโตอิเล็กทรอนิกส์ระหว่างองค์ประกอบภาคสนามระดับสูงของโรงงานกับบัสโปรเซสเซอร์หลัก การรวมระบบทำผ่านชุดขั้วต่อแขนเดินสายมาตรฐาน 1771-WA ซึ่งช่วยให้สามารถถอดเปลี่ยนขณะมีไฟหรือเปลี่ยนการ์ดได้โดยไม่รบกวนการเชื่อมต่อสายภาคสนามที่ต่อเข้าขั้วไว้

คุณสมบัติ

• การกระจายเอาต์พุตความหนาแน่นสูง: รวมวงจรสวิตชิ่ง DC แบบโซลิดสเตตอิสระ 8 วงจรไว้ในแพ็กเกจแชสซีแบบสล็อตเดียว
• การป้องกันไฟฟ้าลัดวงจรเฉพาะช่อง: ฟิวส์ป้องกันขนาด 2 A, 8AG ติดตั้งแยกในแต่ละช่อง เพื่อปกป้องโมดูลจากอันตรายกระแสเกินรุนแรงในภาคสนาม
• ชุดแสดงสถานะด้วยภาพ: ติดตั้ง LED วินิจฉัยที่แผงด้านหน้าจำนวน 9 ดวง เพื่อแสดงสถานะฟิวส์ขาดและสถานะการนำกระแสของแต่ละช่องแบบเฉพาะจุด
• การอินเตอร์ล็อกอินพุตโดยตรง: รองรับการวนลูปอ้างอิงกราวด์ศักย์เป็นศูนย์เพื่อขับโมดูลอินพุต DC แบบดิสครีตโดยตรง เช่น บล็อกรับสัญญาณ 1771-IB
• การป้องกันแบ็กเพลนออปโตอิเล็กทรอนิกส์: มีการแยกทางไฟฟ้าแบบกัลวานิกอย่างต่อเนื่องที่ 1500 Vca (rms) เพื่อป้องกันแรงดันกระชากภายนอกที่อาจสร้างความเสียหายไม่ให้ทำลายลอจิกควบคุมของแบ็กเพลน
• การกำหนดร่องด้วยกุญแจเชิงกล: ช่องกำหนดตำแหน่งของซ็อกเก็ตแบ็กเพลนจะจำกัดการจัดแนวสล็อตของโมดูล เพื่อให้มั่นใจว่าเฉพาะโมดูลไฟฟ้าที่เข้าคู่กันเท่านั้นจะอยู่ภายในชุดตำแหน่งเดินสายที่กำหนด

การใช้งาน

• การควบคุมแบบกระจายสำหรับแมนิโฟลด์นิวแมติกที่ทำงานด้วยโซลินอยด์บนพื้นที่โรงงาน
• การเปิดใช้งานโดยตรงสำหรับไดรฟ์ควบคุมความเร็วของมอเตอร์ DC กระแสต่ำ
• แผงควบคุมเครื่องมือวัดระยะไกลและสายเมทริกซ์สำหรับไฟแสดงสถานะ
• การอินเตอร์ล็อกเชิงตรรกะระหว่างแร็กกับชุดฮาร์ดแวร์อินพุตแรงดันต่ำ

ข้อมูลจำเพาะฮาร์ดแวร์

การเชื่อมต่อ/อินเทอร์เฟซ

หมายเหตุทางวิศวกรรม

• ความคลาดเคลื่อนระหว่างขั้วต่อกับบิต: การกำหนดช่องสัญญาณบนขั้วต่อที่สลักอยู่บนฮาร์ดแวร์แขนต่อสาย 1771-WA จริง ไม่ได้ตรงกับบิตข้อมูลรีจิสเตอร์ภาพภายในซอฟต์แวร์โดยตรง โปรดอ้างอิงตารางการจัดสรรระบบอย่างเคร่งครัดเมื่อเขียนโค้ดควบคุม
• การปรับศักย์ไฟฟ้าให้เท่ากัน: เมื่อเชื่อมต่อช่องสัญญาณเอาต์พุตเข้ากับหน่วยประมวลผลอินพุตโดยตรง (เช่น 1771-IB) แหล่งจ่ายไฟวงจรร่วมต้องจ่ายให้ทั้งสองบล็อก เพื่อให้กราวด์อ้างอิงทั้งหมดมีศักย์ไฟฟ้าเดียวกัน
• คำเตือนสำคัญเกี่ยวกับขั้วไฟฟ้า: ต้องรักษาขั้วไฟฟ้าตามโครงสร้างให้ถูกต้องที่ขั้วต่อไฟฟ้ากระแสตรงทั้งหมด การใช้การกำหนดค่าพลังงานไฟฟ้ากระแสสลับ (AC) หรือการต่อรางขั้วไฟฟ้าสลับกันจะทำให้ฮาร์ดแวร์โมดูลเสียหายอย่างรุนแรง
• การจัดสมดุลพลังงานของแบ็กเพลน: ต้องนำการใช้กระแสไฟฟ้าของแบ็กเพลนที่ 165 mA ไปรวมคำนวณในงบประมาณความจุของแหล่งจ่ายไฟรวมสำหรับแร็กแชสซี 1771 รุ่นนั้น เพื่อหลีกเลี่ยงการรับภาระความร้อนเกินหรือข้อผิดพลาดจากแรงดันแบ็กเพลนตก

แนวทางปฏิบัติภาคสนาม

• ขั้นตอนการต่อลงกราวด์เพื่อป้องกันไฟฟ้าสถิต: ผู้ปฏิบัติงานต้องต่อสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ได้รับการรับรองเข้ากับจุดกราวด์โครงสร้าง หรือคายประจุไฟฟ้าเฉพาะที่โดยสัมผัสโครงเหล็กที่ต่อลงดิน ก่อนสัมผัสขอบการ์ด
• การติดตั้งตัวกำหนดตำแหน่งพลาสติก: ตรวจสอบให้แน่ใจว่าหมุดกำหนดตำแหน่งของแบ็กเพลนแชสซีนั่งอยู่ในตำแหน่งจากโรงงานอย่างถูกต้อง (ระหว่างพิน 4/6 และพิน 18/20) เพื่อป้องกันการเสียบการ์ดแรงดันไม่ตรงรุ่นโดยไม่ตั้งใจ
• การตัดพลังงานแชสซี: ต้องปิดระบบจ่ายไฟของแร็กแชสซีทั้งหมดก่อนเลื่อนโมดูลไดรเวอร์ออกจากสล็อต เพื่อปกป้องผู้ปฏิบัติงานและป้องกันทรานเชียนต์เหนี่ยวนำบนแบ็กเพลน
• ขั้นตอนการถอดฟิวส์: เพื่อเปลี่ยนชุดฟิวส์ที่ชำรุดอย่างปลอดภัย ให้ปลดสลักแขนแกว่งเชิงกลด้านหน้า ดึงตัวเรือนแผงวงจรออก คลายสกรูยึดตัวเครื่องสองตัว แล้วเปลี่ยนชิ้นส่วนขนาด 2 A รูปแบบ 8AG ที่ใช้แล้วภายใน

คำถามที่พบบ่อยด้านเทคนิคและการจัดซื้อ

คำถาม: หากช่องสัญญาณหยุดทำงาน ต้องใช้ข้อมูลจำเพาะใดในการเปลี่ยนฟิวส์? คำตอบ: สวิตช์เอาต์พุตแต่ละตัวจับคู่กับฟิวส์มาตรฐานขนาด 2 A รูปแบบ 8AG ซึ่งเข้าถึงได้จากใต้ฝาครอบด้านข้างของการ์ด

คำถาม: สามารถเสียบโมดูลไดรเวอร์ DC นี้เข้ากับสล็อตซ้ายสุดของแชสซี 1771 ได้อย่างปลอดภัยหรือไม่? คำตอบ: ไม่ได้ สล็อตซ้ายสุดของแชสซี 1771 สงวนไว้โดยโครงสร้างสำหรับโมดูลโปรเซสเซอร์หลักหรือหัวอะแดปเตอร์เครือข่าย I/O ระยะไกล

คำถาม: โมดูลนี้มีไฟแสดงสถานะที่ด้านหน้าสำหรับการวินิจฉัยวงจรแต่ละวงจรหรือไม่? คำตอบ: มี โดยมีไฟ LED สีแดงเฉพาะหนึ่งดวงสำหรับแจ้งเตือนฟิวส์ขาด พร้อมไฟ LED แสดงสถานะสีแดงแยกกันแปดดวง ซึ่งจะสว่างเมื่อช่องเอาต์พุตมีการจ่ายพลังงานอยู่
