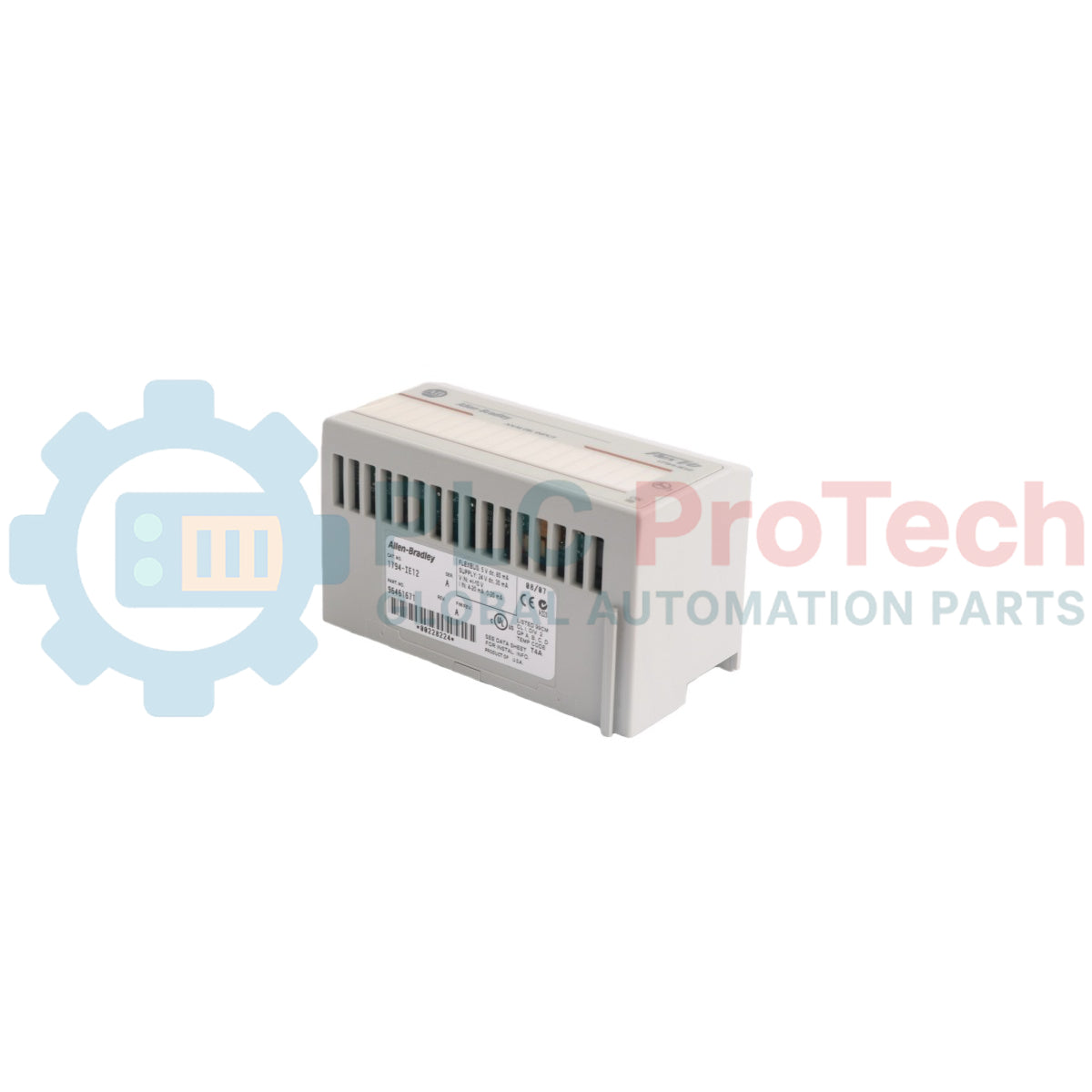

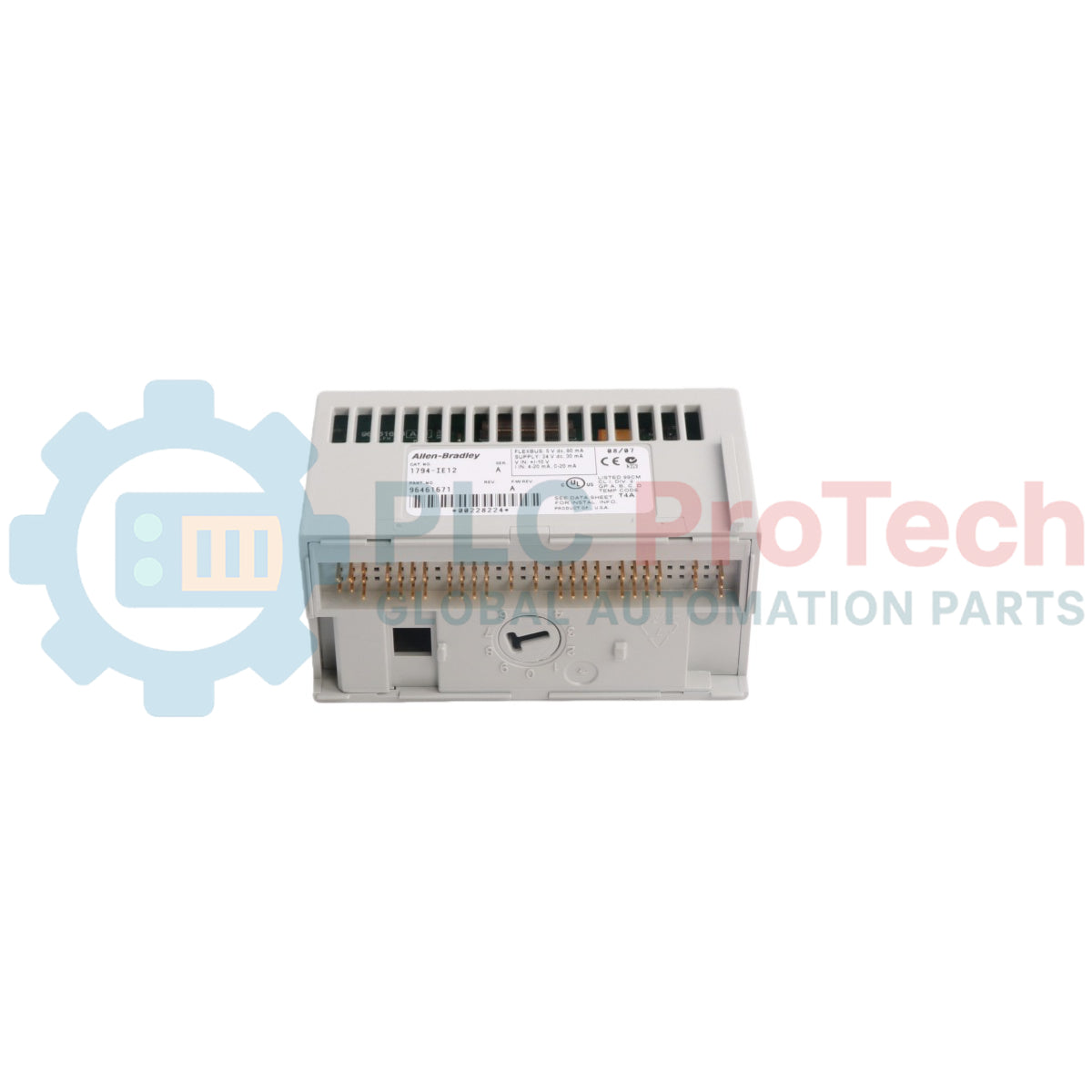

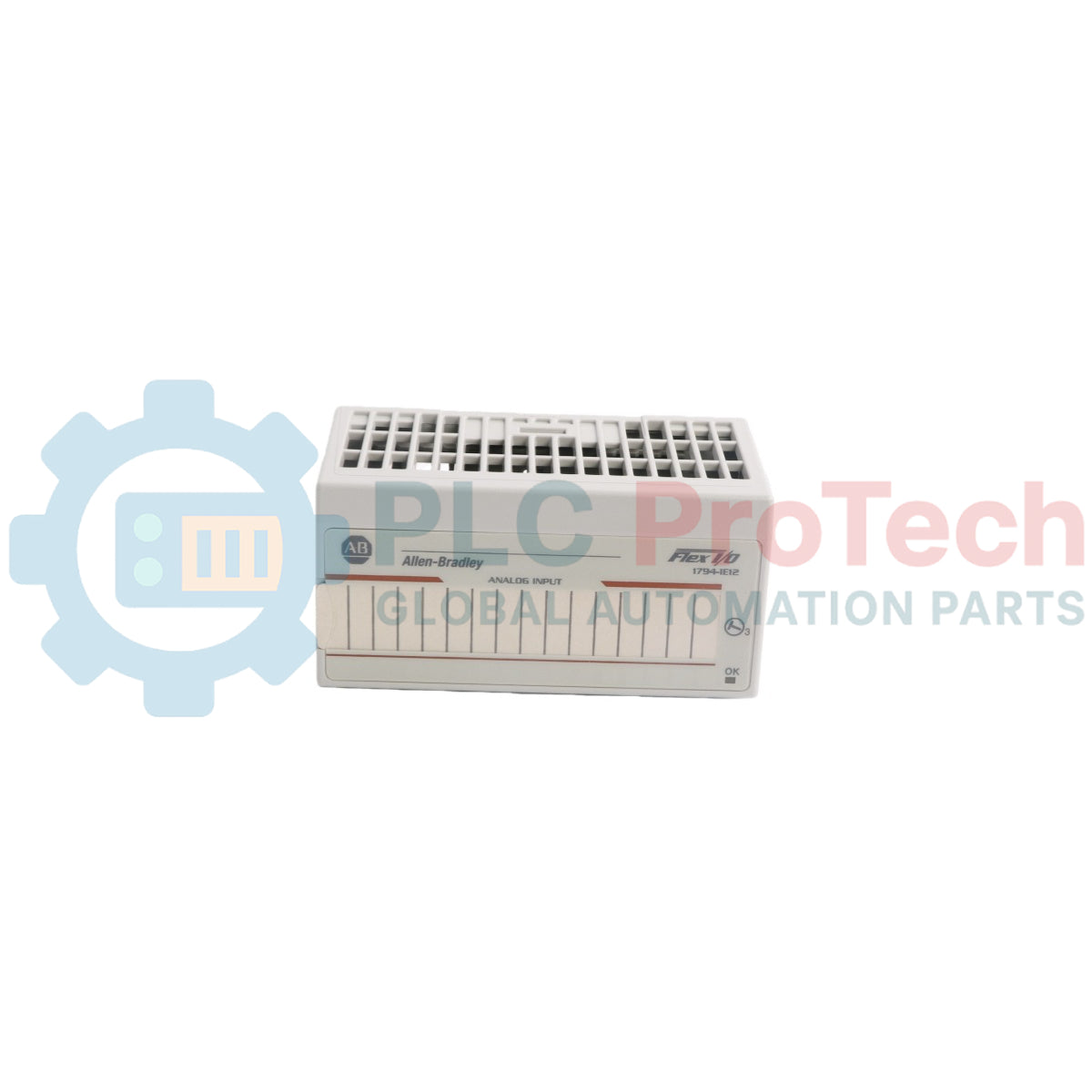

1794-IE12 คือโมดูลอินพุตแอนะล็อกความหนาแน่นสูงที่ออกแบบมาให้ทำงานภายในแพลตฟอร์มฮาร์ดแวร์แบบกระจาย FLEX I/O อุปกรณ์แบบโมดูลนี้มีช่องอินพุตแบบซิงเกิลเอนด์และไม่แยกวงจรจำนวน 12 ช่อง ซึ่งออกแบบมาเพื่อแปลงสัญญาณกระแสหรือแรงดันแอนะล็อกจากเครื่องส่งสัญญาณอุตสาหกรรมให้เป็นข้อมูลดิจิทัลสำหรับการประมวลผล การติดตั้งโมดูลนี้ไว้ใกล้เครื่องจักรบนราง DIN ในพื้นที่ ช่วยให้โรงงานอุตสาหกรรมลดระยะการเดินสายภาคสนามได้อย่างมาก โดยส่งข้อมูลกลับไปยังโปรเซสเซอร์ส่วนกลางผ่านอะแดปเตอร์เครือข่ายที่เหมาะสมบน EtherNet/IP, ControlNet หรือ DeviceNet
อุปกรณ์นี้รองรับช่วงที่เลือกได้ ซึ่งรวมถึง 4 ถึง 20 mA และ 0 ถึง 10V DC พร้อมติดตั้งตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัลแบบประมาณค่าเป็นลำดับ เพื่อให้ติดตามการวัดได้อย่างแม่นยำ 1794-IE12 เสียบเข้ากับฐานเทอร์มินัลที่เข้ากันได้โดยตรง โดยฐานดังกล่าวจัดการการเดินสายฝั่งภาคสนามและเชื่อมต่อกับแบ็กเพลนภายใน การจัดวางรูปแบบนี้เป็นมาตรฐานในงานกระบวนการต่อเนื่อง ระบบอัตโนมัติสำหรับบำบัดน้ำ การควบคุมโครงสร้างพื้นฐาน HVAC และการตรวจติดตามการผลิตไฟฟ้าที่ซับซ้อน ซึ่งความหนาแน่นของอุปกรณ์วัดหลายช่องมีความสำคัญ
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Rockwell Automation / Allen-Bradley |
| แบรนด์ | FLEX I/O |
| หมายเลขชิ้นส่วน | 1794-IE12 |
| ประเภทโมดูล | โมดูลอินพุตแอนะล็อกความหนาแน่นสูง |
| จำนวนอินพุต | 12 ช่อง, ซิงเกิลเอนด์, ไม่แยกวงจร |
| ช่วงสัญญาณอินพุต | 4 ถึง 20 mA, 0 ถึง 20 mA, +/-10V DC, 0 ถึง 10V DC |
| ความละเอียด | 12 บิตแบบยูนิโพลาร์, 11 บิตบวกเครื่องหมายแบบไบโพลาร์ |
| อิมพีแดนซ์อินพุต (แรงดัน) | 100 กิโลโอห์ม ขั้นต่ำ |
| อิมพีแดนซ์อินพุต (กระแส) | 238 โอห์ม ค่าปกติ |
| กระแสไฟที่ใช้ของ FlexBus | 80 mA ที่ 5V DC |
| แรงดันไฟ DC ภายนอก | 24V DC ค่าปกติ |
| ช่วงกำลังไฟ DC ภายนอก | 10V DC ถึง 31.2V DC |
| อุณหภูมิในการทำงาน | 0 ถึง 55 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง 85 องศาเซลเซียส |
| ความชื้นสัมพัทธ์ | 5% ถึง 95% ไม่ควบแน่น |
| ประเทศผู้ผลิต | สหรัฐอเมริกา |
| น้ำหนักโดยประมาณ | 0.09 กก. |
| ขนาดโดยประมาณ | 46 มม. x 94 มม. x 53 มม. |
| บล็อกขั้วต่อสาย | ฟังก์ชัน |
|---|---|
| อินพุต 0 ถึงอินพุต 11 | จุดรับสัญญาณบวกแบบซิงเกิลเอนด์ |
| สายกลับสัญญาณ | ขั้วต่อสายกลับคอมมอนแอนะล็อกร่วม |
| +V (แหล่งจ่ายไฟภายนอก) | อินพุตแหล่งจ่ายไฟภายนอกสำหรับการทำงาน 24V DC |
| COM (แหล่งจ่ายไฟภายนอก) | จุดอ้างอิงสายกลับไฟ DC |
เกี่ยวส่วนบนของตัวเรือนโครงสร้างโมดูลเข้ากับสันด้านบนของรางติดตั้ง DIN มาตรฐานขนาด 35 มม. หมุนส่วนล่างของตัวเรือนลงด้านล่างอย่างแน่นหนาจนคลิปล็อกในตัวเข้าจับขอบล่างของรางโลหะ
จัดแนวคีย์นำทางที่อยู่ตามขอบล่างของโมดูลฮาร์ดแวร์ให้ตรงกับร่องรับบนฐานขั้วต่อที่เดินสายไว้ล่วงหน้า เลื่อนยูนิตลงตรง ๆ เข้าสู่โครงสร้างฐานจนสลักยึดล็อกเข้าที่
ใช้สายเคเบิลคู่บิดเกลียวแบบมีชีลด์สำหรับสายอินพุตแอนะล็อกทั้งหมด ต่อสายเดรนของชีลด์สายเคเบิลลงกราวด์เฉพาะที่บัสกราวด์โดยเฉพาะบนฐานขั้วต่อ เพื่อป้องกันการเกิดลูปกราวด์ดินในสภาพแวดล้อมภาคสนาม
แยกท่อร้อยสายสัญญาณของเครื่องมือวัดแบบแอนะล็อกทั้งหมดออกจากสายไฟเมนส์ AC กำลังสูง สายมอเตอร์ของไดรฟ์ปรับความถี่ และวงจรสวิตชิ่งแบบเหนี่ยวนำกำลังสูง เพื่อลดการคัปปลิงของสนามแม่เหล็กไฟฟ้าและสัญญาณรบกวน
โมดูลนี้รองรับสัญญาณประเภทใดจากอุปกรณ์ภาคสนาม
สามารถกำหนดค่าด้วยซอฟต์แวร์ให้รับได้ทั้งช่วงกระแสตรงหรือสัญญาณแรงดันแอนะล็อกมาตรฐาน
โมดูลนี้มีการแยกทางไฟฟ้าระหว่างช่องอินพุตแต่ละช่องหรือไม่
ไม่ ช่องสัญญาณทั้งสิบสองช่องเป็นแบบซิงเกิลเอนด์และใช้เส้นทางรีเทิร์นสัญญาณคอมมอนภายในร่วมกัน
วิศวกรสามารถเปลี่ยนยูนิตนี้ขณะที่ราง FLEX I/O ส่วนที่เหลือยังทำงานอยู่ได้หรือไม่
ได้ โมดูลรองรับการถอดและใส่ขณะมีไฟ ทำให้สามารถบำรุงรักษาภาคสนามได้โดยไม่ต้องหยุดการสื่อสารกับโมดูลข้างเคียง
จะเกิดอะไรขึ้นหากสายสัญญาณภาคสนามขาดหรือมีค่าต่ำกว่า 4 mA
รีจิสเตอร์ประมวลผลจะตั้งค่าบิตสัญญาณต่ำกว่าช่วงที่สอดคล้องกับช่องอินพุตนั้น เพื่อแจ้งให้คอนโทรลเลอร์ลอจิกทราบถึงความขัดข้อง
จำเป็นต้องมีแหล่งจ่ายไฟภายนอกเพื่อจ่ายไฟให้โมดูลนี้หรือไม่
ใช่ จำเป็นต้องจ่ายไฟภายนอก 24V DC โดยต่อสายโดยตรงผ่านฐานเทอร์มินัลเพื่อจ่ายไฟให้วงจรแปลงสัญญาณแอนะล็อก
แนะนำให้ใช้โครงสร้างฐานเทอร์มินัลแบบใดกับส่วนประกอบนี้
ยูนิตทำงานร่วมกับฐานเทอร์มินัลบล็อกแบบหลายขั้ว รวมถึงการกำหนดค่า 1794-TB3G หรือ 1794-TB3GS ซึ่งรองรับจำนวนสัญญาณความหนาแน่นสูง
ความละเอียดในการแปลงสัญญาณดิจิทัลของพารามิเตอร์แอนะล็อกขาเข้าคือเท่าใด
โมดูลใช้สถาปัตยกรรมตัวแปลงสัญญาณแอนะล็อกเป็นดิจิทัลขนาด 12 บิต เพื่อแทนค่าภาคสนามภายในรีจิสเตอร์ของระบบ
อุปกรณ์นี้สามารถวัดช่วงแรงดันลบจากเซนเซอร์ได้หรือไม่
ได้ สามารถกำหนดค่าให้ประมวลผลอินพุตแรงดันแบบไบโพลาร์ในช่วงลบสิบถึงบวกสิบโวลต์ได้
จะตั้งโปรแกรมช่วงสัญญาณเฉพาะสำหรับช่องสัญญาณได้อย่างไร
ช่วงทางวิศวกรรมกำหนดโดยการเขียนคำการกำหนดค่าเฉพาะลงในรีจิสเตอร์เอาต์พุตของโมดูลผ่านสภาพแวดล้อมซอฟต์แวร์ PLC
โมดูลจำเป็นต้องปรับเทียบภาคสนามก่อนเริ่มเดินระบบโรงงานหรือไม่
โมดูลได้รับการปรับเทียบระหว่างการผลิตจากโรงงาน แต่สามารถตรวจสอบและปรับแต่งการตั้งค่าศูนย์และสแปนทางอิเล็กทรอนิกส์ผ่านระบบโฮสต์ได้
Global Express Shipping
Returns & Warranty
Manufacturer: Allen-Bradley
Product No.: 1794-IE12
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินพุตแอนะล็อก
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 90g
Dimensions: 46 มม. x 94 มม. x 53 มม.
Shipping port: Xiamen
Warranty: 12 months
