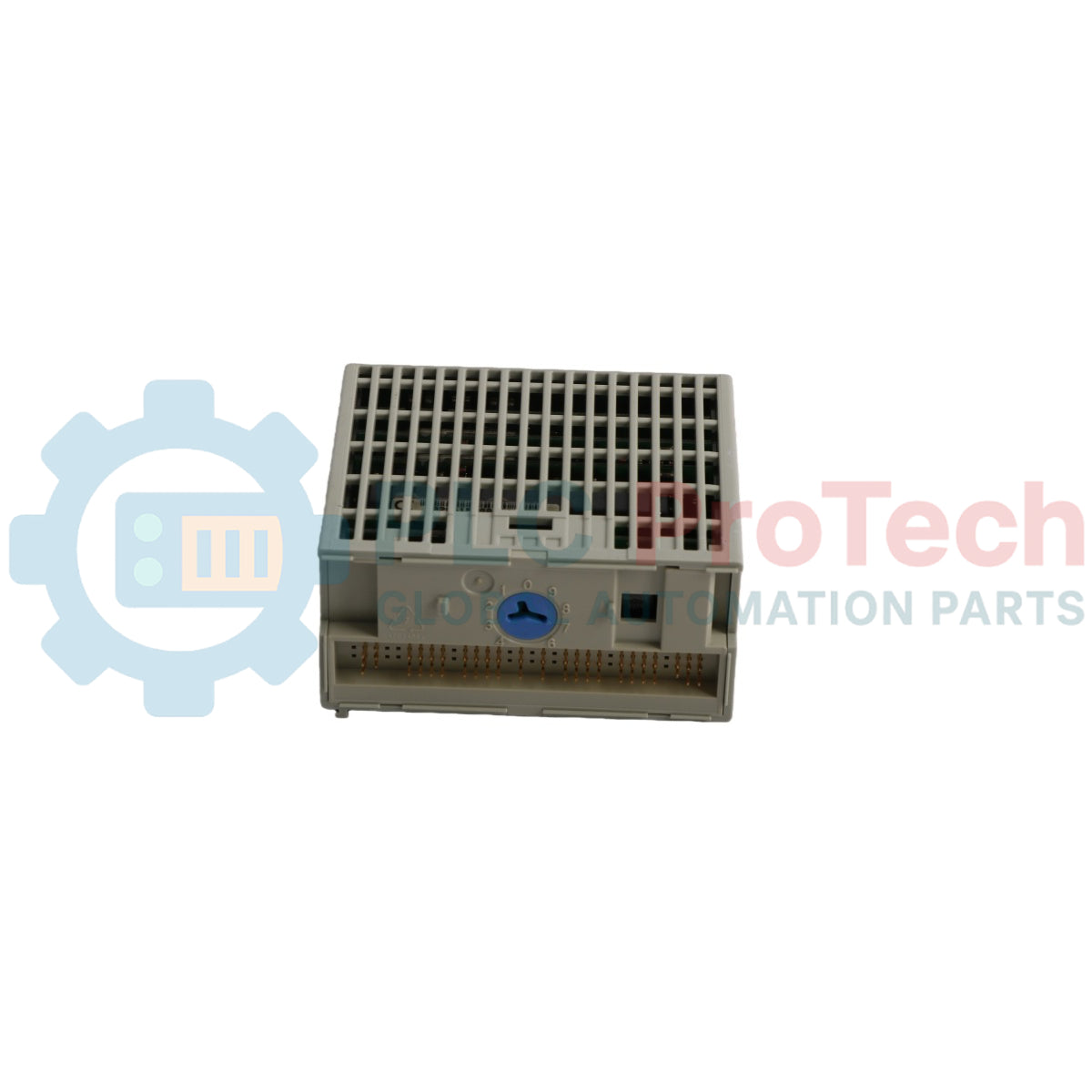

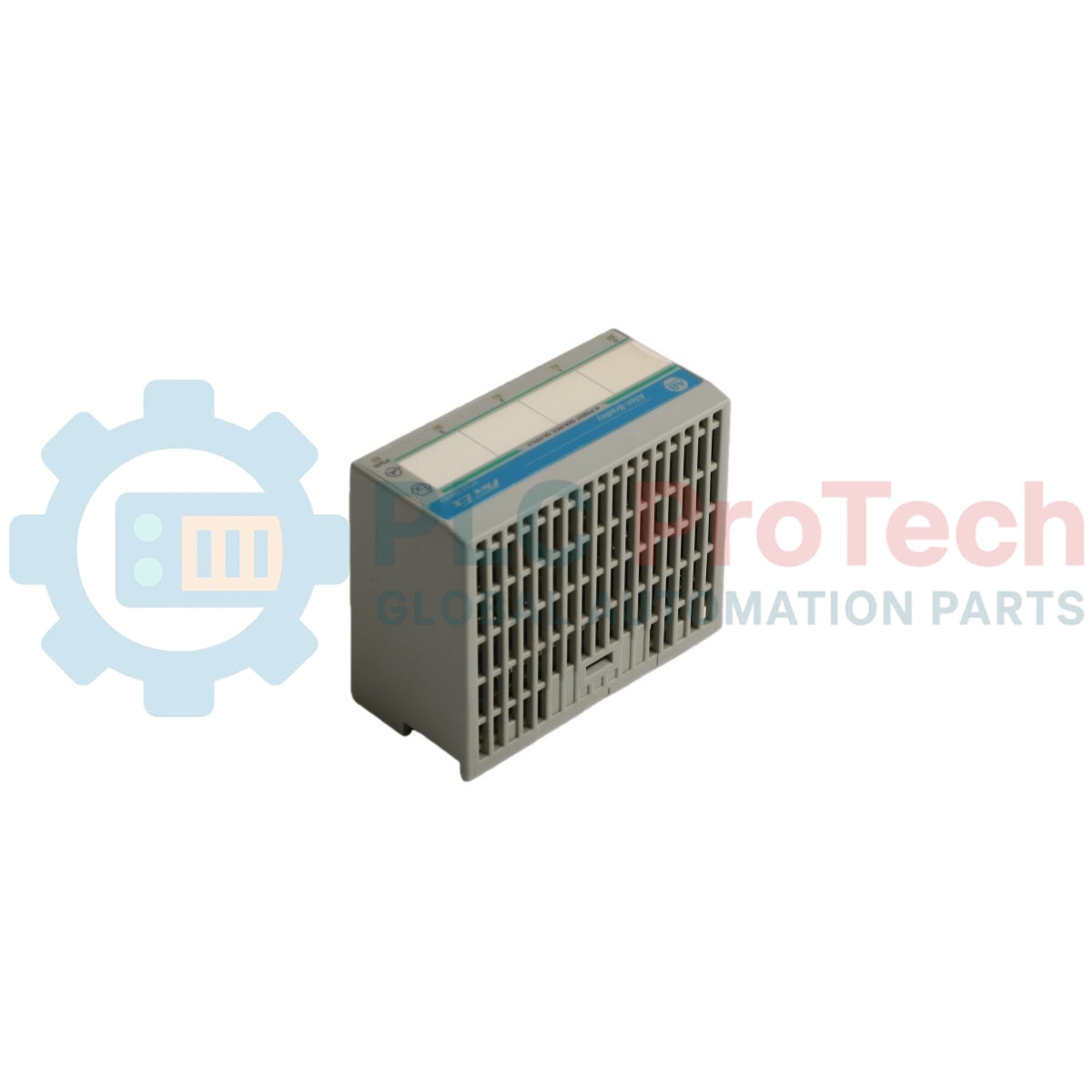

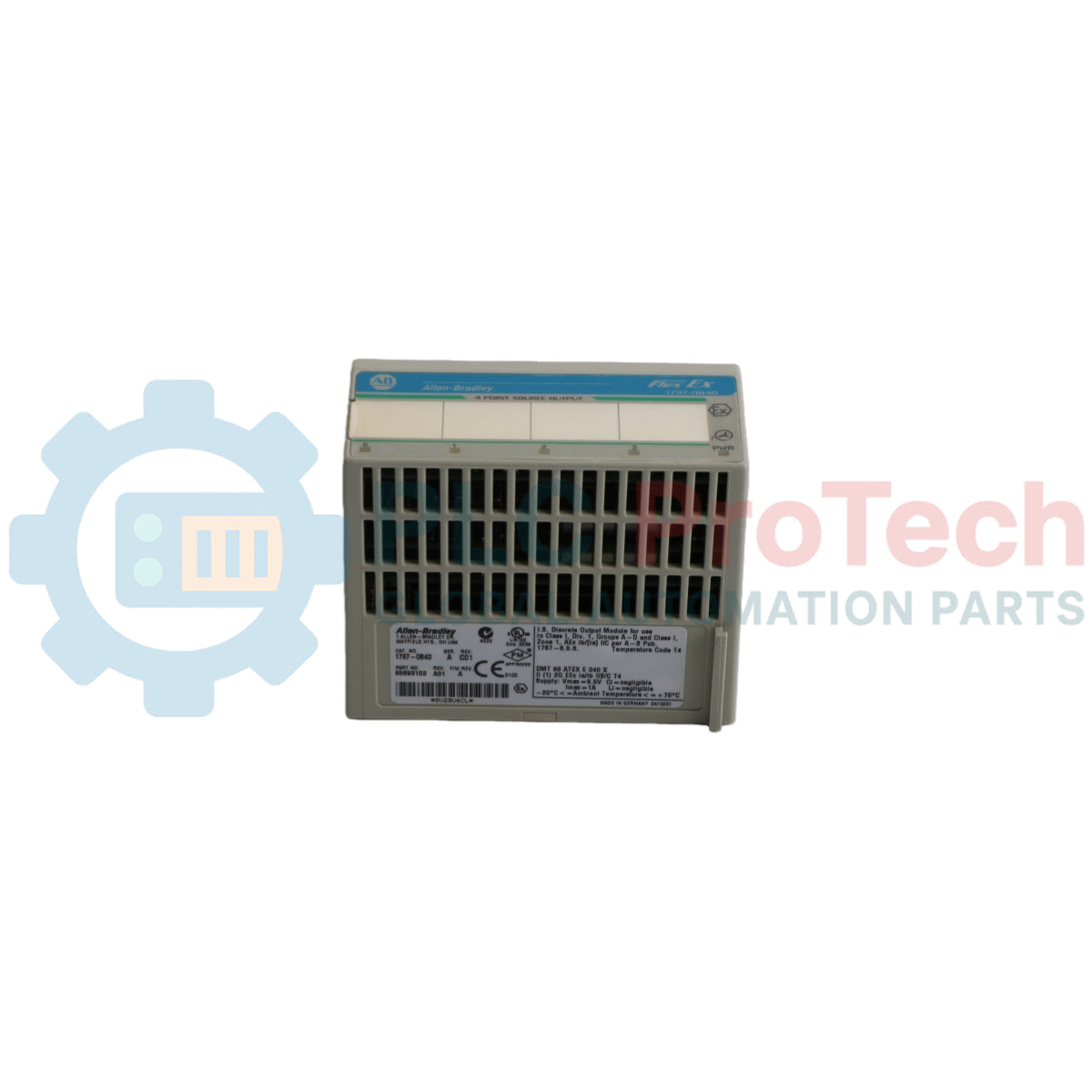

Allen-Bradley

โมดูลเอาต์พุตแบบซอร์สที่ไม่แยกวงจร 24V DC จำนวน 4 จุด FLEX Ex I/O Allen-Bradley 1797-OB4D

SKU 1797-OB4D

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley
  • Product No.: 1797-OB4D
  • Origin สหรัฐอเมริกา
  • Product Type: โมดูลเอาต์พุต Flex EX
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.2 kg
  • Dimensions: 46 x 94 x 75 มม. (1.8 x 3.7 x 2.95 นิ้ว)
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

โมดูลเอาต์พุตแบบซอร์สที่ไม่แยกวงจร 24V DC จำนวน 4 จุด FLEX Ex I/O Allen-Bradley 1797-OB4D

ปริมาณ

Product Description

คำอธิบาย

Allen-Bradley 1797-OB4D คือโมดูลเอาต์พุตดิจิทัลที่มีความปลอดภัยในตัวประสิทธิภาพสูง ซึ่งออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมในพื้นที่อันตราย ในฐานะส่วนหนึ่งของตระกูลผลิตภัณฑ์ FLEX Ex I/O โมดูลนี้มีเอาต์พุตแบบ sourcing ที่ไม่แยกวงจรจำนวน 4 ช่อง ออกแบบมาโดยเฉพาะเพื่อใช้งานอุปกรณ์ดิจิทัลภาคสนาม เช่น วาล์ว สัญญาณเตือนเสียง และโซลินอยด์

โมดูลนี้มีอินเทอร์เฟซการสื่อสาร FlexBus ในตัว ซึ่งสื่อสารได้อย่างราบรื่นผ่านอะแดปเตอร์ที่เข้ากันได้ เช่น อะแดปเตอร์ ControlNet Ex (1797-ACNR15) เพื่อสร้างกลไกสถานะความผิดปกติแบบสองระดับที่มีความทนทานบนแบ็กเพลน ผลิตภัณฑ์นี้จัดจำหน่ายในรูปแบบอุปกรณ์ชนิดเปิด และต้องติดตั้งบนฐานเทอร์มินัลที่มีความปลอดภัยในตัว 1797-TB3 หรือ 1797-TB3S ภายในตู้ที่เหมาะสม เพื่อความปลอดภัยสูงสุดของระบบและการแยกสภาพแวดล้อม

สถาปัตยกรรมทางไฟฟ้าประกอบด้วยไฟแสดงการวินิจฉัยและโปรไฟล์การกำหนดค่าซอฟต์แวร์ขั้นสูงที่เข้าถึงได้ผ่าน RSLogix 5000 ช่องสัญญาณแบบ sourcing ทุกช่องเชื่อมต่อทางไฟฟ้าถึงกัน และมีระบบป้องกันอิเล็กทรอนิกส์ขั้นสูงพร้อมการกรองสัญญาณเตือนที่เลือกได้ ทำให้เหมาะอย่างยิ่งสำหรับอุตสาหกรรมปิโตรเคมี เคมี ก๊าซ และกระบวนการอัตโนมัติที่ดำเนินงานในพื้นที่จัดประเภทโซน 1 โซน 2 หรือโซน 22

คุณสมบัติ

  • ติดตั้งเอาต์พุตดิจิทัลแบบ sourcing ที่มีความปลอดภัยในตัวและไม่แยกวงจรจำนวน 4 ช่อง
  • ออกแบบมาสำหรับการถอดเปลี่ยนขณะทำงาน ช่วยให้ถอดและใส่ได้อย่างปลอดภัยขณะมีไฟในสภาวะที่ไม่เป็นอันตราย
  • ความสามารถในการวินิจฉัยรายช่องสัญญาณอย่างครบถ้วน รวมถึงการตรวจจับความผิดปกติจากสายหลุดและโอเวอร์โหลด
  • ตัวกรอง 100 Hz (10 ms) ที่กำหนดค่าได้ด้วยซอฟต์แวร์ในตัว และค่าคงที่เวลาของตัวกรองสัญญาณเตือนที่ปรับได้ (0.25 ms ถึง 32 ms)
  • เลือกพฤติกรรมของเอาต์พุตเมื่อเกิดข้อผิดพลาดได้ โดยกำหนดให้ช่องสัญญาณรีเซ็ตเป็นศูนย์หรือคงสถานะที่ถูกต้องล่าสุด
  • การวินิจฉัยสถานะทางกายภาพที่ชัดเจนด้วยไฟแสดงสถานะสีเหลือง 4 ดวง ไฟแสดงความผิดปกติสีแดง 4 ดวง และไฟแสดงการจ่ายไฟโมดูลสีเขียว 1 ดวง
  • ระบบป้องกันอิเล็กทรอนิกส์ในตัวครอบคลุมการขาดของสาย เงื่อนไขโอเวอร์โหลด และการลัดวงจร
  • การออกแบบแบบโซลิดสเตตที่ใช้การเชื่อมต่อแบ็กเพลน FlexBus มาตรฐาน โดยมีค่าความเหนี่ยวนำภายในที่ต่ำมาก

การใช้งาน

  • การควบคุมวาล์วควบคุมแบบนิวแมติกและไฮดรอลิกที่มีความปลอดภัยในตัวโดยอัตโนมัติ
  • การควบคุมและสั่งงานสัญญาณเตือนเสียงและไฟสัญญาณที่ติดตั้งภาคสนามในพื้นที่เสี่ยงต่อการระเบิด
  • การสั่งงานโซลินอยด์กำลังต่ำและคอยล์รีเลย์ภายในบรรยากาศที่มีก๊าซหรือฝุ่นอันตราย
  • การใช้งานระบบอัตโนมัติในกระบวนการผลิตสำหรับโรงงานเคมี โรงกลั่นน้ำมัน และสถานประกอบการต้นน้ำด้านก๊าซ
  • การจัดการสัญญาณอย่างปลอดภัยในสภาพแวดล้อมการจัดการเมล็ดพืชหรือการแปรรูปผงที่เป็นไปตามเกณฑ์ฝุ่นโซน 22

ข้อมูลจำเพาะทางเทคนิค

แอตทริบิวต์ ค่า
ผู้ผลิต Allen-Bradley / Rockwell Automation
รุ่น 1797-0B4D
ชุดผลิตภัณฑ์ FLEX Ex I/O
จำนวนเอาต์พุต 4 ช่อง, ไม่แยกวงจร, จ่ายกระแสออก
ประเภทเอาต์พุต IS Ex ia IIB/IIC T4, AEx ia IIC T4, Class I, II, III Division 1 Groups A, B, C, D, E, F, G T4
ประเภทโมดูล IS Ex ib IIB/IIC T4, AEx ib IIC T4, Class I Division 1 Groups A...D T4
ช่วงโหลด 30...5000 โอห์ม
การตรวจจับข้อผิดพลาด บิตข้อผิดพลาดในตารางข้อมูลและ LED สีแดงกะพริบ (1 Hz) แยกตามช่อง
การป้องกันทางอิเล็กทรอนิกส์ สายขาด โหลดเกิน วงจรลัด
เวลาหน่วงเอาต์พุตสูงสุด (ปิดเป็นเปิด) <1.2 ms
เวลาหน่วงเอาต์พุตสูงสุด (เปิดเป็นปิด) <1.2 ms
ไฟแสดงสถานะ ไฟแสดงสถานะสีเหลือง 4 ดวง ไฟแสดงข้อผิดพลาดสีแดง 4 ดวง ไฟแสดงการจ่ายไฟให้โมดูลสีเขียว 1 ดวง
พารามิเตอร์เอาต์พุต (ปลอดภัยโดยเนื้อแท้) Ui < 5.8V DC, Ii < 400 mA, Li = Negligible, Ci < 1.35 uF
ประเภทแหล่งจ่ายไฟ +V, -V ปลอดภัยโดยเนื้อแท้
พารามิเตอร์แหล่งจ่ายไฟ Ui < 9.5V DC, Ii < 1 A, Li = Negligible, Ci = Negligible
การใช้พลังงานของโมดูลด้านฟิลด์ 7.5 W
การสูญเสียกำลังไฟฟ้า 5 W
การระบายความร้อน 17.07 BTU/ชม.
ตำแหน่งโมดูล ฐานขั้วต่อรุ่น 1797-TB3 หรือ 1797-TB3S
ขนาดสายตัวนำสูงสุด สายตีเกลียวขนาด 4 มม.2 (เกจ 12) พร้อมฉนวนขนาด 1.2 มม. (3/64 นิ้ว)
ตำแหน่งสวิตช์กุญแจ ตำแหน่ง 7
อุณหภูมิขณะทำงาน -20...+70 องศาเซลเซียส (-4...+158 องศาฟาเรนไฮต์)
อุณหภูมิในการจัดเก็บ -40...+85 องศาเซลเซียส (-40...+185 องศาฟาเรนไฮต์)
ความชื้นสัมพัทธ์ 5...95% โดยไม่ควบแน่น
แรงกระแทกขณะทำงาน/ไม่ทำงาน ทดสอบที่ความเร่งสูงสุด 15 g ความกว้างพัลส์ 11(+1) มิลลิวินาที
การสั่นสะเทือน ทดสอบที่ 2 g @ 10...500 Hz ตาม IEC68-2-6
ขนาด (สูง x กว้าง x ลึก) 46 x 94 x 75 มม. (1.8 x 3.7 x 2.95 นิ้ว)
น้ำหนัก ประมาณ 200 กรัม (7.05 ออนซ์)

การเชื่อมต่อ/อินเทอร์เฟซ

ขาพินขั้วต่อ ฟังก์ชัน
แถว A - ขั้วต่อ 0 การเชื่อมต่อช่องเอาต์พุต 0 (+)
แถว A - ขั้วต่อ 1 การเชื่อมต่อช่องเอาต์พุต 0 (-)
แถว A - ขั้วต่อ 4 การเชื่อมต่อช่องเอาต์พุต 1 (+)
แถว A - ขั้วต่อ 5 การเชื่อมต่อช่องเอาต์พุต 1 (-)
แถว A - ขั้วต่อ 8 การเชื่อมต่อช่องเอาต์พุต 2 (+)
แถว A - ขั้วต่อ 9 การเชื่อมต่อช่องเอาต์พุต 2 (-)
แถว A - ขั้วต่อ 12 การเชื่อมต่อช่องเอาต์พุต 3 (+)
แถว A - ขั้วต่อ 13 การเชื่อมต่อช่องเอาต์พุต 3 (-)
แถว C - ขั้วต่อ 34 อินพุตแหล่งจ่ายไฟ DC +V แบบปลอดภัยโดยเนื้อแท้
แถว C - ขั้วต่อ 35 อินพุตขั้วร่วมแหล่งจ่ายไฟ DC -V แบบปลอดภัยโดยเนื้อแท้
แถว C - ขั้วต่อ 50 ขั้วต่อขยายการต่อพ่วงแบบเดซี่เชนสำหรับแหล่งจ่ายไฟ DC +V
แถว C - ขั้วต่อ 51 ขั้วต่อขยายการต่อพ่วงแบบเดซี่เชนสำหรับขั้วร่วมแหล่งจ่ายไฟ DC -V

หมายเหตุ: ขั้วต่อ 2, 3, 6, 7, 10, 11, 14, 15, 17 ถึง 32, 36, 37, 38, 39, 46, 47, 48 และ 49 ไม่ได้ใช้งานและห้ามต่อสายใด ๆ ห้ามใช้ขั้วต่อที่ไม่ได้ใช้งานเป็นขั้วต่อรองรับ เพื่อป้องกันความเสียหายต่อระบบ

แนวทางการติดตั้ง

  • ข้อมูลจำเพาะของตู้หุ้ม: เมื่อนำไปใช้ในโซน 1 ต้องติดตั้งโมดูลภายในตู้โลหะที่มีพิกัดเหมาะสม เพื่อป้องกันการสัมผัสสภาพแวดล้อม เนื่องจากตัวโมดูลมีระดับการป้องกัน IP20
  • การเลือกตู้สำหรับโซน 22: สำหรับการติดตั้งในสภาพแวดล้อมที่มีฝุ่นโซน 22 ต้องใช้ตู้รุ่นที่ผ่านการรับรองโดยเฉพาะ ได้แก่ IVK-ISRPI-V16LC, IVK-ISRPI-V8HYW หรือ IVK-ISRPI-V8LC
  • การจัดแนวคีย์สวิตช์: ก่อนติดตั้งโมดูล ให้หมุนคีย์สวิตช์บนฐานขั้วต่อไปตามเข็มนาฬิกาจนอยู่ที่ตำแหน่ง 7 ห้ามเปลี่ยนการตั้งค่าคีย์สวิตช์นี้หลังจากติดตั้งการเดินสายเสร็จสิ้นแล้ว
  • การตั้งค่า FlexBus: ตรวจสอบให้แน่ใจว่าได้ดันขั้วต่อ FlexBus ไปทางซ้ายจนสุดเข้าหาฐานข้างเคียงหรืออะแดปเตอร์ก่อนพยายามใส่โมดูล ระบบจะไม่อนุญาตให้ดำเนินการหากยังดันไม่สุด
  • การจัดแนวและการติดตั้งพิน: ตรวจสอบให้แน่ใจว่าพินเชื่อมต่อด้านล่างทั้งหมดตรง จัดแนวแถบจัดแนวของโมดูลให้ตรงกับร่องจัดแนวบนฐาน แล้วกดลงให้แน่นจนกลไกล็อกเข้าที่อย่างมั่นคง
  • การแยกระบบที่ปลอดภัยโดยเนื้อแท้: เชื่อมต่อฐานขั้วต่อที่ปลอดภัยโดยเนื้อแท้กับโมดูลหรืออะแดปเตอร์ของระบบที่ปลอดภัยโดยเนื้อแท้อื่น ๆ เท่านั้น เพื่อรักษาความสมบูรณ์ของแบ็กเพลน
  • การชีลด์และการต่อลงดิน: สายไฟ I/O ทั้งหมดต้องใช้สายชีลด์คุณภาพสูง ชีลด์ของสายไฟทั้งหมดต้องต่อปลายภายนอกโมดูลโดยเคร่งครัด โดยใช้บัสบาร์เฉพาะหรือจุดป้อนผ่านสำหรับต่อปลายชีลด์
  • การป้องกันไฟฟ้าสถิต: ต้องป้องกันทั้งระบบจากประจุไฟฟ้าสถิต ติดตั้งป้ายเตือนที่มองเห็นได้ชัดในบริเวณใกล้เคียง โดยระบุว่า: "คำเตือน หลีกเลี่ยงการเกิดประจุไฟฟ้าสถิต"
  • ข้อจำกัดด้านแหล่งจ่ายไฟ: ระบบต้องใช้แหล่งจ่ายไฟที่ปลอดภัยโดยเนื้อแท้เท่านั้น ห้ามให้สัญญาณที่ไม่ปลอดภัยโดยเนื้อแท้ถูกป้อนเข้าสู่โมดูล เพราะจะทำให้สถานะความปลอดภัยโดยเนื้อแท้เป็นโมฆะอย่างถาวร
  • กฎการถอดและติดตั้งขณะมีไฟ: แม้โมดูลจะรองรับการถอดและติดตั้งขณะมีไฟ แต่อาจเกิดอาร์กไฟฟ้าได้หากฐานขั้วต่อที่อยู่ด้านล่างถูกถอดออกจากตำแหน่งหรือมีการเดินสายขณะที่ไฟภาคสนามยังจ่ายอยู่ ซึ่งก่อให้เกิดความเสี่ยงต่อการระเบิดในพื้นที่อันตราย ตรวจสอบให้แน่ใจว่าได้ตัดแยกแหล่งจ่ายไฟอย่างสมบูรณ์แล้ว หรือยืนยันแล้วว่าสภาพแวดล้อมไม่เป็นอันตรายก่อนดำเนินการ

การปฏิบัติตามข้อกำหนดและใบรับรอง

  • CENELEC: II (1) 2G Ex ib[ia] IIC T4, II (1) D [Ex iaD]
  • UL, C-UL: ได้รับการรับรองสำหรับ Class I, Groups A, B, C, D; Class II, Groups E, F, G; พื้นที่อันตราย Class III; Class I, Zone 1, AEx ib[ia] IIC T4
  • FM: ปลอดภัยโดยเนื้อแท้ Class I, Div 1, Groups A, B, C, D, T4; อุปกรณ์ที่เกี่ยวข้องพร้อมการเชื่อมต่อที่ปลอดภัยโดยเนื้อแท้ Class I, II, III, Div 1, Groups A-G; Class I, Zone 1, AEx ib[ia] IIC T4
  • INMETRO: BR-Ex ia/ib BB/IIC T4
  • IECEx: [Zone 0] Ex ib[ia] IIC T4 [Ex iaD] (ใบรับรองอ้างอิง: IECEx BVS 09.0024X)
  • ATEX: อ้างอิงใบรับรองเลขที่ DMT 02 ATEX E 040 X ซึ่งเป็นไปตามมาตรฐาน EN 60079-0, EN 60079-11 และชุดมาตรฐาน EN 61241
  • ข้อกำหนดเครื่องหมาย CE: ได้รับการอนุมัติสำหรับการติดตั้งภายในภูมิภาคสหภาพยุโรปและ EEA ตามข้อกำหนด EMC 2014/30/EU โดยใช้ EN 61000-6-4:2007, EN 61000-6-2:2005 และ EN 61326-1:2013

คำถามที่พบบ่อย

ฐานเทอร์มินัลใดที่ใช้งานร่วมกับโมดูล 1797-OB4D ได้

ต้องใช้โมดูลนี้ร่วมกับฐานเทอร์มินัลนิรภัยโดยเนื้อแท้รุ่น 1797-TB3 หรือ 1797-TB3S เท่านั้น

ไฟ LED สถานะสีแดงที่ติดค้างบนแผงด้านหน้าหมายถึงอะไร

ไฟแสดงสถานะสีแดงที่ติดค้างหมายความว่าโมดูลไม่ผ่านขั้นตอนการตรวจสอบเมื่อเปิดเครื่อง

สามารถซ่อมโมดูลนี้ได้หรือไม่หากช่องสัญญาณใดช่องหนึ่งขัดข้อง

ไม่ โมดูลนี้ไม่สามารถซ่อมแซมในภาคสนามได้ การพยายามเปิดตัวเครื่องจะทำให้การรับประกันจากโรงงานและใบรับรองความปลอดภัยโดยเนื้อแท้เป็นโมฆะ

สถานะการทำงานเริ่มต้นของเอาต์พุตเมื่อเปิดเครื่องครั้งแรกเป็นอย่างไร

เมื่อเปิดระบบ บิต Output Enable จะมีค่าเริ่มต้นเป็น 0 ซึ่งทำให้เอาต์พุตทั้งหมดถูกบังคับให้ปิดจนกว่าจะเริ่มต้นเป็น 1 ผ่านโปรแกรมแอปพลิเคชัน

รองรับช่วงความต้านทานโหลดภาคสนามเท่าใดสำหรับการทำงานปกติ

ช่วงโหลดปกติต่อช่องสัญญาณกำหนดไว้ที่ 30 ถึง 5000 โอห์ม

โมดูลแสดงความขัดข้องจากสายขาดหรือโอเวอร์โหลดของช่องสัญญาณอย่างไร

ความขัดข้องจะแสดงผ่านบิตความขัดข้องในตารางข้อมูลภายใน และไฟ LED ของช่องสัญญาณที่เกี่ยวข้องจะกะพริบเป็นสีแดงด้วยความถี่ 1 เฮิรตซ์

การใช้โมดูลนี้กับสัญญาณมาตรฐานที่ไม่ใช่สัญญาณนิรภัยโดยเนื้อแท้ปลอดภัยหรือไม่

 ไม่ ห้ามใช้สัญญาณที่ไม่ใช่สัญญาณนิรภัยโดยเนื้อแท้โดยเด็ดขาด โมดูลนี้จะไม่สามารถนำกลับมาใช้ในสภาพแวดล้อมที่มีความปลอดภัยโดยเนื้อแท้ได้อีกหลังจากสัมผัสกับสัญญาณที่ไม่ใช่สัญญาณนิรภัยโดยเนื้อแท้

จะเกิดอะไรขึ้นหากต่ออุปกรณ์ภาคสนามเข้ากับขั้วต่อที่ไม่ได้ใช้งานของฐาน

การใช้ขั้วต่อที่ไม่ได้ใช้งานเป็นขั้วต่อรองรับอาจทำให้โมดูลเสียหายทางกายภาพอย่างรุนแรง ระบบทำงานโดยไม่ตั้งใจ หรือเกิดขึ้นทั้งสองกรณี

เวลาหน่วงการแพร่สัญญาณสูงสุดสำหรับการเปลี่ยนสถานะช่องสัญญาณคือเท่าใด

เวลาหน่วงเอาต์พุตสูงสุดสำหรับการเปลี่ยนจากปิดเป็นเปิดและจากเปิดเป็นปิดน้อยกว่า 1.2 มิลลิวินาที

ช่องสัญญาณเอาต์พุตแยกออกจากกันหรือไม่

ไม่ ช่องสัญญาณของโมดูลนี้ไม่มีการแยกวงจรและเชื่อมต่อทางไฟฟ้าถึงกัน

สามารถเสียบโมดูลนี้เข้ากับฐานเทอร์มินัลที่มีกระแสไฟอยู่ขณะที่แบ็กเพลนจ่ายไฟได้หรือไม่

 ใช่ โมดูลนี้ออกแบบมาสำหรับการถอดเปลี่ยนขณะระบบทำงาน แต่ต้องตัดไฟด้านภาคสนามออกหรือตรวจสอบให้แน่ใจว่าพื้นที่นั้นไม่มีอันตราย เพื่อป้องกันการระเบิดจากประกายไฟฟ้า

พารามิเตอร์การกำหนดค่า Latch Alarms มีไว้เพื่ออะไร

 พารามิเตอร์นี้กำหนดว่าบิตความขัดข้องจากสายขาดหรือโอเวอร์โหลดจะยังคงล็อกอยู่จนกว่าจะถูกล้างด้วยการเปลี่ยนสถานะ Reset Alarms ด้วยตนเอง เพื่อให้ตรวจจับความขัดข้องระยะสั้นได้

ค่าเกณฑ์ใดรับประกันว่าจะมีการรายงานความขัดข้องจากสายขาด

ระบบรับประกันว่าจะตรวจจับและรายงานสภาวะสายขาดสำหรับโหลดภาคสนามที่มากกว่า 75 กิโลโอห์ม โดยไม่ขึ้นกับสถานะเอาต์พุต

ตัวกรองสัญญาณเตือนความขัดข้องกำหนดค่าในซอฟต์แวร์อย่างไร

บิตตัวกรองสัญญาณเตือนช่วยให้ตั้งค่าค่าคงที่เวลาได้ตามตัวเลือกแบบเลขฐานสองหลายค่า ได้แก่ 0.25 มิลลิวินาที, 0.5 มิลลิวินาที, 1 มิลลิวินาที, 2 มิลลิวินาที, 4 มิลลิวินาที, 8 มิลลิวินาที, 16 มิลลิวินาที หรือ 32 มิลลิวินาที
