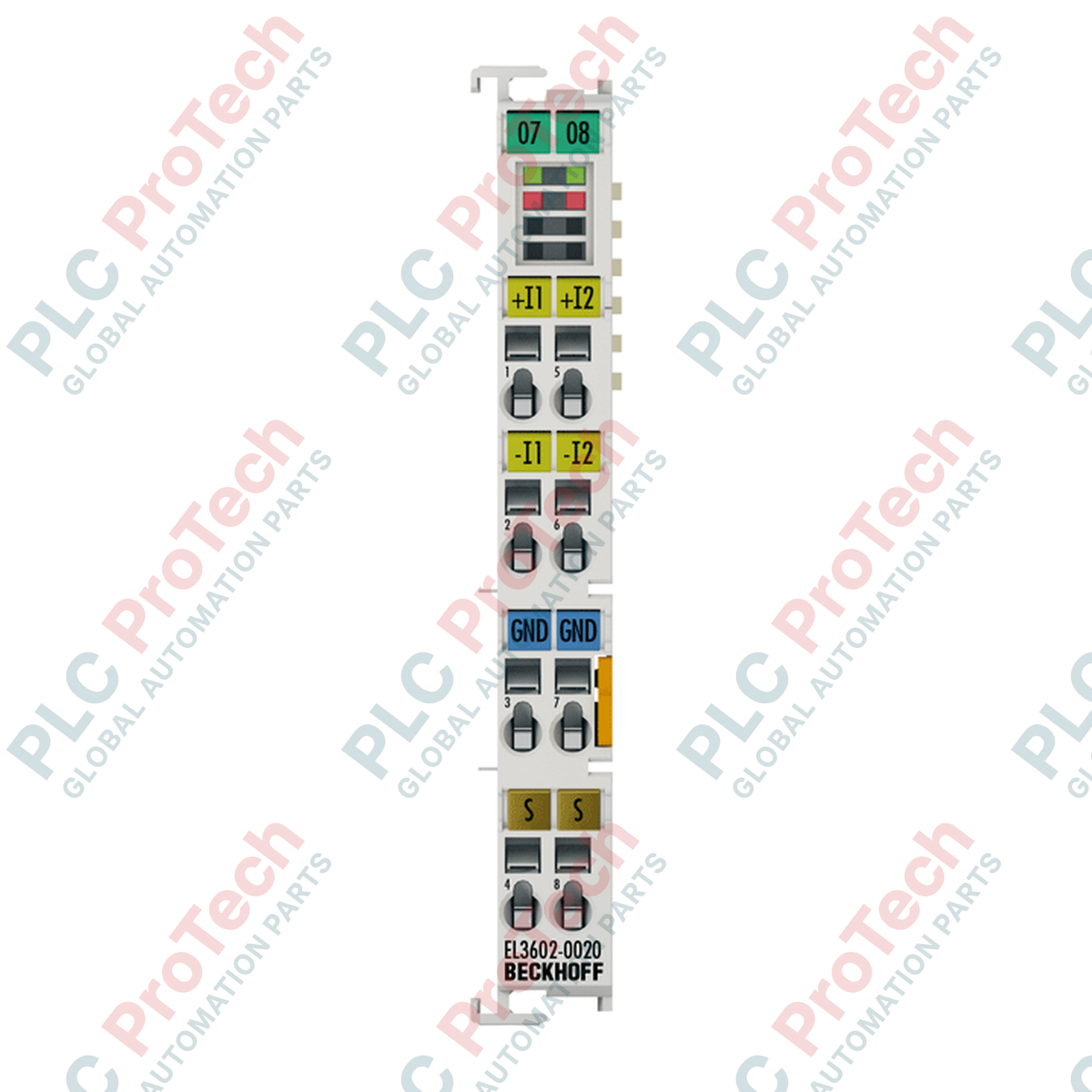

BECKHOFF EL3602-0020 ขั้วต่อ EtherCAT โมดูลอินพุตแอนะล็อก 2 ช่อง

SKU EL3602-0020

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: BECKHOFF
Product No.: EL3602-0020
Country of origin:เยอรมนี
Product Type: เทอร์มินัล EtherCAT
Payment: T/T, Western Union
Weight: 60g
Dimensions: 12 มม. x 100 มม. x 68 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

งานวัดที่ต้องการความแม่นยำจำเป็นต้องมีการรับข้อมูลที่เสถียรและมีความละเอียดสูง ซึ่งขั้วต่ออินพุตแอนะล็อก EL3602-0020 มอบให้ โมดูลความแม่นยำสูงนี้ประมวลผลสัญญาณแรงดันแบบดิฟเฟอเรนเชียลในช่วงที่กำหนดพารามิเตอร์ได้ ได้แก่ -10 ถึง +10 V, -5 ถึง +5 V, -2.5 ถึง +2.5 V และ -1.25 ถึง +1.25 V ด้วยความละเอียด 24 บิตในตัว (รวมเครื่องหมาย) และการแยกทางไฟฟ้า 500 V ระหว่าง E-bus กับช่องสัญญาณ ขั้วต่อ EtherCAT นี้จึงช่วยให้สัญญาณรบกวนมีน้อยที่สุดและรักษาความสมบูรณ์ของสัญญาณได้อย่างยอดเยี่ยมในการติดตั้งระบบอุตสาหกรรมที่ต้องการประสิทธิภาพสูง

ทุกยูนิตผ่านการสอบเทียบจากโรงงาน จึงให้ประสิทธิภาพความแม่นยำสูงโดยไม่จำเป็นต้องสอบเทียบภาคสนามทันที ออกแบบมาสำหรับสถาปัตยกรรมระบบ Beckhoff EtherCAT โดยโมดูลเชื่อมต่อผ่านแบ็กเพลน E-bus ได้อย่างราบรื่น รองรับโทโพโลยี PLC และระบบควบคุมแบบกระจายที่หลากหลายในอุตสาหกรรมหนัก เซลล์ระบบอัตโนมัติ และแท่นทดสอบขั้นสูง

คุณสมบัติ

อินพุตแอนะล็อกแบบดิฟเฟอเรนเชียลอิสระ 2 ช่อง พร้อมการสอบเทียบจากโรงงานที่มีความแม่นยำสูง
ช่วงแรงดันอินพุตที่กำหนดพารามิเตอร์ได้ เพื่อรองรับเซนเซอร์หลากหลายประเภท
ความละเอียด 24 บิตที่สูงเป็นพิเศษสำหรับการรับสัญญาณระดับไมโครโวลต์
การตรวจสอบค่าขีดจำกัดในตัวและการตั้งค่าตัวกรองที่เลือกได้
จ่ายไฟผ่าน E-bus โดยมีการใช้กระแสไฟฟ้าโดยทั่วไป 190 mA
เทคโนโลยีแบบดิฟเฟอเรนเชียลพร้อมความถี่ขีดจำกัดของตัวกรองอินพุตที่ 3 kHz

การใช้งาน

การตรวจสอบการผลิตไฟฟ้าและการทดสอบกังหัน
ระบบวัดแรง น้ำหนัก และแรงบิดความแม่นยำสูง
ระบบโทรมาตรและระบบอัตโนมัติของกระบวนการในโรงกลั่นน้ำมันและก๊าซ
แท่นทดสอบด้านการวิจัยและพัฒนาที่ต้องการการบันทึกข้อมูลความละเอียดสูง

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Beckhoff
รุ่น / หมายเลขชิ้นส่วน	EL3602-0020
จำนวนอินพุต	2 (ดิฟเฟอเรนเชียล)
ช่วงแรงดันสัญญาณ	-10 ถึง +10 V, -5 ถึง +5 V, -2.5 ถึง +2.5 V, -1.25 ถึง +1.25 V
ความละเอียด	24 บิต (รวมบิตเครื่องหมาย)
เวลาแปลงสัญญาณ	ค่าเริ่มต้น 20 ms (กำหนดค่าได้ตั้งแต่ 1 ถึง 400 ms)
ค่าความคลาดเคลื่อนในการวัด	น้อยกว่า +/-0.01 เปอร์เซ็นต์ที่ 25 degC ตัวกรอง 50 Hz (เทียบกับค่าเต็มสเกล)
ความถี่จำกัดของตัวกรองอินพุต	3 kHz
ความต้านทานภายใน	มากกว่า 200 kOhm
แรงดันไฟฟ้าโหมดร่วม (UCM)	สูงสุด 35 V
การแยกทางไฟฟ้า	500 V (E-bus / แรงดันสัญญาณ)
การใช้กระแสไฟฟ้า (E-bus)	โดยทั่วไป 190 mA
การลดทอนสัญญาณรบกวนข้ามช่อง	มากกว่า 60 dB
อุณหภูมิในการทำงาน	0 ถึง +50 degC
อุณหภูมิในการจัดเก็บ	-25 ถึง +85 degC
ความชื้นสัมพัทธ์	95 เปอร์เซ็นต์ ไม่ควบแน่น
ขนาด (W x H x D)	12 mm x 100 mm x 68 mm
ขนาด (W x H x D)	ประมาณ 60 g

การเชื่อมต่อและอินเทอร์เฟซ

ประเภทการเชื่อมต่อ	ข้อมูลจำเพาะ
เทคโนโลยีการเดินสาย	การกดสปริงด้วยไขควง
ตัวนำแบบแกนเดี่ยว (s)	0.08 ถึง 2.5 mm2 (AWG 28 ถึง 14)
ตัวนำแบบตีเกลียว (st)	0.08 ถึง 2.5 mm2 (AWG 28 ถึง 14)
ตัวนำแบบยืดหยุ่นพร้อมปลอกย้ำ (f)	0.14 ถึง 1.5 mm2 (AWG 26 ถึง 16)
ความยาวการปอกสาย	8 ถึง 9 มม.

แนวทางการติดตั้ง

ติดตั้งในแนวตั้งหรือแนวนอนบนราง DIN มาตรฐานขนาด 35 มม. (เป็นไปตาม EN 60715) พร้อมกลไกล็อก
ตรวจสอบให้แน่ใจว่าการเชื่อมต่อร่องและสลักคู่เข้าที่สนิทเมื่อยึดขั้วต่อไว้ติดกัน
เพื่อเพิ่มประสิทธิภาพการป้องกันสัญญาณรบกวนสำหรับการวัดความละเอียดสูง 24 บิต ให้ใช้สายคู่บิดเกลียวแบบมีชีลด์สำหรับสายสัญญาณดิฟเฟอเรนเชียลทั้งหมด
เว้นระยะเพื่อการระบายอากาศภายในตู้ให้เหมาะสม เพื่อให้เป็นไปตามขีดจำกัดอุณหภูมิการทำงาน 0 ถึง +50 degC

การปฏิบัติตามข้อกำหนดและการรับรอง

CE
UL
ATEX: II 3 G Ex nA IIC T4 Gc
ภูมิคุ้มกัน/การปล่อยคลื่นรบกวนทาง EMC: EN 61000-6-2 / EN 61000-6-4
ความทนทานต่อการสั่นสะเทือน/แรงกระแทก: EN 60068-2-6 / EN 60068-2-27

FAQ

ความละเอียดการวัดหลักของ EL3602-0020 คือเท่าใด

EL3602-0020 มีความละเอียด 24 บิตความแม่นยำสูง (รวมบิตเครื่องหมาย) สำหรับการประมวลผลแรงดันไฟฟ้าแอนะล็อกที่แม่นยำอย่างยิ่ง

EL3602-0020 ของ Beckhoff รองรับช่วงแรงดันไฟฟ้าขาเข้าใดบ้าง

ช่วงอินพุตสามารถกำหนดพารามิเตอร์ได้ และรองรับสัญญาณดิฟเฟอเรนเชียล +/-10 V, +/-5 V, +/-2.5 V และ +/-1.25 V

โมดูลนี้จำเป็นต้องสอบเทียบภาคสนามด้วยตนเองหรือไม่

ไม่จำเป็น EL3602-0020 ได้รับการสอบเทียบจากโรงงานโดย Beckhoff เพื่อให้มั่นใจในความแม่นยำของการวัดตั้งแต่เริ่มใช้งาน

การใช้กระแสของ E-bus สำหรับเทอร์มินัลนี้เป็นเท่าใด

โดยทั่วไป โมดูลนี้ใช้กระแสไฟผ่าน E-bus 190 mA

EL3602-0020 ได้รับการรับรองสำหรับพื้นที่อันตรายหรือไม่

ใช่ โมดูลนี้ได้รับการรับรอง ATEX โดยมีเครื่องหมาย Ex: II 3 G Ex nA IIC T4 Gc
