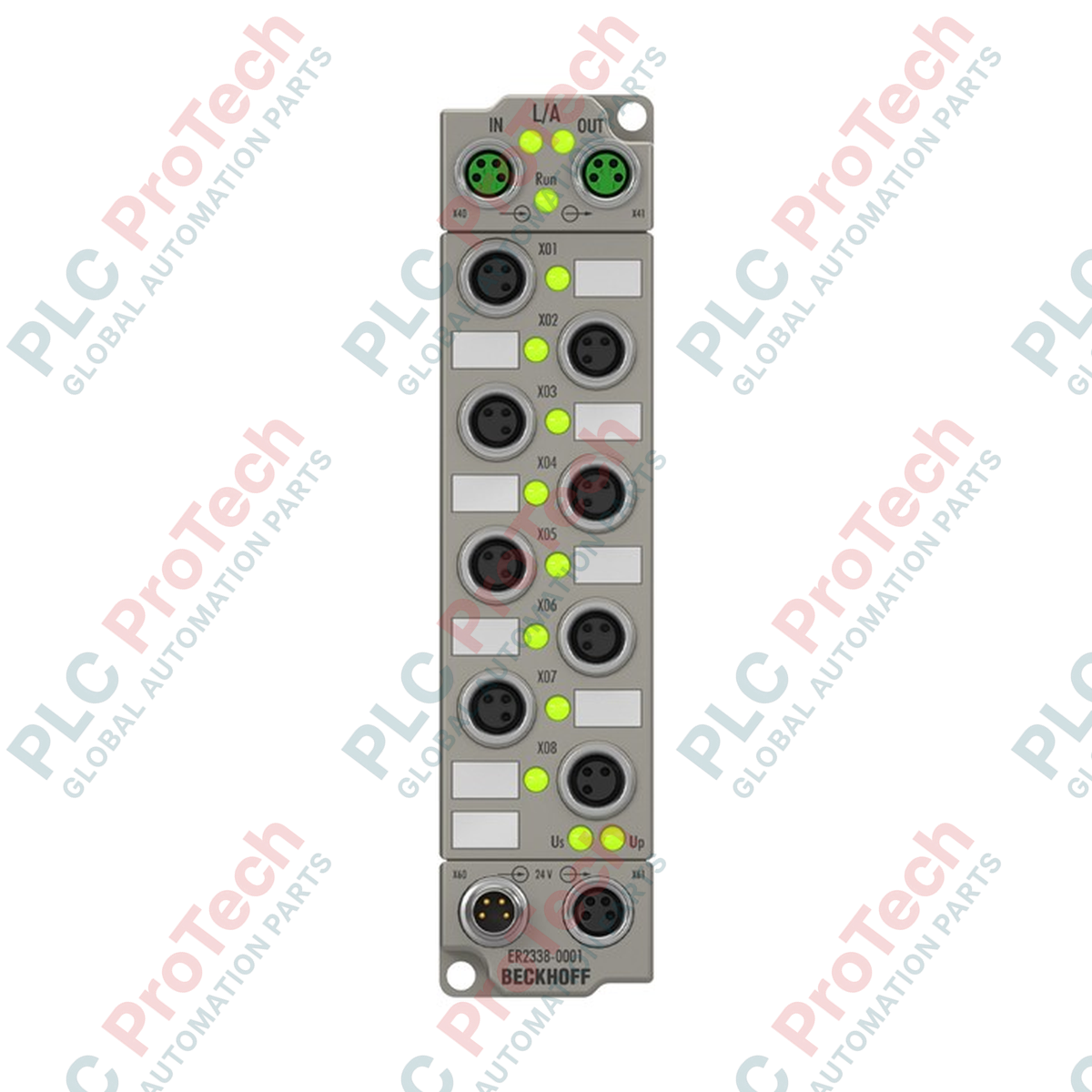

การเชื่อมต่อสัญญาณภาคสนามแบบกระจายเข้ากับระบบในระดับกายภาพโดยตรงทำได้ผ่าน Beckhoff ER2338-1001 EtherCAT Box ซึ่งมีช่องดิจิทัลแบบสองทิศทางและกำหนดค่าได้อย่างอิสระ 8 ช่อง อยู่ในตัวเครื่อง IP67 ที่แข็งแรงและทนต่อความชื้น โมดูลนี้เชื่อมต่อโดยตรงกับเซนเซอร์และแอคชูเอเตอร์ที่ระดับเครื่องจักร ช่วยลดความจำเป็นในการใช้ตู้ควบคุมป้องกันและลดปริมาณการเดินสายภาคสนาม
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Beckhoff Automation |
| รุ่น / หมายเลขสินค้า | ER2338-1001 |
| โปรโตคอล | EtherCAT |
| อินเทอร์เฟซบัส | ซ็อกเก็ต M8 จำนวน 2 ช่อง, มีชีลด์, แบบขันสกรู |
| จำนวนช่อง | อินพุตหรือเอาต์พุตดิจิทัล 8 ช่อง (กำหนดค่าได้อย่างอิสระ) |
| การเชื่อมต่ออินพุต/เอาต์พุต | M8 x 1, 3 พิน, เข้ารหัสแบบ A |
| เวลาตัวกรองอินพุต | 3.0 มิลลิวินาที |
| แรงดันสัญญาณ "0" | -3 ถึง +5 V |
| แรงดันสัญญาณ "1" | 11 ถึง 30 V (กระแสอินพุต 6 mA, EN 61131-2, ประเภท 3) |
| แหล่งจ่ายไฟเซนเซอร์ | ได้มาจากแรงดันแหล่งจ่ายโหลด สูงสุด 0.5 A รวม และมีการป้องกันการลัดวงจร |
| ประเภทโหลดที่รองรับ | โหลดแบบโอห์มมิก, โหลดเหนี่ยวนำ, โหลดหลอดไฟ |
| แรงดันโหลดพิกัด | 24 V DC (-15% / +20%) |
| กระแสเอาต์พุตสูงสุด | 0.5 A ต่อช่อง |
| การใช้กระแสไฟจาก US | 120 mA |
| การเชื่อมต่อแหล่งจ่ายไฟ | อินพุต: 1 x M8 ตัวผู้, 4 พิน; เอาต์พุต: 1 x M8 ตัวเมีย, 4 พิน |
| การแยกทางไฟฟ้า | 500 V |
| อุณหภูมิในการทำงาน | -25 ถึง +60 องศาเซลเซียส |
| อุณหภูมิในการจัดเก็บ | -40 ถึง +85 องศาเซลเซียส |
| ระดับการป้องกัน | IP65/66/67 (เป็นไปตาม EN 60529) |
| การรับรอง | CE, UL |
| ประเทศแหล่งกำเนิด | เยอรมนี |
| น้ำหนักจัดส่ง (คำนวณแล้ว) | 2.0 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 150 x 50 x 40 mm |
| ประเภทขั้วต่อ | หมายเลขพิน | การกำหนดฟังก์ชัน |
|---|---|---|
| ช่องต่อ I/O M8 (3 พิน) | พิน 1 | ไฟเลี้ยงเซนเซอร์ +24 V DC (US) |
| พิน 3 | GND (US) | |
| พิน 4 | สัญญาณอินพุต/เอาต์พุต (กำหนดค่าได้) | |
| ช่องต่อแหล่งจ่ายไฟ M8 (4 พิน) | พิน 1 | แรงดันไฟควบคุม +24 V DC (US) |
| พิน 2 | แรงดันไฟเลี้ยงอุปกรณ์ต่อพ่วง +24 V DC (UP) | |
| พิน 3 | GND (US) | |
| พิน 4 | GND (UP) |
ER2338-1001 มีตัวเรือนพลาสติกที่ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมทั่วไป สำหรับการใช้งานที่ต้องการความทนทานทางกลสูงเป็นพิเศษหรือทนต่อตัวทำละลายเคมีที่มีฤทธิ์รุนแรง EP2338-1001 (ตัวเรือนโลหะหล่อสังกะสี) เป็นรุ่นทดแทนที่มีฟังก์ชันเทียบเท่าโดยตรง โมดูลทั้งสองใช้ไฟล์คำอธิบายอุปกรณ์ XML (ESI) ใน TwinCAT เหมือนกัน จึงสามารถเปลี่ยนแทนกันได้ทันทีโดยไม่ต้องแก้ไขซอฟต์แวร์
เมื่อใช้งานช่องเป็นเอาต์พุต ต้องตรวจสอบให้แน่ใจว่ากระแสรวมของแอคชูเอเตอร์ที่เชื่อมต่อทั้งหมดไม่เกินขีดจำกัดการระบายความร้อนของโมดูล แม้แต่ละช่องจะสวิตช์กระแสได้สูงสุด 0.5 A แต่การทำงานพร้อมกันของเอาต์พุตทั้งหมดด้วยรอบการทำงานสูงและโหลดสูงสุดในอุณหภูมิแวดล้อมสูง (มากกว่า 50 degC) อาจทำให้ระบบป้องกันความร้อนภายในตัดการทำงาน ต้องคำนวณโหลดสะสมบนเส้นทางจ่ายไฟ US และ UP เสมอ
เพื่อรับประกันความสมบูรณ์ตามมาตรฐาน IP67 ต้องปิดผนึกพอร์ต M8 ที่ไม่ได้ใช้งานด้วยฝาครอบป้องกันเกรดอุตสาหกรรม เมื่อติดตั้งสายสื่อสาร EtherCAT ให้ใช้เฉพาะสาย M8 แบบคู่บิดเกลียวที่มีชีลด์สองชั้นเท่านั้น สามารถหลีกเลี่ยงกราวด์ลูปได้โดยตรวจสอบให้แน่ใจว่าแถบยึดโลหะของโมดูลเชื่อมต่อโดยตรงกับระนาบกราวด์ของเครื่องจักรที่สะอาดและมีอิมพีแดนซ์ต่ำ แทนการพึ่งพาชีลด์ของสายเคเบิลเพียงอย่างเดียว
