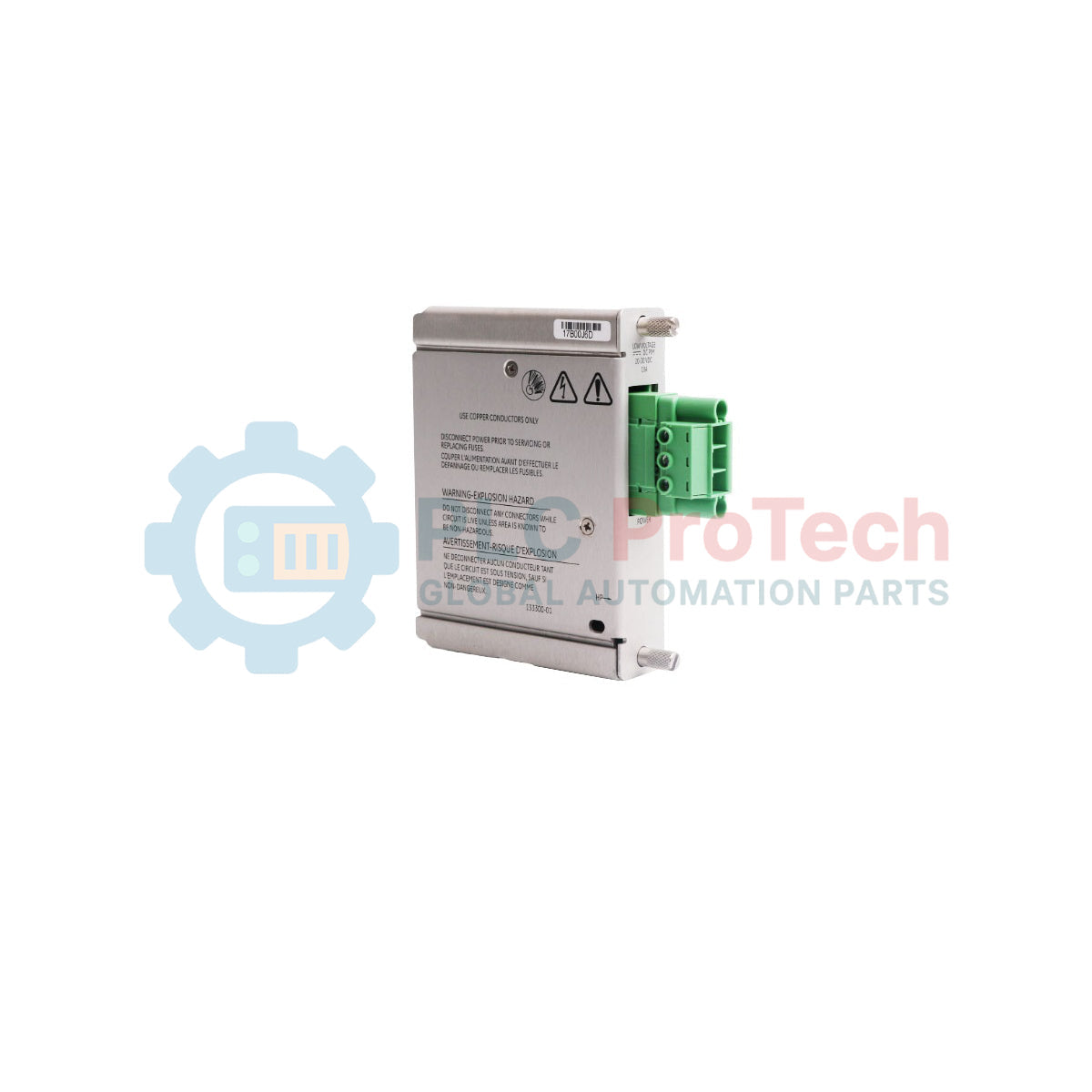

ออกแบบมาให้เชื่อมต่อโดยตรงกับระบบแหล่งจ่ายไฟ 3500/15 โดย Bently Nevada 133300-01 รองรับอินพุตไฟ DC แรงดันต่ำที่มีการควบคุมสำหรับแร็กปกป้องเครื่องจักร 3500 โมดูลติดตั้งด้านหลังนี้รองรับแรงดันไฟฟ้า 20 ถึง 30 VDC และปรับสภาพไฟหลักขาเข้าก่อนส่งต่อไปยังแบ็กเพลนภายใน ออกแบบทางวิศวกรรมสำหรับสภาพแวดล้อมที่ต้องการความน่าเชื่อถือสูง จึงมีความสำคัญต่อการตรวจสอบเครื่องจักรอย่างต่อเนื่องและการปกป้องอุปกรณ์หมุนที่สำคัญจากการหยุดชะงักของแหล่งจ่ายไฟโดยไม่คาดคิด
| ผู้ผลิต | Bently Nevada |
| หมายเลขชิ้นส่วน | 133300-01 |
| ซีรีส์ | ระบบปกป้องเครื่องจักร 3500 |
| ประเภทโมดูล | โมดูลอินพุตไฟ DC แรงดันต่ำ (LVDCI) |
| ช่วงแรงดันไฟฟ้าอินพุต | 20 ถึง 30 VDC |
| แหล่งจ่ายไฟด้านหน้าที่ใช้งานร่วมกันได้ | โมดูลแหล่งจ่ายไฟ DC แรงดันต่ำ 3500/15 |
| ตำแหน่งติดตั้ง | ช่องเสียบแชสซีด้านหลัง (ความสูงครึ่งหนึ่ง) |
| อุณหภูมิขณะทำงาน | -30 ถึง +65 องศาเซลเซียส |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| น้ำหนักจัดส่ง (คำนวณ) | 1.50 กก. (3.30 ปอนด์) |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 24.1 ซม. x 11.2 ซม. x 5.1 ซม. |
| ขาพินเทอร์มินัลบล็อก | การกำหนดฟังก์ชัน / วงจร |
|---|---|
| ขั้วบวก (+) | แหล่งจ่ายไฟอินพุตหลัก +24 VDC |
| ขั้วลบ (-) | ไฟ DC ขากลับ / คอมมอน |
| กราวด์แชสซี (GND) | การเชื่อมต่อกราวด์ระบบ/กราวด์ดินเพื่อความต่อเนื่องของชีลด์ |
133300-01 ออกแบบมาให้ใช้คู่กับแหล่งจ่ายไฟ 3500/15 รุ่น DC แรงดันต่ำโดยเฉพาะ โดยไม่เข้ากันได้ทั้งทางกายภาพและทางไฟฟ้ากับโมดูล AC/DC แรงดันสูง เช่น 129767-01 หรือ 120739-01 ตรวจสอบพิกัดแรงดันไฟฟ้าของโมดูล 3500/15 ด้านหน้าทุกครั้งก่อนสลับเปลี่ยนขณะระบบมีไฟหรือเปลี่ยนชิ้นส่วนอินพุตด้านหลัง
ในการติดตั้งแบบสำรองซ้ำซ้อนคู่ ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟ DC แรงดันต่ำทั้งสองแหล่งมาจากเบรกเกอร์หรือสายป้อนกำลังที่แยกจากกัน หากอินพุตทั้งสองผูกอยู่กับวงจรสายป้อนเดียวกัน ระบบสำรองจะถูกข้ามการทำงานโดยแท้จริง หลีกเลี่ยงการเดินสาย DC ภาคสนามดิบที่ไม่มีการกรองโดยตรงเข้าขั้วต่อเหล่านี้ หากสายเคเบิลยาวและมีโอกาสเกิดสัญญาณรบกวนจากการสวิตช์แบบเหนี่ยวนำ ให้ใช้อุปกรณ์ปรับสภาพสายภายนอก
ใช้สายไฟขนาดอย่างน้อย 14 AWG (2.1 mm2) เพื่อป้องกันแรงดันไฟฟ้าตกมากเกินไปในระยะเดินสายที่เกิน 10 เมตร ตรวจสอบให้แน่ใจว่าสกรูของเทอร์มินัลบล็อกขันด้วยแรงบิด точно 0.56 Nm (5 in-lb) เพื่อให้การเชื่อมต่อแน่นหนาระหว่างการสั่นสะเทือนความถี่สูงอย่างต่อเนื่องของเครื่องจักร
ตัดแหล่งจ่ายไฟ DC หลักทั้งหมดก่อนติดตั้ง ถอด หรือเดินสายโมดูลอินพุตด้านหลัง การซ่อมบำรุงจุดเชื่อมต่อขณะที่ยังมีกระแสไฟอาจทำให้เกิดอาร์กไฟฟ้าที่เป็นอันตราย ความเสียหายเฉพาะจุดของหน้าสัมผัส หรือการเสื่อมสภาพอย่างรุนแรงของชิ้นส่วนแบ็กเพลน
ตรวจสอบให้แน่ใจว่าสวิตช์จ่ายไฟหลักของแร็ก 3500 อยู่ในตำแหน่งปิด (OFF) และเบรกเกอร์ DC ต้นทางถูกล็อกไม่ให้เปิดใช้งาน
จัดแนวขอบการ์ดโมดูล 133300-01 ให้ตรงกับรางนำการ์ดในสล็อตครึ่งความสูงด้านหลังที่กำหนด
เลื่อนโมดูลไปด้านหน้าอย่างมั่นคงจนขั้วต่อของโมดูลเข้าคู่กับขั้วต่อแบ็กเพลนครบถ้วน
ขันสกรูยึดแผ่นปิดหน้าแบบยึดติดให้แน่น และติดตั้งฝาครอบขั้วต่อหลังจากเดินสายภาคสนามเสร็จเรียบร้อย
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 133300-01
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินพุตกำลังไฟฟ้า
Payment: T/T, Western Union
Weight: 320g
Dimensions: 24.1 ซม. x 11.2 ซม. x 5.1 ซม.
Shipping port: Xiamen
Warranty: 12 months
