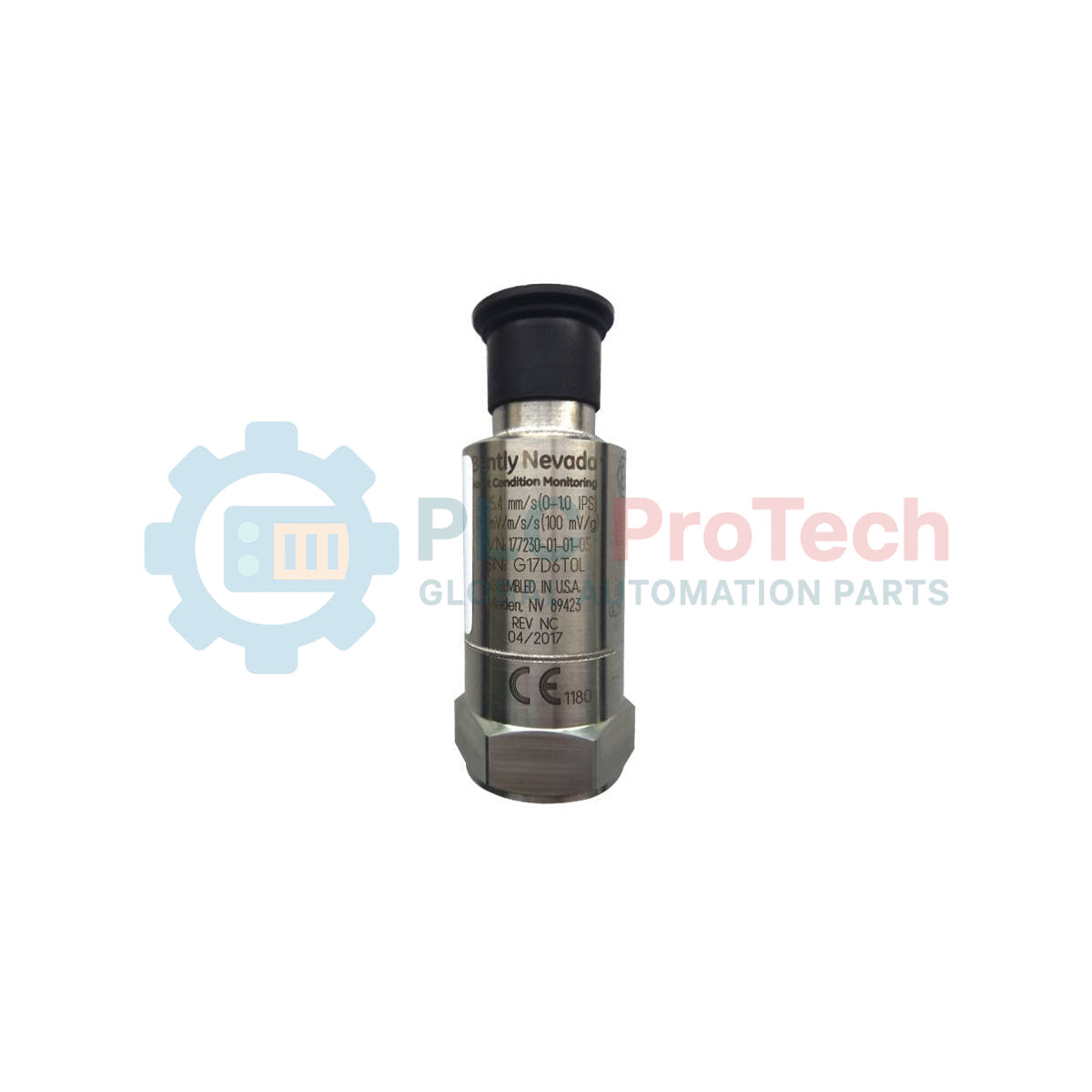

เมื่อนำไปผสานเข้ากับสถาปัตยกรรมควบคุม PLC, DCS หรือ SCADA โดยตรง Bently Nevada 177230-00-01-CN ทำหน้าที่เป็นซีส्मिकทรานสมิตเตอร์แบบใช้พลังงานจากลูป ซึ่งออกแบบมาสำหรับการตรวจติดตามการสั่นสะเทือนของเครื่องจักรหมุนในภาคอุตสาหกรรมอย่างต่อเนื่อง ทรานสมิตเตอร์แบบวัดความเร็วนี้ใช้มาตรความเร่งแบบเพียโซอิเล็กทริก พร้อมวงจรปรับสภาพสัญญาณภายใน เพื่อสร้างเอาต์พุตแอนะล็อก 4 ถึง 20 mA ที่แปรผันตามความเร็วการสั่นสะเทือนโดยรวม ตัวเรือนสเตนเลส 316L ที่แข็งแรงและปิดผนึกแบบสุญญากาศได้รับการออกแบบสำหรับการติดตั้งระยะยาวในสภาพแวดล้อมอุตสาหกรรมที่ต้องการความน่าเชื่อถือสูง พร้อมมอบการป้องกันและการวินิจฉัยสำหรับอุปกรณ์ในระบบสนับสนุนการผลิตได้ทันที
| พารามิเตอร์ | ค่าข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Bently Nevada |
| หมายเลขชิ้นส่วน (SKU) | 177230-00-01-CN |
| ช่วงการวัด | 0 ถึง 12.7 มม./วินาที (0 ถึง 0.5 นิ้ว/วินาที) RMS |
| การตอบสนองความถี่ | 10 Hz ถึง 1 kHz (600 ถึง 60,000 รอบต่อนาที) RMS |
| สัญญาณเอาต์พุต | 4 ถึง 20 mA DC (ใช้พลังงานจากลูป) |
| รหัสตัวเลือกการรับรอง | CN (รหัสเฉพาะของจีนสำหรับการรับรองด้านอุตสาหกรรมและพื้นที่อันตราย) |
| ความชื้นสัมพัทธ์ | สูงสุดถึงความชื้นสัมพัทธ์ 100% โดยไม่จมอยู่ใต้น้ำ |
| วัสดุตัวเรือน | สเตนเลส 316L |
| ประเภทคอนเน็กเตอร์ | MIL-C-5015 แบบ 3 พิน, สเตนเลส 316L |
| เกลียวสำหรับติดตั้ง | 1/4-28 UNF |
| เส้นผ่านศูนย์กลางของทรานสมิตเตอร์ | 25.4 มม. (1.00 นิ้ว) |
| ความสูงของทรานสมิตเตอร์ | 66.0 มม. (2.60 นิ้ว) |
| น้ำหนักเซนเซอร์ | 0.131 กก. (0.29 ปอนด์) |
| น้ำหนักสำหรับการจัดส่ง (คำนวณแล้ว) | 1.50 กก. (รวมบรรจุภัณฑ์สำหรับการขนส่งที่ปลอดภัย) |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| พิน MIL-C-5015 | หน้าที่ / การกำหนดวงจร |
|---|---|
| พิน A | ขั้วบวกของลูปกระแส 4 ถึง 20 mA (+ TX / Power) |
| พิน B | ขั้วกลับของลูปกระแส 4 ถึง 20 mA ขั้วลบ (- TX / Common) |
| พิน C | การเชื่อมต่อชีลด์ / กราวด์ |
ทรานสมิตเตอร์นี้ทำหน้าที่เป็นอุปกรณ์ทดแทนมาตรฐานสำหรับทรานสดิวเซอร์ความเร็วการสั่นสะเทือนของตัวเรือนรุ่นเก่า เมื่อต้องการเอาต์พุตส่งตรงไปยัง PLC โปรดทราบว่าซีรีส์ 177230 ให้เอาต์พุตเป็นกระแส 4 ถึง 20 mA DC ซึ่งสอดคล้องกับความเร็วรากที่สองของค่าเฉลี่ยกำลังสอง (RMS) โดยรวม ดังนั้นจึงไม่สามารถขับมอนิเตอร์การสั่นสะเทือนแบบไดนามิกรุ่นเก่าโดยตรง (เช่น โมดูล Bently Nevada 3500/42M ที่กำหนดค่าสำหรับอินพุตแบบไดนามิก) ได้ หากไม่ได้กำหนดค่าโมดูลให้เหมาะสมสำหรับสัญญาณแอนะล็อกแบบสแตติก
ห้ามติดตั้งทรานสมิตเตอร์นี้บนตัวเรือนเครื่องจักรที่ยืดหยุ่นหรือแผ่นโลหะบาง การทำเช่นนั้นอาจก่อให้เกิดเรโซแนนซ์โครงสร้างความถี่สูงที่ไม่สะท้อนการเคลื่อนไหวจริงของเรือนตลับลูกปืน ส่งผลให้ค่าที่อ่านได้สูงเกินจริง ต้องยึดเซนเซอร์ด้วยสลักเกลียวบนพื้นผิวแข็ง ราบ และผ่านการกลึงโดยตรงบนหรือใกล้เรือนตลับลูกปืนของเครื่องจักร เพื่อให้ถ่ายโอนพลังงานทางกลได้อย่างแม่นยำ
เพื่อให้การคัปปลิงสัญญาณความถี่สูงมีประสิทธิภาพสูงสุด ตรวจสอบให้แน่ใจว่าพื้นผิวติดตั้งปราศจากเศษสิ่งสกปรกและสีอย่างสมบูรณ์ ทาจาระบีซิลิโคนบาง ๆ บนสตัดยึด 1/4-28 UNF ก่อนติดตั้ง ควรเดินสายโดยใช้สายคู่บิดเกลียวมีชีลด์คุณภาพสูง ต่อชีลด์ลงกราวด์ที่กราวด์แชสซีของตัวรับสัญญาณ (PLC/DCS) เพียงจุดเดียวเท่านั้น เพื่อป้องกันกราวด์ลูปที่ทำให้เกิดสัญญาณรบกวนแทรกในสัญญาณกระแสของลูป
ก่อนเริ่มติดตั้งทางกลหรือเดินสายไฟ ตรวจสอบให้แน่ใจว่าอุปกรณ์หมุนที่กำลังตรวจสอบถูกตัดพลังงานและล็อกเอาต์อย่างสมบูรณ์แล้ว ปล่อยให้แหล่งจ่ายไฟของลูปถูกตัดการเชื่อมต่อไว้จนกว่าจะเดินสายและเข้าปลายสายทั้งหมดเสร็จสิ้น เพื่อป้องกันไฟฟ้าช็อตหรือความเสียหายต่อส่วนประกอบในพื้นที่อันตราย
เตรียมพื้นที่ราบที่ปาดเรียบเฉพาะจุด โดยมีเส้นผ่านศูนย์กลางอย่างน้อย 25.4 มม. (1.00 นิ้ว) บนเรือนตลับลูกปืน
เจาะและต๊าปรูยึดในแนวตั้งให้ตั้งฉากกับพื้นผิวที่กลึง โดยใช้ต๊าป 1/4-28 UNF และให้มีความลึกอย่างน้อย 12 มม.
ขันทรานสมิตเตอร์ด้วยแรงบิด 9.9 N-m (88 in-lb) โดยใช้ประแจวัดแรงบิดที่ผ่านการสอบเทียบแล้ว ห้ามขันแน่นเกินไป เนื่องจากอาจทำให้องค์ประกอบผลึกภายในเสื่อมสภาพ
เชื่อมต่อคอนเน็กเตอร์สายเคเบิล MIL-C-5015 แบบ 3 พิน และขันปลอกล็อกให้แน่น เดินสายเคเบิลผ่านท่อร้อยสายเพื่อป้องกันการเสียดสีทางกล
