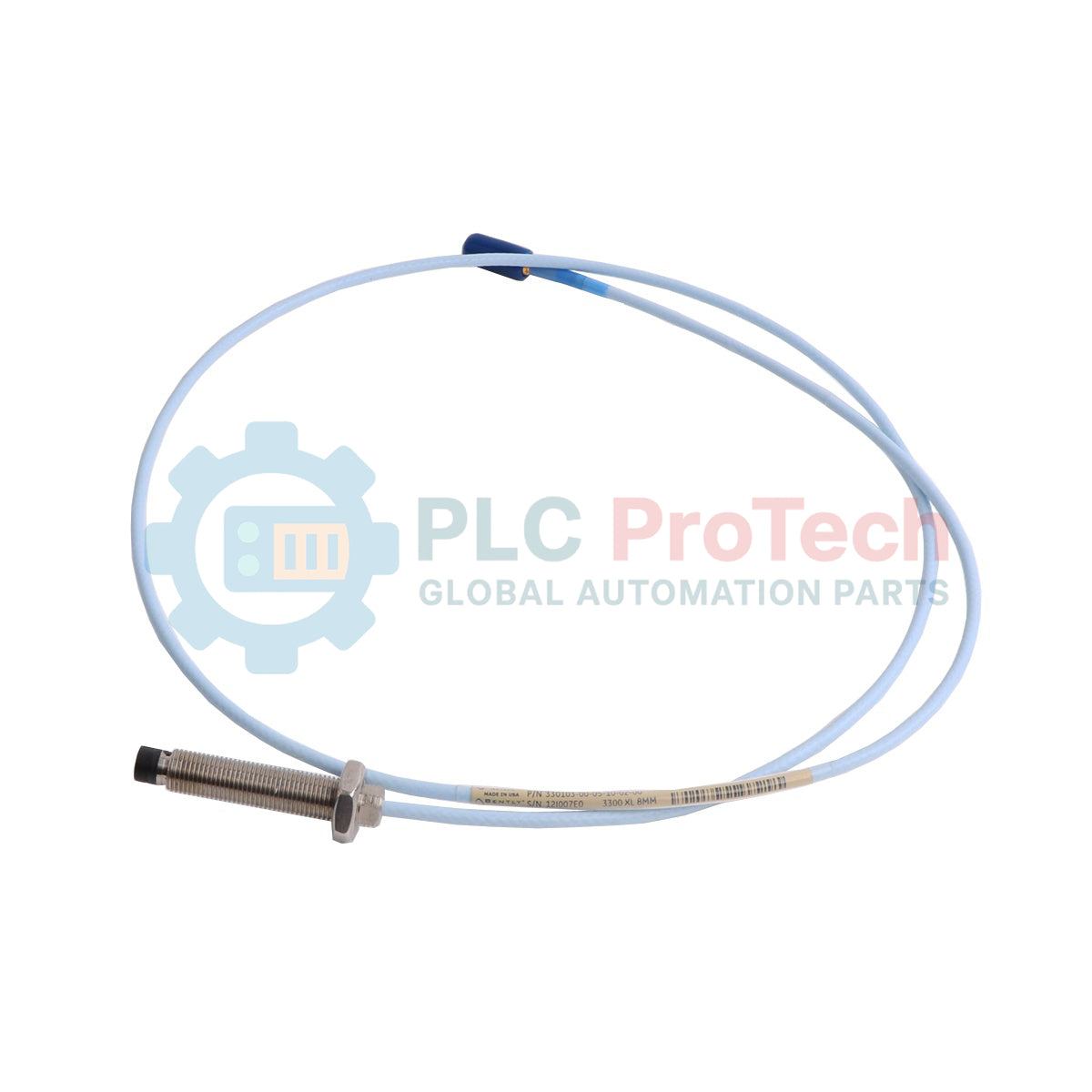

ออกแบบมาเพื่อตอบสนองความต้องการอันเข้มงวดของระบบปกป้องเครื่องจักรหมุนสมัยใหม่ Bently Nevada 330101-00-08-10-01-CN คือทรานสดิวเซอร์แบบไม่สัมผัสประสิทธิภาพสูงจากซีรีส์ 3300 XL ขนาด 8 มม. อุปกรณ์นี้ให้การวัดระยะห่างแบบไดนามิกและสถิตระหว่างปลายโพรบกับพื้นผิวเป้าหมายที่สังเกตได้อย่างแม่นยำ จึงมีความสำคัญต่อการวัดพารามิเตอร์สำคัญ เช่น การสั่นสะเทือนในแนวรัศมี ตำแหน่งเพลาตามแนวแกน และความเยื้องศูนย์ รุ่นนี้มีโครงสร้างตัวเรือนแบบไม่มีเกลียว ความยาวตัวเรือนโดยรวม 0.8 นิ้ว และสายโคแอกเชียลมาตรฐานยาว 1.0 เมตร ซึ่งเข้าหัวด้วยขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc และปลอกป้องกัน ช่วยให้มั่นใจได้ถึงความน่าเชื่อถือเชิงโครงสร้างในระยะยาวภายใต้สภาวะอุตสาหกรรมที่รุนแรง
| พารามิเตอร์ | ค่า / การกำหนดค่า |
|---|---|
| ผู้ผลิต | Bently Nevada |
| หมายเลขรุ่น | 330101-00-08-10-01-CN |
| ซีรีส์โพรบ | 3300 XL 8 มม. |
| ความยาวส่วนที่ไม่มีเกลียว | 0.0 นิ้ว (0 นิ้ว) |
| ความยาวตัวเรือนโดยรวม | 0.8 นิ้ว |
| ความยาวรวม | 1.0 เมตร (3.3 ฟุต) |
| ประเภทขั้วต่อ / สายเคเบิล | ClickLoc โคแอกเชียลขนาดเล็กพร้อมตัวป้องกันขั้วต่อและสายเคเบิลมาตรฐาน |
| การรับรองจากหน่วยงาน | CN (การรับรองเฉพาะประเทศ / เป็นไปตามมาตรฐาน GB ของจีน) |
| วัสดุปลายโพรบ | โพลีฟีนิลีนซัลไฟด์ (PPS) |
| วัสดุตัวเรือนโพรบ | สเตนเลส AISI 303 หรือ AISI 304 (SST) |
| องค์ประกอบซีล | โอริง Viton |
| น้ำหนักสุทธิ | 0.323 กก. (0.71 ปอนด์) |
| น้ำหนักจัดส่ง (คำนวณ) | 1.50 กก. (3.3 ปอนด์) |
| องค์ประกอบการเชื่อมต่อ | รายละเอียดและการกำหนดพินเอาต์ |
|---|---|
| แกนโคแอกเชียล (พินกลาง) | สัญญาณขับอินพุต/เอาต์พุต RF ความถี่สูง (เส้นทางลูป Proximitor) |
| ชีลด์โคแอกเชียล (ตัวเรือนด้านนอก) | จุดอ้างอิงสัญญาณรีเทิร์นร่วมและการต่อลงกราวด์ของชีลด์ |
| ปลอกขั้วต่อ ClickLoc | ข้อต่อแบบล็อกเชิงกลที่ปกป้องจุดเชื่อมต่อทางไฟฟ้าจากแรงดึงเชิงกลแบบไดนามิก |
330101-00-08-10-01-CN ได้รับการออกแบบมาโดยเฉพาะสำหรับส่วนประกอบระบบขนาด 1.0 เมตร เพื่อรับประกันสเกลเอาต์พุตแรงดันไฟฟ้าเชิงเส้นที่ 7.87 V/mm (200 mV/mil) ต้องติดตั้งโพรบนี้ในระบบที่มีความยาวสายเคเบิลทางกายภาพโดยรวมที่เข้าชุดกันเป็น 5.0 เมตรหรือ 9.0 เมตร การใช้โพรบขนาด 1.0 เมตรนี้ต้องจับคู่กับสายต่อแบบไม่มีเกราะหรือมีเกราะขนาด 4.0 เมตรหรือ 8.0 เมตร (เช่น ซีรีส์ Bently Nevada 330130) และ Proximitor Sensor 3300 XL ที่ตรงกัน การผสมส่วนประกอบ 3300 XL กับส่วนประกอบ 3300 ขนาด 8 มม. ที่ไม่ใช่ XL สามารถทำได้ แต่อาจทำให้เสถียรภาพด้านอุณหภูมิและความเป็นเชิงเส้นลดลงเล็กน้อย
ระหว่างการติดตั้ง วิศวกรต้องเว้นระยะห่างขั้นต่ำจากโลหะโครงสร้างโดยรอบ เพื่อป้องกันปัญหาการปรับเทียบจากแรงกดด้านข้าง ปลายโพรบขนาด 8 มม. ต้องมีพื้นที่เป้าหมายที่ปราศจากโลหะรอบแนวแกนกลางอย่างน้อย 1.5 เท่าของเส้นผ่านศูนย์กลางโพรบ หากติดตั้งโพรบใกล้กับขายึดโดยรอบหรือผนังตัวเรือนมากเกินไป เซ็นเซอร์ Proximitor จะเกิดการรั่วไหลของสนามแม่เหล็กไฟฟ้า ส่งผลให้แรงดันไฟฟ้าของช่องว่างคลาดเคลื่อนและค่าการสั่นสะเทือนไม่ตรงตามจริง
เมื่อต่อสายโคแอกเชียล ตรวจสอบให้แน่ใจว่าขั้วต่อ ClickLoc แห้งและปราศจากน้ำมันหรืออนุภาคปนเปื้อน ใช้ชุดปลอกป้องกันขั้วต่อชนิดซิลิโคนที่ให้มา (ตัวเลือก 01) เพื่อหุ้มรอยต่อทั้งหมดอย่างมิดชิด วิธีนี้ช่วยป้องกันการลัดวงจรของความถี่ขับ RF จากน้ำมันหล่อลื่นแบริ่งที่นำไฟฟ้า ใช้ประแจทอร์กสำหรับสายโคแอกเชียลคุณภาพสูงที่ปรับเทียบมาสำหรับขั้วต่อขนาดเล็กของ Bently Nevada (แรงบิดที่แนะนำ: 0.56 ถึง 0.90 N-m) เพื่อป้องกันการขันแน่นเกินไปจนโครงสร้างเสียหายหรือพินขั้วต่อเสียรูป
คำเตือนสำคัญอย่างยิ่ง: ข้อบังคับด้านความปลอดภัย
ก่อนนำโพรบวัดระยะใกล้ที่อยู่ภายในปลอกหุ้มเครื่องจักรไปใช้งานหรือดำเนินการบำรุงรักษา ให้ตัดพลังงานและทำ lock-out/tag-out ชุดขับเครื่องจักรแรงดันสูงทั้งหมดโดยสมบูรณ์ ตรวจสอบให้แน่ใจว่าเพลาหยุดหมุนสนิทแล้ว ต้องระบายแรงดันสถิตสูงภายในตัวกังหันหรือคอมเพรสเซอร์ก่อนคลายหรือถอดซีลแรงดันแบบไดนามิก
ติดตั้งขายึดโพรบวัดระยะใกล้ภายในเรือนแบริ่งหรือปลอกหุ้มให้มั่นคง ค่อย ๆ เลื่อนก้านโพรบที่ไม่มีเกลียวเข้าตำแหน่ง โดยระวังอย่าให้ปลาย Polyphenylene Sulfide (PPS) ขูดกับพื้นผิวเหล็ก
ต่อมัลติมิเตอร์แบบดิจิทัลเข้ากับเอาต์พุตแรงดันไฟฟ้ากระแสตรงของ Proximitor Sensor ที่เข้าชุดกัน หมุนโพรบอย่างช้า ๆ เพื่อปรับช่องว่างทางกายภาพจนมัลติมิเตอร์แสดงแรงดันไฟฟ้าที่สอดคล้องกับช่องว่างการทำงานเป้าหมายที่จุดกึ่งกลางสเกล (โดยทั่วไปคือ -10.0 V DC สำหรับระบบ 3300 XL มาตรฐาน)
ขันขายึดสำหรับจัดตำแหน่งโพรบให้แน่น เพื่อคงตำแหน่งช่องว่างที่ปรับเทียบแล้ว ต่อสายหางโคแอกเชียลเข้ากับสายต่อ ใช้ปลอกป้องกัน ClickLoc และเดินสายผ่านท่อร้อยสายที่มีการป้องกันเพื่อป้องกันความเสียหายทางกายภาพ
