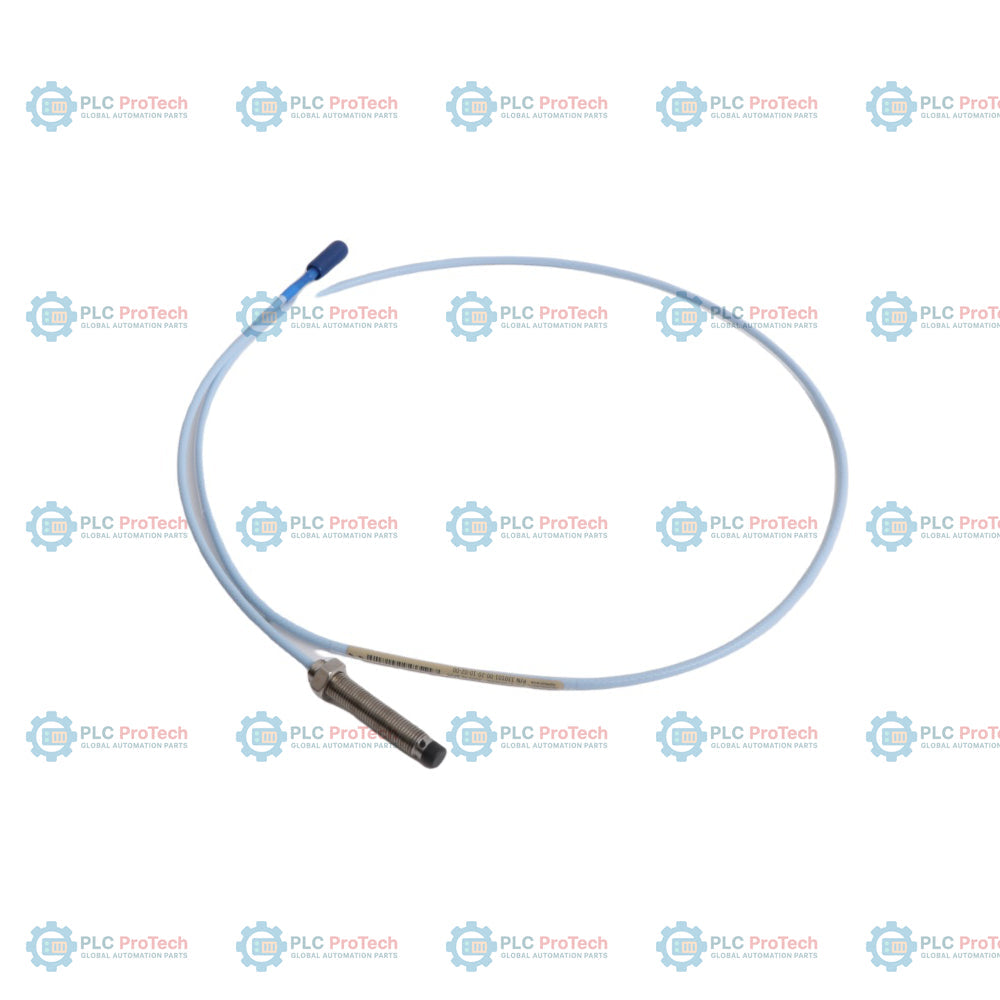

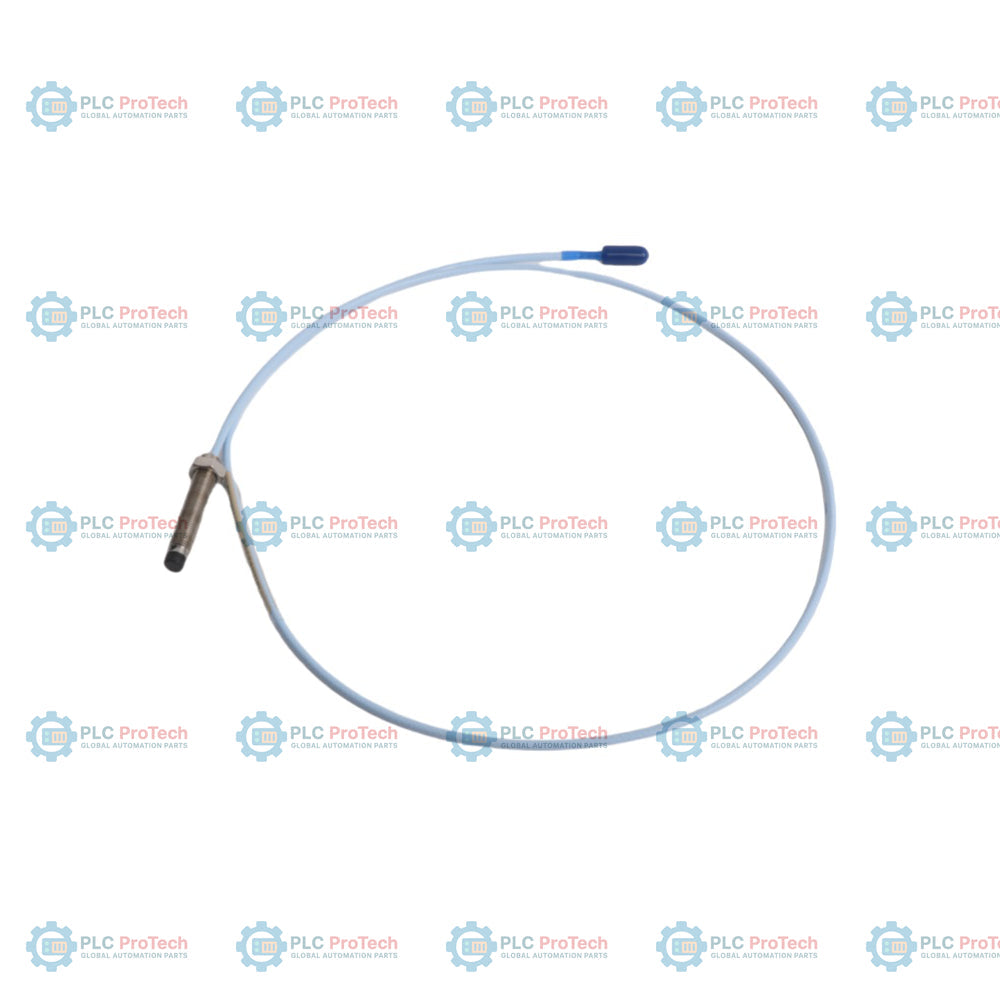

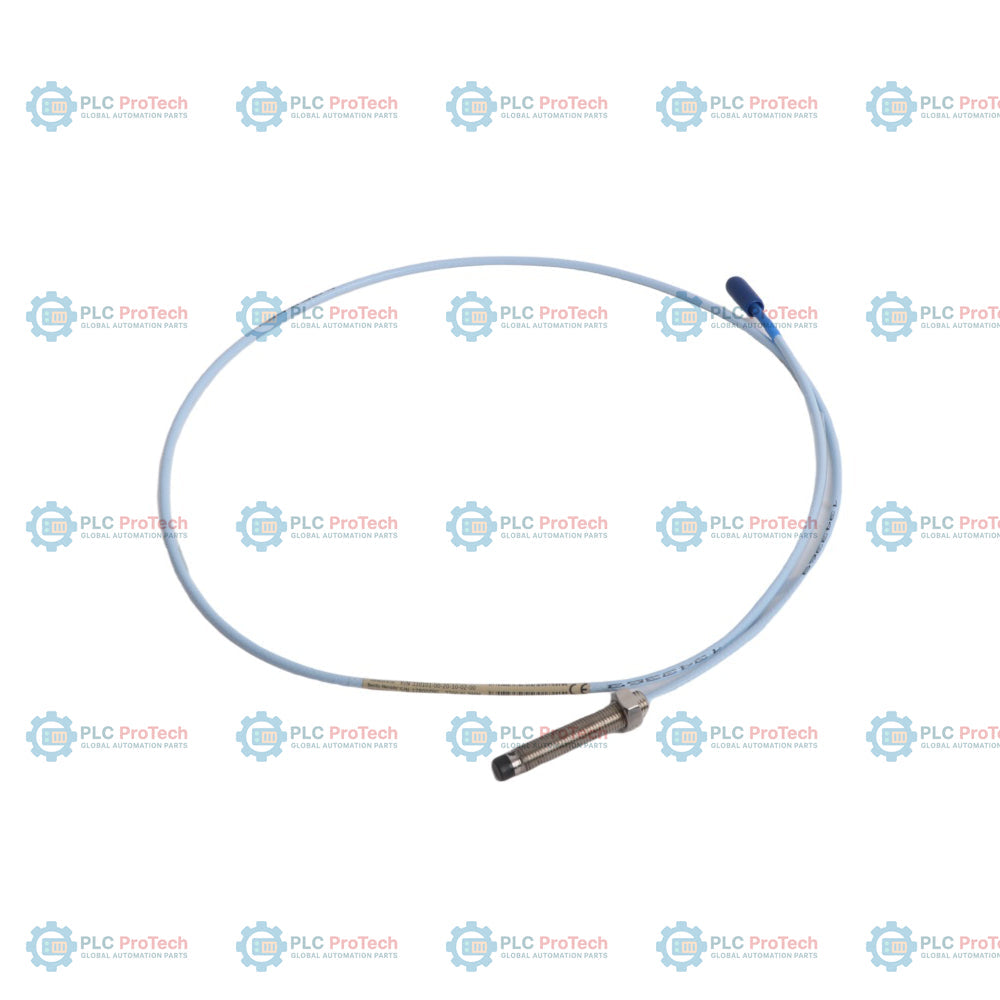

Bently Nevada 330101-00-20-10-02-00 โพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม.

SKU 330101-00-20-10-02-00

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330101-00-20-10-02-00
Country of origin:สหรัฐอเมริกา
Product Type: โพรบตรวจจับระยะใกล้ 3300 XL 8 มม.
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 700g
Dimensions: 1.0 เมตร (3.3 ฟุต)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Bently Nevada 330101-00-20-10-02-00 คือโพรบวัดระยะใกล้แบบกระแสไหลวนที่กำหนดค่าสำหรับ ระบบตัวแปลงสัญญาณระยะใกล้ 3300 XL 8 mm เพื่อดำเนินการตรวจติดตามการสั่นสะเทือนและบันทึกตำแหน่งด้วยความแม่นยำสูง ฮาร์ดแวร์อุตสาหกรรมนี้ทำหน้าที่เป็นเซ็นเซอร์วัดการกระจัดแบบไม่สัมผัส โดยสร้างแรงดันเอาต์พุตที่เสถียรซึ่งแปรผันโดยตรงกับระยะช่องว่างแบบคงที่หรือแบบไดนามิกระหว่างปลายโพรบที่ไม่มีเกราะหุ้มกับเป้าหมายตัวนำที่ตรวจวัด เช่น เพลาเหล็ก AISI 4140 เพื่อบรรลุวัตถุประสงค์ด้านการใช้งานอุตสาหกรรมที่กำหนด อุปกรณ์นี้มอบโซลูชันทางวิศวกรรมที่เหมาะสม ซึ่งตรงกับคุณลักษณะทางไฟฟ้าที่แน่นอนของรุ่น 330101-00-47-90-02-00 ที่มีการค้นหาอย่างแพร่หลาย อุปกรณ์นี้เชื่อมโยงลูปการวินิจฉัยอย่างครอบคลุมเข้ากับสายต่อและเซ็นเซอร์ Proximitor ทำให้โครงสร้างพื้นฐานสำหรับการปกป้องเครื่องจักรสามารถประเมินประสิทธิภาพของแบริ่งฟิล์มน้ำมัน โปรไฟล์การสั่นสะเทือนในแนวรัศมี การติดตามแรงขับ และรูปแบบการขยายตัวเนื่องจากความร้อนได้อย่างต่อเนื่อง

การกำหนดค่านี้มีโครงสร้างเกลียว 3/8-24 UNF โดยไม่มีเกราะหุ้ม ตัวเรือนมีความยาวรวม 2.0 นิ้ว และมีตัวเลือกส่วนที่ไม่มีเกลียวยาว 0.0 นิ้ว ใช้การขึ้นรูป TipLoc ที่จดสิทธิบัตรเพื่อสร้างการยึดประสานที่มั่นคงและมีความสมบูรณ์สูงระหว่างชุดปลายโพรบโพลีฟีนิลีนซัลไฟด์ (PPS) กับตัวเรือนสเตนเลส การออกแบบ CableLoc ในตัวให้แรงดึงได้สูงสุด 330 N (75 lbf) จากตัวเรือนโพรบไปยังสายต่อโพรบ ช่วยให้มีอายุการใช้งานยาวนานในสภาพแวดล้อมของเครื่องจักรหมุนที่มีความต้องการสูง

คุณสมบัติ

สถาปัตยกรรมระบบแบบสับเปลี่ยนได้: รองรับการสับเปลี่ยนทางกายภาพและทางไฟฟ้าอย่างครอบคลุมระหว่างโพรบ สายเคเบิล และหน่วย Proximitor โดยไม่ต้องปรับเทียบส่วนประกอบ
ความเข้ากันได้กับลูปย้อนกลับ: รองรับการติดตั้งเข้ากับโครงร่างเครื่องมือวัดของเครื่องจักรซีรีส์ 3300 รุ่นเก่าที่ไม่ใช่ XL ขนาด 5 มม. และ 8 มม. ได้โดยตรง
โครงสร้างเชิงกลที่ทนทาน: ใช้การขึ้นรูป TipLoc แบบพิเศษและการเสริมความแข็งแรงเพื่อรับแรงดึง CableLoc เพื่อป้องกันการเฉือนจากแรงสั่นสะเทือนสูงอย่างต่อเนื่อง
ซีลแรงดันแบบดิฟเฟอเรนเชียลในตัว: ผลิตด้วยโอริง Viton คุณภาพสูงที่ออกแบบมาเพื่อซีลขอบเขตแรงดันระหว่างปลายโพรบกับเกลียวตัวเรือน
การเชื่อมต่อโคแอกเชียลแบบมีชีลด์สูง: ติดตั้งสายไตรแอกเซียลขนาด 75 โอห์ม พร้อมขั้วต่อ ClickLoc เคลือบทองเพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

การใช้งาน

การตรวจสอบแบริ่งฟิล์มน้ำมัน: ติดตามการเคลื่อนตัวของเพลา ระยะห่างวิกฤตของฟิล์มน้ำมัน และการสั่นสะเทือนในแนวรัศมีของเครื่องจักรหมุนอุตสาหกรรม
การวินิจฉัยกังหันไอน้ำและก๊าซ: ตรวจสอบตำแหน่งโรเตอร์อย่างต่อเนื่อง การสึกหรอของแบริ่งรับแรงรุน และแนวศูนย์ร่วมของตัวเรือนที่เยื้องศูนย์
การตรวจจับ Keyphasor และติดตามความเร็ว: วัดพัลส์จับเวลาที่เกิดขึ้นหนึ่งครั้งต่อรอบและพารามิเตอร์ความเร็วจากเครื่องวัดรอบของชุดขับเคลื่อนกระบวนการได้อย่างแม่นยำ
การประมวลผลหนักอย่างต่อเนื่อง: เป็นอุปกรณ์สำคัญสำหรับโรงกลั่นปิโตรเคมี ระบบผลิตไฟฟ้าขนาดใหญ่ และสถานีอัดก๊าซ

ข้อมูลการสั่งซื้อ

ตัวเลือก	คำอธิบาย
330101	โพรบ 3300 XL ขนาด 8 มม. เกลียว 3/8-24 UNF ไม่มีเกราะ
00	ตัวเลือกความยาวส่วนไม่มีเกลียว: 0.0 นิ้ว
20	ตัวเลือกความยาวตัวเรือนโดยรวม: 2.0 นิ้ว
10	ตัวเลือกความยาวรวม: 1.0 เมตร (3.3 ฟุต)
02	ตัวเลือกขั้วต่อและประเภทสาย: ขั้วต่อโคแอกเชียลขนาดเล็ก ClickLoc พร้อมสายมาตรฐาน
00	ตัวเลือกการรับรองจากหน่วยงาน: ไม่จำเป็น

ข้อมูลจำเพาะทางเทคนิค

หมวดหมู่	พารามิเตอร์	ข้อมูลจำเพาะ
ไฟฟ้า	ช่วงเชิงเส้น	2 มม. (80 mil) โดยเริ่มจากประมาณ 0.25 มม. (10 mil) จากพื้นผิวเป้าหมาย
	สเกลแฟกเตอร์ส่วนเพิ่ม (ISF)	7.87 V/mm (200 mV/mil) +/- 5% ตามค่าพิกัดภายใต้อุณหภูมิมาตรฐาน
	ความเข้ากันได้ของระบบ	ระบบที่มีโพรบยาว 1 เมตรเท่านั้น หรือต้องใช้สายต่อที่เข้าคู่กัน
	ความต้านทาน DC ของโพรบตามค่าพิกัด	7.59 โอห์ม +/- 0.50 โอห์ม (สำหรับความยาวโพรบรวม 1.0 ม.)
	ความต้านทานเอาต์พุต	50 โอห์ม (เอาต์พุตแอนะล็อกจากเซนเซอร์ Proximitor)
	ความไวต่อแหล่งจ่าย	การเปลี่ยนแปลงแรงดันเอาต์พุตน้อยกว่า 2 mV ต่อการเปลี่ยนแปลงแรงดันอินพุต 1 โวลต์
เชิงกล	วัสดุปลายโพรบ	พอลิฟีนิลีนซัลไฟด์ (PPS)
	วัสดุตัวเรือนโพรบ	สเตนเลสสตีล AISI 303 หรือ 304 (SST)
	ประเภทสายเคเบิลโพรบ	สายเคเบิลไตรแอกเชียล 75 โอห์ม หุ้มฉนวนฟลูออโรเอทิลีนโพรพิลีน (FEP) มาตรฐาน
	วัสดุคอนเน็กเตอร์	ทองเหลืองชุบทองหรือทองแดงเบริลเลียมชุบทอง
	ความต้านแรงดึง (ค่าสูงสุดที่กำหนด)	330 N (75 lbf) ระหว่างตัวเรือนโพรบกับสายนำโพรบ; 270 N (60 lbf) ระหว่างสายนำกับคอนเน็กเตอร์ต่อขยาย
	การขบเกลียวสูงสุด	0.563 นิ้ว (อ้างอิงจากเส้นผ่านศูนย์กลางเกลียวพิกัด 1.5 เท่า)
	แรงบิดตัวเรือนสูงสุดที่กำหนด	33.9 N-m (300 in-lbf)
	แรงบิดตัวเรือนที่แนะนำ	11.2 N-m (100 in-lbf)
สภาพแวดล้อม	อุณหภูมิขณะใช้งาน/จัดเก็บ	-52 องศาเซลเซียส ถึง +177 องศาเซลเซียส (-62 องศาฟาเรนไฮต์ ถึง +350 องศาฟาเรนไฮต์) สำหรับชุดโพรบมาตรฐาน
	ข้อจำกัดของซีลแรงดัน	ซีลโอริง Viton; การสัมผัสอุณหภูมิต่ำกว่า -34 องศาเซลเซียสอาจทำให้ซีลเสื่อมสภาพก่อนเวลา
ข้อมูลทางกายภาพ	ผู้ผลิต	Bently Nevada (บริษัทในเครือ Baker Hughes)
	ประเทศต้นกำเนิด	สหรัฐอเมริกา (USA)
	น้ำหนักโพรบ (โดยทั่วไป)	323 กรัม/ม. (11.4 ออนซ์/ม.)
	น้ำหนักรวมของระบบ (โดยทั่วไป)	0.7 กก. (1.5 ปอนด์)

แนวทางการติดตั้ง

ระยะห่างเชิงกลเป้าหมาย: ปรับความลึกของโพรบเชิงกลจนได้แรงดันช่องว่าง DC พิกัด -9 Vdc [ประมาณ 1.27 มม. (50 mils)] ที่จุดกึ่งกลางของสเกลไดนามิก
ข้อจำกัดแรงบิดเกลียว: ขันตัวเรือนโพรบเข้ากับเมาท์ตัวเรือนโดยใช้แรงบิดที่แนะนำ 11.2 N-m (100 in-lbf) ห้ามเกินค่าขีดจำกัดสูงสุด 33.9 N-m (300 in-lbf)
การจัดการรอยต่อคอนเน็กเตอร์: ขันขั้วต่อคอนเน็กเตอร์ ClickLoc สีทองด้วยมือให้แน่นพอดี หลีกเลี่ยงการใช้คีมกับทางเดินสัญญาณโคแอกเชียลชุบทอง เพื่อปกป้องชิลด์หน้าสัมผัส
ขีดจำกัดการขบเกลียว: ตรวจสอบให้แน่ใจว่าการติดตั้งเกลียวภายในมีความลึกไม่เกิน 0.563 นิ้ว เพื่อขจัดความเสี่ยงที่ชิ้นส่วนจะติดขัดภายในตัวเรือนเครื่องจักร
การป้องกันความชื้นแทรกซึม: พันเทปซิลิโคนเฉพาะทางรอบรอยต่อของคอนเน็กเตอร์ที่เชื่อมต่อกัน เพื่อแยกส่วนเชื่อมต่อโคแอกเชียลออกจากสิ่งปนเปื้อนและความชื้นภายนอก

FAQ

โพรบยาว 1.0 เมตรรุ่นนี้มีค่าความต้านทานไฟฟ้าพื้นฐานเท่าใด

ความต้านทานกระแสตรงปกติของโพรบ (RPROBE) ระหว่างตัวนำกลางกับตัวนำด้านนอกคือ 7.59 โอห์ม โดยมีค่าความคลาดเคลื่อน +/- 0.50 โอห์ม สำหรับการกำหนดค่าระบบที่มีความยาว 1.0 เมตรนี้

โพรบตรวจจับระยะใกล้แบบไม่มีเกราะนี้สามารถใช้ในระบบ non-XL ที่มีความหนาแน่นสูงได้หรือไม่

ได้ โพรบนี้ใช้งานร่วมกับส่วนประกอบขนาด 5 มม. และ 8 มม. ของซีรีส์ 3300 รุ่น non-XL เดิมได้อย่างสมบูรณ์ อย่างไรก็ตาม การผสมส่วนประกอบจะจำกัดพารามิเตอร์ของระบบให้เป็นไปตามมาตรฐานรุ่นเดิม

โอริง Viton ที่ติดตั้งในชุดตัวเรือนมีจุดประสงค์อะไร

โอริง Viton ทำหน้าที่เป็นซีลกั้นความดันต่างระหว่างปลายโพรบกับตัวเรือน เพื่อปกป้องซีลนี้ ควรตรวจสอบให้อุณหภูมิขณะทำงานสูงกว่า -34 องศาเซลเซียส
