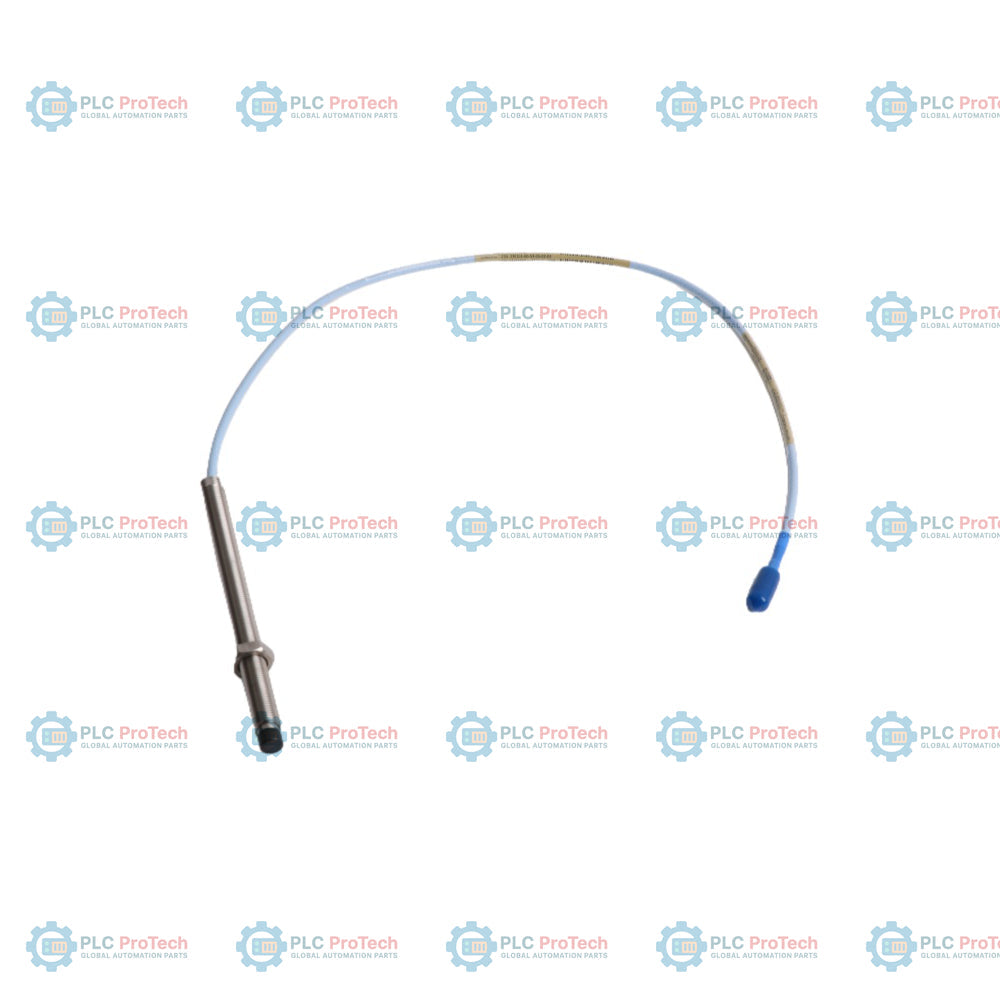

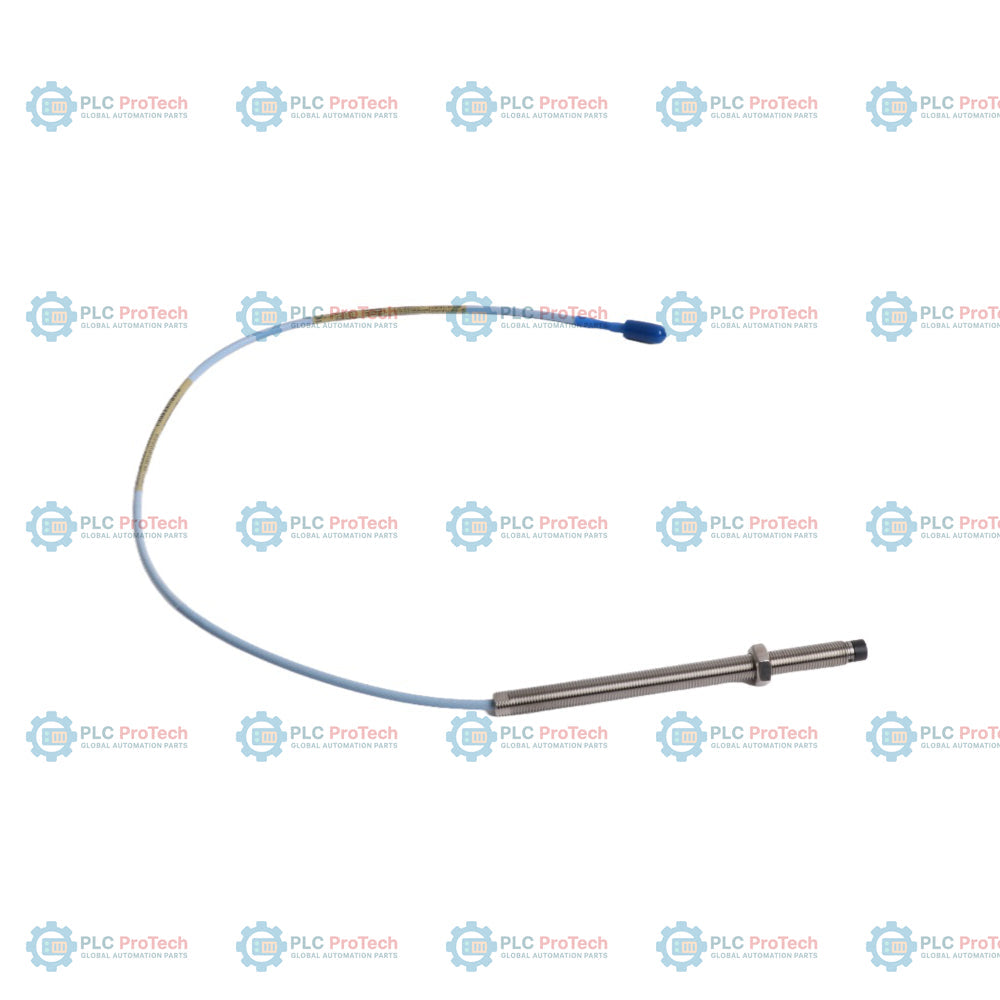

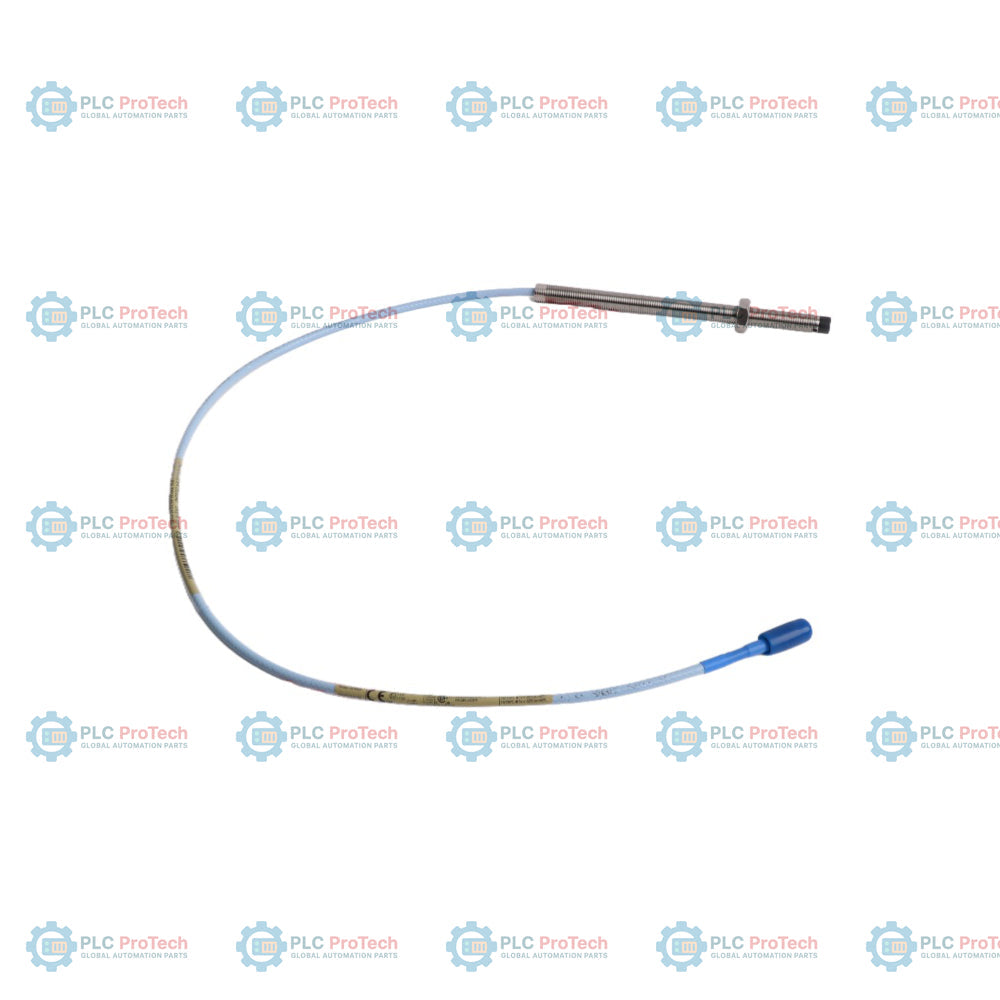

Bently Nevada 330101-00-53-05-02-05 3300 XL โพรบวัดระยะใกล้ขนาด 8 มม.

คำอธิบาย

ในฐานะส่วนประกอบสำคัญของระบบปกป้องเครื่องจักรอุตสาหกรรม Bently Nevada 330101-00-53-05-02-05 คือ โพรบตรวจจับระยะใกล้ขนาด 8 มม. แบบไม่มีเกราะและมีเกลียว ออกแบบมาเพื่อตรวจสอบการเคลื่อนที่และการกระจัดของเพลา รุ่นเฉพาะนี้มาพร้อมตัวเรือนที่มีเกลียวตลอดความยาว 5.3 นิ้ว และช่วงไร้เกลียวยาว 0.0 นิ้ว ช่วยให้ติดตั้งแบบฝังเรียบด้วยเกลียวลึกภายในเสื้อแบริ่งได้ เมื่อต้องการให้ตัวเรือนขบเกลียวได้มากที่สุด ติดตั้งด้วยสายเคเบิลไตรแอกเซียลขนาดกะทัดรัดยาว 0.5 เมตร (1.6 ฟุต) ซึ่งสิ้นสุดด้วยขั้วต่อโคแอกเซียลขนาดเล็ก ClickLoc เคลือบทองมาตรฐาน การกำหนดค่าด้วยสายเคเบิลสั้นนี้เหมาะอย่างยิ่งสำหรับการติดตั้งที่โพรบเชื่อมต่อกับสายต่อหรือกล่องรวมสายที่อยู่ใกล้เคียงโดยทันที ช่วยขจัดสายหย่อนภายในตัวเรือนเครื่องจักร โพรบนี้ผ่านการรับรอง CSA, ATEX และ IECEx ที่มีมาตรฐานสูง จึงได้รับการรับรองให้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมอันตราย

โพรบนี้ทำงานตามหลักการกระแสไหลวน โดยสร้างสนามแม่เหล็กไฟฟ้าความถี่สูงรอบปลายโพลีฟีนิลีนซัลไฟด์ (PPS) เมื่อเป้าหมายที่เป็นสื่อนำไฟฟ้า เช่น เพลาเครื่องจักร เคลื่อนที่สัมพันธ์กับปลายโพรบ โพรบจะตรวจจับการเปลี่ยนแปลงของอิมพีแดนซ์ การเปลี่ยนแปลงนี้จะถูกส่งกลับไปยังเซนเซอร์ Proximitor 3300 XL ซึ่งแปลงสัญญาณเป็นเอาต์พุตแรงดันไฟฟ้าที่แม่นยำและแปรผันตามระยะห่าง โพรบนี้สามารถใช้สับเปลี่ยนกับส่วนประกอบมาตรฐานทั้งหมดของ Bently Nevada 3300 XL ซีรีส์ 8 มม. ได้อย่างสมบูรณ์ จึงให้การปกป้องเครื่องจักรที่แข็งแกร่งและความสามารถในการวินิจฉัยอย่างต่อเนื่องโดยไม่ต้องปรับเทียบด้วยตนเอง

คุณสมบัติ

• การขบเกลียวที่เหมาะสม: ตัวเรือนยาว 5.3 นิ้ว พร้อมช่วงไร้เกลียวยาว 0.0 นิ้ว ช่วยให้เกลียวยึดติดได้ลึก
• ปลายโพรบ PPS ที่ทนทาน: การหุ้มปลายด้วยโพลีฟีนิลีนซัลไฟด์ (PPS) ที่แข็งแรง ให้ความทนทานทางกายภาพและทนต่อของเหลวอุตสาหกรรมที่มีฤทธิ์รุนแรง
• สายสัญญาณไตรแอกเซียล: สายเคเบิลไตรแอกเซียลหุ้มฉนวนฟลูออโรเอทิลีนโพรพิลีน (FEP) ระดับพรีเมียม ความต้านทาน 75 โอห์ม ให้ประสิทธิภาพการป้องกันสัญญาณรบกวนทางไฟฟ้าได้เหนือกว่า
• ขั้วต่อโคแอกเซียลขนาดเล็ก ClickLoc: ให้การเชื่อมต่อที่แน่นหนา ทนต่อแรงสั่นสะเทือน พร้อมการยืนยันทางกายภาพที่ชัดเจนว่าการเชื่อมต่อสำเร็จ
• การสับเปลี่ยนชิ้นส่วนได้อย่างสมบูรณ์: ใช้งานร่วมกับชิ้นส่วนอื่นของระบบ 3300 XL ขนาด 8 มม. ได้อย่างสมบูรณ์ จึงไม่ต้องจับคู่ชิ้นส่วนและสอบเทียบที่แท่นทดสอบ
• การรับรองพื้นที่อันตรายอย่างครอบคลุม: พร้อมใช้งานในสภาพแวดล้อมที่ต้องการระดับการป้องกันการระเบิดตามมาตรฐาน CSA, ATEX และ IECEx

การใช้งาน

โพรบตรวจจับระยะใกล้ Bently Nevada 330101-00-53-05-02-05 ใช้สำหรับการปกป้องสินทรัพย์เครื่องจักรที่สำคัญ โดยให้การวัดการสั่นสะเทือนในแนวรัศมี ตำแหน่งตามแนวแกน และสัญญาณอ้างอิงคีย์เฟสเซอร์แบบไม่สัมผัส โดยใช้งานเป็นหลักในอุตสาหกรรมหนัก เช่น น้ำมันและก๊าซ การผลิตไฟฟ้า ปิโตรเคมี และการบำบัดน้ำ อุปกรณ์ที่ติดตั้งโดยทั่วไป ได้แก่:

• การตรวจติดตามการสั่นสะเทือนของเพลากังหันไอน้ำและกังหันก๊าซ
• การวัดการเคลื่อนที่และแรงขับตามแนวแกนของโรเตอร์คอมเพรสเซอร์และปั๊ม
• การติดตามตำแหน่งเพลาของแบริ่งฟิล์มของไหล
• การตรวจจับความเร็วและความเร็วเกินของเครื่องจักรหมุนรอบสูง

ข้อมูลการสั่งซื้อ

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

การติดตั้งโพรบวัดระยะใกล้อย่างถูกต้องมีความสำคัญอย่างยิ่ง เพื่อให้มั่นใจถึงประสิทธิภาพการวัดที่แม่นยำและป้องกันความเสียหายทางกายภาพ:

• การสอบเทียบระยะห่างโพรบ: ติดตั้งโพรบโดยให้มีระยะห่างทางกายภาพที่เหมาะสมจากพื้นผิวเป้าหมาย (โดยทั่วไปประมาณ 1.27 mm หรือ 50 mils) ซึ่งสอดคล้องกับการสอบเทียบช่วงเชิงเส้น
• การทำเกลียวและแรงบิด: หลีกเลี่ยงการขันแน่นเกินไป แรงบิดที่แนะนำสำหรับเกลียวสามเกลียวแรกของโพรบติดตั้งด้านหน้าแบบมาตรฐานคือ 7.5 N-m (66 in-lbf) โดยแรงบิดสูงสุดที่กำหนดคือ 22.6 N-m (200 in-lbf)
• การเดินสาย: ตรวจสอบให้แน่ใจว่าระหว่างการเดินสายมีรัศมีดัดโค้งขั้นต่ำของสาย 25.4 mm (1.0 in) เพื่อป้องกันความเสียหายต่อแกนสายและการรบกวนของสัญญาณ
• การประกอบขั้วต่อ: ขันขั้วต่อทองคำ ClickLoc ด้วยมือจนได้ยินเสียง "คลิก" ห้ามใช้คีมหรือเครื่องมือกับข้อต่อแบบคลิกทองคำ เว้นแต่จะประกอบเข้ากับขั้วต่อเหล็กที่ไม่ใช่ XL ซึ่งในกรณีนี้แนะนำให้ขันด้วยมือแล้วหมุนเพิ่มอีก 1/8 รอบ
• การต่อสายดินและการป้องกันสัญญาณรบกวน: เชื่อมต่อชีลด์ด้านนอกของสายต่อขยายเข้ากับตัวเรือน Proximitor Sensor เพื่อให้ระบบมีการต่อลงดินอย่างเหมาะสมและกำจัดสัญญาณรบกวนทางแม่เหล็กไฟฟ้า

การปฏิบัติตามข้อกำหนดและการรับรอง

• การรับรองสำหรับพื้นที่อันตราย (Option 05): การรับรอง CSA, ATEX และ IECEx สำหรับพื้นที่อันตราย Zone 0, 1 และ 2
• ความปลอดภัยโดยเนื้อแท้ (ia): Class I, Zone 0: AEx/Ex ia IIC T5...T1 Ga; Class I, Div 1, Groups A, B, C, D; Class II, Groups E, F, G; Class III
• ไม่ก่อให้เกิดการจุดระเบิด / ความปลอดภัยเพิ่มขึ้น (nA, ec): Class I, Zone 2: AEx/Ex ec IIC T5...T1 Gc; Class I, Div 2, Groups A, B, C, D
• ความเข้ากันได้ทางแม่เหล็กไฟฟ้า (EMC): เป็นไปตามมาตรฐานของข้อกำหนดประชาคมยุโรป 2014/30/EU (EN 61000-6-2 และ EN 61000-6-4)
• การปฏิบัติตาม RoHS: เป็นไปตามข้อกำหนดของประชาคมยุโรป 2011/65/EU และ China RoHS
• ความปลอดภัยเชิงหน้าที่: ได้รับการรับรอง SIL 2 ภายใต้มาตรฐาน HFT=0 และได้รับการรับรอง SIL 3 เมื่อมี HFT=1
