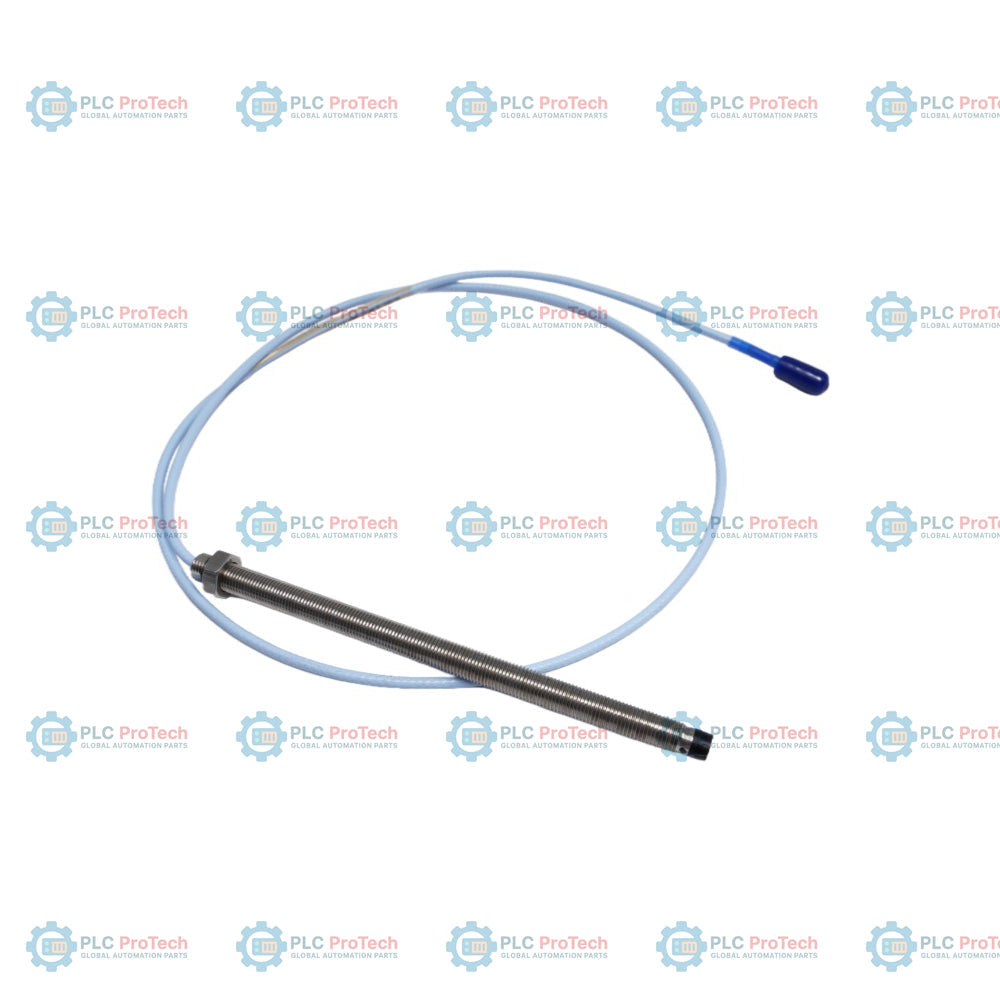

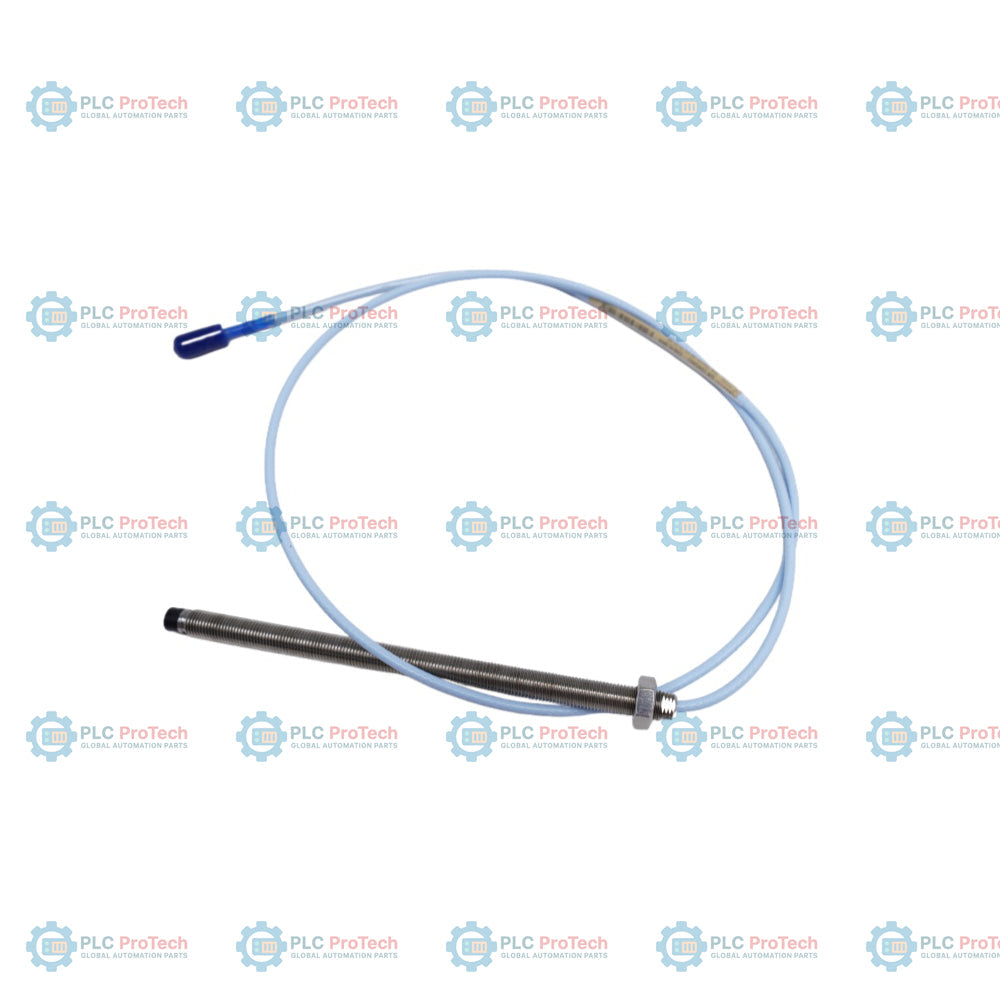

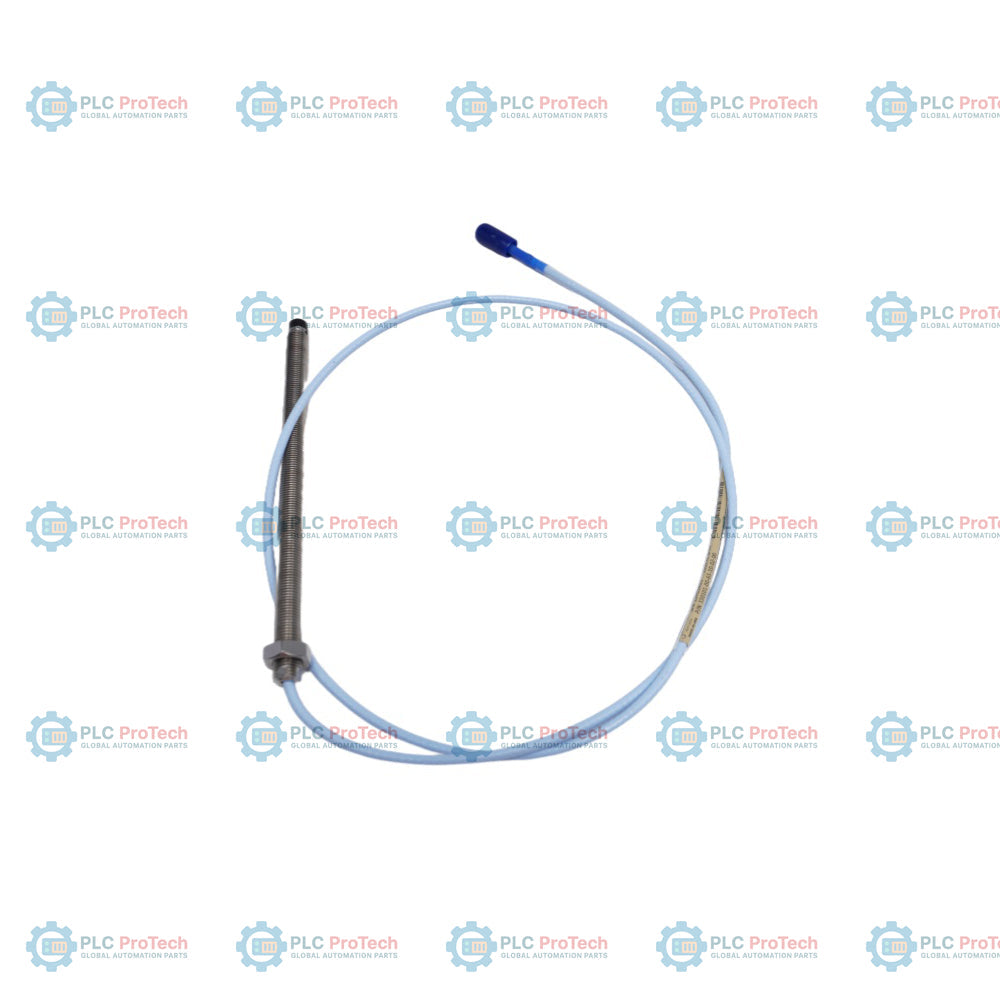

Bently Nevada 330101-00-67-20-02-00 หัววัดระยะใกล้ 3300 XL 8 มม.

SKU 330101-00-67-20-02-00

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330101-00-67-20-02-00
Country of origin:สหรัฐอเมริกา
Product Type: โพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม.
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 มม. x 95 มม. x 95 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

330101-00-67-20-02-00 คือโพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม. ที่มีเกลียว 3/8-24 UNF และเป็นรุ่นไม่มีเกราะป้องกัน การกำหนดค่านี้มีความยาวส่วนไม่มีเกลียว 0.0 นิ้ว (ตัวเลือก 00) ความยาวตัวเรือน 6.7 นิ้ว (ตัวเลือก 67) และความยาวระบบรวม 2.0 ม. (ตัวเลือก 20) ใช้ขั้วต่อ ClickLoc แบบโคแอกเซียลขนาดเล็กกับสายเคเบิลมาตรฐาน (ตัวเลือก 02) และจัดส่งโดยไม่มีการรับรองจากหน่วยงานด้านพื้นที่อันตราย (ตัวเลือก 00)

ในฐานะส่วนประกอบหลักของระบบทรานสดิวเซอร์วัดระยะใกล้ 3300 XL ขนาด 8 มม. โพรบนี้ได้รับการออกแบบสำหรับการวัดการสั่นสะเทือนของเพลาและตำแหน่งตามแนวแกนของเครื่องจักรหมุนที่มีความสำคัญโดยไม่ต้องสัมผัส ระบบจะให้เอาต์พุตแรงดันไฟฟ้าที่แม่นยำและแปรผันตามระยะห่างระหว่างปลายโพรบกับพื้นผิวนำไฟฟ้าที่ตรวจวัด จึงจำเป็นต่อการตรวจติดตามพลวัตของชุดกังหัน เครื่องอัด และปั๊ม

คุณสมบัติ

เกลียว 3/8-24 UNF-2A สำหรับติดตั้งอย่างแม่นยำในตัวเรือนทรานสดิวเซอร์มาตรฐาน
ปลายโพรบขนาดเส้นผ่านศูนย์กลาง 8 มม. แบบไม่มีเกราะป้องกัน ผลิตจากวัสดุ PPS ที่ทนทาน
ตัวเรือนมีความยาวรวม 6.7 นิ้ว เหมาะสำหรับการติดตั้งในตำแหน่งที่ต้องเข้าถึงลึก
ความยาวระบบรวม 2.0 ม. รวมสายตัวนำในตัว
ขั้วต่อ ClickLoc แบบโคแอกเซียลขนาดเล็ก ชนิดสายเคเบิลมาตรฐาน
ใช้งานร่วมกับเซนเซอร์ Proximitor 3300 XL และสายต่อทุกชนิด
สามารถสับเปลี่ยนทางไฟฟ้าและทางกายภาพกับส่วนประกอบ 3300 ขนาด 5 มม. และ 8 มม. รุ่นเดิมได้

การใช้งาน

การวัดการสั่นสะเทือนแนวรัศมีบนเครื่องจักรที่ใช้แบริ่งฟิล์มของไหล
การตรวจติดตามตำแหน่งตามแนวแกน (แรงขับ)
การส่งสัญญาณอ้างอิงความเร็วและเฟสของโรเตอร์ (คีย์เฟเซอร์)
การตรวจติดตามการตกและตำแหน่งของก้านสูบในเครื่องอัดแบบลูกสูบ
สภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูงหรือรุนแรงในภาคการผลิตไฟฟ้าและปิโตรเคมี

ข้อมูลการสั่งซื้อ

ตัวเลือก	รหัสของ SKU นี้	คำอธิบาย
หมายเลขชิ้นส่วนที่สั่งซื้อได้	330101-00-67-20-02-00	โพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม., 3/8-24 UNF, ไม่มีเกราะป้องกัน
A - ความยาวส่วนไม่มีเกลียว	00	0.0 นิ้ว
B - ความยาวตัวเรือน	67	6.7 นิ้ว
C - ความยาวรวม	20	2.0 เมตร
D - ขั้วต่อ/สายเคเบิล	02	ClickLoc แบบโคแอกเซียลขนาดเล็ก, สายเคเบิลมาตรฐาน
E - การรับรองจากหน่วยงาน	00	ไม่จำเป็น

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Bently Nevada (Baker Hughes)
รุ่น	330101 (โพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม.)
เส้นผ่านศูนย์กลางโพรบ	8.0 มม. (0.31 นิ้ว)
ขนาดเกลียว	3/8-24 UNF-2A
วัสดุตัวเรือน	สเตนเลส AISI 303 หรือ 304
วัสดุปลายโพรบ	โพลีฟีนิลีนซัลไฟด์ (PPS)
ชนิดสายเคเบิล	ไตรแอกเซียล 75 โอห์ม หุ้มฉนวน FEP (มาตรฐาน)
ขั้วต่อ	ClickLoc แบบโคแอกเซียลขนาดเล็ก
แรงบิดสูงสุดของขั้วต่อ	0.565 นิวตันเมตร (5 นิ้ว-ปอนด์แรง)
อุณหภูมิการทำงาน	-51 องศาเซลเซียส ถึง +177 องศาเซลเซียส

แนวทางการติดตั้ง

ตรวจสอบให้แน่ใจว่าตั้งค่าระยะห่างของโพรบอย่างถูกต้องโดยใช้วิธีแรงดันไฟฟ้าระยะห่างที่เหมาะสม เพื่อเพิ่มช่วงเชิงเส้นให้สูงสุด ขณะติดตั้ง ห้ามใช้แรงบิดตัวเรือนเกินค่าที่แนะนำคือ 11.2 นิวตันเมตร (100 นิ้ว-ปอนด์แรง) สำหรับโพรบติดตั้งด้านหน้า เดินสายเคเบิลให้ห่างจากสายไฟแรงดันสูง และรักษารัศมีโค้งงอขั้นต่ำของสายเคเบิลที่ 25.4 มม. (1.0 นิ้ว) เพื่อป้องกันการเสื่อมของสัญญาณ ควรรักษาขั้วต่อทั้งหมดให้สะอาดและแห้ง ขันขั้วต่อ ClickLoc ด้วยมือจนกลไกล็อกภายในมีเสียงคลิก

การปฏิบัติตามข้อกำหนดและการรับรอง

อุปกรณ์นี้ (ตัวเลือก 00) กำหนดไว้สำหรับการใช้งานมาตรฐานที่ไม่จำเป็นต้องมีการรับรองเฉพาะสำหรับพื้นที่อันตราย (CSA, ATEX, IECEx) ตรวจสอบให้แน่ใจว่าการติดตั้งเป็นไปตามข้อกำหนดทางไฟฟ้าในท้องถิ่นสำหรับอุปกรณ์อุตสาหกรรมใช้งานทั่วไป

FAQ

เลข 67 ในหมายเลขชิ้นส่วน 330101-00-67-20-02-00 หมายถึงอะไร

67 หมายถึงตัวเลือกความยาวตัวเรือน ซึ่งระบุว่าตัวเรือนโดยรวมมีความยาว 6.7 นิ้วสำหรับโพรบรุ่นนี้

โพรบนี้ใช้งานร่วมกับระบบ 3300 ขนาด 8 มม. รุ่นเดิมได้หรือไม่

ได้ ส่วนประกอบ 3300 XL ขนาด 8 มม. สามารถใช้แทนกันได้ทั้งทางไฟฟ้าและทางกายภาพกับระบบ 3300 ขนาด 8 มม. รุ่นเดิม โดยต้องเป็นไปตามรัศมีการดัดโค้งขั้นต่ำที่อนุญาตของสายเคเบิล

โพรบนี้มีการรับรองสำหรับพื้นที่อันตรายหรือไม่

ไม่มี เลขลงท้าย 00 ในหมายเลขชิ้นส่วนระบุว่าอุปกรณ์นี้ไม่มีการรับรองสำหรับพื้นที่อันตรายจาก CSA, ATEX หรือ IECEx

ฉันสามารถใช้โพรบนี้ร่วมกับสายต่อความยาว 5 เมตรได้หรือไม่

ไม่ได้ โพรบความยาว 2.0 เมตร (ตัวเลือก 20) ได้รับการปรับเทียบเป็นส่วนหนึ่งของชุดตรวจวัดเฉพาะ โพรบนี้ออกแบบมาให้ใช้งานร่วมกับเซนเซอร์ Proximitor 3300 XL มาตรฐานและสายต่อที่มีความยาวเหมาะสม เพื่อรักษาความแม่นยำของระบบ

View all FAQs →

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.
