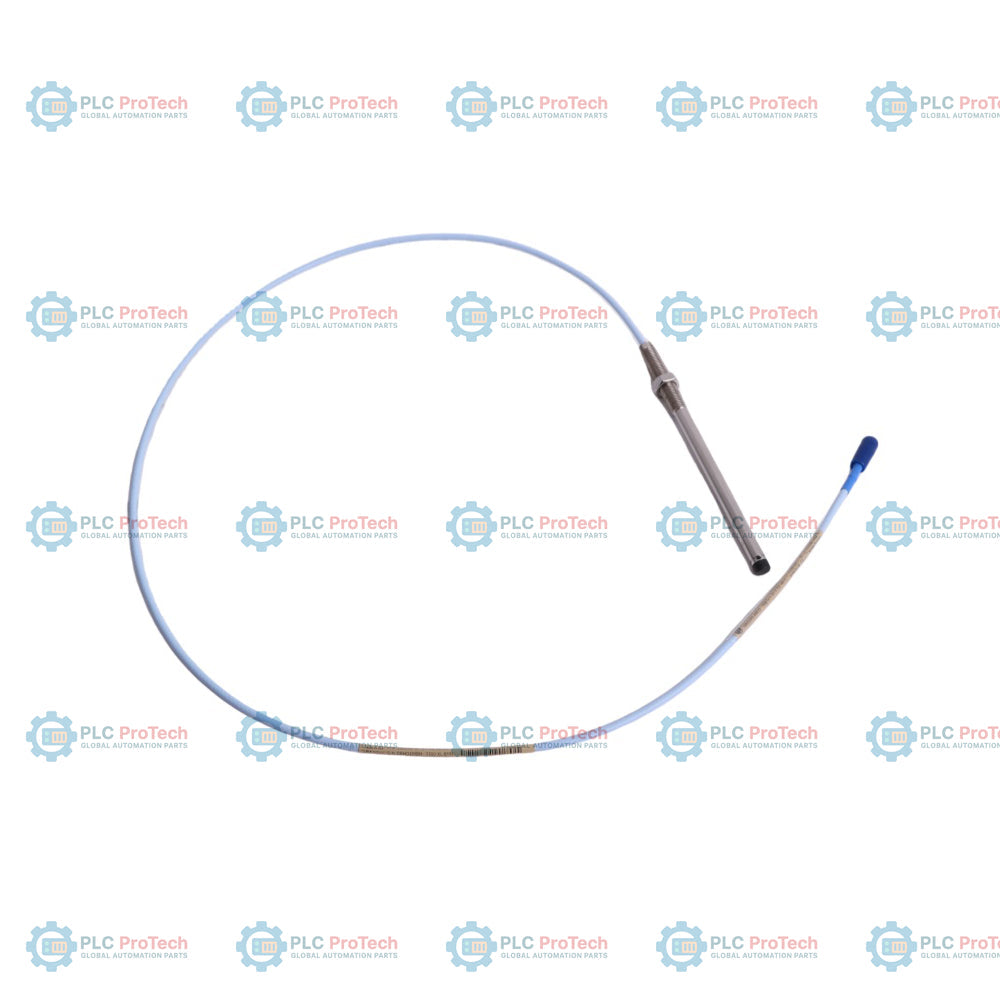

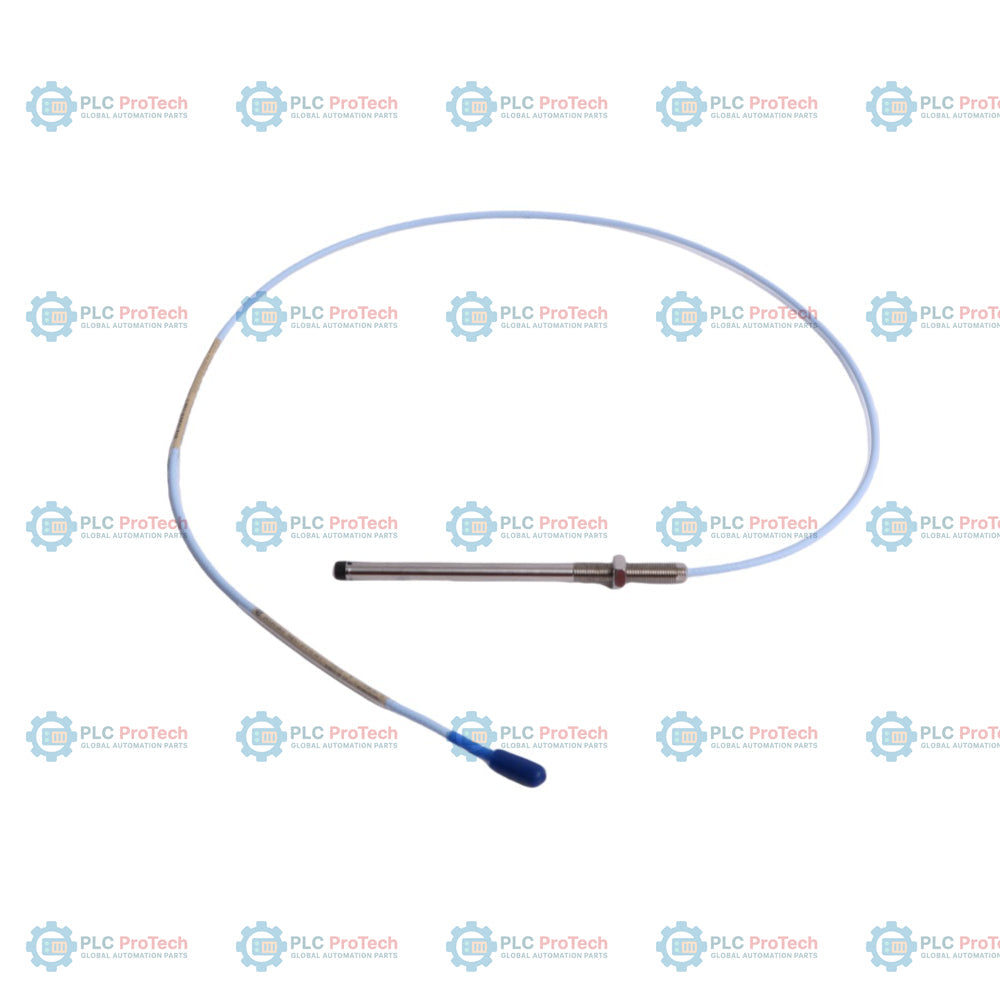

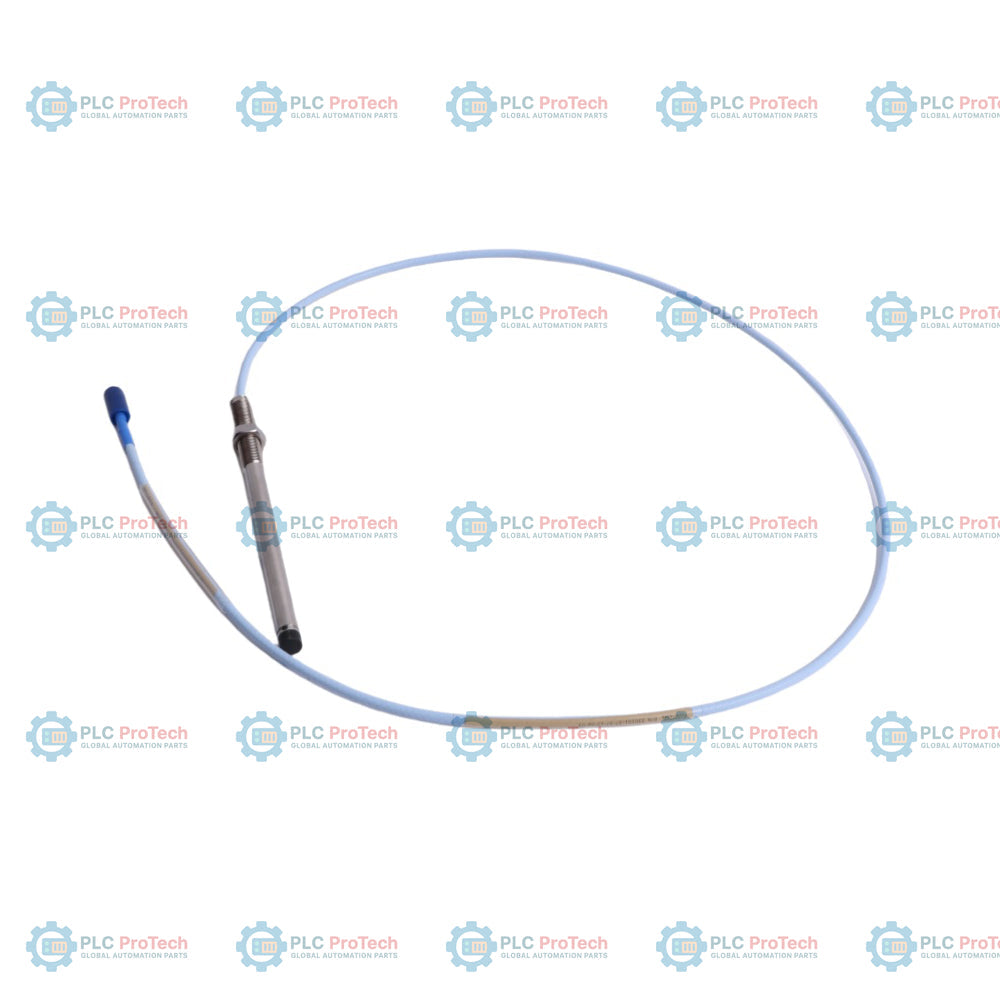

Bently Nevada 330101-32-70-10-12-05 3300 XL หัววัดระยะใกล้ 8 มม.

SKU 330101-32-70-10-12-05

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330101-32-70-10-12-05
Country of origin:สหรัฐอเมริกา
Product Type: โพรบตรวจจับระยะใกล้ 3300 XL 8 มม.
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 140g
Dimensions: 45 มม. x 95 มม. x 95 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

ออกแบบมาโดยเฉพาะให้มีความยาวส่วนไม่มีเกลียว 3.2 นิ้ว และความยาวตัวเรือนโดยรวม 7.0 นิ้ว Bently Nevada 330101-32-70-10-12-05 เป็น พร็อกซิมิตีโพรบขนาด 8 mm เฉพาะทางที่มีสายเคเบิลโคแอกเชียล FluidLoc และขั้วต่อ ClickLoc สำหรับสภาพแวดล้อมที่มีเครื่องจักรรุนแรง โพรบแบบไม่มีเกราะนี้มีความยาวรวม 1.0 เมตร และมาพร้อมการรับรองพื้นที่อันตราย CSA, ATEX และ IECEx เป็นมาตรฐาน ด้วยการวัดการสั่นสะเทือนและตำแหน่งเพลาแบบไม่สัมผัสภายในชุดตรวจติดตาม 3300 XL การกำหนดค่านี้จึงป้องกันการรั่วไหลของของเหลวตามแนวภายในสายเคเบิล พร้อมส่งข้อมูลการเลื่อนตัวจากกระแสไหลวนที่เชื่อถือได้

แตกต่างจากสายโคแอกเชียลมาตรฐาน สายเคเบิล FluidLoc ในตัวมีแผงกั้นภายในเฉพาะที่ป้องกันการเคลื่อนตัวของน้ำมัน น้ำ หรือของเหลวในกระบวนการอื่นๆ ออกจากตัวเรือนเครื่องจักรตามแนวแกนกลางด้านในของสายเคเบิล จึงทำให้โพรบ 330101-32-70-10-12-05 เหมาะอย่างยิ่งสำหรับการใช้งานที่มีแรงดันสูงหรือมีของไหลมาก ซึ่งสายเคเบิลแบบเดิมอาจปล่อยให้น้ำมันเคลื่อนตัวได้ ส่งผลให้การเชื่อมต่อทางไฟฟ้าและการควบคุมของไหลในสภาพแวดล้อมเสียหาย โพรบนี้ทำงานเป็นส่วนหนึ่งของระบบทรานสดิวเซอร์พร็อกซิมิตี 3300 XL 8 mm โดยเชื่อมต่อกับเซนเซอร์ Proximitor ของ 3300 XL และสายต่อขยายที่เข้ากันได้อย่างราบรื่น เพื่อส่งสัญญาณแรงดันไฟฟ้าที่แม่นยำสูงซึ่งแปรผันตามระยะห่างระหว่างปลายโพรบกับเพลาเป้าหมาย

คุณสมบัติ

สายเคเบิล FluidLoc ป้องกันไม่ให้น้ำมันและของเหลวในกระบวนการอื่นๆ รั่วไหลหรือเคลื่อนออกจากตัวเรือนเครื่องจักรตามแนวภายในสายเคเบิล
ตัวโพรบสเตนเลสสตีลแบบเกลียว 3/8-24 UNF ไม่มีเกราะ ออกแบบมาสำหรับพอร์ตติดตั้งแบบเกลียวมาตรฐาน
ติดตั้งขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็กเคลือบทอง เพื่อให้เชื่อมต่อได้อย่างแน่นหนาและป้องกันการคลายตัวระหว่างการสั่นสะเทือนของเครื่องจักร
วัดตำแหน่งเพลาสถิต (แรงขับ) และการสั่นสะเทือนของเพลาแบบไดนามิก (แนวรัศมี) บนเครื่องจักรหมุนความเร็วสูงที่มีความสำคัญ
ผ่านการอนุมัติล่วงหน้าสำหรับการติดตั้งในพื้นที่อันตรายภายใต้การรับรอง CSA, ATEX และ IECEx
การขึ้นรูป TipLoc ที่แข็งแรงทนทานช่วยให้เกิดการยึดติดที่แข็งแกร่งเป็นพิเศษระหว่างปลาย PPS ขนาด 8 มม. (โพลีฟีนิลีนซัลไฟด์) กับตัวเรือนสเตนเลสสตีล

การใช้งาน

พร็อกซิมิตีโพรบ 330101-32-70-10-12-05 ใช้สำหรับการป้องกันเครื่องจักรและการตรวจติดตามสภาพในสภาพแวดล้อมอุตสาหกรรมที่สำคัญ โดยเฉพาะบริเวณที่น้ำมันหล่อลื่นหรือของไหลอื่นๆ มีแรงดันสูงหรือมีความเข้มข้นสูง การใช้งานทั่วไป ได้แก่:

การตรวจติดตามการสั่นสะเทือนของเพลากังหันไอน้ำในแนวรัศมีและตำแหน่งในแนวแกน
การสั่นสะเทือนของตลับลูกปืนกังหันก๊าซและการเลื่อนตัวตามแนวแกนของเพลา
การตรวจติดตามการสั่นสะเทือนของเพลาคอมเพรสเซอร์แบบแรงเหวี่ยงในโรงงานปิโตรเคมี
การประเมินการเลื่อนของโรเตอร์ปั๊มอุตสาหกรรมและการขยายตัวของตัวเรือน
การตรวจสอบการจัดแนว การสึกหรอ และการเยื้องศูนย์ของเพลาขาเข้าและขาออกกระปุกเกียร์

ข้อมูลการสั่งซื้อ

ตัวเลือก / ส่วน	รหัสบน SKU นี้	คำอธิบาย / ความหมาย
หมายเลขชิ้นส่วนที่สั่งซื้อได้	330101-32-70-10-12-05	โพรบพร็อกซิมิตี 3300 XL 8 mm, เกลียว 3/8-24 UNF, ไม่มีเกราะ
A - ตัวเลือกความยาวส่วนไม่มีเกลียว	32	ความยาวส่วนไม่มีเกลียว 3.2 inches (81 mm)
B - ตัวเลือกความยาวตัวเรือนโดยรวม	70	ความยาวตัวเรือนโดยรวม 7.0 inches (178 mm)
C - ตัวเลือกความยาวรวม	10	ความยาวโพรบรวม 1.0 meter (3.3 feet)
D - ตัวเลือกคอนเน็กเตอร์และประเภทสายเคเบิล	12	คอนเน็กเตอร์ ClickLoc แบบโคแอกเชียลขนาดเล็ก, สายเคเบิล FluidLoc
E - ตัวเลือกการรับรองจากหน่วยงาน	05	การรับรอง CSA, ATEX และ IECEx สำหรับพื้นที่อันตราย

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่า / ข้อมูลจำเพาะ
ผู้ผลิต	Bently Nevada (Baker Hughes)
หมายเลขชิ้นส่วน / SKU	330101-32-70-10-12-05
ตระกูลระบบ	ระบบทรานสดิวเซอร์พร็อกซิมิตี 3300 XL 8 mm
เส้นผ่านศูนย์กลางปลายโพรบ	8 mm
ประเภทการวัด	การวัดการกระจัดแบบไม่สัมผัส (พร็อกซิมิตี)
หลักการทำงาน	กระแสไหลวน
ขนาดเกลียว	3/8-24 UNF-2A
ความยาวส่วนไม่มีเกลียว	3.2 in (81 mm)
ความยาวตัวเรือน	7.0 in (178 mm)
ความยาวรวม	1.0 meter (3.3 feet)
ประเภทสายเคเบิล	สายเคเบิลโคแอกเชียล FluidLoc (ป้องกันการเคลื่อนย้ายของไหล)
ประเภทคอนเน็กเตอร์	ClickLoc แบบโคแอกเชียลขนาดเล็ก
ตัวเลือกเกราะ	ไม่มีเกราะ (ไม่มีการหุ้มเกราะ)
การรับรองจากหน่วยงาน	CSA, ATEX, IECEx
ขนาด	45 mm x 95 mm x 95 mm (H x W x D)
น้ำหนัก	0.14 kg

แนวทางการติดตั้ง

การติดตั้งที่ถูกต้องมีความสำคัญอย่างยิ่งต่อความน่าเชื่อถือในระยะยาวและการวัดที่แม่นยำ ปฏิบัติตามแนวทางวิศวกรรมต่อไปนี้สำหรับการกำหนดค่านี้:

การตั้งระยะห่างโพรบ: ติดตั้งโพรบในตัวเรือนตลับลูกปืนโดยใช้ระยะห่างทางกายภาพหรือทางไฟฟ้าที่เหมาะสม (โดยทั่วไปตั้งไว้ที่ 1.27 mm หรือไบอัส -10.0 Vdc) เพื่อจับช่วงเชิงเส้นของระบบทรานสดิวเซอร์
การจัดแนวเกลียว: ตรวจสอบให้แน่ใจว่ารูติดตั้ง 3/8-24 UNF ตั้งฉากกับแนวกึ่งกลางเพลา เพื่อป้องกันข้อผิดพลาดด้านมุมในการวัด ขันให้แน่นโดยใช้น็อตล็อกเพื่อป้องกันการคลายตัว
การเดินสาย: เดินสาย FluidLoc อย่างระมัดระวัง หลีกเลี่ยงการดัดโค้งแหลม (รักษารัศมีการดัดขั้นต่ำ 25.4 mm หรือ 1.0 inch) และแรงเค้นทางกลสูง ตรวจสอบให้แน่ใจว่าชีลด์สายเคเบิลของโพรบต่อลงดินอย่างถูกต้องที่ปลาย Proximitor เท่านั้น
การกักเก็บของไหล: ขอแนะนำอย่างยิ่งให้ใช้คุณสมบัติ FluidLoc ในสภาพแวดล้อมตลับลูกปืนที่มีแรงดัน เพื่อป้องกันสารหล่อลื่นของกังหันหรือมอเตอร์รั่วไหลเข้าสู่บริเวณกักเก็บด้านนอก

การปฏิบัติตามข้อกำหนดและการรับรอง

รุ่น 330101-32-70-10-12-05 ได้รับการออกแบบและรับรองให้ทำงานได้อย่างปลอดภัยในสภาพแวดล้อมอุตสาหกรรมและพื้นที่อันตราย การรับรองประกอบด้วย:

CSA: ได้รับการรับรองสำหรับการติดตั้งแบบปลอดภัยโดยเนื้อแท้และแบบไม่ก่อประกายไฟในพื้นที่อันตราย Class I, Division 1 และ Division 2 ของอเมริกาเหนือ
ATEX/IECEx: ได้รับการรับรองสำหรับบรรยากาศก๊าซไวไฟในพื้นที่ Zone 0, Zone 1 และ Zone 2
เครื่องหมาย CE: สอดคล้องอย่างสมบูรณ์ตามข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้าของยุโรป (EMC) และข้อกำหนดแรงดันไฟฟ้าต่ำ เมื่อติดตั้งร่วมกับฮาร์ดแวร์ตรวจติดตาม 3300 XL มาตรฐาน

FAQ

330101-32-70-10-12-05 มีตัวเลือกสายเคเบิล FluidLoc ทำหน้าที่อะไร

ตัวเลือกสายเคเบิล FluidLoc มีแผงกั้นภายในแบบพิเศษที่ป้องกันไม่ให้น้ำมันหล่อลื่นและของเหลวในกระบวนการอื่น ๆ รั่วไหลหรือเคลื่อนออกจากตัวเรือนเครื่องจักรผ่านแกนภายในของสายเคเบิล

การกำหนดค่าโพรบนี้มีขนาดความยาวส่วนที่ไม่มีเกลียวและความยาวตัวเรือนเท่าใด

การกำหนดค่าโพรบนี้มีความยาวส่วนที่ไม่มีเกลียว 3.2 นิ้ว และความยาวตัวเรือนโดยรวม 7.0 นิ้ว พร้อมเกลียวมาตรฐาน 3/8-24 UNF

Bently Nevada 330101-32-70-10-12-05 ได้รับการรับรองให้ใช้งานในบรรยากาศที่มีการระเบิดหรือไม่

ใช่ การกำหนดค่าโพรบนี้มีตัวเลือกการรับรองจากหน่วยงานหมายเลข 05 ซึ่งรับรองการใช้งานในพื้นที่อันตรายตามมาตรฐาน ATEX, IECEx และ CSA

ฉันต้องใช้เครื่องมือพิเศษเพื่อเชื่อมต่อสายเคเบิลของโพรบนี้หรือไม่

ไม่จำเป็น ขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็กเคลือบทองและออกแบบมาให้ติดตั้งโดยขันด้วยมือ เมื่อขันแน่นอย่างถูกต้องจะมีเสียงคลิก และต้านทานการคลายตัวจากแรงสั่นสะเทือน
