Bently Nevada 330102-00-35-05-02-05 3300 XL โพรบวัดระยะใกล้แบบหุ้มเกราะ 8 มม.

SKU 330102-00-35-05-02-05

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 330102-00-35-05-02-05
Country of origin:สหรัฐอเมริกา
Product Type: โพรบวัดระยะใกล้ 3300 XL ขนาด 8 มม.
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 160g
Dimensions: 150 มม. x 150 มม. x 45 มม. (สูง x กว้าง x ลึก)
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

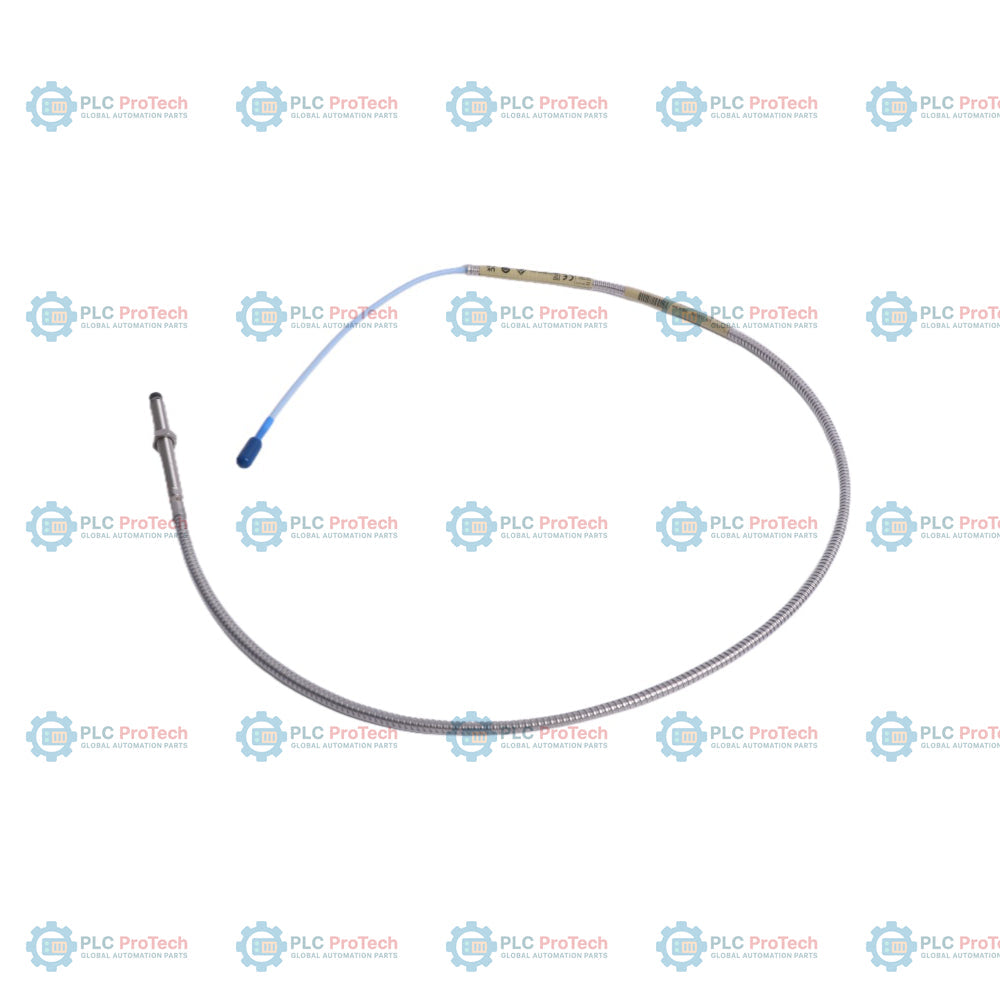

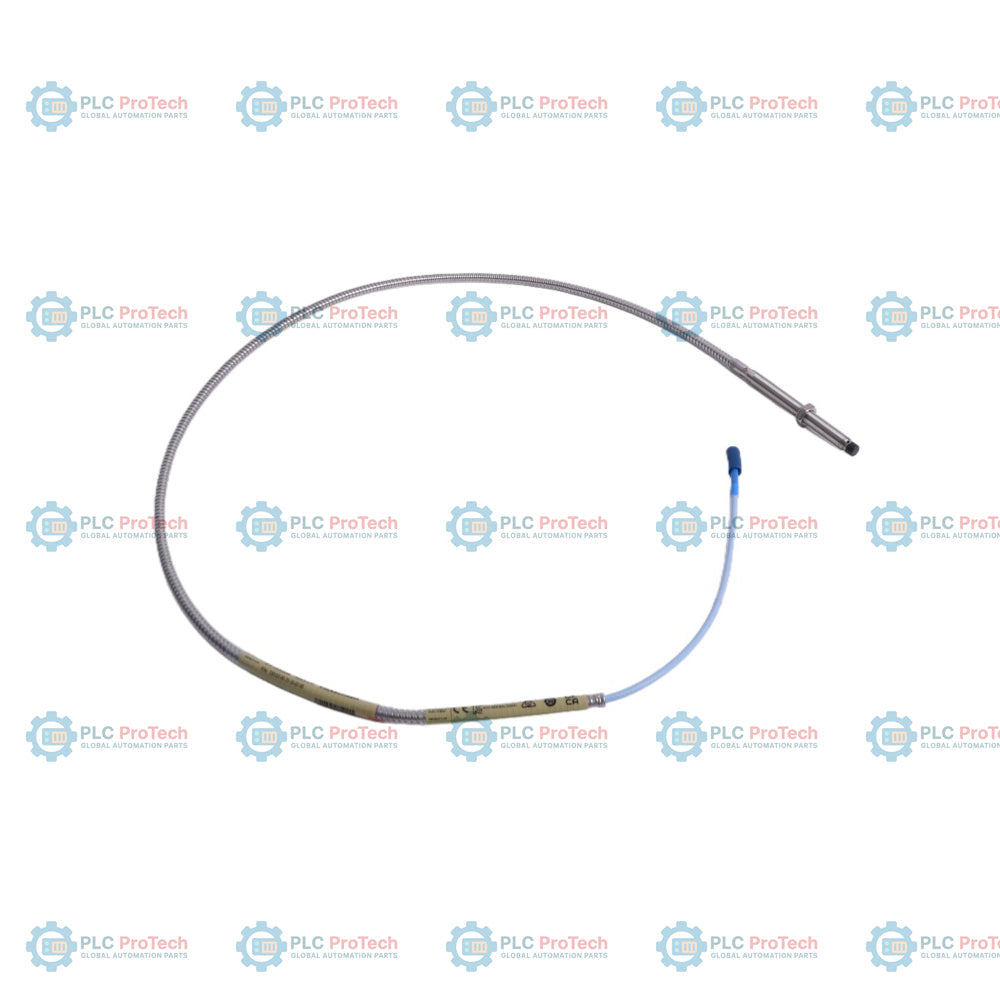

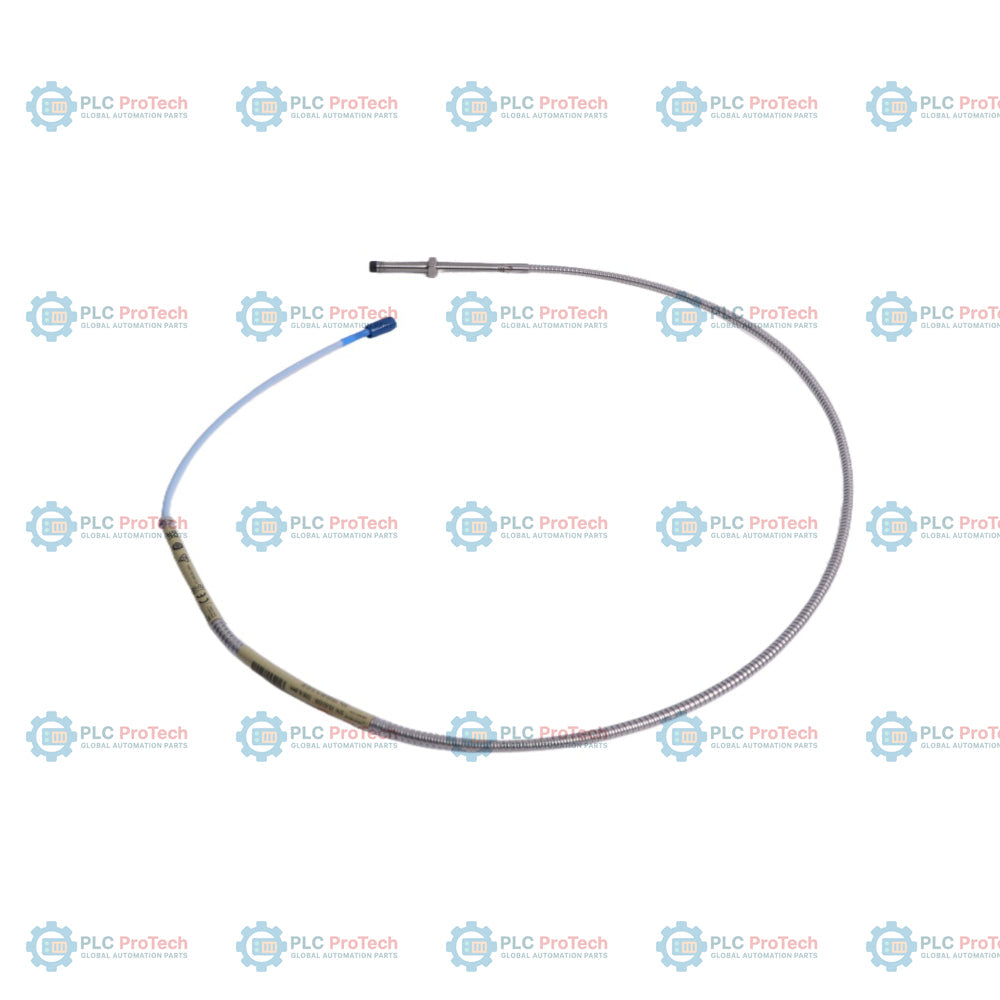

ตัวโพรบเหล็กเกลียวเต็ม 3/8-24 UNF (ตัวเลือก 00) พร้อมตัวเรือนยาว 3.5 นิ้ว (ตัวเลือก 35) และสายเคเบิลหุ้มเกราะยาว 0.5 เมตร (ตัวเลือก 05) กำหนดการกำหนดค่า 330102-00-35-05-02-05 โพรบตรวจจับระยะใกล้ 3300 XL 8 มม. การกำหนดค่าทรานสดิวเซอร์นี้มีเกราะป้องกันสเตนเลสในตัวหุ้มสายเคเบิลโคแอกเชียล และสิ้นสุดด้วยขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็ก

การกำหนดค่านี้แตกต่างจากรุ่นที่ไม่มีเกราะหุ้ม เช่น ซีรีส์ 330101 โดยใช้เกราะเชิงกลเพื่อป้องกันสายโพรบจากการขัดถูและความเสียหายทางกายภาพในสภาพแวดล้อมการทำงานที่รุนแรง ความยาวรวม 0.5 เมตรเหมาะสำหรับการติดตั้งในระยะใกล้ หรือตำแหน่งที่กล่องเทอร์มินัลอยู่ใกล้จุดติดตั้งโพรบ โดยเชื่อมต่อโดยตรงกับสายต่อ 3300 XL และเซนเซอร์ Proximitor

คุณสมบัติ

ตัวเลือก 00 ระบุความยาวตัวโพรบส่วนที่ไม่มีเกลียว 0.0 นิ้ว (0 มม.) เพื่อเพิ่มพื้นที่สัมผัสของเกลียวภายในขายึดให้มากที่สุด
ตัวเลือก 35 ให้ความยาวตัวเรือนโดยรวม 3.5 นิ้ว (88.9 มม.) พร้อมเกลียว 3/8-24 UNF
ตัวเลือก 05 กำหนดความยาวรวมของโพรบเป็น 0.5 เมตร (1.6 ฟุต) ช่วยลดสายเคเบิลส่วนเกินในตัวเรือนเครื่องจักรขนาดกะทัดรัด
ตัวเลือก 02 ติดตั้งขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็กและสายเคเบิลมาตรฐานให้กับโพรบ
ตัวเลือก 05 ให้การรับรองพื้นที่อันตรายตามมาตรฐาน CSA, ATEX และ IECEx
เกราะสเตนเลสป้องกันหุ้มสายเคเบิลของโพรบตลอดความยาว เพื่อป้องกันการถูกตัดและการสึกหรอ

การใช้งาน

โพรบตรวจจับระยะใกล้นี้ใช้กับเครื่องจักรหมุนเพื่อการปกป้องเครื่องจักรที่สำคัญและการตรวจติดตามสภาพการทำงาน สภาพแวดล้อมการติดตั้งทั่วไป ได้แก่ กังหันไอน้ำ กังหันก๊าซ เครื่องอัดแบบแรงเหวี่ยง เครื่องขยาย ปั๊ม และเครื่องกำเนิดไฟฟ้า ระบบทรานสดิวเซอร์จะวัดการสั่นสะเทือนของเพลาแบบไดนามิก ตำแหน่งแรงขับตามแนวแกน ความเร็ว และสัญญาณอ้างอิงเฟส (Keyphasor) ตลอดช่วงเชิงเส้น 2.0 มม.

ข้อมูลการสั่งซื้อ

ส่วนของตัวเลือก	ค่ารหัส	ความหมาย / คำอธิบาย
หมายเลขชิ้นส่วนที่สั่งซื้อได้	330102-00-35-05-02-05	โพรบตรวจจับระยะใกล้ 3300 XL 8 มม. เกลียว 3/8-24 UNF พร้อมเกราะหุ้ม
A - ตัวเลือกความยาวส่วนที่ไม่มีเกลียว	00	ความยาวส่วนที่ไม่มีเกลียว 0.0 นิ้ว (0 มม.)
B - ตัวเลือกความยาวตัวเรือนโดยรวม	35	ความยาวตัวเรือนโดยรวม 3.5 นิ้ว (88.9 มม.)
C - ตัวเลือกความยาวรวม	05	ความยาวรวม 0.5 เมตร (1.6 ฟุต)
D - ตัวเลือกประเภทขั้วต่อและสายเคเบิล	02	ขั้วต่อโคแอกเชียล ClickLoc ขนาดเล็ก พร้อมสายเคเบิลมาตรฐาน
E - ตัวเลือกการรับรองจากหน่วยงาน	05	การรับรอง CSA, ATEX, IECEx
ตัวเลือกส่วนต่อท้าย	ไม่มี (ไม่ได้เลือก)	ชุดการรับรองพื้นที่อันตรายของจีน -CN (NEPSI + CCC) ไม่ได้เลือกสำหรับการกำหนดค่ามาตรฐานนี้

ข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Bently Nevada (Baker Hughes)
หมายเลขชิ้นส่วน	330102-00-35-05-02-05
ประเภทผลิตภัณฑ์	โพรบวัดระยะใกล้ 3300 XL ขนาด 8 mm พร้อมเกราะ
ขนาดเกลียว	3/8-24 UNF-2A
วัสดุปลายโพรบ	โพลีฟีนิลีนซัลไฟด์ (PPS)
วัสดุตัวเรือนโพรบ	สเตนเลส AISI 303 หรือ 304
ปลอกหุ้มสายเคเบิล	ฟลูออริเนเต็ดเอทิลีนโพรพิลีน (FEP) ภายในเกราะสเตนเลสแบบยืดหยุ่น
ประเภทขั้วต่อ	ขั้วต่อโคแอกเชียล ClickLoc ตัวผู้ขนาดเล็ก
ช่วงเชิงเส้น	2.0 mm (80 mils) เริ่มต้นที่ 0.25 mm (10 mils) ถึง 2.3 mm (90 mils)
สเกลแฟกเตอร์แบบเพิ่มขึ้น (ISF)	7.87 V/mm (200 mV/mil) ค่าปกติ
ความต้านทาน DC ของโพรบ	7.45 +/-0.50 ohms (ตัวนำแกนกลางถึงชีลด์ภายนอก)
อุณหภูมิขณะทำงาน (โพรบ)	-52 degC ถึง +177 degC (-62 degF ถึง +350 degF)
ซีลแรงดันโพรบ	ซีลแรงดันโอริง Viton ระหว่างปลายโพรบกับตัวเรือน
ขนาด	150 mm x 150 mm x 45 mm (H x W x D) (โพรบในบรรจุภัณฑ์)
น้ำหนัก	0.16 kg

การเชื่อมต่อและอินเทอร์เฟซ

ส่วนประกอบขั้วต่อ	ฟังก์ชันไฟฟ้า / สัญญาณ
ตัวนำแกนกลาง	RF / สัญญาณสูง (การกระตุ้นและเอาต์พุตของเซนเซอร์)
ชีลด์ภายนอก	สัญญาณย้อนกลับ / จุดอ้างอิงกราวด์

แนวทางการติดตั้ง

เพื่อหลีกเลี่ยงการลดทอนสัญญาณและการติดขัดทางกล ให้ปฏิบัติตามแนวทางเหล่านี้:

สำหรับเกลียว 3/8-24 UNF ตรวจสอบให้แน่ใจว่าความยาวการขบเกลียวไม่เกิน 0.563 inches เพื่อป้องกันการติดขัดกับตัวเรือน
ตรวจสอบให้แน่ใจว่าการเชื่อมต่อโคแอกเชียล ClickLoc ชุบทองขันแน่นด้วยมือเท่านั้น ห้ามใช้เครื่องมือหรือคีมกับขั้วต่อคลิก 3300 XL มาตรฐาน
รักษารัศมีการดัดต่ำสุด 25.4 mm (1.0 inch) สำหรับสายเคเบิลหุ้มเกราะ เพื่อป้องกันตัวนำภายในหักงอ
จัดแนวปลายโพรบให้ตั้งฉากกับบริเวณเป้าหมายบนเพลา โดยใช้การสอบเทียบเป้าหมายเหล็ก AISI 4140 มาตรฐาน

การปฏิบัติตามข้อกำหนดและการรับรอง

สำหรับการกำหนดค่า Option 05 โพรบเป็นไปตามการรับรองต่อไปนี้:

CSA: Class I, Zone 0, AEx ia IIC T5...T1 Ga; Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III
ATEX/IECEx: Ex ia IIC T5...T1 Ga; Ex ia IIIC T90degC...T280degC Dc; Ex nA IIC T5...T1 Gc; Ex ec IIC T5...T1 Gc
RoHS: เป็นไปตามข้อกำหนด European Directive 2011/65/EU และกฎระเบียบ China RoHS
ส่วนต่อท้าย -CN: NEPSI + CCC (การรับรองพื้นที่อันตรายของจีน) ใช้เฉพาะกับการกำหนดค่าที่สั่งซื้อพร้อมส่วนต่อท้าย -CN (ไม่ได้เลือกสำหรับการกำหนดค่านี้)

FAQ

ตัวเลือกความยาวรวม 05 หมายถึงอะไรสำหรับโพรบ 330102-00-35-05-02-05

ตัวเลือก 05 ระบุว่าโพรบมีความยาวรวม 0.5 เมตร (1.6 ฟุต) สายต่อนำสัญญาณที่สั้นกว่านี้เหมาะสำหรับตัวเรือนเครื่องจักรที่มีพื้นที่จำกัด หรือการเชื่อมต่อโดยตรงในกรณีที่กล่องรวมสายอยู่ใกล้กับตำแหน่งติดตั้งโพรบมาก

สายเคเบิลหุ้มเกราะบนโพรบนี้ปกป้องส่วนประกอบภายในอย่างไร

สายเคเบิลหุ้มเกราะมีท่อร้อยสายสเตนเลสสตีลแบบยืดหยุ่นหุ้มสายโคแอกเชียลที่หุ้มด้วย FEP เกราะนี้ช่วยป้องกันการเสียดสี การถูกตัด และการถูกหนีบจากส่วนประกอบเครื่องจักรโดยรอบ จึงเหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความรุนแรง

โพรบ 330102-00-35-05-02-05 มีการรับรองสำหรับพื้นที่อันตรายในจีนหรือไม่

SKU นี้เป็นการกำหนดค่ามาตรฐานที่มาพร้อมการรับรอง CSA, ATEX และ IECEx (ตัวเลือก 05) แต่ไม่ได้ลงท้ายด้วยส่วนต่อท้าย -CN ส่วนต่อท้าย -CN จะระบุว่ามีการเพิ่มการรับรองพื้นที่อันตรายเฉพาะของจีน ได้แก่ NEPSI และ CCC

ค่าจำกัดระยะเกลียวที่สวมเข้าที่แนะนำสำหรับโพรบ 3/8-24 UNF นี้คือเท่าใด

ความยาวระยะเกลียวที่สวมเข้าได้สูงสุดตามคำแนะนำคือ 0.563 นิ้ว การเกินขีดจำกัดนี้อาจทำให้เกิดการติดขัดหรือความเสียหายทางกายภาพระหว่างการติดตั้ง
