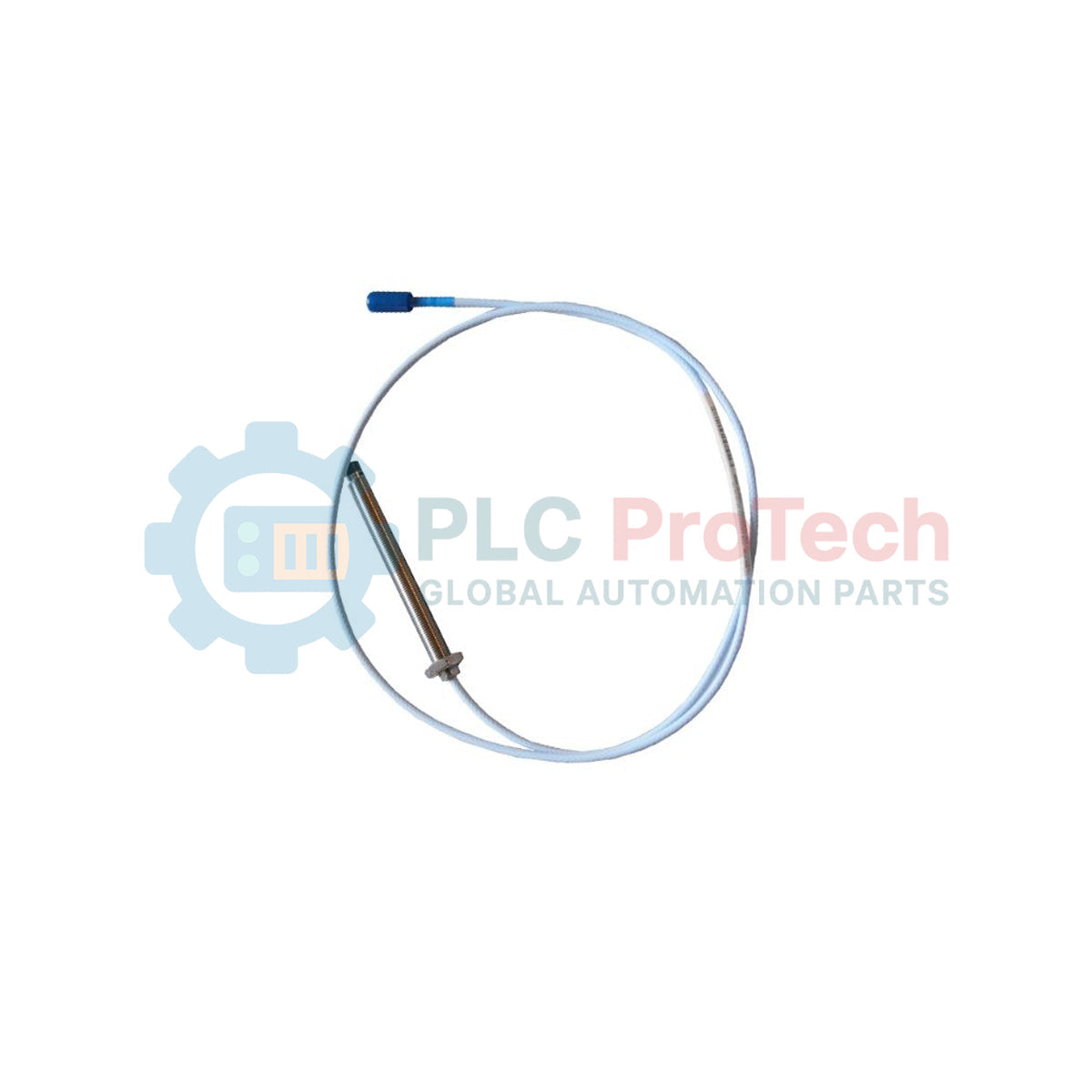

ในฐานะส่วนประกอบสำคัญของระบบปกป้องเครื่องจักร Bently Nevada 330193-00-02-10-00 ให้การวัดการเคลื่อนตัวและการสั่นสะเทือนแบบไม่สัมผัสที่แม่นยำภายใต้สภาวะอุณหภูมิที่ท้าทาย ออกแบบมาโดยเฉพาะสำหรับซีรีส์ 3300 XL 8 มม. Extended Temperature Range (ETR) โพรบวัดระยะใกล้นี้ทำงานได้อย่างน่าเชื่อถือในสภาพแวดล้อมอุณหภูมิสูงจัด ซึ่งเซนเซอร์มาตรฐานเสื่อมประสิทธิภาพ ระบบใช้เทคโนโลยีกระแสไหลวนเพื่อตรวจสอบพารามิเตอร์ทางกลที่สำคัญ ได้แก่ การสั่นสะเทือนของเพลา ตำแหน่งในแนวรัศมี และตำแหน่งแรงขับของเครื่องจักรหมุนที่มีความสำคัญ
| รหัสตัวเลือก | พารามิเตอร์การกำหนดค่า | ค่า / คำอธิบาย |
|---|---|---|
| 00 | ความยาวส่วนที่ไม่มีเกลียว | 0 มม. |
| 02 | ความยาวตัวเรือนโดยรวม | 20 มม. |
| 10 | ความยาวทั้งหมด | 1.0 เมตร (3.3 ฟุต) |
| 00 | การรับรองจากหน่วยงาน | ไม่จำเป็น |
| ผู้ผลิต | Bently Nevada |
| หมายเลขชิ้นส่วน / SKU | 330193-00-02-10-00 |
| ซีรีส์ผลิตภัณฑ์ | 3300 XL 8 มม. ETR |
| เส้นผ่านศูนย์กลางปลายโพรบ | 8 มม. |
| ตัวเลือกเกลียวตัวเรือน | ไม่มีเกลียว (ความยาว 0 มม.) |
| ความยาวตัวเรือน | 20 มม. |
| ความยาวสายเคเบิลในตัว | 1.0 เมตร |
| รูปแบบคอนเน็กเตอร์ | Click-Loc แบบโคแอกเชียลขนาดเล็ก |
| ประเภทเซนเซอร์ | โพรบวัดระยะใกล้ด้วยกระแสไหลวน |
| ประเทศต้นกำเนิด | สหรัฐอเมริกา |
| น้ำหนักจัดส่ง (คำนวณ) | 1.5 กก. (3.3 ปอนด์) |
| องค์ประกอบคอนเน็กเตอร์ | ประเภท | การกำหนดฟังก์ชัน / ข้อกำหนด |
|---|---|---|
| พินกลางแบบโคแอกเชียล | الإشارة / التردد اللاسلكي عالي التردد | ينقل إشارة الإثارة RF من مستشعر Proximitor ويعيد الجهد المُعدَّل. |
| الدرع الخارجي المحوري | مسار الرجوع / المشترك | تنشئ مسار التأريض المرجعي. يجب أن تظل معزولة عن تأريض الآلة. |
| وصلة Click-Lock | قارنة ميكانيكية | آلية القفل. تتطلب واقيات للموصلات إذا كانت معرضة للسوائل أو الزيت. |
صُمم المسبار 330193-00-02-10-00 خصيصًا للدمج ضمن نظام 3300 XL 8 mm Extended Temperature Range. ويجب إقرانه بكابل تمديد ETR ومستشعر Proximitor متوافق مع ETR. إن عدم مطابقة هذا المسبار مع كابلات التمديد أو مستشعرات Proximitor القياسية غير المتوافقة مع ETR لنظام 3300 XL يؤدي إلى انحرافات كبيرة في الخطية وتغيرات في المعايرة، مما يجعل عوامل القياس غير موثوقة.
عند تركيب المسبار في حدود سوائل عالية الحرارة، تأكد من إحكام سد واجهة سن اللولب في غلاف المسبار. نظرًا لأن هذه الوحدة تتميز بجزء غير ملولب بطول 0 mm، فإن جسم الغلاف ملولب بالكامل حتى الطرف، ما يتطلب حساب العمق بعناية داخل الحامل لمنع التداخل الميكانيكي الداخلي مع العمود المستهدف.
تحقق دائمًا من مقاومة عزل المسبار قبل التركيب وبعده للتأكد من عدم حدوث قصر مباشر بين طرف المستشعر والدرع المحوري والغلاف المعدني للآلة. يجب إحكام الموصلات يدويًا حتى يتعشق لسان التثبيت الإيجابي Click-Loc. لا تستخدم كماشات أو مفاتيح ربط ثقيلة، إذ سيؤدي العزم المفرط إلى إتلاف نقطة الإنهاء المحورية الداخلية.
Global Express Shipping
Returns & Warranty
Manufacturer: Bently Nevada
Product No.: 330193-00-02-10-00
Country of origin:สหรัฐอเมริกา
Product Type: หัววัดระยะใกล้
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months
