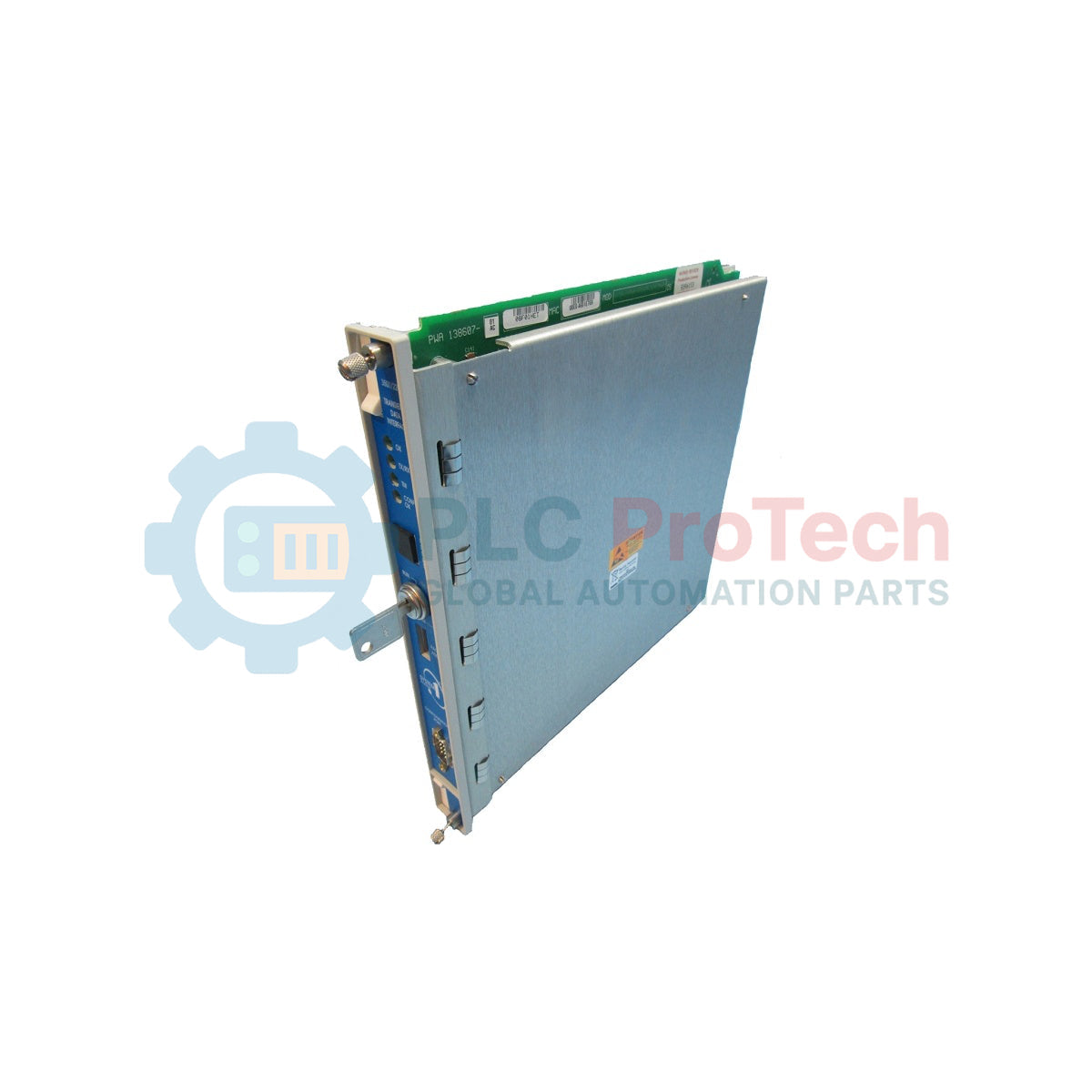

อินเทอร์เฟซข้อมูลชั่วขณะซีรีส์ 3500 Bently Nevada 3500/22-01-01-01

SKU 3500/22-01-01-01

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Bently Nevada
Product No.: 3500/22-01-01-01
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลอินเทอร์เฟซข้อมูลชั่วขณะ
Payment: T/T, Western Union
Weight: 320g
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

Bently Nevada 3500/22-01-01-01 ทำหน้าที่เป็นโมดูล อินเทอร์เฟซข้อมูลชั่วขณะ (TDI) สำคัญในการจัดการลิงก์การสื่อสารหลักระหว่างระบบปกป้องเครื่องจักร Bently Nevada 3500 และซอฟต์แวร์โฮสต์สำหรับการควบคุมดูแล อุปกรณ์นี้รวบรวมข้อมูลคงที่และข้อมูลไดนามิกชั่วขณะที่สำคัญจากโมดูลตรวจวัดของแร็ก และส่งข้อมูลดังกล่าวไปยังซอฟต์แวร์ตรวจติดตามสภาพ System 1 ผ่านเครือข่ายความเร็วสูง ออกแบบมาเพื่อความน่าเชื่อถือสูง สามารถผสานรวมเข้ากับสภาพแวดล้อมการควบคุมทางอุตสาหกรรมได้อย่างราบรื่น เพื่อรองรับการวินิจฉัยแบบเรียลไทม์และการวิเคราะห์สภาพเครื่องจักร

คุณสมบัติ

การรวบรวมข้อมูลคงที่และข้อมูลไดนามิกชั่วขณะ (รูปคลื่น) อย่างต่อเนื่องสำหรับซอฟต์แวร์วินิจฉัย
การเชื่อมต่ออีเทอร์เน็ตความเร็วสูง 10Base-T/100Base-TX สำหรับการเชื่อมต่อกับเครือข่ายโรงงานแบบเรียลไทม์
การสื่อสารแบบสองพอร์ต ช่วยให้ผสานรวมกับทั้งระบบกำหนดค่าและระบบรับข้อมูล
การกำหนดค่า TDI มาตรฐานที่ออกแบบมาสำหรับการตรวจติดตามเครื่องจักรทั่วไปและการปกป้องสินทรัพย์
ความสามารถในการวินิจฉัยและทดสอบตัวเองในตัว เพื่อรับประกันความสมบูรณ์ในการทำงานอย่างต่อเนื่อง

การใช้งาน

เครือข่ายตรวจติดตามการสั่นสะเทือนของกังหันไอน้ำและกังหันก๊าซ
การตั้งค่าวินิจฉัยสำหรับคอมเพรสเซอร์แบบแรงเหวี่ยงและแบบลูกสูบ
การตรวจติดตามสภาพสินทรัพย์สำคัญผ่านแพลตฟอร์มซอฟต์แวร์ System 1
การผสานรวมเครือข่ายอุตสาหกรรม Modbus TCP/IP

ข้อมูลการสั่งซื้อ

รหัสตัวเลือก	คำอธิบายตัวเลือก
3500/22-01	ประเภทอินเทอร์เฟซข้อมูลชั่วขณะมาตรฐาน
-01	โมดูล I/O อีเทอร์เน็ต 10Base-T/100Base-TX
-01	ตัวเลือกการรับรองจากหน่วยงาน CSA/NRTL/C (Class I, Div 2)

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต	Bently Nevada
หมายเลขรุ่น	3500/22-01-01-01
ประเภทโมดูล	อินเทอร์เฟซข้อมูลชั่วขณะ (TDI)
ความเร็วพอร์ตอีเทอร์เน็ต	10Base-T / 100Base-TX การเจรจาความเร็วอัตโนมัติ
โพรโทคอลที่รองรับ	โพรโทคอล Bently Nevada แบบเฉพาะ, Modbus TCP/IP (การกำหนดค่าเสริม)
อุณหภูมิในการทำงาน	-30 ถึง +65 องศาเซลเซียส (-22 ถึง +150 ฟาเรนไฮต์)
อุณหภูมิในการจัดเก็บ	-40 ถึง +85 องศาเซลเซียส (-40 ถึง +185 ฟาเรนไฮต์)
ขีดจำกัดความชื้น	ความชื้นสัมพัทธ์ 95% โดยไม่เกิดการควบแน่น
น้ำหนักสุทธิของโมดูล TDI	0.91 กก. (2.0 ปอนด์)
น้ำหนักสุทธิของโมดูล I/O	0.20 กก. (0.44 ปอนด์)
น้ำหนักจัดส่ง (คำนวณแล้ว)	3.00 กก. (6.6 ปอนด์)
ประเทศต้นกำเนิด	สหรัฐอเมริกา

การเชื่อมต่อและอินเทอร์เฟซ

พอร์ต / ขั้วต่อ	การกำหนดฟังก์ชัน / วงจร
RJ-45 หลัก	การเชื่อมต่ออีเทอร์เน็ตกับคอมพิวเตอร์โฮสต์ / เซิร์ฟเวอร์ System 1
พอร์ตการกำหนดค่า (ด้านหน้า)	พอร์ตสื่อสาร USB หรืออนุกรมสำหรับกำหนดค่าแล็ปท็อปโดยตรงในพื้นที่
ผังขาพินแบ็กเพลน TDI	บัสสื่อสารต่อเนื่องของแร็กและการถ่ายโอนข้อมูลของโมดูลมอนิเตอร์

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

TDI 3500/22 เป็นรุ่นทดแทนสมัยใหม่ของโมดูลอินเทอร์เฟซแร็ก 3500/20 (RIM) รุ่นเก่า โปรดทราบว่าการอัปเกรดจาก 3500/20 เป็น 3500/22 จำเป็นต้องอัปเดตซอฟต์แวร์กำหนดค่าแร็ก 3500 โปรดตระหนักว่าโมดูลมอนิเตอร์ช่องสัญญาณรุ่นเก่า (เช่น 3500/42M) อาจมีข้อกำหนดด้านเฟิร์มแวร์ร่วมกันเมื่อใช้งาน TDI ให้ตรวจสอบว่าเวอร์ชันเฟิร์มแวร์ของโมดูลมอนิเตอร์สอดคล้องกับรุ่นเฟิร์มแวร์ของ TDI

ข้อผิดพลาดที่ควรระวังในการใช้งานและบันทึกทางวิศวกรรม

เมื่อใช้งานการเก็บข้อมูลทรานเชียนต์ความหนาแน่นสูงบนหลายช่องสัญญาณ ให้ตรวจสอบว่ามีการจัดสรรแบนด์วิดท์เครือข่ายไว้อย่างเพียงพอ TDI จะจัดลำดับความสำคัญให้ฟังก์ชันป้องกันเครื่องจักรบนแบ็กเพลน แต่เครือข่ายอีเทอร์เน็ตที่มีการรับส่งข้อมูลหนาแน่นอาจทำให้การถ่ายโอนรูปคลื่นแบบไดนามิกไปยัง System 1 ล่าช้า ตรวจสอบให้แน่ใจว่าติดตั้ง 3500/22 ในช่องที่อยู่ติดกับแหล่งจ่ายไฟทันที (โดยทั่วไปคือช่อง 1) ตามที่การออกแบบแบ็กเพลนกำหนด

เคล็ดลับการเริ่มใช้งานและการเดินสาย

ใช้งานสายเคเบิลคู่บิดเกลียวแบบมีชีลด์ (STP) คุณภาพสูงสำหรับอินเทอร์เฟซอีเทอร์เน็ตเสมอ เพื่อป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ที่เกิดจากเครื่องจักรหมุนขนาดใหญ่โดยรอบ สำหรับการกำหนดค่าที่อยู่ IP ครั้งแรก ให้เชื่อมต่อโดยตรงกับพอร์ตยูทิลิตีการกำหนดค่าที่แผงด้านหน้า ก่อนติดตั้งโมดูลในตำแหน่งแร็กระยะไกล

แนวทางการติดตั้ง

คำเตือนสำคัญอย่างยิ่ง: อันตรายด้านไฟฟ้าและระบบป้องกัน ก่อนติดตั้งหรือถอดโมดูล 3500/22 หรือโมดูล I/O ที่ตรงกัน ให้ตัดพลังงานออกจากแร็ก 3500 ทั้งหมดโดยสมบูรณ์ การไม่แยกแหล่งจ่ายไฟอาจทำให้เกิดประกายไฟฟ้า ความเสียหายต่อโมดูล หรือการสั่งตัดโดยไม่ตั้งใจของรีเลย์ป้องกันเครื่องจักรที่เชื่อมต่ออยู่

1

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟของแร็ก 3500 ปิดอยู่และถูกแยกออกจากระบบแล้ว

2

ใส่โมดูล TDI 3500/22 ลงในช่องที่ถูกต้อง (ตำแหน่งซ้ายสุด ติดกับแหล่งจ่ายไฟ)

3

ติดตั้งโมดูล I/O อีเทอร์เน็ต 10Base-T/100Base-TX ลงในช่องที่ตรงกันบริเวณด้านหลังแร็ก

4

ขันสกรูยึดแผงทั้งหมดให้แน่น และเสียบการเชื่อมต่อเครือข่ายอีเทอร์เน็ต RJ-45 แบบมีชีลด์ ก่อนจ่ายไฟให้ระบบอีกครั้ง

FAQ

หน้าที่หลักของโมดูล TDI 3500/22-01-01-01 คืออะไร?

ทำหน้าที่เป็นอินเทอร์เฟซกลางสำหรับแร็ก Bently Nevada 3500 โดยรวบรวมข้อมูลคงที่และข้อมูลไดนามิกชั่วขณะ (รูปคลื่น) แล้วส่งไปยังซอฟต์แวร์วินิจฉัย System 1 ผ่าน Ethernet

ฉันสามารถถอดเปลี่ยนโมดูล TDI 3500/22 ขณะระบบกำลังทำงานอยู่ได้หรือไม่?

ไม่ได้ ต้องปิดและแยกแร็ก 3500 ออกจากแหล่งจ่ายไฟโดยสมบูรณ์ก่อนใส่หรือถอดโมดูล TDI หรือโมดูล I/O ด้านหลัง เพื่อป้องกันความเสียหายของฮาร์ดแวร์หรือสัญญาณทริปผิดพลาด

โมดูลนี้จำเป็นต้องใช้ซอฟต์แวร์เวอร์ชันเฉพาะสำหรับการกำหนดค่าหรือไม่?

ใช่ การกำหนดค่าต้องใช้ซอฟต์แวร์ Bently Nevada 3500 Rack Configuration Software โดยเวอร์ชันที่ต้องใช้จะขึ้นอยู่กับเฟิร์มแวร์ของโมดูล

น้ำหนักจริงของโมดูล TDI และ I/O รวมกันเท่าไร?

โมดูล TDI หลักมีน้ำหนัก 0.91 กก. และโมดูล I/O Ethernet ด้านหลังมีน้ำหนัก 0.20 กก. ทำให้น้ำหนักสุทธิของชุดประกอบรวมเป็น 1.11 กก.
