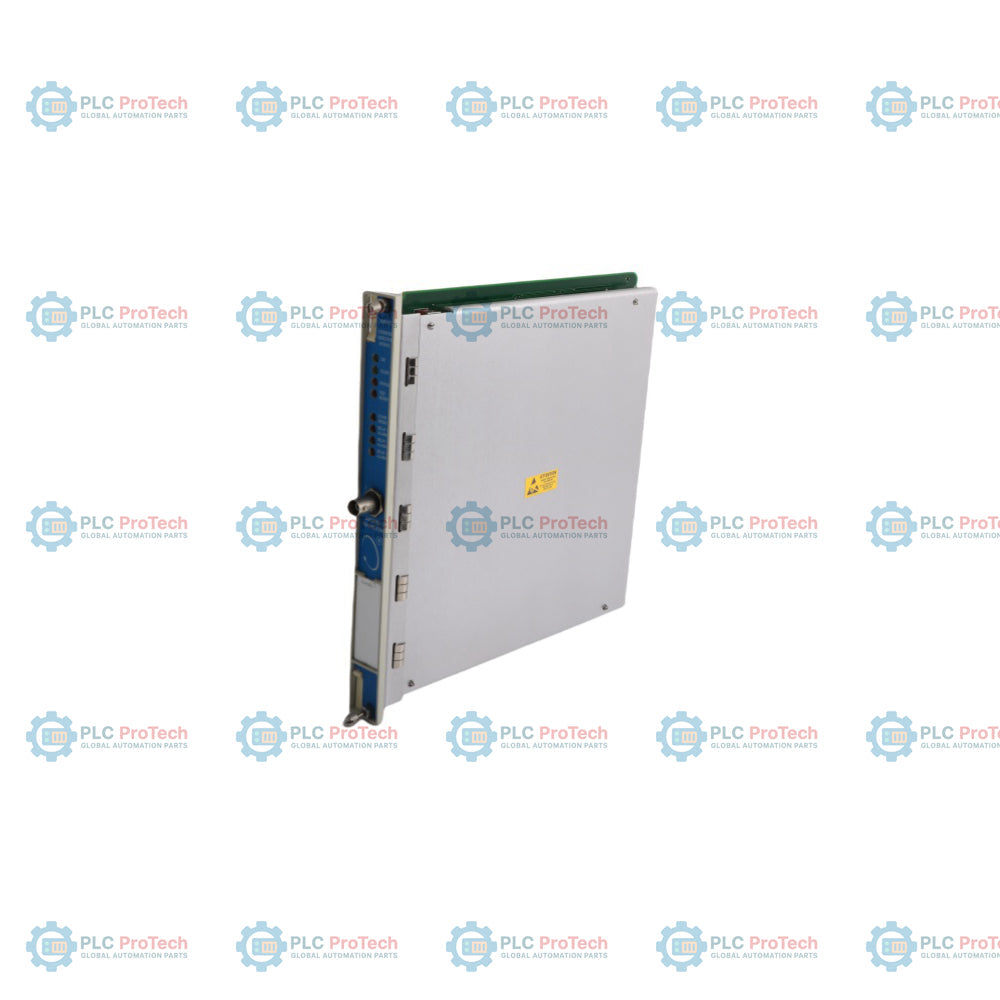

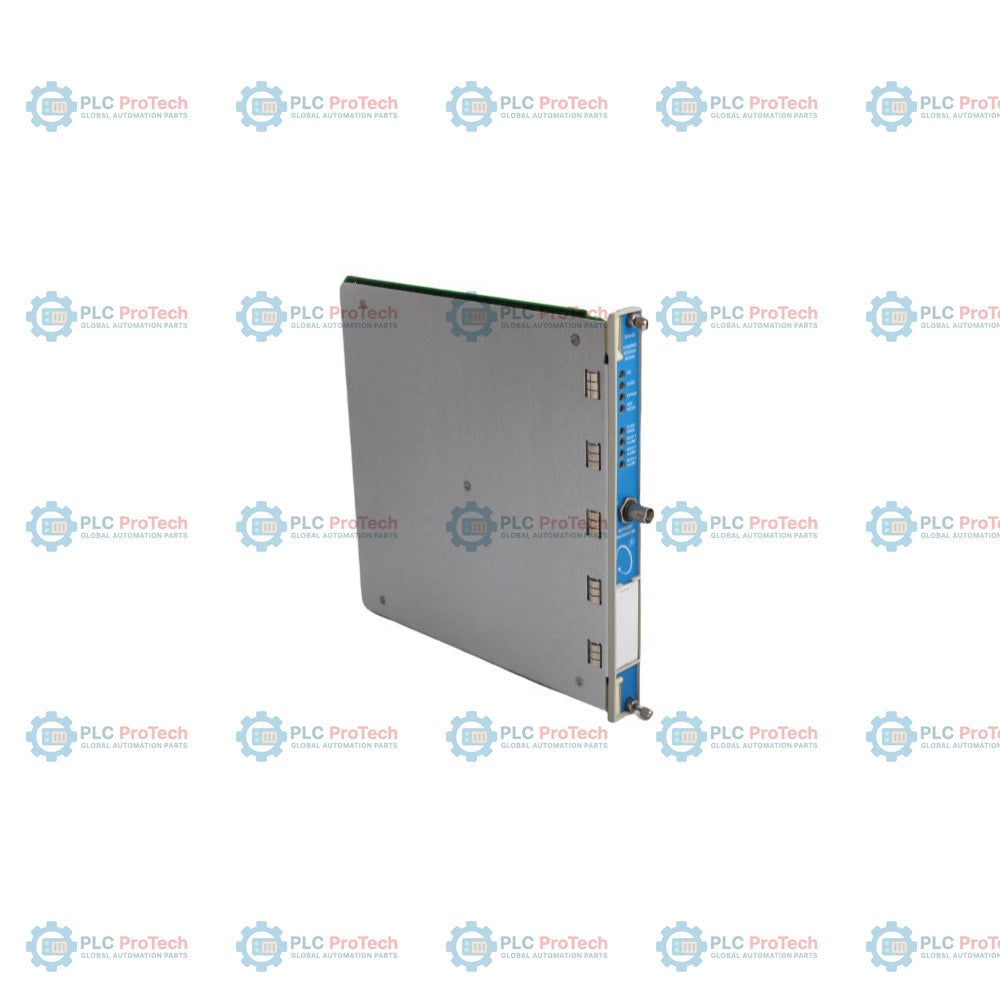

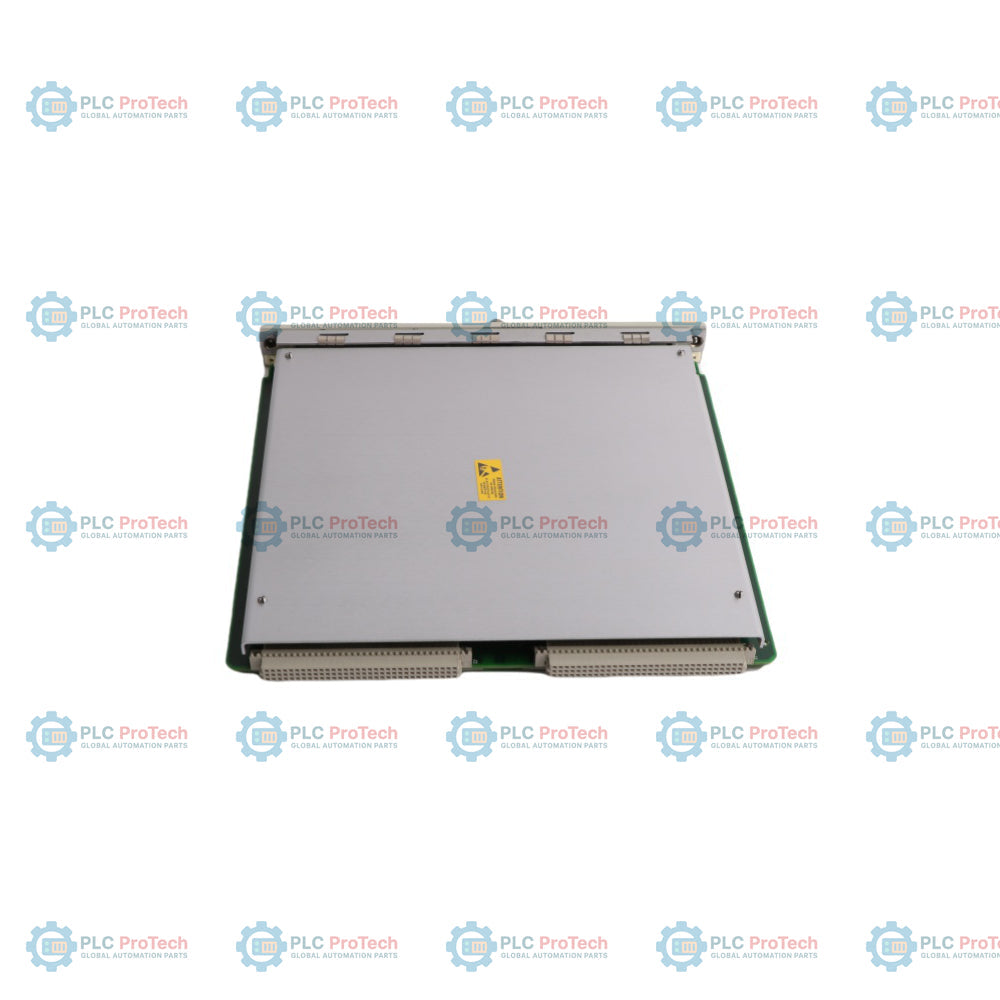

โมดูลตรวจจับความเร็วเกิน Bently Nevada 3500/53 133388-01

คำอธิบาย

Bently Nevada 3500/53 133388-01 เป็นโมดูลทาโคมิเตอร์แบบทำซ้ำซ้อนที่มีความน่าเชื่อถือสูงและตอบสนองรวดเร็ว ออกแบบมาโดยเฉพาะสำหรับการป้องกันเครื่องจักรจากความเร็วเกินภายใน ระบบตรวจจับเครื่องจักรซีรีส์ 3500 โมดูลนี้เป็นไปตามข้อกำหนดที่เข้มงวดของมาตรฐาน American Petroleum Institute (API) 670 และ 612 สำหรับการป้องกันความเร็วเกิน

โมดูล 3500/53 โมดูลนี้รับสัญญาณอินพุตจากทรานสดิวเซอร์โพรบพร็อกซิมิตีหรือหัวรับแม่เหล็ก เพื่อตรวจสอบความเร็วรอบอย่างต่อเนื่อง สามารถรวมโมดูลหลายตัวในแร็ก 3500 ที่มีแหล่งจ่ายไฟสำรองเพื่อสร้างระบบลอจิกการโหวตแบบ 2-out-of-2 หรือ 2-out-of-3 โมดูลนี้มีเอาต์พุตกระแสแบบแปรผันตามสัดส่วนสำหรับเครื่องบันทึก เอาต์พุตทรานสดิวเซอร์แบบบัฟเฟอร์สำหรับการวินิจฉัย และรีเลย์แบบ single-pole double-throw (SPDT) บนบอร์ดเพื่อขับระบบหยุดฉุกเฉิน

คุณสมบัติ

• รองรับการกำหนดค่าการโหวตแบบ 2-out-of-2 หรือ 2-out-of-3 แบบทำซ้ำซ้อน
• ใช้งานร่วมกับโพรบพร็อกซิมิตีและหัวรับแม่เหล็กแบบพาสซีฟได้
• รองรับการปรับสภาพทรานสดิวเซอร์ด้วยเกณฑ์อัตโนมัติและเกณฑ์แบบแมนนวล
• รีเลย์แบบ single-pole double-throw (SPDT) ในตัว พร้อมการทำงานแบบจ่ายพลังงานปกติหรือไม่จ่ายพลังงานปกติที่เลือกได้
• ไฟ LED แสดงสถานะโมดูล การสื่อสาร การบายพาส โหมดทดสอบ และสัญญาณเตือนที่แผงด้านหน้า
• ขั้วต่อโคแอกเชียลเฉพาะที่แผงด้านหน้าสำหรับเอาต์พุตทรานสดิวเซอร์แบบบัฟเฟอร์
• จุดตั้งค่าแจ้งเตือนที่กำหนดค่าได้ด้วยซอฟต์แวร์สำหรับ Under Alert, Over Alert และ Danger (ความเร็วเกิน)

การใช้งาน

• กังหันไอน้ำ
• กังหันก๊าซ
• เทอร์โบคอมเพรสเซอร์
• เครื่องขยายความเร็วสูง
• ปั๊มและพัดลมอุตสาหกรรมขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

การปฏิบัติตามข้อกำหนดและการรับรอง

• ข้อกำหนด EMC: EN50081-2 (การแผ่และการนำสัญญาณรบกวน EN 55011 Class A), EN50082-2 (ESD EN 61000-4-2, การแผ่รังสี ENV 50140, การนำสัญญาณ ENV 50141, ทรานเชียนต์รวดเร็ว EN 61000-4-4, แรงดันกระชาก EN 61000-4-5, สนามแม่เหล็ก EN 61000-4-8, แรงดันไฟฟ้าตก EN 61000-4-11, โทรศัพท์วิทยุ ENV 50204)
• ข้อกำหนดแรงดันไฟฟ้าต่ำ: ข้อกำหนดด้านความปลอดภัย EN 61010-1
• การรับรองสำหรับพื้นที่อันตราย: CSA/NRTL/C, Class I, Div 2, Groups A, B, C, D, T4 ที่ Ta = -20 องศาเซลเซียสถึง +65 องศาเซลเซียส (หมายเลขใบรับรอง: CSA 150268-1002151)

แนวทางการติดตั้ง

• ข้อกำหนดของแร็ก: ต้องติดตั้งระบบตรวจจับความเร็วเกินในแร็ก 3500 ที่ติดตั้งแหล่งจ่ายไฟสำรองซ้ำซ้อน เพื่อให้มั่นใจว่าระบบทำงานอย่างต่อเนื่อง
• การกำหนดค่าลอจิกการลงคะแนน: เพื่อการป้องกันที่เหมาะสมที่สุดและการปฏิบัติตามมาตรฐานความปลอดภัยในอุตสาหกรรม ให้รวมหลายโมดูลเพื่อจัดตั้งรูปแบบการลงคะแนนแบบ 2 ใน 3
• การเดินสายและการป้องกันสัญญาณรบกวน: ตรวจสอบให้แน่ใจว่าสายเคเบิลทรานสดิวเซอร์ได้รับการป้องกันสัญญาณรบกวนและต่อลงดินอย่างเหมาะสมตามแนวปฏิบัติมาตรฐานของ Bently Nevada เพื่อลดการรบกวน EMI/RFI
• การเลือก Threshold ของทรานสดิวเซอร์: ใช้การตั้งค่า Auto Threshold สำหรับช่วงความเร็วมาตรฐานที่สูงกว่า 1 rpm สำหรับการใช้งานความเร็วต่ำเฉพาะทางหรือสัญญาณอ่อน ให้กำหนดค่า Manual Threshold ผ่านซอฟต์แวร์
• การกำหนดค่ารีเลย์: ก่อนเริ่มใช้งาน ให้ตรวจสอบว่าการเลือกสวิตช์ฮาร์ดแวร์สำหรับแบบปกติมีไฟเลี้ยง (NE) หรือปกติไม่มีไฟเลี้ยง (ND) ตรงตามข้อกำหนดด้านลอจิกของระบบหยุดฉุกเฉิน

คำถามที่พบบ่อย

หน้าที่หลักของโมดูลนี้คืออะไร

โมดูลนี้ให้การตรวจจับและป้องกันความเร็วเกินของเครื่องจักรแบบความเร็วสูงและซ้ำซ้อนสำหรับอุปกรณ์หมุนในอุตสาหกรรมที่มีความสำคัญ

โมดูลนี้เป็นไปตามมาตรฐาน API ใดบ้าง

โมดูลนี้ได้รับการออกแบบให้เป็นไปตามข้อกำหนดเฉพาะด้านการป้องกันความเร็วเกินตามมาตรฐาน API 670 และ 612

โมดูลนี้รองรับอินพุตจากตัวรับแม่เหล็กได้หรือไม่

ใช่ โมดูลนี้รองรับสัญญาณจากตัวรับแม่เหล็กแบบพาสซีฟ รวมถึงทรานสดิวเซอร์พร็อกซิมิตีโพรบมาตรฐาน

โมดูลนี้รองรับช่วงความเร็วสูงสุดเท่าใด

โมดูลนี้รองรับช่วงเต็มสเกลสูงสุด 99,999 rpm และความถี่อินพุตสูงสุด 20 kHz

ระบบโอเวอร์สปีดควรใช้ลอจิกการโหวตแบบใด

ขอแนะนำอย่างยิ่งให้ใช้การกำหนดค่าระบบโหวตแบบ 2-out-of-3 เพื่อความน่าเชื่อถือและความทนทานต่อความขัดข้องสูงสุด

โดยทั่วไปเวลาตอบสนองของสัญญาณเตือนอยู่ที่เท่าใด

เวลาหน่วงสัญญาณเตือนน้อยกว่า 30 ms เมื่อทำงานที่ความถี่อินพุตสูงกว่า 300 Hz

โมดูลนี้มีเอาต์พุตแอนะล็อกสำหรับแสดงแนวโน้มหรือไม่

ใช่ โมดูลนี้มีเอาต์พุตเครื่องบันทึก +4 ถึง +20 mA ซึ่งแปรผันตามช่วง rpm เต็มสเกลที่กำหนดค่าไว้

จะเกิดอะไรขึ้นหากเอาต์พุตเครื่องบันทึกเกิดการลัดวงจร

การทำงานของโมดูลไม่ได้รับผลกระทบใด ๆ จากการลัดวงจรบนสายเอาต์พุตเครื่องบันทึก

มีตัวเลือกการกำหนดค่า Threshold สำหรับการตรวจจับความเร็วอะไรบ้าง

มี Auto Threshold สำหรับสัญญาณที่สูงกว่า 0.0167 Hz และ Manual Threshold ที่ปรับด้วยซอฟต์แวร์ได้ตั้งแต่ +9.9 Vdc ถึง -23.9 Vdc

ใช้รีเลย์ภายในประเภทใด

โมดูลนี้ใช้รีเลย์แบบ single-pole double-throw ที่ซีลด้วยอีพ็อกซี พร้อมอุปกรณ์ระงับอาร์กมาตรฐาน 250 Vrms

สามารถปรับเปลี่ยนสถานะรีเลย์ได้หรือไม่

รีเลย์แต่ละตัวสามารถเลือกการทำงานด้วยสวิตช์ได้ว่าเป็นแบบปกติมีไฟเลี้ยง (Normally Energized) หรือปกติไม่มีไฟเลี้ยง (Normally De-energized)

ไฟ Bypass LED ติดค้างบ่งบอกอะไร

ไฟ LED Bypass ระบุว่าโมดูลตรวจจับความเร็วเกินถูกตั้งให้อยู่ในโหมดบายพาส ซึ่งจะระงับเอาต์พุตทริปที่ทำงานอยู่

โมดูลนี้ปลอดภัยสำหรับการติดตั้งใช้งานในพื้นที่อันตรายหรือไม่

ใช่ อุปกรณ์นี้ได้รับการรับรอง CSA/NRTL/C สำหรับสภาพแวดล้อมอันตราย Class I, Division 2, Groups A, B, C และ D
