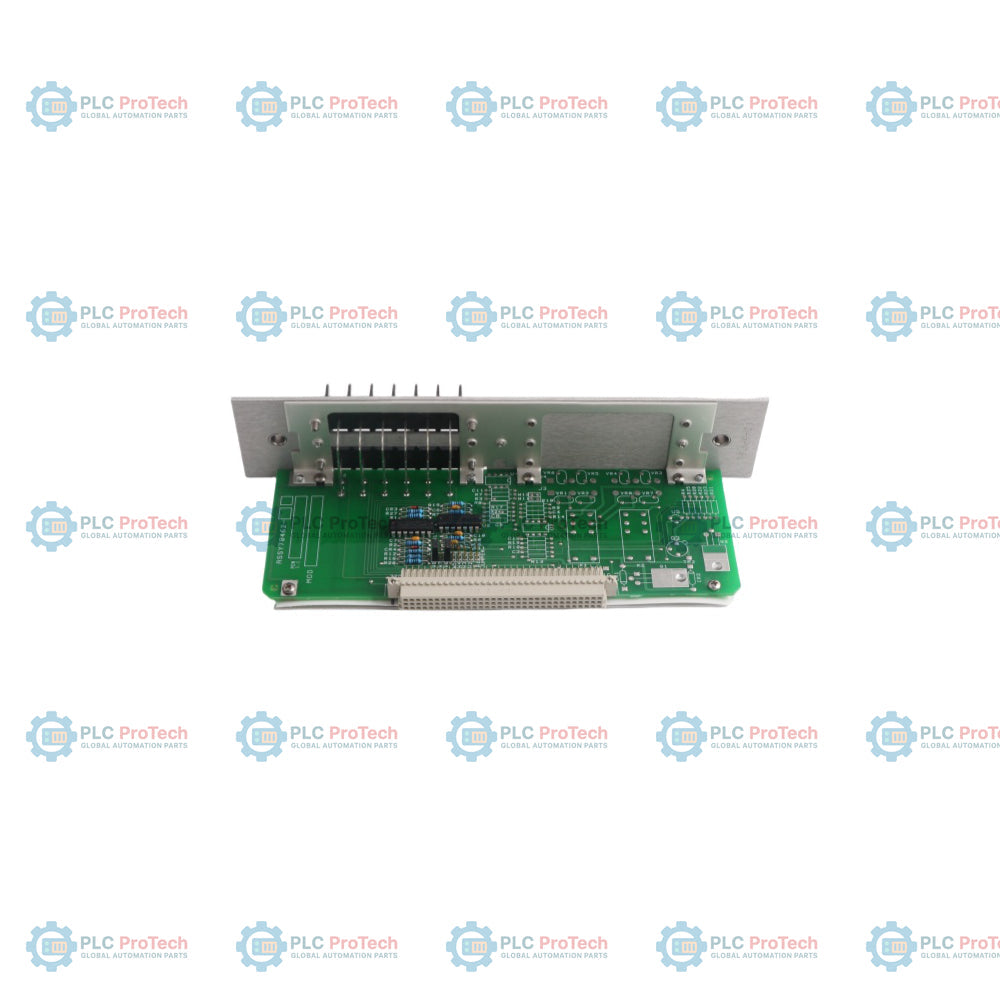

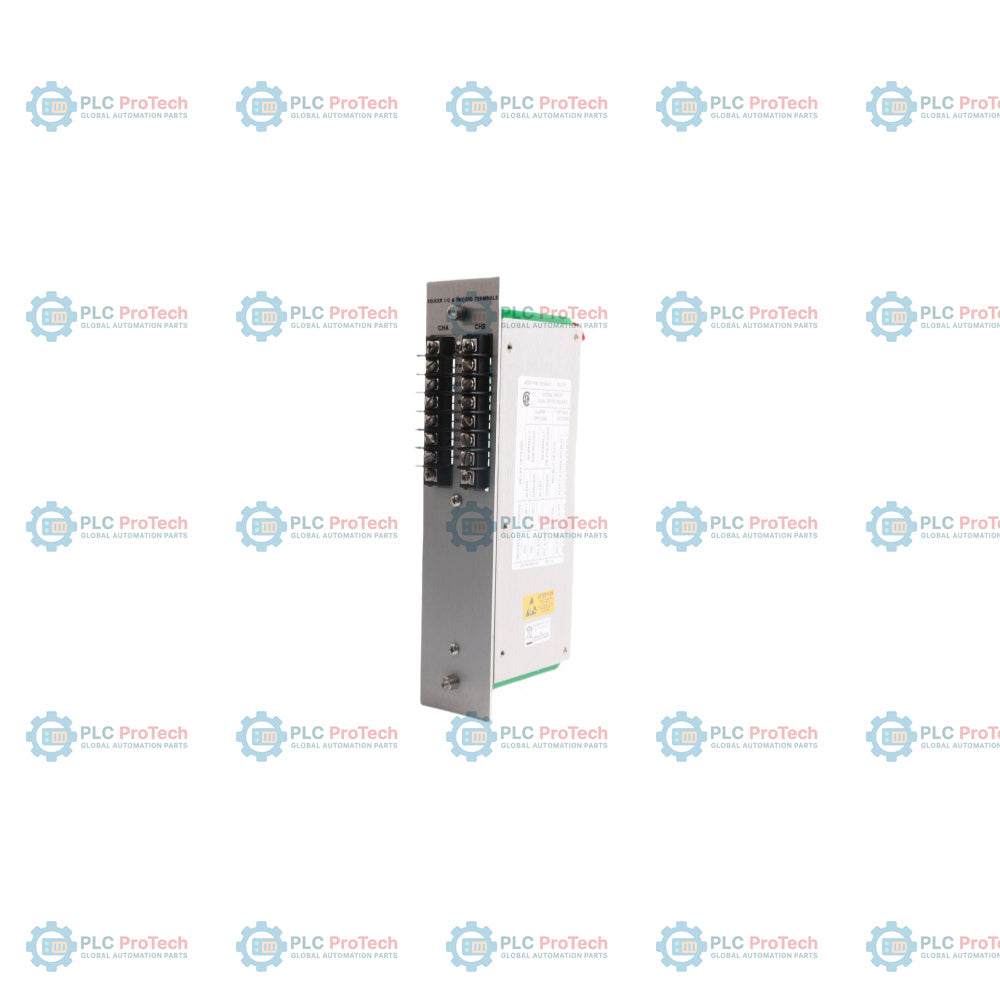

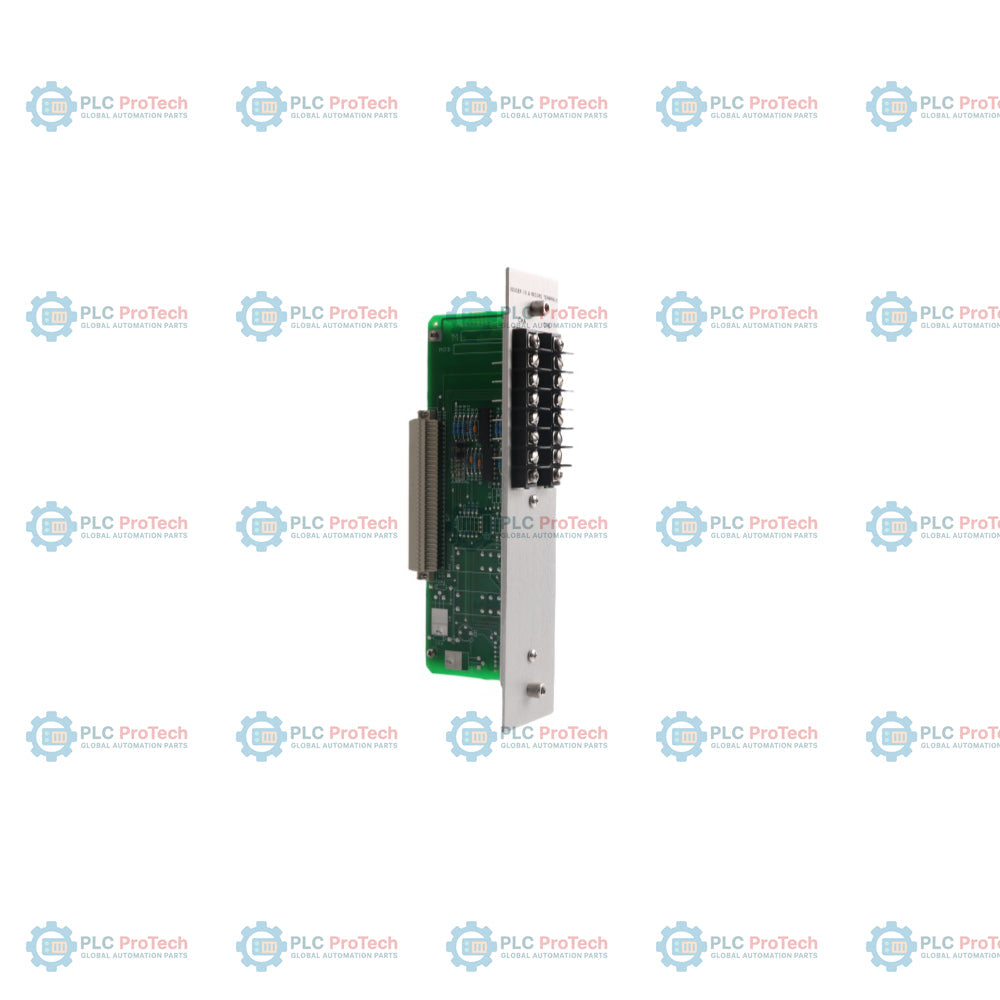

โมดูลขั้วต่ออินพุต/เอาต์พุตทรานสดิวเซอร์และเครื่องบันทึก 81544-01 ซึ่งมีหมายเลขชิ้นส่วนจากโรงงานทางเลือกคือ 78462-02 เป็นส่วนประกอบอินเทอร์เฟซแบบติดตั้งด้านหลังที่ออกแบบมาโดยเฉพาะสำหรับเครื่องมอนิเตอร์การขยายตัวต่างศักย์แบบสองช่อง Bently Nevada 3300/45 ภายในระบบเครื่องมือวัดควบคุมกังหัน โมดูลนี้รองรับการส่งสัญญาณอินพุตแบบไดนามิกสองช่องจากชุดทรานสดิวเซอร์โพรบตรวจจับระยะใกล้สองชุดที่แยกจากกัน เพื่อประเมินการเคลื่อนตัวตามแนวแกนสัมบูรณ์ของโรเตอร์เทียบกับตัวเรือนเครื่องจักร ซึ่งเกิดจากการขยายตัวเนื่องจากความร้อนระหว่างการสตาร์ตและการหยุดเครื่อง โดยมีอิมพีแดนซ์อินพุตคงที่ 10 kΩ ทางไฟฟ้า และรองรับลอจิกควบคุมของมอนิเตอร์ที่ประมวลผลทั้งขนาดและทิศทางของการขยายตัวต่างศักย์ผ่านจุดตั้งค่าแจ้งเตือนที่ตั้งโปรแกรมได้ 4 ระดับ ได้แก่ จุดตั้งค่าโอเวอร์อาลาร์ม 2 ระดับและอันเดอร์อาลาร์ม 2 ระดับ สถาปัตยกรรมขั้วต่อแบบพาสซีฟนี้ไม่มีหน้าสัมผัสรีเลย์ระบบเครื่องกลไฟฟ้าบนแผง แต่ทำหน้าที่เป็นจุดส่งผ่านสัญญาณโดยตรงและศูนย์กระจายสัญญาณไปยังเครื่องบันทึกสำหรับการปกป้องเครื่องจักรอย่างต่อเนื่อง

ข้อมูลจำเพาะฮาร์ดแวร์

หมายเหตุทางวิศวกรรม

• อิมพีแดนซ์อินพุต 10 kΩ ได้รับการปรับให้เหมาะสมกับพารามิเตอร์เอาต์พุตของเซนเซอร์ Proximitor มาตรฐานของ Bently Nevada เพื่อให้ไม่มีการลดทอนสัญญาณตลอดช่วงการวัดการขยายตัวต่างศักย์
• เมื่อจำเป็นต้องวัดการเคลื่อนตัวตามแนวแกนแบบจุดเดียวกับตัวเรือนเครื่องจักรขนาดเล็ก ต้องปิดใช้งานช่อง B ด้วยการตั้งโปรแกรมภายในมอนิเตอร์ 3300/45 เพื่อระงับความผิดพลาดแรงดันช่องว่างจากวงจรเปิด
• เนื่องจาก 81544-01 ไม่มีรีเลย์เชิงกล คำสั่งอินเตอร์ล็อกการแจ้งเตือนและการสั่งทริปทั้งหมดต้องประมวลผลผ่านแบ็กเพลนของระบบไปยังโมดูลรีเลย์ 3300 ระบบที่อยู่ติดกัน
• การเปลี่ยนแปลงการขยายตัวเนื่องจากความร้อนระหว่างการเร่งรอบกังหันทำให้แรงดันช่องว่างพื้นฐานเปลี่ยนแปลง เอาต์พุตดิบจากเครื่องบันทึกของขั้วต่อนี้จะแสดงการเปลี่ยนแปลงกระแสตรงตามสัดส่วนดังกล่าวเพื่อใช้พล็อตแนวโน้ม

แนวทางการติดตั้งภาคสนาม

• ดำเนินการต่อลงกราวด์ชีลด์อย่างเคร่งครัดที่ชุดแถบขั้วต่อที่กำหนด โดยเชื่อมต่อสายระบายชีลด์ด้านนอกของสายต่อขยายโพรบตรวจจับระยะใกล้เข้ากับกราวด์เครื่องมือวัด ขณะเดียวกันต้องแยกฉนวนออกจากตัวเรือนเซนเซอร์
• จัดเส้นทางเดินสายอินพุตเซนเซอร์อิมพีแดนซ์ต่ำแยกจากวงจรควบคุมไฟฟ้ากระแสสลับแรงดันสูงที่อยู่ใกล้เคียง เพื่อป้องกันสัญญาณรบกวนข้ามภายในตู้แผง TSI
• ก่อนเริ่มเดินระบบ ให้ตรวจสอบว่าสกรูหางปลาขั้วต่อขันแน่นตามค่าแรงบิดมาตรฐาน เพื่อขจัดความผันผวนของแรงดันช่องว่างเป็นครั้งคราวที่เกิดจากความต้านทานหน้าสัมผัสทางกายภาพ
• ตรวจสอบระยะห่างและแนวการจัดตำแหน่งเชิงกลให้เหมาะสมขณะเลื่อนบล็อกขั้วต่อ 81544-01 เข้ากับคอนเน็กเตอร์แร็กด้านหลัง เพื่อป้องกันการบิดงอของพินหรือเส้นทางวงจรเปิดบนแบ็กเพลน 3300

คำถามที่พบบ่อยด้านเทคนิคและการจัดซื้อ

ถาม: โมดูลบล็อกขั้วต่อ 81544-01 มีหน้าสัมผัสรีเลย์เชิงกลสำหรับสั่งงานโซลินอยด์ทริปเฉพาะที่หรือไม่?

ตอบ: ไม่มี 81544-01 ถูกกำหนดให้เป็นโมดูล No Relays โดยทำหน้าที่ส่งผ่านสัญญาณดิบจากทรานสดิวเซอร์และเครื่องบันทึก และอาศัยแบ็กเพลน 3300 ในการส่งสถานะการแจ้งเตือนไปยังโมดูลรีเลย์เฉพาะ

ถาม: สามารถใช้ส่วนประกอบนี้กับมอนิเตอร์โพรบตรวจจับระยะใกล้ซีรีส์ 3300 มาตรฐานรุ่นใดก็ได้ เช่น โมดูลการสั่นสะเทือนในแนวรัศมีหรือไม่?

ตอบ: ไม่ได้ หมายเลขชิ้นส่วนนี้กำหนดให้ตรงกับพารามิเตอร์ฮาร์ดแวร์ของมอนิเตอร์การขยายตัวต่างศักย์แบบสองช่อง 3300/45 โดยตรง และไม่สามารถนำไปแทนที่ในช่องมอนิเตอร์รุ่นอื่นได้

ถาม: หมายเลขชิ้นส่วนทางเลือก 78462-02 ที่ระบุอยู่บนชุดประกอบมีหน้าที่ทางเทคนิคอย่างไร?

ตอบ: หมายเลข 78462-02 หมายถึงรหัสบอร์ดเปล่าหรือชุดประกอบย่อยที่ใช้ในระหว่างการผลิต ซึ่งตรงกับหมายเลขชิ้นส่วนระดับบนสุดของชุดประกอบ 81544-01 ทุกประการ
