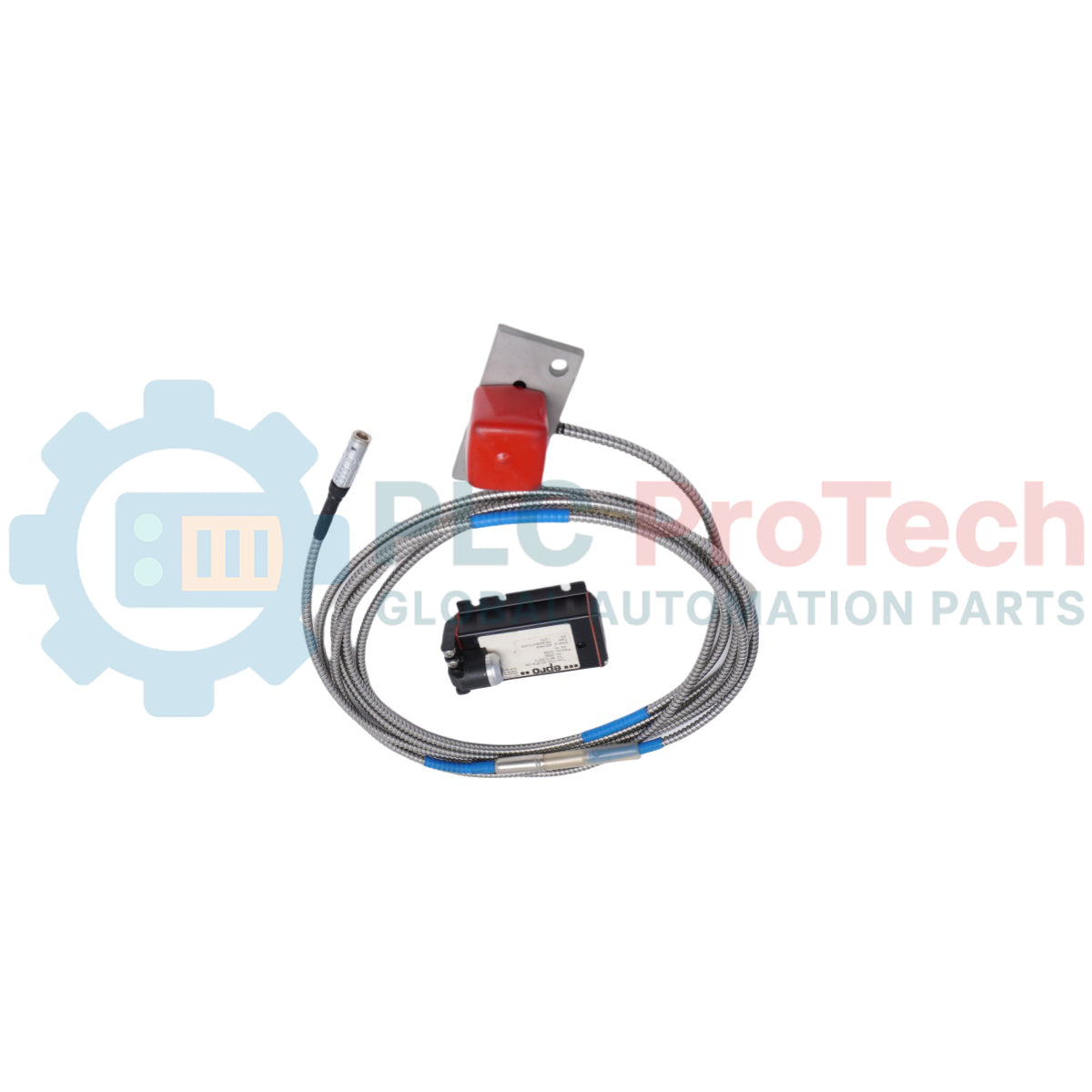

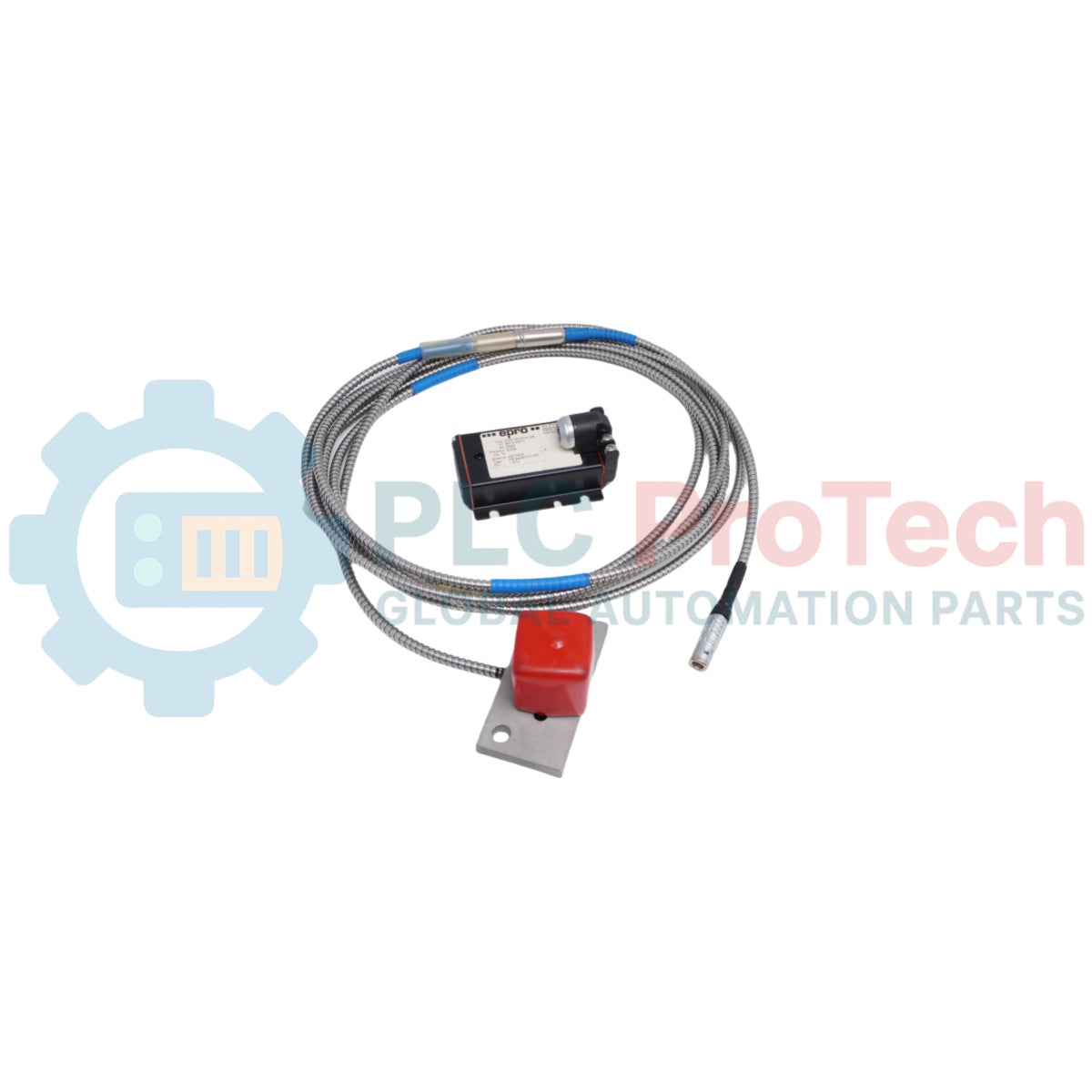

เซนเซอร์แบบไม่สัมผัส Emerson PR6426/010-000 เมื่อใช้งานร่วมกับตัวแปลงสัญญาณ CON021/916-160 จะกลายเป็นระบบวัดกระแสไหลวนสำหรับอุตสาหกรรมที่ปรับให้เหมาะกับการใช้งานกับเครื่องจักรเทอร์โบที่มีความสำคัญ รวมถึงกังหันไอน้ำ กังหันก๊าซ กังหันน้ำ คอมเพรสเซอร์ ปั๊ม และพัดลม เซนเซอร์กระแสไหลวน PR6426 ตรวจจับการเคลื่อนที่ในแนวรัศมีและแนวแกนของเพลา ตำแหน่ง ความเยื้องศูนย์ และการเคลื่อนไหวภายใต้สภาวะการทำงานที่รุนแรง ตัวแปลงสัญญาณ CON021/916-160 ที่จับคู่กันจะประมวลผลค่าระยะใกล้เหล่านี้อย่างแม่นยำให้เป็นสัญญาณไฟฟ้าที่เชื่อถือได้ ซึ่งจำเป็นสำหรับแพลตฟอร์มการป้องกันเครื่องจักรและการตรวจติดตาม TSI
| หมายเลขรุ่น | การกำหนดค่า / คำอธิบาย | ช่วงการวัด | ข้อผิดพลาดด้านความเป็นเชิงเส้น |
|---|---|---|---|
| PR6426/010-000 | เซนเซอร์กระแสไหลวนขนาด 32 มม. ไม่มีเกลียวปลอก สายเคเบิลไม่มีเกราะ แผ่นยึด โดยไม่มีปลั๊กอะแดปเตอร์ | +/-4.0 มม. (ช่วงมาตรฐาน) / 16.0 มม. ช่วงขยาย | <= 1.5% สูงสุด (เซนเซอร์) |
| CON021/916-160 | ตัวแปลงสัญญาณเซนเซอร์สำหรับ PR6426 | 16.0 มม. (ช่วงขยาย) | <= 2.0% |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | Emerson |
| ช่วงความถี่ (-3 dB) | 0 ถึง 20000 Hz |
| เวลาไต่ระดับ | <15 ไมโครวินาที |
| ช่วงอุณหภูมิการทำงาน | -30 ถึง 100 องศาเซลเซียส (-22 ถึง 212 ฟาเรนไฮต์) |
| แรงกระแทกและการสั่นสะเทือน | 5g @ 60 Hz @ 25 องศาเซลเซียส (77 ฟาเรนไฮต์) |
| ระดับการป้องกัน | IP20 |
| ช่วงแรงดันไฟจ่าย (การกำหนดค่า -24V) | -23V ถึง -32V (ช่วงเอาต์พุต: -4V ถึง -20V) |
| ช่วงแรงดันไฟจ่าย (การกำหนดค่า -2V) | -21V ถึง -32V (ช่วงเอาต์พุต: -2V ถึง -18V) |
| วัสดุตัวเรือน | LMgSi 0.5 F22 |
| น้ำหนัก | ประมาณ 120 กรัม (4.24 ออนซ์) |
| อุปกรณ์ติดตั้ง | สกรู 4 ตัว M5x20 |
| พารามิเตอร์ | ข้อมูลจำเพาะ |
|---|---|
| เส้นผ่านศูนย์กลางปลาย | 32 มม. |
| ความไว | 2 V/mm (50.8 mV/mil) <= +/-1.5% สูงสุด |
| ช่องว่างอากาศ (ตรงกลาง) | ประมาณ 5.5 มม. (0.22") ค่าปกติ |
| การคลาดเคลื่อนระยะยาว | <0.3% |
| วัสดุเป้าหมาย/พื้นผิว | เหล็กเฟอร์โรแมกเนติก (มาตรฐาน 42 Cr Mo 4) |
| ความเร็วพื้นผิวสูงสุด | 2,500 ม./วินาที (98,425 ips) |
| เส้นผ่านศูนย์กลางเพลาขั้นต่ำ | 200 มม. (7.87") |
| ช่วงอุณหภูมิการทำงาน | -35 ถึง 175 degC (-31 ถึง 347 ฟาเรนไฮต์) |
| ช่วงอุณหภูมิที่เพิ่มขึ้นชั่วคราว (<4 ชั่วโมง) | 200 degC (392 ฟาเรนไฮต์) |
| อุณหภูมิสูงสุดของสายเคเบิล | 200 degC (392 ฟาเรนไฮต์) |
| ความทนแรงดันที่หัวเซนเซอร์ | 6,500 hpa (94 psi) |
| แรงกระแทกและการสั่นสะเทือน | 5g (49.05 ม./วินาที²) ที่ 60Hz ที่ 25 degC (77 ฟาเรนไฮต์) |
| วัสดุปลอก | สเตนเลส |
| วัสดุสายเคเบิล | PTFE |
| น้ำหนัก (เซนเซอร์และสายเคเบิล 1 ม. ไม่มีเกราะ) | ประมาณ 800 กรัม (28.22 ออนซ์) |
| ขาพินคอนเน็กเตอร์ / ขั้วต่อ | ฟังก์ชัน |
|---|---|
| การเชื่อมต่อทรานสดิวเซอร์ | ปลั๊ก Lemo แบบล็อกตัวเอง |
| การเชื่อมต่อแหล่งจ่าย/เอาต์พุต | แบบขั้วต่อสกรู (สายไฟสูงสุด 1.5 มม.²) |
