ภาพรวมผลิตภัณฑ์

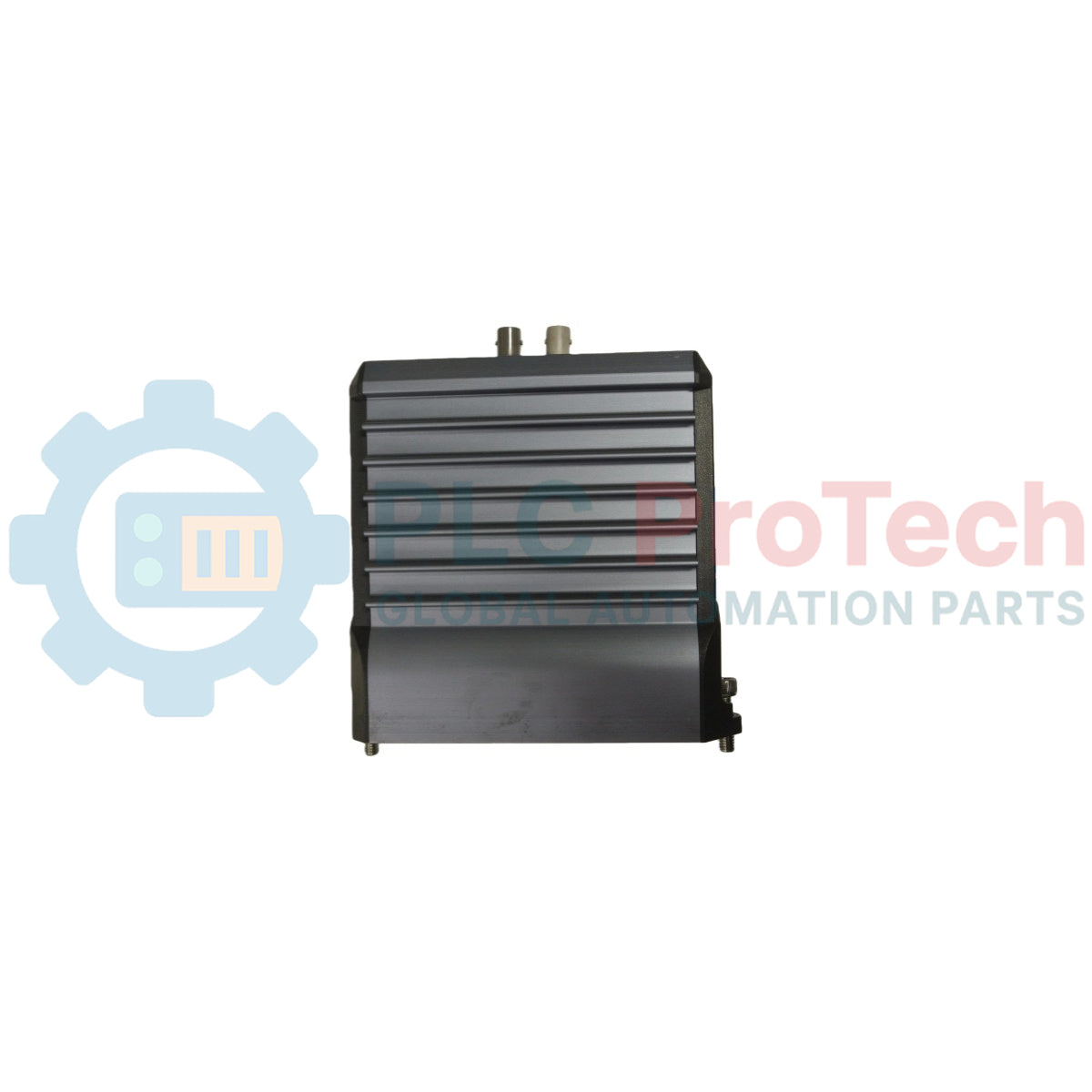

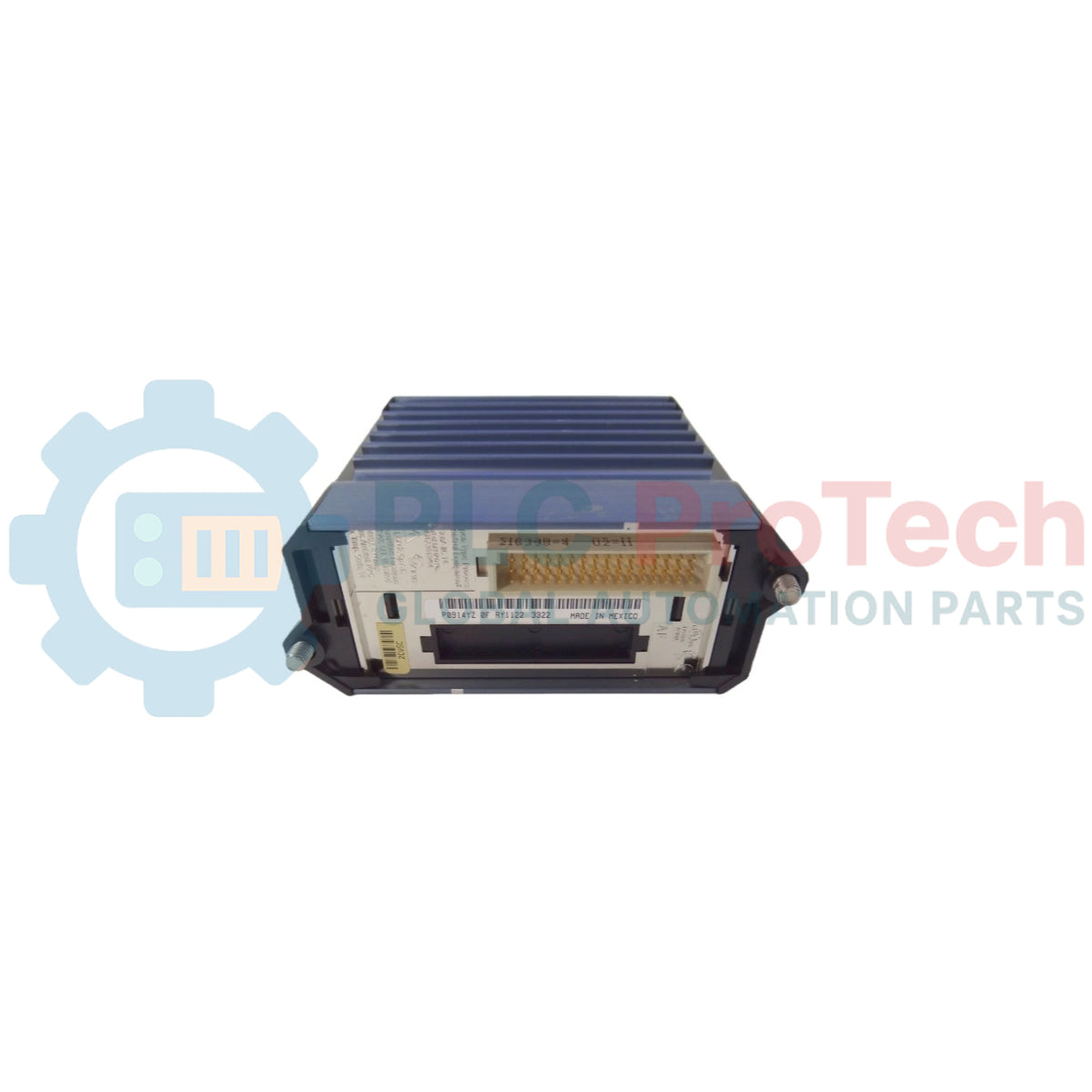

 FCM2F10 (FCM2F10) P0916TQ คือ โมดูลสื่อสาร Fieldbus ประสิทธิภาพสูงที่ออกแบบมาสำหรับระบบควบคุมแบบกระจาย (DCS) ของ Foxboro I/A Series รุ่นนี้มีอินเทอร์เฟซใยแก้วนำแสงที่สำคัญ ช่วยให้ โปรเซสเซอร์ Fieldbus (FBP) สื่อสารกับ โมดูล Fieldbus (FBM) ระยะไกลได้อย่างราบรื่น ออกแบบมาสำหรับสภาพแวดล้อมอุตสาหกรรมที่มีความสำคัญสูง เช่น การกลั่นปิโตรเคมี, การผลิตไฟฟ้าสาธารณูปโภค และ การทำเหมืองขนาดใหญ่ โดย FCM2F10 ช่วยให้ข้อมูลมีความถูกต้องและส่งผ่านได้ด้วยความเร็วสูงในระยะทางไกล การใช้สื่อใยแก้วนำแสงช่วยแยกวงจรไฟฟ้าอย่างสมบูรณ์และป้องกันสัญญาณรบกวนทางแม่เหล็กไฟฟ้า (EMI) ได้ ส่งผลให้ ลดเวลาหยุดทำงานที่ไม่ได้วางแผน ซึ่งเกิดจากสัญญาณเสื่อมคุณภาพหรือฟ้าผ่าในแนวเดินสายกลางแจ้งได้อย่างมาก

การกำหนดค่าทางเทคนิค (เชิงลึก)

 FCM2F10 P0916TQ ทำหน้าที่เป็นตัวแปลงสัญญาณและตัวทวนสัญญาณภายในสถาปัตยกรรม Fieldbus แบบ HDLC โดยแปลงสัญญาณแบ็กเพลนภายในที่ใช้สายทองแดงให้เป็นลิงก์ ใยแก้วนำแสงความเร็ว 2 Mbps

• อินเทอร์เฟซใยแก้วนำแสง: ติดตั้งขั้วต่อชนิด ST ที่รองรับใยแก้วนำแสงแบบมัลติโหมด ช่วยขยายระบบ Fieldbus ได้ไกลถึง 2 กม. โดยไม่ต้องสร้างสัญญาณใหม่

• สถาปัตยกรรมสำรอง: รองรับการตรวจจับอัตราบอดแบบคู่และสามารถใช้งานเป็นคู่สำรองได้ ในการกำหนดค่าแบบสำรอง หากลิงก์ใยแก้วเส้นหนึ่งขัดข้อง โมดูลอีกตัวจะยังคงรักษาการเชื่อมต่อกับคลัสเตอร์ FBM โดยไม่กระทบต่อกระบวนการ

• ความเข้ากันได้กับแบ็กเพลน P0916TQ: โมดูลนี้ออกแบบมาให้ติดตั้งแบบถอดเปลี่ยนขณะระบบทำงานได้กับ แบ็กเพลนแบบโมดูลาร์มาตรฐาน โดยใช้ บัสภายในแบ็กเพลน ความเร็วสูงสำหรับจ่ายไฟและซิงโครไนซ์ข้อมูล

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

• FCM2F10 P0916TQ สามารถใช้แทนโมดูลทองแดง FCM2F2 รุ่นเก่าได้หรือไม่?

  ไม่ได้ FCM2F10 ออกแบบมาโดยเฉพาะสำหรับสื่อใยแก้วนำแสง การเปลี่ยนโมดูลทองแดงจำเป็นต้องเปลี่ยนโครงสร้างพื้นฐานของสายเป็นใยแก้ว และตรวจสอบให้แน่ใจว่าแบ็กเพลนที่เกี่ยวข้องรองรับตัวรับส่งสัญญาณใยแก้วนำแสง

• ไฟ LED "FAIL" สีแดงติดค้างที่แผงด้านหน้าหมายถึงอะไร?

  ไฟ LED สีแดงติดค้างโดยทั่วไปหมายถึงฮาร์ดแวร์ขัดข้องร้ายแรง หรือสัญญาณนาฬิกาภายใน 2 Mbps สูญหาย หากการปิดแล้วเปิดจ่ายไฟให้แบ็กเพลนใหม่ไม่ทำให้ข้อผิดพลาดหายไป จะต้องเปลี่ยนโมดูล

• โมดูลนี้จำเป็นต้องกำหนดค่าซอฟต์แวร์ใน I/A Series Integrated Control Software หรือไม่?

   FCM2F10 ทำงานโดยแทบไม่ถูกเปิดเผยต่อซอฟต์แวร์ อย่างไรก็ตาม ต้องระบุโมดูลให้ถูกต้องในการกำหนดค่า Letterbug ของ Fieldbus Processor ที่เกี่ยวข้อง เพื่อให้รายงานการวินิจฉัยทำงานได้อย่างถูกต้อง

คู่มือวิศวกรรมและการติดตั้ง

• รัศมีการดัดของใยแก้ว: เมื่อติดตั้งสายจัมเปอร์ใยแก้วเข้ากับพอร์ต P0916TQ ต้องรักษารัศมีการดัดขั้นต่ำ 30 มม. การดัดโค้งอย่างรุนแรงทำให้เกิดการสูญเสียเดซิเบล (dB) มากเกินไป ส่งผลให้เกิดข้อผิดพลาด "ไม่พบโมดูล" เป็นระยะในระบบ DCS

• การป้องกันฝุ่น: ควรปิดฝาครอบกันฝุ่นพลาสติกไว้ที่ขั้วต่อ ST จนกว่าจะถึงเวลาต่อสายใยแก้วนำแสง ฝุ่นละอองแม้มีขนาดเล็กมากบนเลนส์ก็สามารถลดทอนสัญญาณแสง 850 nm ได้

• ขั้นตอนการถอดเปลี่ยนขณะระบบทำงาน: แม้โมดูลนี้จะสามารถถอดเปลี่ยนขณะระบบทำงานได้ แต่แนวทางปฏิบัติที่ดีคือ "ปิดใช้งาน" โมดูลผ่านหน้าจอ การจัดการระบบ ก่อนถอดออกจริง เพื่อป้องกันข้อผิดพลาดชั่วขณะบนบัส

ข้อได้เปรียบทางวิศวกรรม

 FCM2F10 สร้างขึ้นสำหรับสภาพแวดล้อม ระดับ G3 (รุนแรง) ตามมาตรฐาน ISA-S71.04 พร้อมการเคลือบสารป้องกันเพื่อทนต่อการกัดกร่อนจากสารเคมี ชั้นกายภาพของใยแก้วนำแสงทำหน้าที่เป็น "ช่องว่างอากาศ" โดยธรรมชาติ ช่วยปกป้องโปรเซสเซอร์ FCP270/FCP280 ส่วนกลางจากไฟกระชากทางไฟฟ้าจากฝั่งหน้างาน จึงเป็นมาตรฐานสูงสุดสำหรับสถาปัตยกรรมแบบกระจายที่ติดตั้งแร็ก I/O อยู่ในอาคารแยกต่างหากหรือใกล้ศูนย์ควบคุมมอเตอร์แรงดันสูง (MCC)
