Honeywell

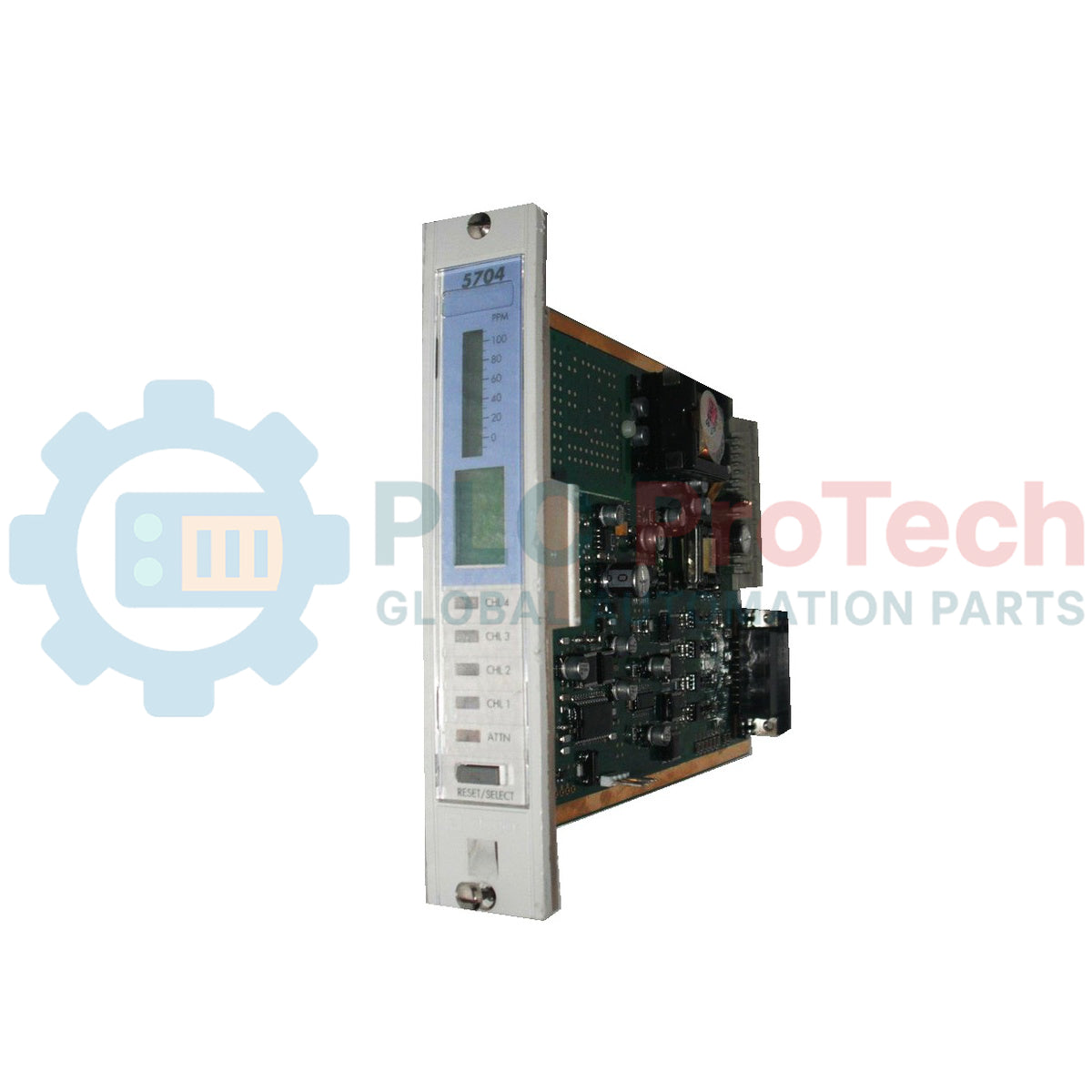

Honeywell 05704-A-0133 ชุดอินเทอร์เฟซรีเลย์แจ้งเหตุเพลิงไหม้

SKU 05704-A-0133

มีในสต็อก
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Honeywell
  • Product No.: 05704-A-0133
  • Origin สหรัฐอเมริกา
  • Product Type: โมดูลอินเทอร์เฟซรีเลย์
  • Payment: T/T, Western Union
  • Weight: 0.51 kg
  • Dimensions: 12.2 ซม. x 5.2 ซม. x 13.2 ซม.
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

ปริมาณ

Product Description

คำอธิบาย

Honeywell 05704-A-0133 ออกแบบมาเพื่อผสานรวมเข้ากับสถาปัตยกรรมการตรวจสอบความปลอดภัยได้อย่างราบรื่น โดยทำหน้าที่เป็น ชุดอินเทอร์เฟซรีเลย์แจ้งเหตุเพลิงไหม้ ที่กำหนดค่าได้อย่างยืดหยุ่น โมดูลนี้ประกอบด้วยการ์ดรีเลย์ขยายที่ติดตั้งโดยตรงบนการ์ดอินเทอร์เฟซรีเลย์ Hex ซึ่งมอบความสามารถในการส่งสัญญาณอย่างครบถ้วนสำหรับระบบตรวจสอบในอุตสาหกรรม ทำหน้าที่เป็นอินเทอร์เฟซที่แข็งแรงทนทานระหว่างตัวควบคุมลอจิกกับอุปกรณ์แจ้งเตือนภาคสนาม และช่วยให้สวิตชิ่งหน้าสัมผัสมีความยืดหยุ่นในสภาพแวดล้อมทางไฟฟ้าที่หลากหลาย

Honeywell 05704-A-0133 มีรูปแบบหน้าสัมผัสรีเลย์หลายประเภทเพื่อรองรับความต้องการของโหลดที่หลากหลาย ผู้ใช้สามารถกำหนดการทำงานของรีเลย์แต่ละตัวให้เหมาะกับข้อกำหนดเฉพาะของระบบ โดยเลือกสถานะแบบล็อกค้างหรือไม่ล็อกค้าง รวมถึงสถานะปกติมีพลังงานหรือปกติไม่มีพลังงาน ขั้วต่อสายภาคสนามคุณภาพสูงช่วยให้การต่อสายภาคสนามสำหรับงานหนักมีความมั่นคง และรับประกันความพร้อมใช้งานในระยะยาวสำหรับการกำหนดค่าด้านความปลอดภัยที่สำคัญ

คุณสมบัติ

  • การกำหนดค่าแบบการ์ดคู่ ประกอบด้วยการ์ดรีเลย์ขยายที่ติดตั้งเข้ากับการ์ดอินเทอร์เฟซรีเลย์ Hex
  • ชุดหน้าสัมผัสครบถ้วน ประกอบด้วยรีเลย์ 10 x SPCO (Single Pole Change Over), 4 x SPST (Single Pole Single Throw) และ 2 x DPCO (Double Pole Change Over)
  • การกำหนดค่ารีเลย์ที่ผู้ใช้เลือกได้ รองรับตรรกะแบบล็อกค้าง/ไม่ล็อกค้าง และแบบมีพลังงาน/ไม่มีพลังงาน
  • หน้าสัมผัสประสิทธิภาพสูง รองรับกระแสสูงสุด 5A ที่ 110V/250V AC และ 5A ที่ 32V DC สำหรับโหลดที่ไม่เหนี่ยวนำ
  • ชุดขั้วต่อสายภาคสนามในตัว รองรับตัวนำขนาดสูงสุด 2.5 มม.² (14 AWG)

การใช้งาน

  • เครือข่ายตรวจจับไฟไหม้และก๊าซในอุตสาหกรรม
  • ระบบส่งสัญญาณและแจ้งเตือนการหยุดทำงานฉุกเฉิน (ESD)
  • อินเตอร์ล็อกความปลอดภัยของกระบวนการและระบบควบคุมเพื่อลดอันตราย
  • การกำหนดเส้นทางไปยังแผงประกาศแจ้งเตือนในห้องควบคุม

ข้อมูลจำเพาะทางเทคนิค

ผู้ผลิต Honeywell
หมายเลขชิ้นส่วน 05704-A-0133
ประเภทโมดูล ชุดอินเทอร์เฟซรีเลย์แจ้งเหตุเพลิงไหม้
สถาปัตยกรรมส่วนประกอบย่อย การ์ดรีเลย์ขยาย + การ์ดอินเทอร์เฟซรีเลย์ Hex
รูปแบบหน้าสัมผัสรีเลย์ 10 x SPCO, 4 x SPST, 2 x DPCO
การทำงานของรีเลย์ที่เลือกได้ แบบล็อกค้าง/ไม่ล็อกค้าง, แบบมีพลังงาน/ไม่มีพลังงาน
พิกัดหน้าสัมผัสรีเลย์ (AC) 5A ที่ 110V/250V AC (ไม่เหนี่ยวนำ)
พิกัดหน้าสัมผัสรีเลย์ (DC) 5A ที่ 32V DC (ไม่เหนี่ยวนำ)
ขนาดสายไฟขั้วต่อภาคสนาม 2.5 มม.² (14 AWG)
การใช้พลังงาน (สูงสุด) 7W
การใช้พลังงาน (ทั่วไป) 4W
ขนาด (L x W x H) 12.2 ซม. x 5.2 ซม. x 13.2 ซม.
น้ำหนัก 0.51 กก.

แนวทางการติดตั้ง

  • ตัดแยกแหล่งจ่ายไฟทั้งหมดก่อนติดตั้งหรือบำรุงรักษาชุดประกอบ
  • ตรวจสอบให้แน่ใจว่าชุดการ์ดจัดแนวถูกต้องและเสียบเข้ากับช่องแร็กหรืออินเทอร์เฟซแบ็กเพลนที่กำหนดไว้อย่างแน่นหนา
  • ใช้ปลอกย้ำสายที่เหมาะสมกับจุดต่อสายภาคสนามทั้งหมด เพื่อให้การเชื่อมต่อแข็งแรงและป้องกันการแยกตัวของเส้นลวด
  • แยกสายสัญญาณแรงดันต่ำออกจากสายสวิตชิ่งรีเลย์แรงดันสูง เพื่อหลีกเลี่ยงสัญญาณรบกวนจากการเหนี่ยวนำ
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
ชุดประกอบ Honeywell 05704-A-0133 ประกอบด้วยโมดูลย่อยใดบ้าง
Honeywell 05704-A-0133 ประกอบด้วยการ์ดรีเลย์ขยายที่ติดตั้งโดยตรงเข้ากับการ์ดอินเทอร์เฟซรีเลย์ Hex
รีเลย์ในโมดูลนี้มีตัวเลือกการกำหนดค่าใดบ้าง
สามารถเลือกโหมดการทำงานของรีเลย์ได้ โดยกำหนดให้ทำงานแบบมีการค้างสถานะหรือไม่มีการค้างสถานะ และเป็นแบบจ่ายพลังงานตามปกติหรือไม่จ่ายพลังงานตามปกติ
การจัดเรียงหน้าสัมผัสของ 05704-A-0133 เป็นอย่างไร
ชุดประกอบนี้มีรีเลย์ทั้งหมด 16 ตัว ได้แก่ SPCO (Single Pole Change Over) 10 ตัว, SPST (Single Pole Single Throw) 4 ตัว และ DPCO (Double Pole Change Over) 2 ตัว
ขั้วต่อรองรับสายไฟภาคสนามขนาดใดได้บ้าง
ขั้วต่อสายภาคสนามของชุดประกอบนี้รองรับพื้นที่หน้าตัดสายไฟสูงสุด 2.5 มม.² (14 AWG)
