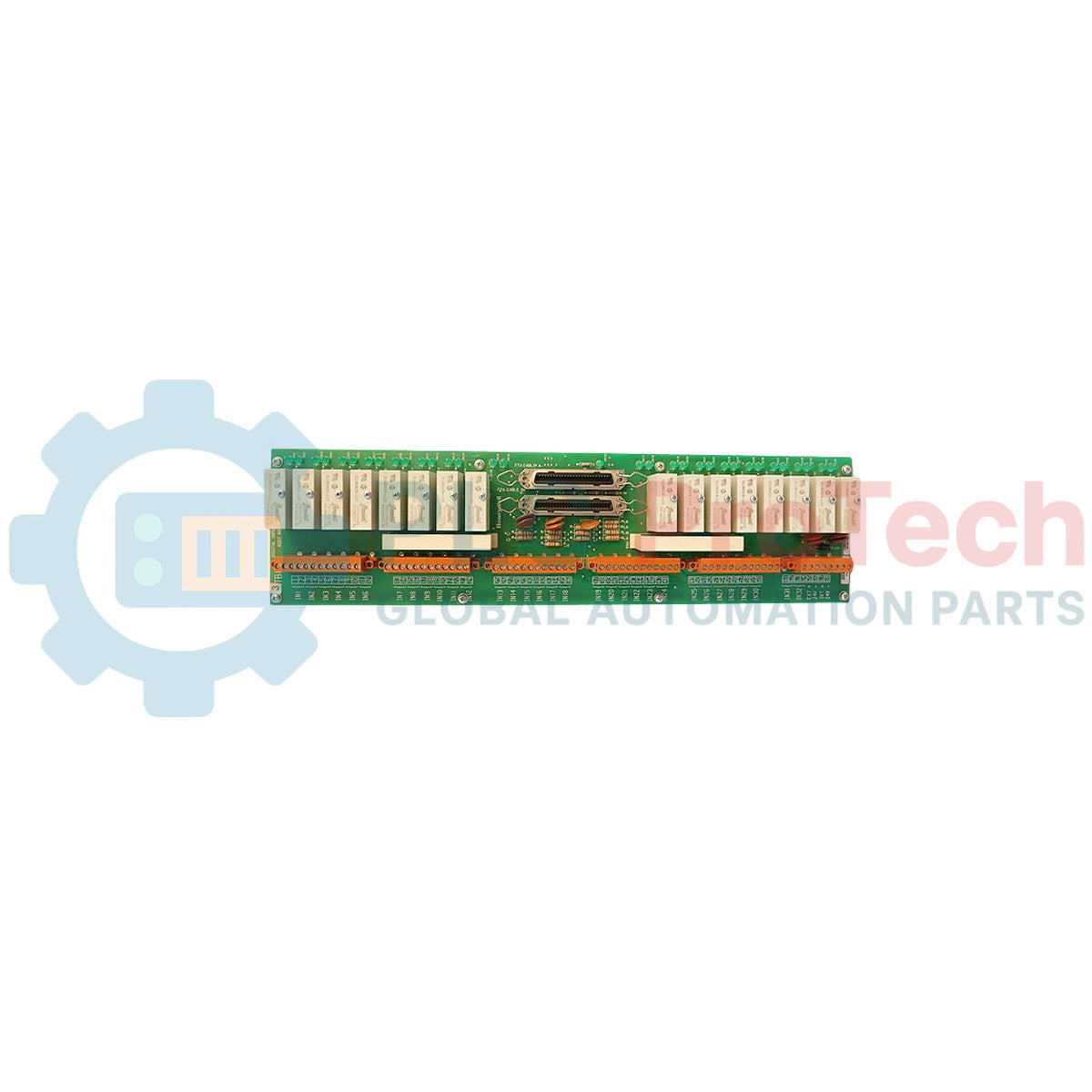

โมดูลอินพุตดิจิทัล TDC 3000 Honeywell 51304441-175

คำอธิบาย

ออกแบบมาเพื่อผสานรวมเข้ากับสภาพแวดล้อมการควบคุมกระบวนการได้อย่างราบรื่น 51304441-175 ทำหน้าที่เป็นโมดูลอินพุตดิจิทัลที่แข็งแกร่งสำหรับเชื่อมต่ออุปกรณ์ภาคสนามแบบไม่ต่อเนื่องเข้ากับแบ็กเพลนของระบบควบคุม โมดูลนี้ประมวลผลสัญญาณไบนารีจากหน้าสัมผัสภาคสนาม ลิมิตสวิตช์ และปุ่มกด โดยแปลงสถานะแรงดันไฟฟ้าดิบจากภาคสนามให้เป็นระดับลอจิกที่เข้ากันได้กับระบบ วิศวกรติดตั้งการ์ดนี้ในระบบควบคุมแบบกระจาย (DCS) รุ่นเก่าของ Honeywell เพื่อจัดการอินพุตแบบไม่ต่อเนื่องได้อย่างน่าเชื่อถือทั้งในโครงแบบควบคุมแบบต่อเนื่องและแบบแบตช์

ตัวเครื่องมีการแยกสัญญาณที่แข็งแกร่งเพื่อป้องกันไม่ให้แรงดันไฟฟ้าชั่วขณะแรงสูงเคลื่อนจากสายไฟภาคสนามไปยังส่วนประกอบที่ไวต่อสัญญาณฝั่งคอนโทรลเลอร์ รูปแบบโมดูลาร์ช่วยให้ติดตั้งในช่องภายในแฟ้มการ์ดโปรเซสเซอร์อินพุต/เอาต์พุต (IOP) มาตรฐานได้ง่าย ช่วยให้บำรุงรักษาระบบและเพิ่มขนาดระบบได้อย่างรวดเร็ว

คุณสมบัติ

• รองรับการประมวลผลสัญญาณแบบไม่ต่อเนื่องหลายช่องสัญญาณสำหรับสภาพแวดล้อมภาคสนามที่มีความหนาแน่นสูง
• มีการแยกวงจรด้วยออปโตคัปเปลอร์เพื่อปกป้องโปรเซสเซอร์ของระบบควบคุมจากไฟกระชากและสัญญาณรบกวนทางไฟฟ้า
• เข้ากันได้กับแฟ้มการ์ดและแบ็กเพลน IOP มาตรฐานของ Honeywell
• ติดตั้งไฟแสดงสถานะวินิจฉัยที่แผงด้านหน้าเพื่อตรวจสอบสถานะช่องสัญญาณแบบเรียลไทม์
• ออกแบบให้ทนทานต่อความร้อนและสภาพแวดล้อมระดับอุตสาหกรรม

การใช้งาน

• เครือข่ายควบคุมการผลิตไฟฟ้าและระบบสาธารณูปโภค
• โรงงานปิโตรเคมีและกลั่นน้ำมัน
• ระบบอัตโนมัติสำหรับการผลิตเยื่อกระดาษและกระดาษ
• โรงบำบัดน้ำเสียขนาดใหญ่

ข้อมูลจำเพาะทางเทคนิค

แนวทางการติดตั้ง

ก่อนติดตั้งหรือเปลี่ยน 51304441-175 โมดูล ตรวจสอบให้แน่ใจว่าแชสซีของแฟ้มการ์ดถูกตัดไฟอย่างเหมาะสม หรือปฏิบัติตามขั้นตอนการสลับเปลี่ยนขณะมีไฟตามมาตรฐานของไซต์ หากการกำหนดค่าคอนโทรลเลอร์ที่ใช้งานอยู่รองรับ จัดแนวขั้วต่อขอบการ์ดให้ตรงกับรางนำของแบ็กเพลนอย่างระมัดระวังก่อนออกแรงกดให้แน่นเพื่อใส่โมดูลเข้าที่ ตรวจสอบให้แน่ใจว่าบล็อกขั้วต่อสายไฟภาคสนามทั้งหมดได้รับการขันยึดอย่างแน่นหนา และมีการต่อลงดินชีลด์สายเคเบิลอย่างเหมาะสมตามแนวปฏิบัติมาตรฐานด้านระบบอัตโนมัติอุตสาหกรรม เพื่อลดการรบกวนทางแม่เหล็กไฟฟ้า
