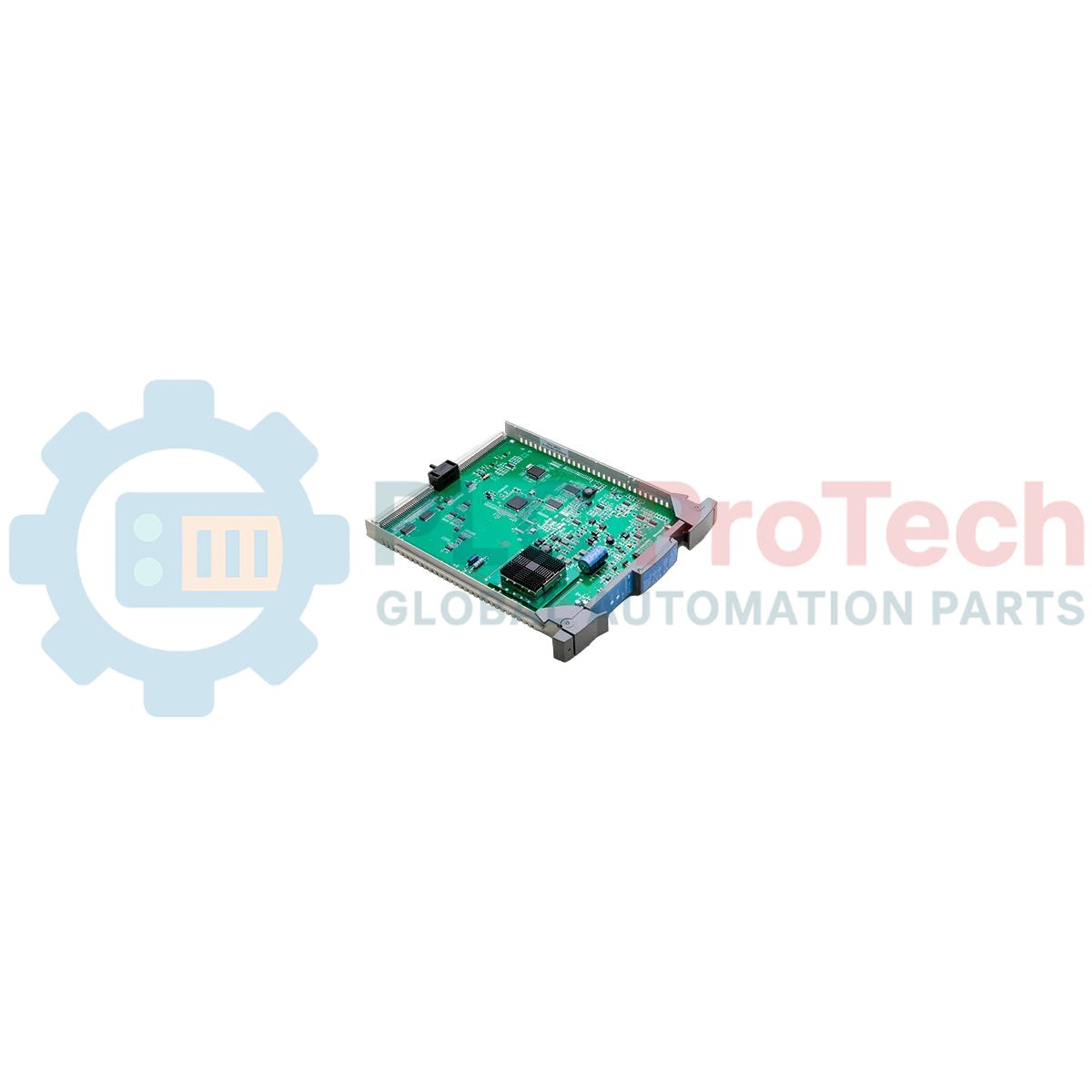

โมดูลสื่อสารลิงก์ I/O HPM Honeywell 51307190-150

SKU 51307190-150

มีในสต็อก

12-month warranty
Free returns within 30 days

Manufacturer: Honeywell
Product No.: 51307190-150
Country of origin:สหรัฐอเมริกา
Product Type: โมดูลสื่อสารลิงก์ I/O
Payment: T/T, Western Union
Weight: 2000g
Dimensions: 280 มม. x 150 มม. x 50 มม.
Shipping port: Xiamen
Warranty: 12 months

คำอธิบาย

สำหรับจัดการการสื่อสารภาคสนามที่สำคัญภายในระบบ Honeywell TDC 3000 รุ่น Honeywell 51307190-150 ทำหน้าที่เป็นอินเทอร์เฟซลิงก์ I/O เฉพาะสำหรับตัวจัดการกระบวนการประสิทธิภาพสูง (HPM) โมดูลนี้ประสานการถ่ายโอนข้อมูลแบบกำหนดเวลาแน่นอนระหว่างคอนโทรลเลอร์ตัวจัดการกระบวนการประสิทธิภาพสูงกับชุดการ์ด I/O ภาคสนามทางกายภาพ เพื่อให้การประมวลผลสอดคล้องกันและลดความล่าช้าในการแพร่สัญญาณให้เหลือน้อยที่สุด ด้วยการใช้อาร์บิเทรชันฮาร์ดแวร์ในตัว โมดูลจึงรักษาความซ้ำซ้อนแบบสองเส้นทางเพื่อป้องกันความล้มเหลวของเส้นทางการสื่อสารในสภาพแวดล้อมกระบวนการต่อเนื่อง โมดูลติดตั้งโดยตรงในชุดการ์ด HPM เพื่อสร้างเส้นทางข้อมูลความเร็วสูงที่เป็นระเบียบผ่านบัสระบบโดยไม่ต้องใช้ตัวแปลงโปรโตคอลภายนอกเพิ่มเติม

คุณสมบัติ

สถาปัตยกรรมสำรองแบบคู่: ผสานรวมช่องลิงก์คู่เพื่อดำเนินการสลับไปใช้ช่องสำรองโดยอัตโนมัติโดยไม่ต้องให้คอนโทรลเลอร์โฮสต์แทรกแซง
การประมวลผลแบบกำหนดเวลาแน่นอน: ซิงโครไนซ์การสื่อสารเพื่อป้องกันความหน่วงที่เพิ่มขึ้นอย่างฉับพลันระหว่างการสแกน I/O ความหนาแน่นสูง
อินเทอร์เฟซแบ็กเพลนโดยตรง: เชื่อมต่อโดยตรงกับแชสซีคอนโทรลเลอร์ ช่วยลดการสูญเสียสัญญาณและตัดการใช้สายเคเบิลภายนอก
การวินิจฉัยแบบไดนามิก: ตรวจสอบสถานะของลิงก์ ความสมบูรณ์ของฟิสิคัลเลเยอร์ และการทำงานของทรานซีฟเวอร์ภายในอย่างต่อเนื่อง

การใช้งาน

โรงงานแปรรูปสารเคมีแบบต่อเนื่องที่ต้องการการควบคุมลูปอย่างต่อเนื่องโดยไม่หยุดชะงัก
ระบบควบคุมแบบกระจาย (DCS) สำหรับโรงกลั่นน้ำมันและก๊าซที่ต้องการความพร้อมใช้งานสูง
สถาปัตยกรรมควบคุมกังหันและระบบเสริมของโรงไฟฟ้า
เครื่องจักรแปรรูปเยื่อกระดาษและกระดาษที่ต้องการการตรวจสอบบัสระบบแบบประสานงาน

ตารางข้อมูลจำเพาะทางเทคนิค

พารามิเตอร์	ค่าข้อมูลจำเพาะ
ผู้ผลิต	Honeywell
หมายเลขรุ่น	51307190-150
ความเข้ากันได้ของระบบ	ตัวจัดการกระบวนการประสิทธิภาพสูง (HPM) / TDC 3000
ประเภทโมดูล	โมดูลอินเทอร์เฟซการสื่อสารลิงก์ I/O
อินเทอร์เฟซการสื่อสาร	ช่องสัญญาณลิงก์ I/O สำรองแบบคู่
รูปแบบการติดตั้ง	ช่องติดตั้งแชสซีชุดการ์ด HPM
อุณหภูมิขณะทำงาน	0 ถึง 60 องศาเซลเซียส
ความชื้นสัมพัทธ์	5% ถึง 95% (ไม่ควบแน่น)
น้ำหนักจัดส่ง (คำนวณ)	2.0 กก. (4.4 ปอนด์)
ขนาดบรรจุภัณฑ์ (คำนวณ)	280 มม. x 150 มม. x 50 มม.
ประเทศผู้ผลิต	สหรัฐอเมริกา

การเชื่อมต่อและอินเทอร์เฟซ

ขั้วต่อ / พิน	การกำหนดฟังก์ชัน / วงจร
ลิงก์พอร์ต A	การเชื่อมต่อโคแอกเชียลลิงก์ I/O หลัก
ลิงก์พอร์ต B	การเชื่อมต่อโคแอกเชียลของลิงก์ I/O สำรอง
ขั้วต่อการ์ดด้านหลัง	อินเทอร์เฟซแบ็กเพลนแชสซีเฉพาะของผู้ผลิต (บัสจ่ายไฟและลอจิก)
ขั้วต่อชีลด์	จุดอ้างอิงกราวด์ของโครงแชสซี

ข้อมูลเชิงลึกทางวิศวกรรมจากการใช้งานจริง

รุ่นทางเลือกและความเข้ากันได้

โมดูลนี้เป็นอุปกรณ์ทดแทนแบบติดตั้งแทนที่ได้ทันทีสำหรับรุ่นเก่าภายในแค็ตตาล็อก HPM มาตรฐาน ผู้ใช้ที่อัปเกรดจากยูนิต APM (Advanced Process Manager) รุ่นเก่าต้องตรวจสอบว่าเฟิร์มแวร์แบ็กเพลนของไฟล์การ์ด HPM รองรับอัตราบอดที่สูงขึ้นของโมดูลรุ่นใหม่นี้ ตรวจสอบให้แน่ใจว่าคู่โมดูลสำรองแบบดูอัลมีสถานะรุ่นตรงกัน เพื่อป้องกันข้อผิดพลาดในการซิงโครไนซ์ระหว่างการสลับการทำงานเมื่อขัดข้อง

ข้อผิดพลาดในการใช้งานและหมายเหตุทางวิศวกรรม

ปัญหาที่พบบ่อยในสถานที่ติดตั้งคือสัญญาณลิงก์เสื่อมลงเนื่องจากการเข้าหัวสายไม่ถูกต้อง เส้นทางโคแอกเชียลสำหรับ Link A และ Link B ต้องต่อปลายที่ขีดจำกัดทางกายภาพด้วยตัวต้านทานความแม่นยำสูง 75 โอห์ม การปล่อยให้สายไม่มีการต่อปลายหรือใช้คัปเปลอร์ที่เสื่อมสภาพจะทำให้เกิดการสะท้อนของสัญญาณ RF สูง ส่งผลให้เกิดข้อผิดพลาด checksum ปลอมและกระตุ้นให้การ์ดสลับการทำงานเมื่อขัดข้องอย่างรวดเร็วโดยไม่ได้ตั้งใจ

เคล็ดลับการทดสอบเดินระบบและการเดินสาย

เมื่อติดตั้งโมดูลสำรอง ให้ตรวจสอบเสมอว่าไฟ LED OK ของทั้งสองยูนิตนิ่งคงที่แล้ว ก่อนทดสอบการควบคุมสลับการทำงานด้วยตนเองผ่านคอนโซลเวิร์กสเตชันวิศวกรรม เดินสายโคแอกเชียลหลักและสายสำรองผ่านท่อร้อยสายหรือถาดวางสายแยกทางกายภาพ เพื่อลดโอกาสที่ลิงก์สื่อสารทั้งสองจะได้รับความเสียหายทางกายภาพพร้อมกัน

แนวทางการติดตั้ง

คำเตือนสำคัญ: ตรวจสอบให้แน่ใจว่าไฟฟ้าของไฟล์การ์ดภาคสนามและจุดเชื่อมต่อกราวด์แชสซีถูกตัดออกอย่างสมบูรณ์ก่อนดำเนินการเปลี่ยนโมดูล การไม่ตัดไฟควบคุมหรือไม่ปฏิบัติตามขั้นตอนการต่อลงกราวด์เพื่อป้องกัน ESD อย่างเคร่งครัด อาจทำให้ทรานซีฟเวอร์สื่อสารแบ็กเพลนที่ไวต่อความเสียหายเสียหายถาวร

1

ต่อสายรัดข้อมือป้องกันไฟฟ้าสถิตที่ผ่านการรับรองเข้ากับพื้นผิวที่ไม่มีสีและมีการต่อลงกราวด์บนโครงตู้ HPM

2

จัดแนวการ์ดให้ตรงกับรางนำของสล็อตเป้าหมายบนแบ็กเพลนแชสซี HPM โดยตรวจสอบให้ด้านที่มีส่วนประกอบหันตรงตามเครื่องหมายจัดแนว

3

กดโมดูลลงในสล็อตให้แน่นจนขั้วต่อแบ็กเพลนเข้าที่สนิท ห้ามใช้แรงมากเกินไป

4

ขันตัวยึดที่ด้านบนและด้านล่างของแผงด้านหน้าให้แน่น จากนั้นต่อสายโคแอกเชียลสำรองเข้ากับขั้วต่อ Link A และ Link B

FAQ

หน้าที่หลักของโมดูล HPM I/O Link คืออะไร?

โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซการสื่อสารแบบกำหนดเวลาแน่นอนระหว่างคอนโทรลเลอร์ HPM กับไฟล์การ์ดภาคสนาม โดยรองรับการถ่ายโอนข้อมูลอนุกรมแบบสองเส้นทาง

สามารถถอดเปลี่ยนยูนิตนี้ขณะระบบมีกระแสไฟอยู่ได้หรือไม่?

ได้ รองรับการถอดเปลี่ยนขณะระบบทำงานภายในการกำหนดค่า HPM แบบสำรองซ้ำ โดยต้องให้การ์ดคู่ที่ทำงานอยู่รับช่วงหน้าที่การสื่อสารแล้ว และเปิดใช้งานการซิงโครไนซ์อยู่

ต้องใช้มาตรฐานสายเคเบิลและอิมพีแดนซ์ของตัวต้านทานปลายสายเท่าใดในการติดตั้ง?

โมดูลนี้ต้องใช้สายโคแอกเชียลคุณภาพสูง และต้องติดตั้งตัวต้านทานปลายสายขนาด 75 โอห์มอย่างถูกต้องที่ขอบเขตทางกายภาพแต่ละด้านของลิงก์

ฉันจะระบุปัญหาสายสื่อสารเสื่อมสภาพได้อย่างไร?

การสลับการทำงานระหว่างการ์ดสำรองซ้ำบ่อยครั้งและไม่คาดคิด ร่วมกับข้อผิดพลาดด้านการวินิจฉัยลิงก์บนคอนโซล โดยทั่วไปบ่งชี้ว่าการเข้าหัวสายไม่ดีหรือสัญญาณลดทอน
