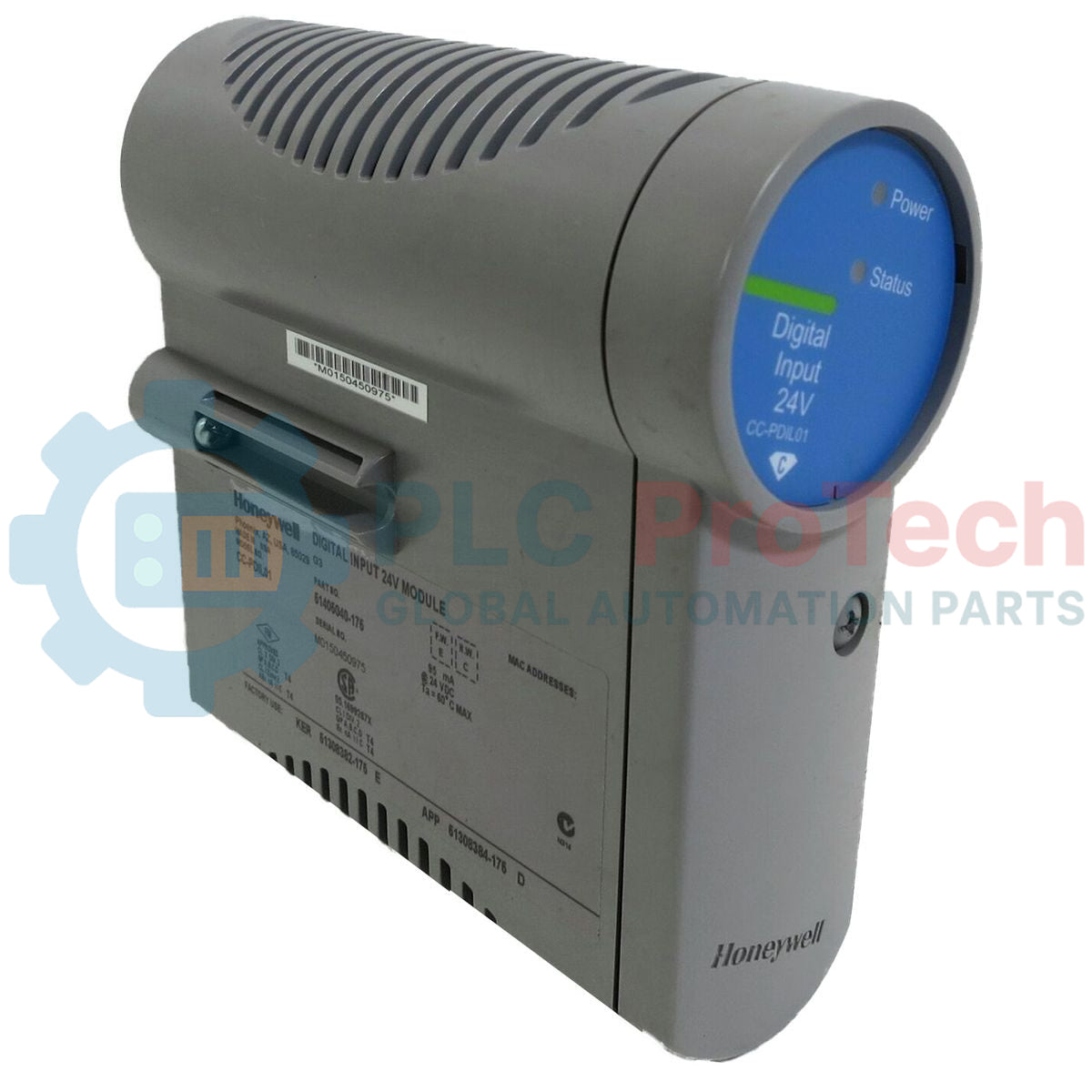

โมดูลอินพุตดิจิทัล 24V Honeywell 51308386-175

คำอธิบาย

Honeywell 51308386-175 ทำหน้าที่ประมวลผลสัญญาณดิสครีตจากภาคสนามภายในสถาปัตยกรรมระบบควบคุมอุตสาหกรรม โดยเป็นอินเทอร์เฟซอินพุตดิจิทัล 24VDC ความหนาแน่นสูงที่ออกแบบมาสำหรับสภาพแวดล้อมการตรวจสอบและระบบอัตโนมัติที่มีความสำคัญ โมดูลนี้ผสานรวมเข้ากับระบบควบคุมแบบกระจายของ Honeywell โดยตรง และแปลงการเปลี่ยนแปลงของหน้าสัมผัสทางกายภาพเป็นลอจิกดิจิทัลของระบบ พร้อมคงการแยกทางไฟฟ้าที่มีประสิทธิภาพระหว่างเครือข่ายควบคุมกับภาคสนาม

คุณสมบัติ

• รับอินพุตดิสครีต 24 VDC ตามพิกัดจากหน้าสัมผัสแห้ง ปุ่มกด และสวิตช์ลิมิต
• การแยกสัญญาณด้วยออปติคัลที่ติดตั้งภายในช่วยป้องกันวงจรประมวลผลภายในจากทรานเชียนต์แรงดันสูงในภาคสนาม
• ขนาดกะทัดรัดช่วยเพิ่มความหนาแน่นในการจัดวางภายในชุดแชสซีมาตรฐานของ Honeywell
• ระบบวินิจฉัยที่มีประสิทธิภาพและไฟแสดงสถานะการวินิจฉัยช่วยให้แก้ไขปัญหาภาคสนามแบบจุดต่อจุดได้อย่างรวดเร็ว

การใช้งาน

• โรงงานแปรรูปปิโตรเคมีและไฮโดรคาร์บอน
• การตรวจสอบความปลอดภัยและระบบย่อยเสริมของโรงงานผลิตไฟฟ้า
• การควบคุมลำดับการบำบัดน้ำและน้ำเสีย
• สถาปัตยกรรมการควบคุมกระบวนการแบบต่อเนื่องที่ใช้โครงสร้างพื้นฐาน TDC 3000 รุ่นเก่า

ตารางข้อมูลจำเพาะทางเทคนิค

ข้อมูลเชิงลึกด้านวิศวกรรมจากประสบการณ์จริง

รุ่นทางเลือกและความเข้ากันได้

รุ่นแก้ไข 51308386-175 เข้ามาแทนที่การกำหนดค่าแบบเดิมหลายรายการ เมื่อย้ายไปใช้รุ่น -175 ในแบ็กเพลนแชสซีที่มีอยู่ ให้ตรวจสอบว่าอุปกรณ์ประกอบการต่อสายภาคสนาม (FTA) และสายอินเทอร์เฟซเข้ากันได้อย่างสมบูรณ์ เพื่อป้องกันอิมพีแดนซ์ไม่ตรงกันหรือการเสื่อมประสิทธิภาพของลอจิก

ข้อผิดพลาดที่ควรระวังในการใช้งานและหมายเหตุทางวิศวกรรม

ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟภายนอก 24 VDC มีการควบคุมแรงดันที่ดี (+/- 10%) และมีแรงดันริปเปิลต่ำ สัญญาณรบกวนที่ไม่ได้กรองในแหล่งจ่ายภาคสนามอาจทำให้เกิดการเปลี่ยนสถานะผิดพลาด โดยเฉพาะในโซนตรวจสอบความถี่สูงที่ตั้งเวลาดีบาวน์ซ์อินพุตไว้ต่ำกว่าค่าเริ่มต้นมาตรฐานของระบบ

เคล็ดลับการเริ่มใช้งานและการเดินสาย

เดินสายภาคสนามโดยใช้สายคู่บิดเกลียวแบบมีชีลด์เสมอ ต่อชีลด์เฉพาะที่บัสกราวด์ที่กำหนดไว้ทางฝั่ง FTA เท่านั้น เพื่อป้องกันกราวด์ลูปที่รบกวนการตรวจจับขอบการเปลี่ยนสถานะอย่างแม่นยำ
