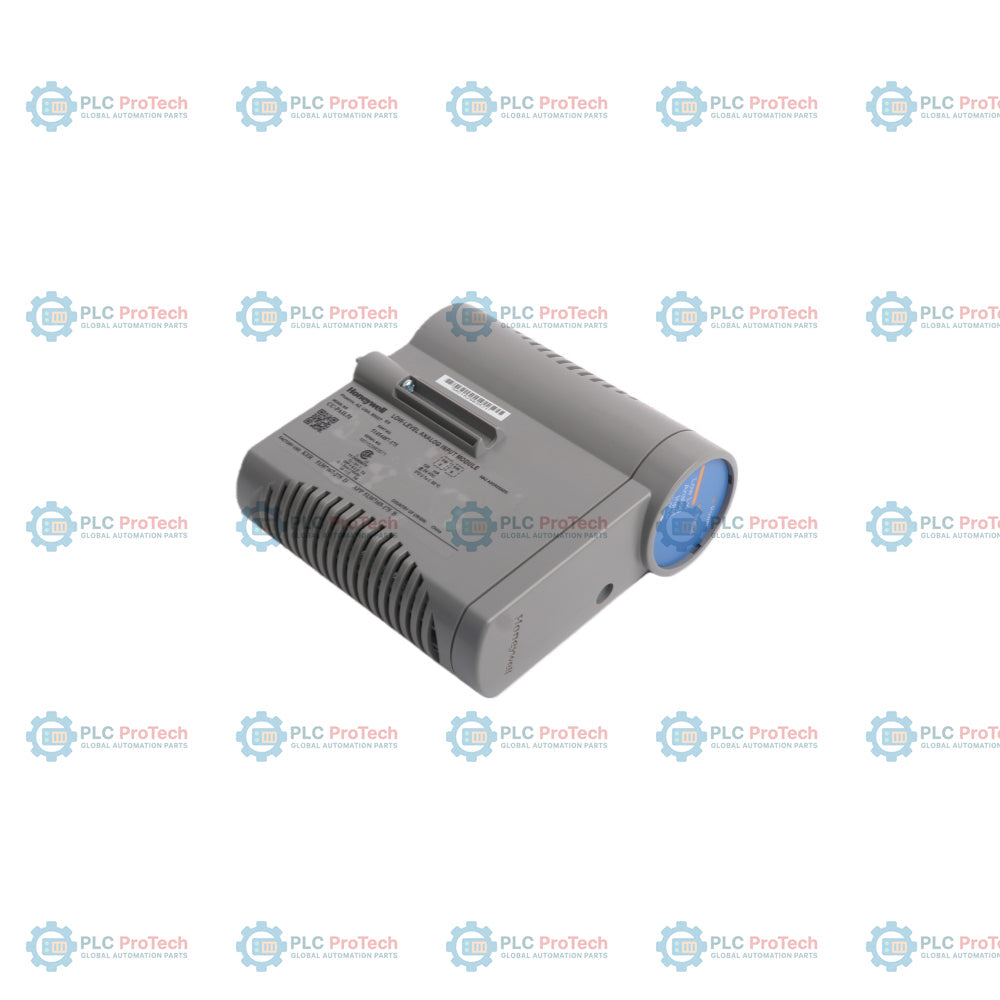

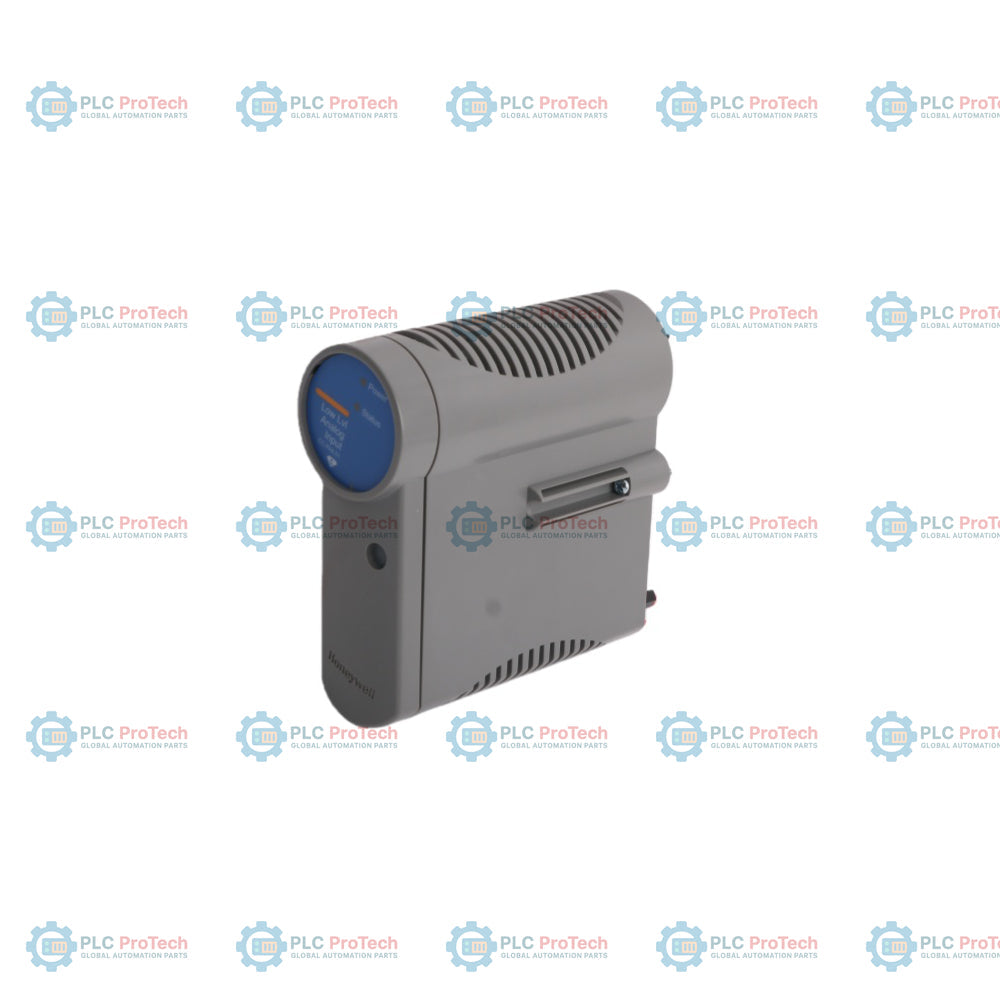

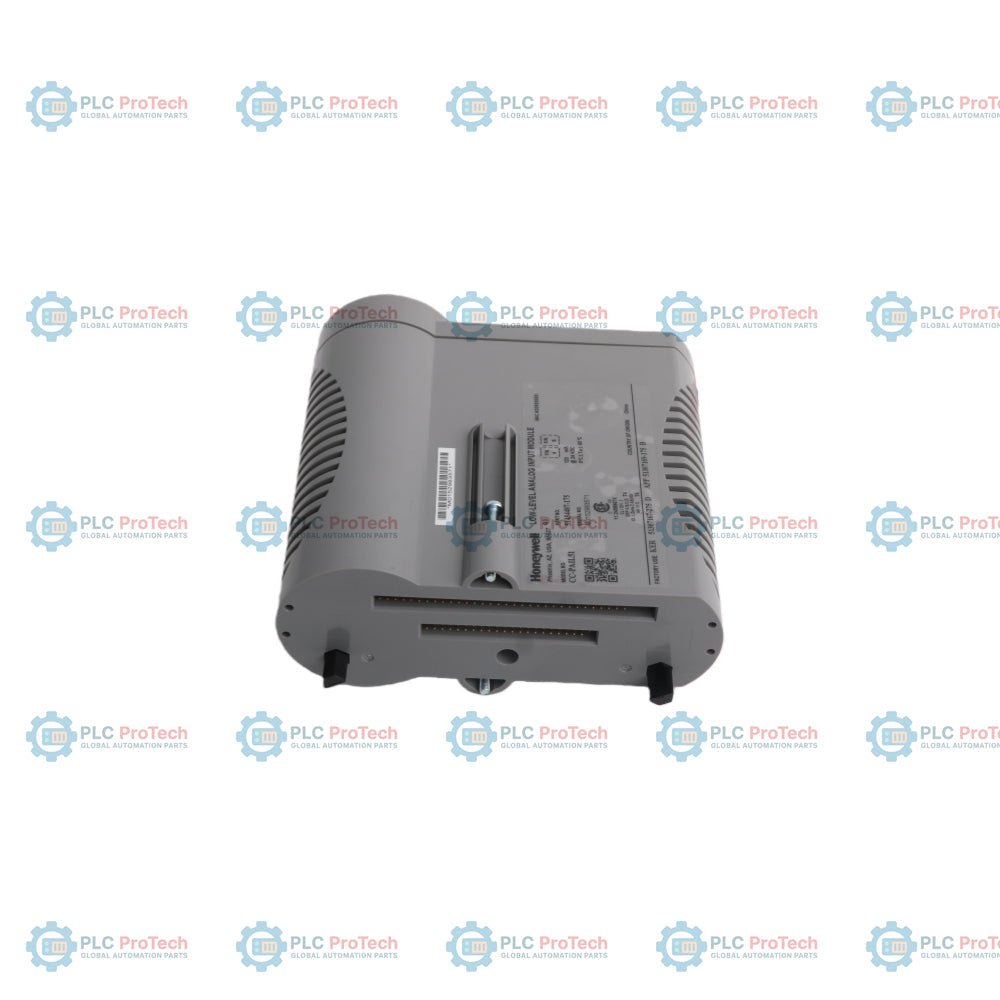

โมดูลอินพุตแอนะล็อกระดับต่ำ Honeywell CC-PAIL51 ซีรีส์ Experion Series-C

ภาพรวมผลิตภัณฑ์

The CC-PAIL51 (CCPAIL51) เป็นโซลูชันตรวจวัดอุณหภูมิประสิทธิภาพสูงภายในตระกูล I/O Honeywell Experion Series-C Mark II. ได้รับการออกแบบโดยเฉพาะสำหรับการตรวจติดตามอุณหภูมิที่มีความสำคัญต่อภารกิจในอุตสาหกรรมต่าง ๆ เช่น การแปรรูปไฮโดรคาร์บอนและการผลิตไฟฟ้า โมดูลอินพุตแอนะล็อกระดับต่ำ (LLAI) นี้รองรับวงจร RTD และเทอร์โมคัปเปิล (TC) 16 วงจรในรูปแบบความหนาแน่นสูง. จุดเด่นหลักของโมดูลอยู่ที่การตรวจสอบคุณสมบัติของข้อมูลด้วยความถูกต้องครบถ้วนสูง โดยมีอัตราการสแกน PV คงที่ 1 วินาที พร้อมการป้องกันการตรวจจับเทอร์โมคัปเปิลขาด (OTD) ขั้นสูง. เมื่อเซนเซอร์ขัดข้อง ระบบจะตั้งค่าตัวแปรกระบวนการเป็น "ไม่ใช่ตัวเลข" (NAN) โดยอัตโนมัติ ทำให้CC-PAIL51 ป้องกันการตอบสนองที่ผิดปกติของลูปควบคุมได้อย่างมีประสิทธิภาพ ช่วยลดความเสี่ยงของโรงงานและลดการบำรุงรักษานอกแผนที่มีค่าใช้จ่ายสูงซึ่งเกิดจากการเสื่อมสภาพของเครื่องมือวัด.

การกำหนดค่าทางเทคนิค

The CC-PAIL51 ฮาร์ดแวร์ได้รับการปรับให้เหมาะสมสำหรับเสถียรภาพของสัญญาณและการจัดการความร้อนภายในตู้ควบคุมความหนาแน่นสูง.

• ไลบรารีเซนเซอร์ที่ครอบคลุม: รองรับการทำลิเนียไรซ์โดยตรงสำหรับเซนเซอร์หลากหลายประเภท ได้แก่ RTD แบบแพลทินัม (100 โอห์ม) นิกเกิล (120 โอห์ม) และทองแดง (10/50 โอห์ม) รวมถึงเทอร์โมคัปเปิล ANSI ประเภท J, K, E, T, B, S และ R.
• การแยกแบบกัลวานิกโดยสมบูรณ์: ให้การแยกวงจรที่แข็งแกร่ง 16 ช่องสัญญาณ ซึ่งครอบคลุมการแยกระหว่างช่องสัญญาณ การแยกระหว่างช่องสัญญาณกับแบ็กเพลน DCS และการแยกระหว่างช่องสัญญาณกับจุดร่วมของแหล่งจ่ายไฟ เพื่อป้องกันการวัดที่ละเอียดอ่อนจากสัญญาณรบกวนเนื่องจากกราวด์ลูป.
• ความแม่นยำในการวินิจฉัย: รอบการอัปเดต 1 วินาทีประกอบด้วยการตรวจสอบ OTD ที่จำเป็นก่อนการเผยแพร่ค่า PV หากความต้านทานของเซนเซอร์เกิน 1500 โอห์ม ระบบจะสั่งตัดการทำงานอย่างแน่นอนเพื่อปกป้องความถูกต้องของระบบควบคุม.
• นวัตกรรม Series-C Mark II: ใช้การออกแบบโมดูลแบบ "เอียง" เพื่อการระบายความร้อนที่เหนือกว่า และมีรูปแบบการติดตั้งแนวตั้งเพื่อให้การเดินสายภาคสนามความหนาแน่นสูงเข้าสู่ระบบได้อย่างเป็นระเบียบ.

ข้อมูลจำเพาะทางเทคนิค

คำถามที่พบบ่อยทางเทคนิค

CC-PAIL51 ป้องกันการทำงานควบคุม "ที่ผิดพลาด" ระหว่างเซนเซอร์ขาดได้อย่างไร

โมดูลนี้ใช้รอบการทำงาน OTD แบบ "เก็บตัวอย่างและคงค่า". หากตรวจพบเซนเซอร์ขาด อินพุตตัวแปรกระบวนการจะถูกตั้งค่าเป็น NAN (ไม่ใช่ตัวเลข) และมีการรายงานความขัดข้องแบบซอฟต์. ซึ่งช่วยให้มั่นใจได้ว่าจะไม่มีการส่งต่อข้อมูลที่ไม่ถูกต้องไปยังคอนโทรลเลอร์ ป้องกันการตอบสนอง PID ที่ไม่เหมาะสม.

ตัวเลือก IOTA เฉพาะสำหรับโมดูลนี้มีอะไรบ้าง

The CC-PAIL51 โดยทั่วไปจะติดตั้งอยู่บน DC-TAIL51 IOTA ซึ่งเป็นชุดประกอบขนาด 9 นิ้ว (228 มม.) สำหรับการใช้งานแบบไม่ซ้ำซ้อน.

โมดูลรองรับอินพุตที่เป็นมิลลิโวลต์เท่านั้นโดยไม่มีการทำให้เป็นเชิงเส้นหรือไม่

ใช่ โมดูลรองรับชนิดมิลลิโวลต์มาตรฐานในช่วงตั้งแต่ -20 ถึง +100 มิลลิโวลต์ ทำให้สามารถเชื่อมต่อกับอุปกรณ์ตรวจวัดเฉพาะทางที่ไม่ได้มาตรฐานได้.

คู่มือด้านวิศวกรรมและการติดตั้ง

• การชดเชยจุดเย็น (CJC): อินพุตเทอร์โมคัปเปิลทั้งหมดจะได้รับการชดเชยโดยอัตโนมัติโดยใช้อุปกรณ์ CJC ที่อยู่บน IOTA เพื่อให้มั่นใจในความแม่นยำ หลีกเลี่ยงการติดตั้ง IOTA ใกล้ส่วนประกอบที่มีความร้อนสูง ซึ่งอาจทำให้เกิดความแตกต่างของอุณหภูมิเฉพาะที่ทั่วทั้งชุดจุดต่อ
• ความสมบูรณ์ของการเดินสาย RTD: สำหรับเซนเซอร์ RTD ต้องควบคุมความต้านทานของสายอย่างเคร่งครัด (สูงสุด 15 โอห์ม). ใช้สายเคเบิลแบบมีชีลด์คุณภาพสูงชนิด 3 สายหรือ 4 สาย เพื่อรักษาอัตราส่วนการขจัดโหมดร่วม (CMRR) ที่ 120 dB และป้องกันสัญญาณรบกวนไม่ให้ทำให้สัญญาณอุณหภูมิระดับต่ำผิดเพี้ยน
• การป้องกันไฟกระชาก: โมดูลนี้มีระบบป้องกันไฟกระชากในตัวตามมาตรฐาน EN 61000-4-5 (1 kV ระหว่างสาย, 2 kV ระหว่างสายกับกราวด์) สำหรับสายเซนเซอร์กลางแจ้งหรือสภาพแวดล้อมที่มีความเสี่ยงจากฟ้าผ่าสูง ยังคงแนะนำให้ติดตั้งอุปกรณ์ดักจับไฟกระชากปฐมภูมิภายนอกเพื่อปกป้องอุปกรณ์อิเล็กทรอนิกส์ IOTA
