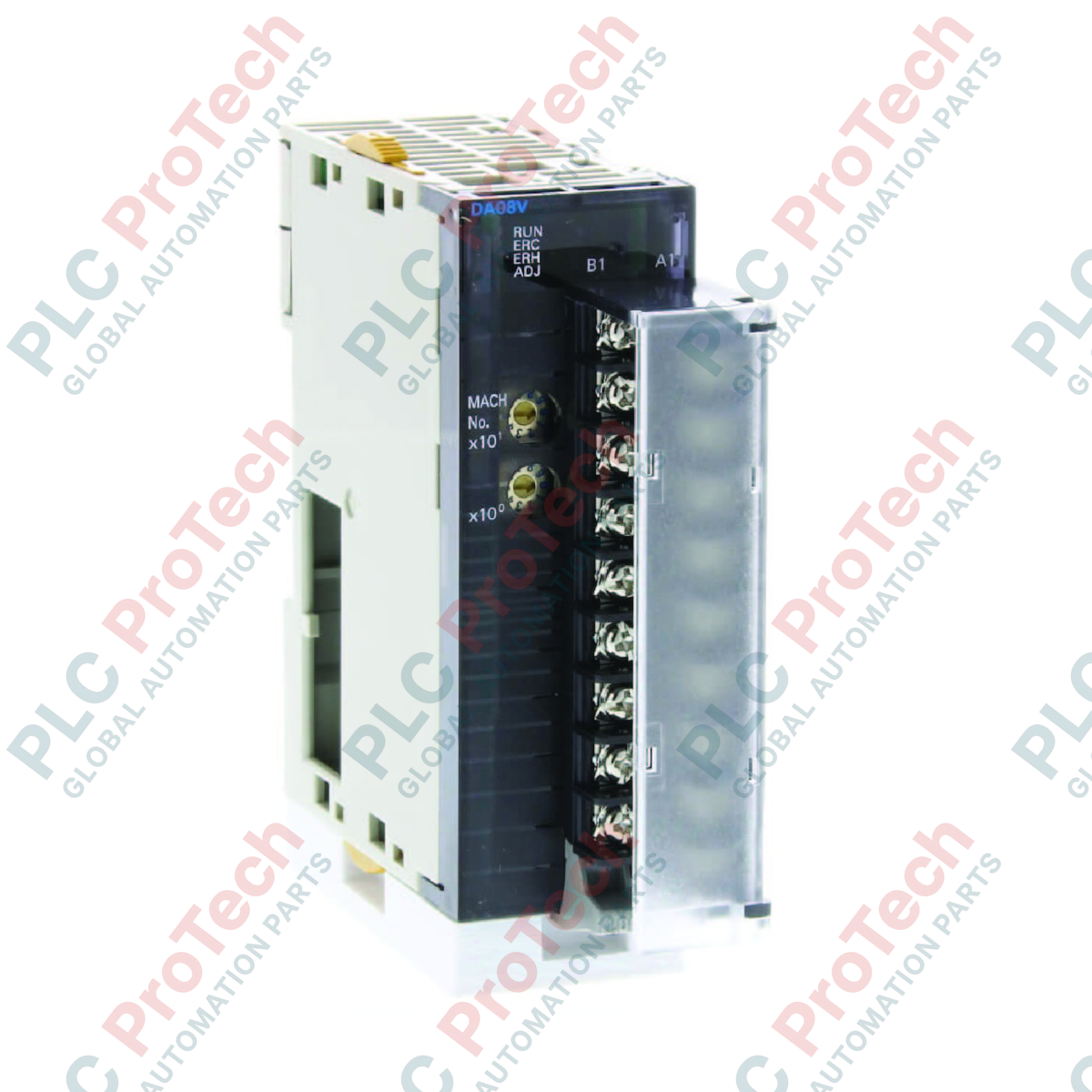

ออกแบบมาสำหรับการใช้งานสั่งงานแรงดันไฟฟ้าความหนาแน่นสูง Omron CJ1W-DA08V มีช่องเอาต์พุตแอนะล็อกอิสระ 8 ช่องภายในรูปแบบโมดูลซีรีส์ CJ แบบสล็อตเดียว โมดูลนี้ทำหน้าที่เป็นอินเทอร์เฟซสำคัญระหว่างคอนโทรลเลอร์ CPU ของ Omron CJ1G, CJ1H หรือ CJ2M กับอุปกรณ์ภาคสนามภายนอก เช่น อินเวอร์เตอร์ปรับความถี่ (VFD) วาล์วควบคุม และแอคชูเอเตอร์ พารามิเตอร์การกำหนดค่าในตัวช่วยให้สามารถปรับช่วงและสเกลเฉพาะจุดได้โดยตรงในแมปหน่วยความจำ PLC ช่วยเพิ่มประสิทธิภาพของวงจรควบคุมและลดความจำเป็นในการใช้ตัวปรับสภาพสัญญาณภายนอก
| พารามิเตอร์ | ค่า / ข้อมูลจำเพาะ |
|---|---|
| ผู้ผลิต | ระบบอัตโนมัติภาคอุตสาหกรรม Omron |
| หมายเลขรุ่น | CJ1W-DA08V |
| ช่องเอาต์พุต | เอาต์พุตแรงดันไฟฟ้า 8 ช่อง |
| ช่วงแรงดันเอาต์พุต | 1 ถึง 5 V, 0 ถึง 5 V, 0 ถึง 10 V, -10 ถึง 10 V |
| โหมดความละเอียด | 1/4000 (มาตรฐาน), 1/8000 (ความละเอียดสูง) |
| ความเร็วในการแปลง | 1 มิลลิวินาที/จุด (ที่ 1/4000), 250 ไมโครวินาที/จุด (ที่ 1/8000) |
| ความแม่นยำที่ 25 องศาเซลเซียส | ±0.3% ของสเกลเต็ม |
| การใช้กระแสไฟฟ้าภายใน | 140 mA ที่ 5 VDC |
| ข้อกำหนดด้านแหล่งจ่ายไฟภายนอก | 24 VDC (+10% / -15%), สูงสุด 140 mA |
| ประเภทการเชื่อมต่อ | เทอร์มินัลบล็อกแบบถอดได้ M3 |
| การจัดสรรยูนิต | หมายเลขยูนิต I/O พิเศษ 1 |
| ประเทศต้นกำเนิด | ญี่ปุ่น |
| น้ำหนักจัดส่ง (คำนวณ) | 0.35 กก. |
| ขนาดบรรจุภัณฑ์ (คำนวณ) | 110 มม. x 90 มม. x 31 มม. |
CJ1W-DA08V ได้รับการออกแบบมาโดยเฉพาะสำหรับสถาปัตยกรรมเอาต์พุตแรงดันไฟฟ้า หากการใช้งานของคุณต้องการเอาต์พุตกระแสแบบใช้ไฟเลี้ยงผ่านลูป (เช่น 4-20 mA) ต้องใช้โมดูล CJ1W-DA08C ซึ่งเป็นโมดูลคู่กัน โมดูลทั้งสองใช้พื้นที่ติดตั้งหนึ่งสล็อตบนแบ็กเพลน CJ1 และ CJ2 และใช้การจัดสรรหน่วยความจำข้อมูลที่คล้ายกัน ทำให้การปรับเปลี่ยนทางวิศวกรรมระหว่างการปรับปรุงระบบทำได้ง่าย
โปรดทราบว่าความละเอียดและความเร็วในการแปลงถูกล็อกตามระบบ การตั้งค่าความละเอียดในการแปลงเป็น 1/4000 จะจำกัดความเร็วในการแปลงไว้ที่ 1 มิลลิวินาทีต่อจุด การพยายามบังคับตั้งค่าความเร็ว 250 us ในหน่วยความจำ PLC ขณะที่ยังคงจำกัดความละเอียดไว้ที่ 1/4000 จะทำให้เกิดข้อผิดพลาดในการกำหนดค่า I/O นอกจากนี้ ตรวจสอบให้แน่ใจว่าได้เปิดแหล่งจ่ายไฟภายนอก 24 VDC ก่อนหรือพร้อมกับ CPU ของ PLC มิฉะนั้นอาจมีการบันทึกแฟล็กข้อผิดพลาดเอาต์พุตขณะเริ่มต้นระบบ
เพื่อลดสัญญาณรบกวนทางไฟฟ้าสถิตและแม่เหล็กไฟฟ้าในลูปความแม่นยำสูง ให้ใช้สายควบคุมแบบคู่บิดเกลียวมีชีลด์เสมอ ต่อชีลด์เข้ากับขั้วต่อกราวด์ฟังก์ชัน (FG) เฉพาะที่ด้านแผง PLC และปล่อยปลายด้านอุปกรณ์ภาคสนามให้ลอย การทำเช่นนี้ช่วยป้องกันไม่ให้กราวด์ลูปที่เป็นอันตรายสร้างค่าออฟเซ็ตเทียมในสัญญาณ 0-10 V
คำเตือนสำคัญ:
ตัดพลังงานจากระบบ PLC ทั้งหมด รวมถึงเครื่องมือภาคสนามที่เชื่อมต่ออยู่ ก่อนเลื่อนโมดูล CJ1W-DA08V ลงบนราง DIN หรือติดตั้งหรือถอดบล็อกขั้วต่อ การเสียบหรือถอดยูนิตนี้หรือขั้วต่อไฟฟ้าภายนอกขณะมีไฟอาจทำให้ทรานซีฟเวอร์บัสภายในเสียหายถาวร หรือทำให้สัญญาณควบคุมไปยังแอ็กชูเอเตอร์ปลายทางทำงานผิดปกติ
